Λεπτομέρειες:
|
| Λέξεις κλειδιά: | 7» επίδειξη HDMI | Ψήφισμα: | 800x480 εικονοκύτταρα |
|---|---|---|---|
| Υποστήριξη: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Συμβατό σύστημα με: | Μαύρη、 μπανάνα σμέουρων pi、 BB pi |
| Διεπαφή ΚΠΜ (Κοινή Πολιτική Μεταφορών): | USB σε IIC | Φωτεινότητα επιφάνειας: | 300 cd/m2 - 1000 cd/m2 |
| Οθόνη αφής: | ΚΠΜ (Κοινή Πολιτική Μεταφορών) (χωρητική οθόνη αφής) | Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες |
| Λειτουργούντα Temp.: | – 20℃ σε +70℃ | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | Επίδειξη σμέουρων Pi4 TFT LCD,Επίδειξη ISO9001 TFT LCD,800x480 βιομηχανική TFT επίδειξη σημείων |
||
HDMI επίδειξη 7 ίντσας, επίδειξη 7 ίντσας PCAP TFT
SFRA700H-800480ACT-01 είναι μια ενότητα HDMI TFT LCD που ενσωμάτωσε TFT LCD, την αφή PCAP και τον οδηγώντας πίνακα.
1- Η ενότητα παρουσιάζει τέλεια την παραγωγή ψηφιακών σημάτων HDMI από το PC στην οθόνη 800*480 LCD.
2- Υποστήριξη HDMI 1,3, HDMI 1,4, HDCP 1,4, πρότυπα HDCP 2,2. Η πηγή σημάτων HDMI είναι συμβατός με τα επικρατόντα μίνι PC όπως το σμέουρο pi, ο Μαύρος του BB, η μπανάνα pi, κ.λπ.
3- Η ΑΦΗ είναι από USB σε I2C, καμία ανάγκη να εγκατασταθούν οι οδηγοί.
4- Το σχέδιο χρησιμοποιείται κυρίως στην επίδειξη σμέουρων pi, και μπορεί επίσης να χρησιμοποιηθεί σε άλλες βιομηχανικές συσκευές αφής μικρών οθονών ελέγχου HDMI. Όταν χρησιμοποιείται ως επίδειξη σμέουρων pi, υποστηρίζει Raspbian, Ubuntu, WIN10 IOT και άλλα συστήματα, ενιαίος-αφή.
5- όταν χρησιμοποιείται ως επίδειξη υπολογιστών, υποστηρίζει τα παράθυρα 7/8/10, πέντε σημείων αφή, οδηγός-ελεύθερη.
| Έκδοση | 01 | ||
| Σήμα που υποστηρίζεται | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| ΑΦΗ | Πρότυπα USB | ||
| VGA | Όχι υποστήριξη | ||
| Διεπαφή στο mainboard | εισαγωγή | HDMI | Ένα θηλυκό 19Pin τύπων HDMI μπάλωμα μπαλωμάτων (οριζόντιο) |
| USB | Θηλυκός Β τύπος 5.9MM (οριζόντιος) ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΩΝ 5P USB | ||
| Διεπαφή ακουστικών | NC | ||
| Διεπαφή αφής | καρφίτσα 6 | Fpc-0,5-6PIN (οριζόντιο) | |
| Διεπαφή επίδειξης | RGB καρφίτσα 50 | Fpc-0,5-50PIN (οριζόντιο) | |
| Ακουστικός | Ακουστική παραγωγή | 8Ω1.5W | Ultra-thin θηλυκό κάθισμα 4PIN-1.25 H1.8 (οριζόντιο) |
| Παροχή ηλεκτρικού ρεύματος | Εισαγωγή δύναμης | Εισαγωγή 5V USB (+/--0.5V) | |
| Επίδειξη Vop | 3.3V | ||
| Λειτουργία δύναμης | Δύναμη στην επίδειξη | ||
| Εφεδρική κατανάλωση ισχύος Mainboard | <0.25W | ||
| Επιλογές OSD | Επιλογές (επιφύλαξη) | Φωτεινότητα, αντίθεση, αυτόματη διόρθωση, φάση, ρολόι, θέση τομέων, λειτουργία που θέτουν, αναστοιχειοθέτηση, κ.λπ. | |
| Γλώσσα (επιφύλαξη) | Κινεζικά, αγγλικά, γαλλικά, γερμανικά, ιταλικά, ισπανικά, ρωσικά, κορεατικά, ιαπωνικά, κ.λπ. | ||
| (που διατηρείται κουμπί) | ΔΥΝΑΜΗ, ΕΠΙΛΟΓΕΣ, ΕΠΑΝΩ, ΚΑΤΩ ΑΠΌ, ΕΞΟΔΟΣ | ||

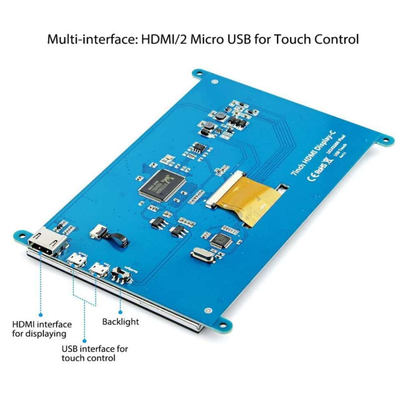

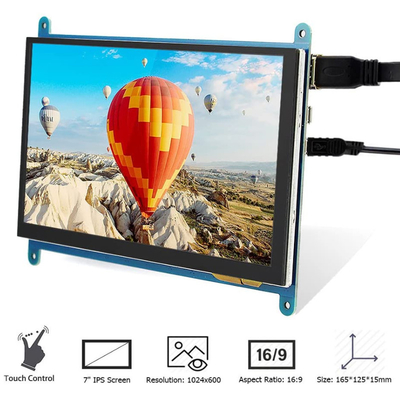

HDMI επίδειξη 7 ίντσας, εικόνα προϊόντων επίδειξης 7 ίντσας PCAP TFT
Καθορισμός καρφιτσών διεπαφών HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 που προστατεύεται |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 που προστατεύεται |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 που προστατεύεται |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S ΣΤΟΙΧΕΙΑ CLOCK+ |
| 11 | T.M.D.S ΡΟΛΟΙ ΣΤΟΙΧΕΙΩΝ που προστατεύεται |
| 12 | T.M.D.S ΡΟΛΟΙ ΣΤΟΙΧΕΙΩΝ |
| 13 | ΕΕΚ (έλεγχος καταναλωτικών ηλεκτρονικά προαιρετικός) |
| 14 | Διατηρημένος (στο καλώδιο αλλά το N.C. στη συσκευή) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC έδαφος |
| 18 | +5V (παροχή ηλεκτρικού ρεύματος) |
| 19 | Καυτό καλώδιο ελέγχων ανταλλαγής |
Καθορισμός καρφιτσών USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Καθορισμός καρφιτσών USB TP
| 1 | VCC |
| 2 | Δ |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Καθορισμός καρφιτσών διεπαφών ομιλητών
| 1 | ROUT+ |
| 2 | ΚΑΤΑΤΡΟΠΩΣΗ |
| 3 | ΑΓΡΟΙΚΟΣ |
| 4 | LOUT+ |
6, καθορισμός καρφιτσών LCD
| 1 |
VLED+
|
Δύναμη για των οδηγήσεων backlight (άνοδος)
|
| 2 |
VLED+
|
Δύναμη για των οδηγήσεων backlight (άνοδος)
|
| 3 |
VLED-
|
Δύναμη για των οδηγήσεων backlight (κάθοδος)
|
| 4 |
VLED-
|
Δύναμη για των οδηγήσεων backlight (κάθοδος)
|
| 5 |
GND
|
Έδαφος δύναμης
|
| 6 |
VCOM
|
Κοινή τάση
|
| 7 |
DVDD
|
Δύναμη για το ψηφιακό κύκλωμα
|
| 8 |
ΤΡΟΠΟΣ
|
DE/SYNCHRONIZATION τρόπος επίλεκτος
|
| 9 |
De
|
Η εισαγωγή στοιχείων επιτρέπει
|
| 10 |
ΕΝΑΝΤΙΟΝ
|
Εισαγωγή κάθετου συγχρονισμού
|
| 11 |
HS
|
Εισαγωγή οριζόντιου συγχρονισμού
|
| 12 |
B7
|
Μπλε στοιχεία (MSB)
|
| 13 |
B6
|
Μπλε στοιχεία
|
| 14 |
B5
|
Μπλε στοιχεία
|
| 15 |
B4
|
Μπλε στοιχεία
|
| 16 |
B3
|
Μπλε στοιχεία
|
| 17 |
B2
|
Μπλε στοιχεία
|
| 18 |
B1
|
Μπλε στοιχεία
|
| 19 |
B0
|
Μπλε στοιχεία (LSB)
|
| 20 |
G7
|
Πράσινα στοιχεία (MSB)
|
| 21 |
G6
|
Πράσινα στοιχεία
|
| 22 |
G5
|
Πράσινα στοιχεία
|
| 23 |
G4
|
Πράσινα στοιχεία
|
| 24 |
G3
|
Πράσινα στοιχεία
|
| 25 |
G2
|
Πράσινα στοιχεία
|
| 26 |
G1
|
Πράσινα στοιχεία
|
| 27 |
G0
|
Πράσινα στοιχεία (LSB)
|
| 28 |
R7
|
Κόκκινα στοιχεία (MSB)
|
| 29 |
R6
|
Κόκκινα στοιχεία
|
| 30 |
R5
|
Κόκκινα στοιχεία
|
| 31 |
R4
|
Κόκκινα στοιχεία
|
| 32 |
R3
|
Κόκκινα στοιχεία
|
| 33 |
R2
|
Κόκκινα στοιχεία
|
| 34 |
R1
|
Κόκκινα στοιχεία
|
| 35 |
R0
|
Κόκκινα στοιχεία (LSB) |
| 36 |
GND
|
Έδαφος δύναμης
|
| 37 |
DCLK
|
Ρολόι δειγμάτων
|
| 38 |
GND
|
Έδαφος δύναμης
|
| 39 |
L/R
|
Αριστερή/δεξιά επιλογή
|
| 40 |
U/D
|
Up/down επιλογή
|
| 41 |
VGH
|
Πύλη στην τάση
|
| 42 |
VGL
|
Πύλη ΑΠΟ την τάση
|
| 43 |
AVDD
|
Δύναμη για το αναλογικό κύκλωμα
|
| 44 |
ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ
|
Σφαιρική καρφίτσα αναστοιχειοθέτησης.
|
| 45 |
NC
|
Καμία σύνδεση
|
| 46 |
VCOM
|
Κοινή τάση
|
| 47 |
DITHB
|
Λειτουργία Dithering
|
| 48 |
GND
|
Έδαφος δύναμης
|
| 49 |
NC
|
Καμία σύνδεση
|
| 50 |
NC
|
Καμία σύνδεση
|
Καθορισμός καρφιτσών επιτροπής αφής
| 1 | VDD | |
| 2 | GND | |
| 3 | Tp-INT | |
| 4 | Tp-RST | |
| 5 | Tp-SCL | |
| 6 | Tp-SDA |
Απαιτήσεις για τη χρήση
Προκειμένου να εξασφαλιστεί η κανονική χρήση αυτού του προϊόντος και να αποτραπούν τα ατυχήματα όπως η ηλεκτροπληξία ή η πυρκαγιά, που διαβάζεται παρακαλώ και να καταλάβει όλες τις απαιτήσεις και τις λειτουργικές διαδικασίες πρίν χρησιμοποιεί αυτό το προϊόν. Οι ακόλουθες απαιτήσεις παρατηρούνται αυστηρά:
1. Η παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος που απαιτείται από αυτό το προϊόν παράγεται από τον προσαρμοστή δύναμης AC/DC, και ο προσαρμοστής δύναμης AC/DC πρέπει να κρατηθεί μακρυά από την πηγή θερμότητας και να τοποθετηθεί σε μια καλά-αερισμένη θέση.
2. Η υποδοχή δύναμης εναλλασσόμενου ρεύματος και το σκοινί δύναμης εναλλασσόμενου ρεύματος πρέπει να δώσουν προσοχή καλά να στηρίξουν και μπορούν να αντισταθούν την ικανοποιητική τρέχουσα απαίτηση.
3. Η τάση εισαγωγής της παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος που απαιτείται από αυτό το προϊόν είναι +5V, το λάθος δεν είναι μεγαλύτερο από +/--0.5V, και το ρεύμα καθορίζεται σύμφωνα με την επιλεγμένη οθόνη των οδηγήσεων και τη δύναμη ολόκληρης της μηχανής.
4. Δώστε προσοχή στον καλούς εξαερισμό και το διασκεδασμό θερμότητας, μην τοποθετήστε σε ένα κλειστό μη-θερμικό κοχύλι ή ένα πεδίο, και μην αφήστε το άμεσο φως του ήλιου ή άλλες πηγές θερμότητας να ψήσει.
5. Δώστε την προσοχή για να αποφύγετε την υπερβολική υγρασία και την υπερβολική σκόνη, ώστε να αποφευχθεί η διάβρωση κυκλωμάτων προκαλώντας την αποτυχία.
6. Κατά τη συγκέντρωση, δώστε την προσοχή για να διατηρήσετε ένα ορισμένο διάστημα για να παρέχει τη μεταφορά αέρα στην επιφάνεια πινάκων για να διαλύσει τη θερμότητα, και να αποτρέψει τους ηλεκτρικούς αγωγούς (όπως τα σταθερά πιάτα σιδήρου όπως οι πίνακες κίνησης και τα υψηλής τάσεως πιάτα) και τα συστατικά στον πίνακα από την επαφή των βραχυκυκλωμάτων.
7. Δώστε την προσοχή για να αποτρέψετε το πιάτο κίνησης από την κάμψη και την παραμόρφωση λόγω της πρόσθετης πίεσης.
8. Κατά τη συγκέντρωση, δώστε προσοχή στη σωστή ηλεκτρική σύνδεση του πίνακα κίνησης, οθόνη των οδηγήσεων, πίνακας κουμπιών και άλλα συστατικά, επιλέγουν την τάση εργασίας οθόνης των σωστών οδηγήσεων (πάρα πολύ χαμηλή θα παρουσιάσει ανώμαλο, πάρα πολύ υψηλός μπορεί να καψει έξω την οθόνη των οδηγήσεων), ελέγχουν ότι είναι σωστό πριν από να τροφοδοτήσει επάνω.
9. Το πρόγραμμα για τον πίνακα οδηγών πρέπει να ταιριάξει με την αντίστοιχη οθόνη των οδηγήσεων.
10. Δώστε προσοχή στην ηλεκτροστατική προστασία κατά το συγκέντρωση του πίνακα, και δώστε την προσοχή για να αποφύγετε το βραχυκύκλωμα και τη στατική ηλεκτρική ενέργεια σε ετοιμότητα για να βλάψει τον πίνακα.
11. Όλες οι διεπαφές εισαγωγής και παραγωγής πρέπει να χρησιμοποιηθούν στην περίπτωση της διακοπής ρεύματος (βούλωμα και να αποσυνδέσουν τους συνδετήρες).
12. Αυτό το προϊόν είναι κατάλληλο για τη γενικές εμπορικές χρήση και την οικογένεια, η περιβαλλοντική θερμοκρασία: -10~+40°C, σχετική υγρασία: ≤80%.
13. Αποσυνδέστε τη δύναμη όταν όχι σε λειτουργία για πολύ καιρό.
