Λεπτομέρειες:
|
| Λέξεις κλειδιά: | 5» HDMI γύρω από την επίδειξη | Ψήφισμα: | 1080*1080 εικονοκύτταρα |
|---|---|---|---|
| Υποστήριξη: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Συμβατό σύστημα με: | Μαύρη、 μπανάνα σμέουρων pi、 BB pi |
| Διεπαφή ΚΠΜ (Κοινή Πολιτική Μεταφορών): | USB σε IIC | Φωτεινότητα επιφάνειας: | 400 cd/m2 |
| Οθόνη αφής: | ΚΠΜ (Κοινή Πολιτική Μεταφορών) (χωρητική οθόνη αφής) | Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες |
| Λειτουργούντα Temp.: | – 20℃ σε +70℃ | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | HDMI γύρω από την επίδειξη LCD,Σμέουρο Pi4 γύρω από την επίδειξη LCD,1080x1080 βιομηχανική επίδειξη TFT |
||
HDMI επίδειξη 5 ίντσας, χαρακτηριστικά γνωρίσματα προϊόντων επίδειξης 5 ιντσών PCAP TFT
Το sfhdmi500h-108108a-CT είναι μια ενότητα HDMI TFT LCD που ενσωμάτωσε TFT LCD, την αφή PCAP και τον οδηγώντας πίνακα.
1- Η ενότητα παρουσιάζει τέλεια την παραγωγή ψηφιακών σημάτων HDMI από το PC στην οθόνη 1080*1080 LCD.
2- Υποστήριξη HDMI 1,3, HDMI 1,4, HDCP 1,4, πρότυπα HDCP 2,2. Η πηγή σημάτων HDMI είναι συμβατός με τα επικρατόντα μίνι PC όπως το σμέουρο pi, ο Μαύρος του BB, η μπανάνα pi, κ.λπ.
3- Η ΑΦΗ είναι από USB σε I2C, καμία ανάγκη να εγκατασταθούν οι οδηγοί.
4- Το σχέδιο χρησιμοποιείται κυρίως στην επίδειξη σμέουρων pi, και μπορεί επίσης να χρησιμοποιηθεί σε άλλες βιομηχανικές συσκευές αφής μικρών οθονών ελέγχου HDMI. Όταν χρησιμοποιείται ως επίδειξη σμέουρων pi, υποστηρίζει Raspbian, Ubuntu, WIN10 IOT και άλλα συστήματα, ενιαίος-αφή.
5- όταν χρησιμοποιείται ως επίδειξη υπολογιστών, υποστηρίζει τα παράθυρα 7/8/10, πέντε σημείων αφή, οδηγός-ελεύθερη.
Χαρακτηριστικό γνώρισμα επίδειξης TFT:
| Παράμετρος | Προδιαγραφή | Μονάδα | Παρατήρηση |
| Ενεργός περιοχή | 127.008 (η) ×127.008 (β) | χιλ. | κύκλος |
| Αριθμός εικονοκυττάρων | 1080 (Χ) RGB × 1080 (Β) | Εικονοκύτταρο | |
| Πίσσα εικονοκυττάρου | 0,1176 (η) ×0.1176 (β) | χιλ. | |
| Ρύθμιση εικονοκυττάρου | 1pixel 2domain | ||
| Χρώματα επίδειξης | 16.7 Μ | χρώμα | |
| Κλίμακα χρώματος | 80% (ελάχιστο) 86% (τύπος.) | ||
| Τρόπος επίδειξης | Κανονικά μαύρος μεταδιδόμενος τρόπος | ||
| Διαστατική περίληψη | 143 (Η) × 140 (Β) × 4,2 (Δ) | χιλ. | |
| Κατεύθυνση εξέτασης (ανθρώπινο μάτι) | U/D/L/R ελεύθερη κατεύθυνση εξέτασης | Σημείωση 1,2 |
Σημείωση: 1. Στην κατεύθυνση U/D/L/R, η γωνία εξέτασης είναι ίδια
Σημείωση: 2. Η Algin TFT και ΘΦ LC κατεύθυνση
| Έκδοση | 01 | ||
| Σήμα που υποστηρίζεται | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| ΑΦΗ | Πρότυπα USB | ||
| VGA | Όχι υποστήριξη | ||
| Διεπαφή στο mainboard | εισαγωγή | HDMI | Ένα θηλυκό 19Pin τύπων HDMI μπάλωμα μπαλωμάτων (οριζόντιο) |
| USB | Θηλυκός Β τύπος 5.9MM (οριζόντιος) ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΩΝ 5P USB | ||
| Διεπαφή ακουστικών | NC | ||
| Διεπαφή αφής | καρφίτσα 6 | Fpc-0,5-6PIN (οριζόντιο) | |
| Διεπαφή επίδειξης | 49 καρφίτσες | Fpc-0,5-50PIN (οριζόντιο) | |
| Ακουστικός | Ακουστική παραγωγή | 8Ω1.5W | Ultra-thin θηλυκό κάθισμα 4PIN-1.25 H1.8 (οριζόντιο) |
| Παροχή ηλεκτρικού ρεύματος | Εισαγωγή δύναμης | Εισαγωγή 5V USB (+/--0.5V) | |
| Επίδειξη Vop | 3.3V | ||
| Λειτουργία δύναμης | Δύναμη στην επίδειξη | ||
| Εφεδρική κατανάλωση ισχύος Mainboard | <0.25W | ||
| Επιλογές OSD | Επιλογές (επιφύλαξη) | Φωτεινότητα, αντίθεση, αυτόματη διόρθωση, φάση, ρολόι, θέση τομέων, λειτουργία που θέτουν, αναστοιχειοθέτηση, κ.λπ. | |
| Γλώσσα (επιφύλαξη) | Κινεζικά, αγγλικά, γαλλικά, γερμανικά, ιταλικά, ισπανικά, ρωσικά, κορεατικά, ιαπωνικά, κ.λπ. | ||
| (που διατηρείται κουμπί) | ΔΥΝΑΜΗ, ΕΠΙΛΟΓΕΣ, ΕΠΑΝΩ, ΚΑΤΩ ΑΠΌ, ΕΞΟΔΟΣ | ||

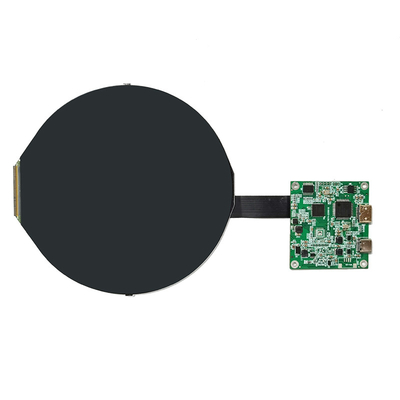

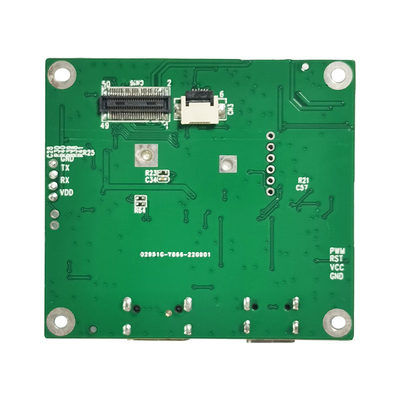

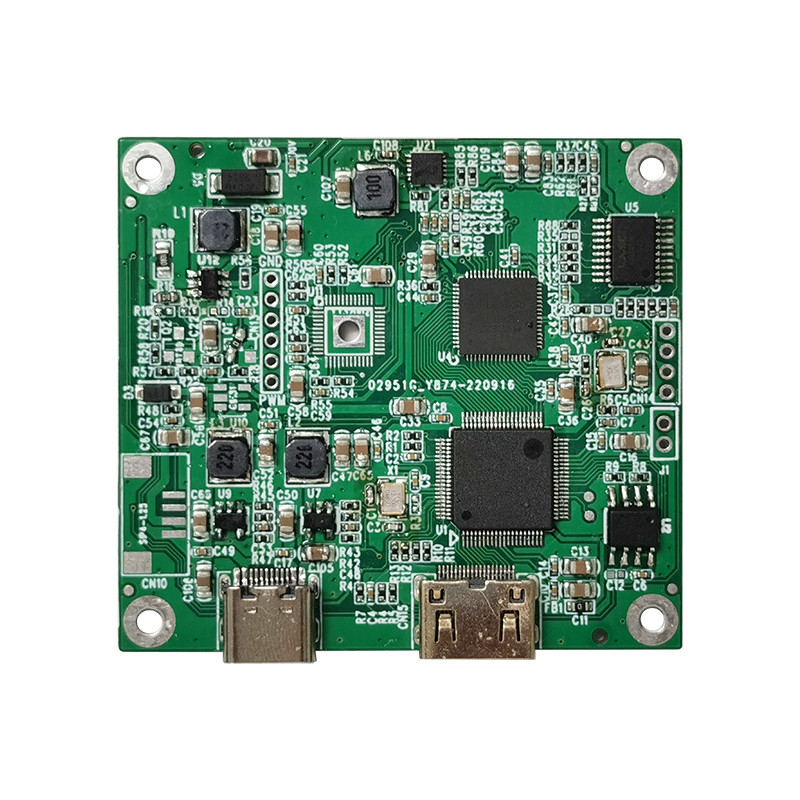

HDMI επίδειξη 5 ίντσας, εικόνα προϊόντων επίδειξης 5 ίντσας PCAP TFT
Καθορισμός καρφιτσών διεπαφών HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 που προστατεύεται |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 που προστατεύεται |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 που προστατεύεται |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S ΣΤΟΙΧΕΙΑ CLOCK+ |
| 11 | T.M.D.S ΡΟΛΟΙ ΣΤΟΙΧΕΙΩΝ που προστατεύεται |
| 12 | T.M.D.S ΡΟΛΟΙ ΣΤΟΙΧΕΙΩΝ |
| 13 | ΕΕΚ (έλεγχος καταναλωτικών ηλεκτρονικά προαιρετικός) |
| 14 | Διατηρημένος (στο καλώδιο αλλά το N.C. στη συσκευή) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC έδαφος |
| 18 | +5V (παροχή ηλεκτρικού ρεύματος) |
| 19 | Καυτό καλώδιο ελέγχων ανταλλαγής |
Καθορισμός καρφιτσών USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Καθορισμός καρφιτσών USB TP
| 1 | VCC |
| 2 | Δ |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Καθορισμός καρφιτσών επιτροπής αφής
| 1 | VDD | |
| 2 | GND | |
| 3 | Tp-INT | |
| 4 | Tp-RST | |
| 5 | Tp-SCL | |
| 6 | Tp-SDA |
