Λεπτομέρειες:
|
| Λέξεις κλειδιά: | επίδειξη 7 ίντσας HDMI | Ψήφισμα: | 800*480 |
|---|---|---|---|
| Διεπαφή ΚΠΜ (Κοινή Πολιτική Μεταφορών): | USB σε IIC | Συμβατό σύστημα με: | Μαύρη、 μπανάνα σμέουρων pi、 BB pi |
| Υποστήριξη: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Φωτεινότητα επιφάνειας: | 300 cd/m2 - 1000 cd/m2 |
| Οθόνη αφής: | ΚΠΜ (Κοινή Πολιτική Μεταφορών) (χωρητική οθόνη αφής) | Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες |
| Λειτουργούντα Temp.: | – 20℃ σε +70℃ | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | 800x480 7 επίδειξη ίντσας HDMI,Επίδειξη ίντσας HDMI σμέουρων pi 7,800x480 βιομηχανική επίδειξη TFT |
||
HDMI επίδειξη 7 ίντσας, επίδειξη 7 ίντσας PCAP TFT

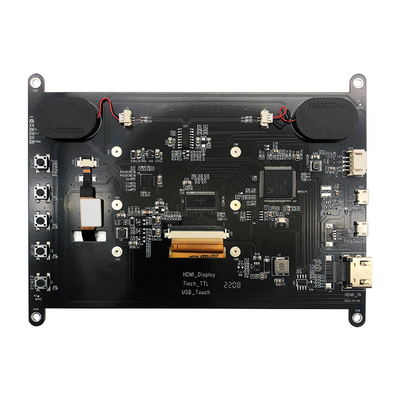

SFRA700H-800480ACT-01 είναι μια ενότητα HDMI TFT LCD που ενσωμάτωσε TFT LCD, την αφή PCAP και τον οδηγώντας πίνακα.
1. οθόνη ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ 4,3 ίντσας, ψήφισμα υλικού του ψηφίσματος σημείων 800×480.
2. Χωρητικός έλεγχος αφής 5 σημείου.
3. Μετριασμένη επιτροπή αφής γυαλιού χωρητική, σκληρότητα >=6H.
4. Η υποστήριξη pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 απαιτεί τον προαιρετικό προσαρμοστή DSI-καλώδιο-15cm.
5. Οδηγήστε το LCD άμεσα μέσω της διεπαφής DSI σμέουρων pi με αναζωογονεί τα ποσοστά μέχρι 60Hz.
6. Όταν χρησιμοποιείται με το σμέουρο pi, το σμέουρο pi OS/Ubuntu/Kali και Retropie υποστηρίζονται, κίνηση-ελεύθερος.
7. Υποστήριξη για τον έλεγχο backlight της φωτεινότητας μέσω του λογισμικού.
| Λέξεις κλειδιά: | 7 επίδειξη ίντσας HDMI | Ψήφισμα: | 800*480 |
|---|---|---|---|
| Διεπαφή ΚΠΜ (Κοινή Πολιτική Μεταφορών): | USB σε IIC | Συμβατό σύστημα με: | Σμέουρο pi, ο Μαύρος του BB, μπανάνα pi |
| Υποστήριξη: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Φωτεινότητα επιφάνειας: | 300 Cd/m2 - 1000 Cd/m2 |
| Οθόνη αφής: | ΚΠΜ (Κοινή Πολιτική Μεταφορών) (χωρητική οθόνη αφής) | Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες |
| Λειτουργούντα Temp.: | – 20℃ σε +70℃ | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Έκδοση | 01 | ||
| Σήμα που υποστηρίζεται | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| ΑΦΗ | Πρότυπα USB | ||
| VGA | Όχι υποστήριξη | ||
| Διεπαφή στο mainboard | εισαγωγή | HDMI | Ένα θηλυκό 19Pin τύπων HDMI μπάλωμα μπαλωμάτων (οριζόντιο) |
| USB | Θηλυκός Β τύπος 5.9MM (οριζόντιος) ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΩΝ 5P USB | ||
| Διεπαφή ακουστικών | NC | ||
| Διεπαφή αφής | καρφίτσα 6 | Fpc-0,5-6PIN (οριζόντιο) | |
| Διεπαφή επίδειξης | RGB καρφίτσα 50 | Fpc-0,5-50PIN (οριζόντιο) | |
| Ακουστικός | Ακουστική παραγωγή | 8Ω1.5W | Ultra-thin θηλυκό κάθισμα 4PIN-1.25 H1.8 (οριζόντιο) |
| Παροχή ηλεκτρικού ρεύματος | Εισαγωγή δύναμης | Εισαγωγή 5V USB (+/--0.5V) | |
| Επίδειξη Vop | 3.3V | ||
| Λειτουργία δύναμης | Δύναμη στην επίδειξη | ||
| Εφεδρική κατανάλωση ισχύος Mainboard | <0.25W | ||
| Επιλογές OSD | Επιλογές (επιφύλαξη) | Φωτεινότητα, αντίθεση, αυτόματη διόρθωση, φάση, ρολόι, θέση τομέων, λειτουργία που θέτουν, αναστοιχειοθέτηση, κ.λπ. | |
| Γλώσσα (επιφύλαξη) | Κινεζικά, αγγλικά, γαλλικά, γερμανικά, ιταλικά, ισπανικά, ρωσικά, κορεατικά, ιαπωνικά, κ.λπ. | ||
| (που διατηρείται κουμπί) | ΔΥΝΑΜΗ, ΕΠΙΛΟΓΕΣ, ΕΠΑΝΩ, ΚΑΤΩ ΑΠΌ, ΕΞΟΔΟΣ | ||

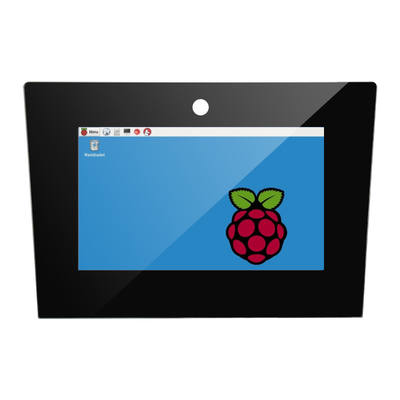

HDMI επίδειξη 7 ίντσας, εικόνα προϊόντων επίδειξης 7 ίντσας PCAP TFT
Καθορισμός καρφιτσών διεπαφών HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 που προστατεύεται |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 που προστατεύεται |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 που προστατεύεται |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S ΣΤΟΙΧΕΙΑ CLOCK+ |
| 11 | T.M.D.S ΡΟΛΟΙ ΣΤΟΙΧΕΙΩΝ που προστατεύεται |
| 12 | T.M.D.S ΡΟΛΟΙ ΣΤΟΙΧΕΙΩΝ |
| 13 | ΕΕΚ (έλεγχος καταναλωτικών ηλεκτρονικά προαιρετικός) |
| 14 | Διατηρημένος (στο καλώδιο αλλά το N.C. στη συσκευή) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC έδαφος |
| 18 | +5V (παροχή ηλεκτρικού ρεύματος) |
| 19 | Καυτό καλώδιο ελέγχων ανταλλαγής |
Καθορισμός καρφιτσών USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Καθορισμός καρφιτσών USB TP
| 1 | VCC |
| 2 | Δ |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Καθορισμός καρφιτσών διεπαφών ομιλητών
| 1 | ROUT+ |
| 2 | ΚΑΤΑΤΡΟΠΩΣΗ |
| 3 | ΑΓΡΟΙΚΟΣ |
| 4 | LOUT+ |
6, καθορισμός καρφιτσών LCD
| 1 |
VLED+
|
Δύναμη για των οδηγήσεων backlight (άνοδος)
|
| 2 |
VLED+
|
Δύναμη για των οδηγήσεων backlight (άνοδος)
|
| 3 |
VLED-
|
Δύναμη για των οδηγήσεων backlight (κάθοδος)
|
| 4 |
VLED-
|
Δύναμη για των οδηγήσεων backlight (κάθοδος)
|
| 5 |
GND
|
Έδαφος δύναμης
|
| 6 |
VCOM
|
Κοινή τάση
|
| 7 |
DVDD
|
Δύναμη για το ψηφιακό κύκλωμα
|
| 8 |
ΤΡΟΠΟΣ
|
DE/SYNCHRONIZATION τρόπος επίλεκτος
|
| 9 |
De
|
Η εισαγωγή στοιχείων επιτρέπει
|
| 10 |
ΕΝΑΝΤΙΟΝ
|
Εισαγωγή κάθετου συγχρονισμού
|
| 11 |
HS
|
Εισαγωγή οριζόντιου συγχρονισμού
|
| 12 |
B7
|
Μπλε στοιχεία (MSB)
|
| 13 |
B6
|
Μπλε στοιχεία
|
| 14 |
B5
|
Μπλε στοιχεία
|
| 15 |
B4
|
Μπλε στοιχεία
|
| 16 |
B3
|
Μπλε στοιχεία
|
| 17 |
B2
|
Μπλε στοιχεία
|
| 18 |
B1
|
Μπλε στοιχεία
|
| 19 |
B0
|
Μπλε στοιχεία (LSB)
|
| 20 |
G7
|
Πράσινα στοιχεία (MSB)
|
| 21 |
G6
|
Πράσινα στοιχεία
|
| 22 |
G5
|
Πράσινα στοιχεία
|
| 23 |
G4
|
Πράσινα στοιχεία
|
| 24 |
G3
|
Πράσινα στοιχεία
|
| 25 |
G2
|
Πράσινα στοιχεία
|
| 26 |
G1
|
Πράσινα στοιχεία
|
| 27 |
G0
|
Πράσινα στοιχεία (LSB)
|
| 28 |
R7
|
Κόκκινα στοιχεία (MSB)
|
| 29 |
R6
|
Κόκκινα στοιχεία
|
| 30 |
R5
|
Κόκκινα στοιχεία
|
| 31 |
R4
|
Κόκκινα στοιχεία
|
| 32 |
R3
|
Κόκκινα στοιχεία
|
| 33 |
R2
|
Κόκκινα στοιχεία
|
| 34 |
R1
|
Κόκκινα στοιχεία
|
| 35 |
R0
|
Κόκκινα στοιχεία (LSB) |
| 36 |
GND
|
Έδαφος δύναμης
|
| 37 |
DCLK
|
Ρολόι δειγμάτων
|
| 38 |
GND
|
Έδαφος δύναμης
|
| 39 |
L/R
|
Αριστερή/δεξιά επιλογή
|
| 40 |
U/D
|
Up/down επιλογή
|
| 41 |
VGH
|
Πύλη στην τάση
|
| 42 |
VGL
|
Πύλη ΑΠΟ την τάση
|
| 43 |
AVDD
|
Δύναμη για το αναλογικό κύκλωμα
|
| 44 |
ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ
|
Σφαιρική καρφίτσα αναστοιχειοθέτησης.
|
| 45 |
NC
|
Καμία σύνδεση
|
| 46 |
VCOM
|
Κοινή τάση
|
| 47 |
DITHB
|
Λειτουργία Dithering
|
| 48 |
GND
|
Έδαφος δύναμης
|
| 49 |
NC
|
Καμία σύνδεση
|
| 50 |
NC
|
Καμία σύνδεση
|
Καθορισμός καρφιτσών επιτροπής αφής
| 1 | VDD | |
| 2 | GND | |
| 3 | Tp-INT | |
| 4 | Tp-RST | |
| 5 | Tp-SCL | |
| 6 | Tp-SDA |
