Λεπτομέρειες:
|
| Προϊόν: | 4 ιντσών κυκλική οθόνη LCD TFT | Διασύνδεση: | MIPI (προσαρμόσιμη) |
|---|---|---|---|
| Εικόνα αφής: | με CTP Προαιρετικό | Κατεύθυνση θέασης: | IPS (80/80/80/80) |
| Αριθμός καρφιτσών: | 30 καρφίτσες | Μέγεθος μονάδας: | 105.3x109.61x2.3 mm |
| Ενεργός χώρος: | 1010,92 mm Διαμέτρου | Φωτεινότητα επιφάνειας: | 500-1000 cd/m2 (νίτσες) |
| Εργασιακή θερμοκρασία: | -30°C έως +85°C | Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες |
| Επισημαίνω: | Επικεφαλής του αυτοκινήτου,4 ιντσών Στρογγυλή TFT LCD,Στρογγυλή οθόνη LCD αυτοκινητοβιομηχανικής κλάσης |
||
4 ιντσών στρογγυλή LCD TFT, κυκλική LCD αυτοκινητοβιομηχανικής κλάσης με διεπαφή MIPI, φωτεινότητα 500-1000 Nits
για το Πίνακα ελέγχου αυτοκινήτου
Περιγραφή του προϊόντος
Η Saef Tech SF-TO400XC-8996A2-N είναι μια οθόνη LCD TFT κατηγορίας αυτοκινήτων που χρησιμοποιείται ευρέως για το ταμπλό αυτοκινήτων.και τάση τροφοδοσίας (Vdd) από 2.6V έως 3.6V, τυπικά 2.8V.
Το SF-TO400XC-8996A-N TFT LCD μοντέλο είναι κυκλική λειτουργία με φωτεινότητα 500-1000 νιτ (τυπική τιμή).Μπορεί να λειτουργεί σε θερμοκρασίες από -30°C έως +85°C;
| Τμήμα γενικών πληροφοριών | Περιεχόμενο |
| Μέγεθος οθόνης LCD (διαγώνια) | 4 ίντσες Στρογγυλό TFT |
| Δομή της μονάδας | Δείκτης TFT |
| Τύπος οθόνης LCD | ΤΡΤ/ΤΡΑΝΣΙΜΣΙΒ |
| Λειτουργία οθόνης LCD | Συνήθως μαύρο |
| Συνιστώμενη κατεύθυνση προβολής | IPS όλες οι γωνίες θέασης |
| Μέγεθος μονάδας (W × H × T) | 105.3x109.61x2.3 mm |
| Ενεργός χώρος (W × H) | 1010,92 mm Διαμέτρου |
| Αριθμός εικονοστοιχείων (Αποφασιστικότητα) | 720RGB × 720 pixel |
| Τύπος διεπαφής ενότητας | Διασύνδεση MIPI |
| Εργασιακή θερμοκρασία | -30°C έως +85°C |
| Φωτεινότητα επιφάνειας | 1000 cd/m2 |
| Αριθμοί χρώματος | 16.7M |
| Τύπος φωτισμού πίσω | Λευκό LED |
Ορισμός πιν
ΑΡΧΟΣ. ΠΙΝ ΟΝΟΜΟΣ Περιγραφή
1 LEDA LED άνοδος
2 LEDK1 Καθοδός LED
3 LEDK2 LED Καθοδός
4 Ηλεκτρική τροφοδοσία VCI 2.8~3.3V
5 Τροφοδοσία ισχύος IOVCC 1,8V-2,0V
6 ΣΗΜΑΝΙΣΜΑΣ ΕΠΙΣΤΡΟΠΗΣ ΕΠΙΣΤΡΟΠΗΣ ΕΠΙΣΤΡΟΠΗΣ
7 TE Έκδοση φαινομένου ρήξης
8 PWM Η έξοδος συχνότητας PWM για τον έλεγχο LCD του οδηγού.
9 GND Ground
10 Σήματα δεδομένων D0P DSI-D0+
11 D0N DSI-D0- σήματα δεδομένων
12 GND Ground
13 σήματα δεδομένων D1P DSI-D1+
14 σήματα δεδομένων D1N DSI-D1
15 GND Γη
16 CLKP DSI-Clock+
17 CLKN DSI- ρολόι-
18 GND Χώρος
19 σήματα δεδομένων DSI-D2+ D2P
20 σήματα δεδομένων D2N DSI-D2
21 GND Ground
22 σήματα δεδομένων D3P DSI-D3+
23 σήματα δεδομένων D3N DSI-D4
24 GND Γη
25 TP_INT Παρεμβολιασμός
26 TP_SDA Αγγίξτε το σήμα δεδομένων IIC
27 TP_SCL Αγγίξτε το σήμα IIC Clock
28 TP_RESET Σήμα επαναφοράς με άγγιγμα
29 TP_VCI Touch Ηλεκτρική τροφοδοσία
30 TP_IOVCC Touch Ηλεκτρική τροφοδοσία
Η τάση τροφοδοσίας για λογική VDD 0,3~3,6 V
Η τάση εισόδου VIN VDD+0,3 V
Θερμοκρασία λειτουργίας Topr -30°C έως +85°C
Θερμοκρασία αποθήκευσης Tstg -30°C έως +85°C
Η τάση λειτουργίας VDD 2.6 2.8 3.3 V
Δρόμος τροφοδοσίας IDD: 30 mA (VDD=2,8V,Ta=25°C)
Η τάση εισόδου: VIH 0,8VDD min- IL: 0,2VDD Max
Διαρροή εισόδου:
τρέχουσα IIL: -1,0 - 1,0 UA (VIN=VDD ή VSS)
4 ιντσών στρογγυλή LCD TFT, κυκλική LCD αυτοκινητοβιομηχανικής κλάσης με διεπαφή MIPI, φωτεινότητα 500-1000 Nits
για το Πίνακα ελέγχου αυτοκινήτου
Σχέδιο προϊόντος
4 ιντσών στρογγυλή LCD TFT, κυκλική LCD αυτοκινητοβιομηχανικής κλάσης με διεπαφή MIPI, φωτεινότητα 500-1000 Nits
για το Πίνακα ελέγχου αυτοκινήτου

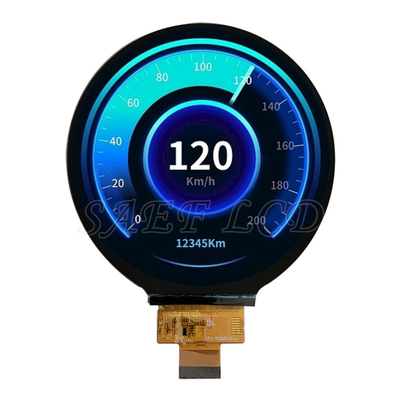

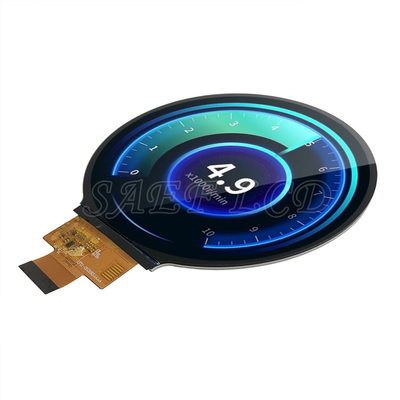

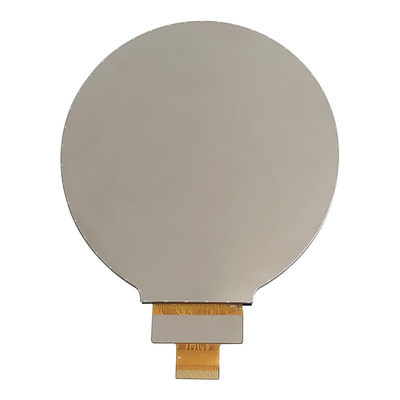

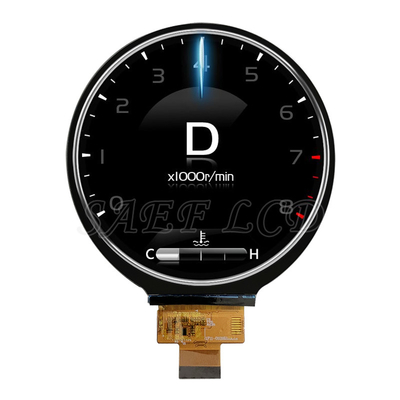

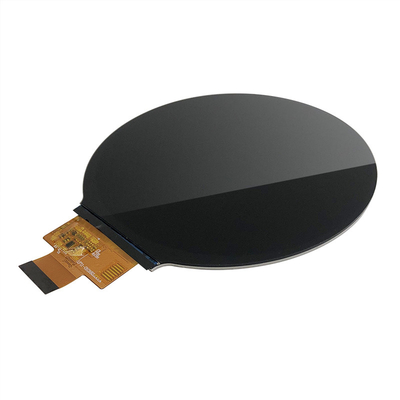

Εικόνα προϊόντος
ΦΑΜΒΙΚΑ ΚΑΙ ΕΠΙΣΤΑΣΗΣ
Γιατί να μας επιλέξετε;
1Παρέχουμε λύση εξατομικευμένης οθόνης LCD
Το προϊόν σας έχει ειδικές απαιτήσεις εφαρμογής, ηλεκτρικές προδιαγραφές, οπτικές προδιαγραφές, χαρακτηριστικά αφής ή μηχανικές διαστάσεις που απαιτούν εξατομικευμένες οθόνες;Το SAEF μπορεί να ανταποκριθεί στις απαιτήσεις σας για το LCD.
2Συνολικές λύσεις για οθόνη αφής και οθόνη
Ανησυχείτε για την συναρμολόγηση της οθόνης αφής και οθόνης οθόνης;Η SAEF μπορεί να παρέχει εξατομικευμένες και τυποποιημένες οθόνες αφής, συμπεριλαμβανομένων αντισταθμιστικών και χωρητικών λύσεων πολυ-αγγίγματος, συμπεριλαμβανομένης της υπηρεσίας εναέριας και οπτικής σύνδεσης..
3. Δεσμεύσεις για την αξιοπιστία της ποιότητας
Η SAEF είναι πιστοποιημένη από το ISO9001: 2015 και το ISO14000, ανταποκρινόμενη στους κανόνες RoHS, REACH και άλλους περιβαλλοντικούς κανόνες στις παγκόσμιες αγορές.δοκιμές αξιοπιστίας και γήρανσης.
4. Μακροπρόθεσμη προμήθεια
Υπό κανονικές συνθήκες, τα προϊόντα που προτείνουμε μπορούν να παρέχονται για περισσότερο από 5 χρόνια.Θα κάνουμε εναλλακτικά σχέδια εκ των προτέρων για να διασφαλίσουμε τις μακροπρόθεσμες ανάγκες εφοδιασμού σας.
