Ηλεκτρονική μελάνη οθόνη 1,54 ιντσών, EPD 1,54 ιντσών Περιγραφή οθόνης

Η τεχνολογία SAEF SFEPD154B-7099A-BW είναι μια ενεργητική ηλεκτροφορετική οθόνη μήτρας (AM EPD), με διεπαφή και σχεδιασμό συστήματος αναφοράς.και έχει δυνατότητες πλήρους εμφάνισης 2 bitΗ ενότητα είναι μια ηλεκτροφορετική οθόνη TFT-array, με ενσωματωμένα κυκλώματα, συμπεριλαμβανομένου του buffer πύλης, του buffer πηγής, της διεπαφής SPI, της λογικής ελέγχου χρόνου, του ταλαντωτή, του DC-DC, του SRAM, του LUT, του VCOM.Η ενότητα μπορεί να χρησιμοποιηθεί σε φορητές ηλεκτρονικές συσκευές, όπως το σύστημα ηλεκτρονικών ετικετών (ESL).

Το SFEPD154B-7099A-BW είναι ένα 1.54 a-Si, ενεργητικό πίνακα TFT, ηλεκτρονική οθόνη χαρτιού (EPD).Λόγω της δι-σταθερότητας του, το EPD πίνακα απαιτεί πολύ λίγη ενέργεια για να ενημερωθεί και δεν χρειάζεται ενέργεια για να διατηρήσει μια εικόνα..

Χαρακτηριστικά

1 α-Si TFT ενεργός πίνακας Ηλεκτρονική οθόνη χαρτιού (EPD)
2 Ανάλυση: 200 x 200
3 Υπερ-χαμηλή κατανάλωση ενέργειας
4 Υπερευρεία γωνία θέασης - κοντά στους 180°
5 Υπερτελές λεπτότητα και ελαφρύτητα
6 Διασύνδεση SPI
7 Συμμόρφωση με το RoHS

Θερμοκρασία λειτουργίας

Η θερμοκρασία λειτουργίας είναι -0-50C, η θερμοκρασία αποθήκευσης είναι -20-60C. 90 % RH Max. (Ta ± 40 oC), όπου Ta είναι η θερμοκρασία περιβάλλοντος.

Η θερμοκρασία του υγρού λαμπτήρα πρέπει να είναι 39 oC Max. (Ta > 40 oC).Δεν υπάρχει συμπύκνωση και δεν υπάρχει πάγος σε απόλυτες τιμές περιβάλλοντος.

Η θερμοκρασία της επιφάνειας της οθόνης πρέπει να είναι 0 oC Min. και 50 oC Max. Ο χρόνος ανανέωσης εξαρτάται από τη θερμοκρασία λειτουργίας.
Το υλικό του E-Ink είναι ευαίσθητο στην υγρασία και στα UV. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingΕνώ οι οθόνες είναι βαθμολογημένες για να λειτουργούν σύμφωνα με τις προδιαγραφές για την περίοδο εγγύησης στο απόλυτο καθορισμένο περιβάλλον λειτουργίας, όσο καλύτερη είναι η κατάσταση αποθήκευσης,Όσο καλύτερα λειτουργούν οι οθόνες E InkΌπως και σε άλλα υγρασία και ευαίσθητα στα UV στοιχεία, συνιστούμε να αποθηκεύονται οι οθόνες μας σε περιβάλλοντα με έλεγχο θερμοκρασίας και υγρασίας, και όποτε είναι δυνατόν,υπό τις ανωτέρω καθορισμένες βέλτιστες συνθήκες αποθήκευσης, μακριά από το φως του ήλιου, για να βελτιστοποιήσουν την απόδοσή τους.


Προφυλάξεις
(1) Το EPD Panel/Module κατασκευάζεται από εύθραυστα υλικά όπως γυαλί και πλαστικό και μπορεί να σπάσει ή να ρωγμήσει εάν πέσει.Μην εφαρμόζετε δύναμη, όπως κάμψη ή στρέβλωση, στον πίνακα EPD.
(2) Συνιστάται η συναρμολόγηση ή η εγκατάσταση των πινάκων EPD σε καθαρό χώρο εργασίας.
(3) Μην ασκείτε πίεση στο πάνελ EPD για να αποφευχθεί η ζημιά του.
(4) Μην συνδέετε ή αποσυνδέετε τον συνδετήρα διεπαφής ενώ το πάνελ EPD λειτουργεί.
(5) Παρακαλείστε να στηρίξετε το περβάζι με το δάχτυλό σας ενώ συνδέετε το καλώδιο διεπαφής, όπως το FPC.
(6) Μην στοιβάζετε τα πάνελ/μονάδες EPD.
(7) Μην πιέσετε το FPC στην άκρη του γυαλιού ή Τραβήξτε το FPC προς τα πάνω / προς τα κάτω σε 90°.
(8) Μην αγγίξετε τον συνδετήρα μολύβδου FPC.
(9) Μην αγγίζετε την περιοχή σύνδεσης του IC. Μπορεί να γρατζουνίσει το μολύβι TFT ή να βλάψει τη λειτουργία του IC.
(10) Φορέστε ένα λουρί καρπού (σύνδεση γείωσης) κατά το χειρισμό και κατά τη διάρκεια της συναρμολόγησης.Οι συσκευές ημιαγωγών περιλαμβάνονται στον πίνακα / ενότητα EPD και πρέπει να χειρίζονται με προσοχή για την αποφυγή ηλεκτροστατικής εκφόρτισης (ESD). (Μπορεί να απαιτηθεί ιόνιος ανεμιστήρας κατά τη λειτουργία συναρμολόγησης για τη μείωση του κινδύνου ESD.)
(11) Διατηρήστε το Πίνακα / Μοντέλο EPD στο καθορισμένο περιβάλλον και τα αρχικά κουτιά συσκευασίας κατά την αποθήκευση, προκειμένου να αποφευχθεί η γρατζουνιά και να διατηρηθούν οι αρχικές λειτουργίες.
(12) Μην αποσυναρμολογείτε ή επανασυναρμολογείτε το πάνελ EPD.
(13) Χρησιμοποιήστε ένα μαλακό ξηρό πανί χωρίς χημικά για καθαρισμό.Αυτή η συμπεριφορά θα έκανε τρύπα ή γρατζουνιά στο φύλλο προστασίας.
(14) Παρακαλείστε να προσέχετε την υγρασία για να αποφευχθεί η διείσδυση της στο πάνελ EPD, η οποία μπορεί να προκαλέσει βλάβη κατά τη διάρκεια της λειτουργίας.
(15) Είναι προϊόν λειτουργίας χαμηλής θερμοκρασίας.Παρακαλούμε να προσέξετε τη διαφορετική θερμοκρασία για να δημιουργήσετε πάγο ή δροσιά στην επιφάνεια του πίνακα EPD.Η υγρασία μπορεί να διεισδύσει στο πάνελ EPD λόγω παγετού ή δροσιάς στην επιφάνεια του πάνελ EPD., και προκαλεί ζημιές στο EPD panel.
(16) Εάν το EPD Panel/Module δεν ανανεώνεται κάθε 24 ώρες, μπορεί να εμφανιστεί ένα φαινόμενο γνωστό ως "Ghosting" ή "Image Sticking".Συνιστάται ο πελάτης να ανανεώνει την ετικέτα ESL / EPD κάθε 24 ώρες σε περίπτωση χρήσης.Συνιστάται ο πελάτης να αποστέλλει ή να αποθηκεύει την ετικέτα ESL / EPD με μια εντελώς λευκή εικόνα για να αποφευχθεί αυτό το πρόβλημα
(17) Η υψηλή θερμοκρασία, η υψηλή υγρασία, το ηλιακό φως ή το φθοριστικό φως μπορεί να μειώσουν τις επιδόσεις του πίνακα EPD.ηλιακό φως, ή φθορίζουν για μεγάλες χρονικές περιόδους.
(18) Το μελάνι της ετικέτας που χρησιμοποιείται για τη σήμανση του αριθμού αναγνωριστικού οχήματος διαγράφεται εύκολα με διαλύτη.
(19) Το EPD συσκευάζεται υπό κενό.
(20) Πριν από την έγκριση από την BOE και τον πελάτη, τα προϊόντα και οι προδιαγραφές των προϊόντων μπορούν να υπόκεινται σε αλλαγές χωρίς προειδοποίηση.Επιβεβαιώστε ότι έχετε λάβει τα πιο πρόσφατα πρότυπα ή προδιαγραφές προϊόντος πριν από το τελικό σχέδιο, αγορά ή χρήση.
(21) Η BOE καταβάλλει κάθε δυνατή προσπάθεια για να διασφαλίσει ότι τα προϊόντα της είναι υψηλής ποιότητας και αξιοπιστίας. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, όπως η αεροδιαστημική, η αεροναυτική, η πυρηνική ενέργεια, ο έλεγχος της καύσης, οι μεταφορές, η κυκλοφορία, ο εξοπλισμός ασφάλειας ή ο ιατρικός εξοπλισμός για τη διατήρηση της ζωής.
(22) Σχεδιάστε την εφαρμογή σας έτσι ώστε το προϊόν να χρησιμοποιείται εντός των ορίων που εγγυάται η SAEF, ιδίως όσον αφορά το μέγιστο ονομαστικό εύρος, το εύρος τάσης τροφοδοσίας λειτουργίας, τα χαρακτηριστικά της θερμικής ακτινοβολίας,συνθήκες εγκατάστασης και άλλα χαρακτηριστικάΤο SAEF δεν φέρει καμία ευθύνη για βλάβη ή βλάβη όταν χρησιμοποιείται πέραν των εγγυημένων ορίων.να εξετάζει τα κανονικά προβλέψιμα ποσοστά αποτυχίας ή τρόπους αποτυχίας σε συσκευές ημιαγωγών και να εφαρμόζει συστημικά μέτρα όπως τα ασφαλή ασφαλείας αποτυχίας, έτσι ώστε ο εξοπλισμός που ενσωματώνει το προϊόν SAEF να μην προκαλεί σωματικά τραύματα, πυρκαγιά ή άλλες επακόλουθες ζημιές λόγω της λειτουργίας του προϊόντος SAEF.
(23) Αυτό το προϊόν δεν έχει σχεδιαστεί για να είναι ανθεκτικό στις ακτινοβολίες

Η οθόνη μελάνησης έχει πλούσια σενάρια εφαρμογής, και το τέλος B / C είναι δίτροχο κίνηση

Η ηλεκτρονική οθόνη με μελάνι (E-ink) έχει τα χαρακτηριστικά της προστασίας των ματιών, της εξοικονόμησης ενέργειας, της ευελιξίας κλπ. και βασίζεται κυρίως στην αντανάκλαση του εξωτερικού περιβάλλοντος φωτός για την επίτευξη της οθόνης.Πιστεύουμε ότι οι οθόνες ηλεκτρονικού μελάνου αναμένεται να προχωρήσουν ταυτόχρονα στους τομείς του εμπορίου και του καταναλωτή, 1) εμπορικά: Αναμένουμε ότι τα προϊόντα ηλεκτρονικής οθόνης μελάνης, όπως οι ESL, αναμένεται να επεκταθούν γρήγορα στον τομέα του λιανικού εμπορίου και υπάρχουν πιθανοί χώροι εφαρμογής στα γραφεία, την κατασκευή,ιατρική, χρηματοοικονομικών και άλλων τομέων, 2) κατανάλωση: είμαστε αισιόδοξοι ότι τα ηλεκτρονικά αναγνώστες αναμένεται να γεννήσουν εγχώριες τοπικές μάρκες και να διεισδύσουν σε πολλαπλά τερματικά όπως τα tablets,οθόνες και φορητά.

Η προμήθεια ηλεκτρονικών οθονών μελάνης είναι σχετικά συγκεντρωμένη και η μελλοντική μείωση του κόστους αναμένεται να προωθήσει την διείσδυση των εφαρμογών.η βασική τεχνολογία του φιλμ ηλεκτρονικού χαρτιού είναι κυρίως η τεχνολογία ηλεκτροφορέσης μικροκαψούλας, η οποία εκπροσωπείται από την Yuantai Technology και κατέχει σημαντικό μερίδιο της αγοράς,ενώ άλλες τεχνολογίες βρίσκονται κυρίως στο στάδιο της έρευνας και ανάπτυξης ή στις προκαταρκτικές προσπάθειες εμπορικής χρήσηςΣύμφωνα με τα στατιστικά στοιχεία και τις προβλέψεις της TrendForce, το μέγεθος της παγκόσμιας αγοράς ηλεκτρονικού χαρτιού θα είναι περίπου 4,65 δισεκατομμύρια δολάρια το 2022 και αναμένεται να φτάσει τα 20,34 δισεκατομμύρια δολάρια το 2026.Πιστεύουμε ότι όσο περισσότεροι προμηθευτές στα μεσαία και ανώτερα στρώματα της βιομηχανικής αλυσίδας επιτυγχάνουν τεχνολογικές ανακαλύψεις, η τιμή των προϊόντων ηλεκτρονικού χαρτιού αναμένεται να μειωθεί σταδιακά, προωθώντας έτσι περισσότερα σενάρια εφαρμογής.Είμαστε αισιόδοξοι για τη συνεχιζόμενη αύξηση των αποστολών ηλεκτρονικών μηχανών χαρτιού.

Ο ρυθμός διείσδυσης του νέου τομέα λιανικής πώλησης έχει αυξηθεί και τα σενάρια εφαρμογής σταδιακά έχουν εμπλουτιστεί.Η εφαρμογή της οθόνης ηλεκτρονικού μελάνου στο B-end εκδηλώνεται κυρίως σε διάφορα προϊόντα ετικέτας ηλεκτρονικού χαρτιού και πίνακες ενημερώσεωνΣύμφωνα με στοιχεία της Qunzhi Consulting, το 2021, θα αποσταλούν 190 εκατομμύρια ηλεκτρονικές τιμολογιακές ετικέτες, με συνθετικό ρυθμό ανάπτυξης 26,5% τα τελευταία πέντε χρόνια.Σύμφωνα με την πρόβλεψη της Lotu Technology, η αύξηση των αποστολών των μονάδων ESL αναμένεται να φτάσει το 100% το 2022. Πιστεύουμε ότι με τη σταδιακή διείσδυση εννοιών όπως η έξυπνη λιανική πώληση, η έξυπνη ιατρική περίθαλψη και η έξυπνη εφοδιαστική,η βιομηχανία ηλεκτρονικού χαρτιού θα συνεχίσει να επεκτείνεται προς εμπορικό σκοπόΗ Επιτροπή θεωρεί ότι η ανάπτυξη της βιομηχανίας θα είναι σημαντική.το B-end θα παρουσιάσει πιο διαφοροποιημένες ανάγκες εφαρμογής.

Η εφαρμογή των καταναλωτικών τερματικών καλύπτει ένα ευρύ φάσμα και εγχώριες και ξένες μάρκες καινοτομούν ενεργά για να γεμίσουν την αγορά.Συμπεριλαμβανομένων των ηλεκτρονικών αναγνώστων χαρτιούΕπιπλέον, το BMW iX Flow Concept διαθέτει ηλεκτρονικό χαρτί E Ink που καλύπτει το εξωτερικό του αυτοκινήτου.Σύμφωνα με τα δεδομένα της TrendForce, το μέγεθος της παγκόσμιας αγοράς ηλεκτρονικών ειδών καταναλωτικής χρήσης για προϊόντα ηλεκτρονικού χαρτιού ήταν 1,665 δισεκατομμύρια δολάρια το 2021 και αναμένεται να φτάσει τα 10,112 δισεκατομμύρια δολάρια το 2026.Πιστεύουμε ότι με την άνοδο εννοιών όπως η έξυπνη εκπαίδευση και το βοηθητικό γραφείο, τα πλεονεκτήματα του ηλεκτρονικού χαρτιού, όπως η προστασία των ματιών, η ευελιξία και η χαμηλή κατανάλωση ενέργειας, θα γίνουν όλο και πιο εμφανή,και τα σενάρια εφαρμογής των οθονών ηλεκτρονικού μελάνου στο C-end αναμένεται να οδηγήσουν σε περαιτέρω καινοτομία και επέκταση.

Εφαρμογή

Ηλεκτρονικό σύστημα ετικέτας, αναγνώστες ηλεκτρονικού χαρτιού, σημειωματάρια ηλεκτρονικού χαρτιού, κινητά τηλέφωνα, υπολογιστές, οθόνες, φορητά προϊόντα,

1.54 ιντσών E-ink Display 200*200 μονάδες ανάλυσης, AM EPD, Ultra Low Power Consumption SPI interface

Ηλεκτρονική μελάνη οθόνη 1,54 ιντσών, EPD 1,54 ιντσών Σχέδιο προϊόντος

1.54 ιντσών E-ink Display 200*200 μονάδες ανάλυσης, AM EPD, Ultra Low Power Consumption SPI interface

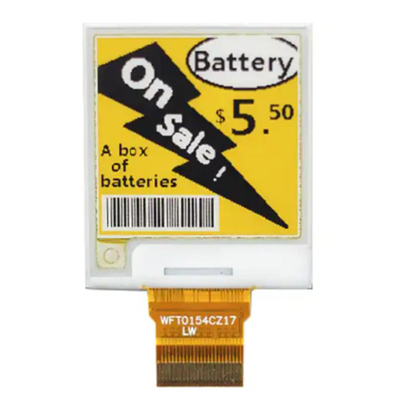

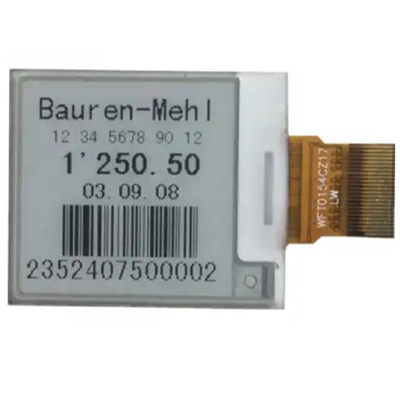

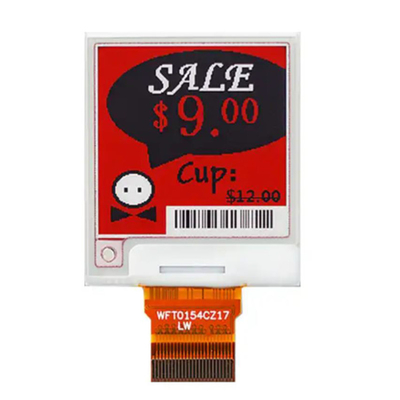

Ηλεκτρονική μελάνη οθόνη 1,54 ιντσών, EPD 1,54 ιντσών Εικόνα προϊόντος
