Ηλεκτρονική συσκευή ηλεκτρονικού χαρτιού με ψηφιακή οθόνη 1.54" 3 χρώματα EPD 24 πιν ESL E-Ink 200*200 Dots SPI Interface Optics Όλες οι γωνίες θέασης

Ηλεκτρονικό μελάνι 1.54 ίντσες 200*200 κουκίδες SPI διεπαφή, 1.54" 3 χρώματα EPD 24 καρφίτσες ESL ηλεκτρονικό έντυπο

Ηλεκτρονική μελάνη οθόνη 1,54 ιντσών, EPD 1,54 ιντσών Περιγραφή οθόνης

Η τεχνολογία SAEF SFEPD154B-7099A-BWR είναι μια ενεργητική ηλεκτροφορετική οθόνη μήτρας (AM EPD), με διεπαφή και σχεδιασμό συστήματος αναφοράς.και έχει δυνατότητες πλήρους εμφάνισης 2 bitΗ ενότητα είναι μια ηλεκτροφορετική οθόνη TFT-array, με ενσωματωμένα κυκλώματα, συμπεριλαμβανομένου του buffer πύλης, του buffer πηγής, της διεπαφής SPI, της λογικής ελέγχου χρόνου, του ταλαντωτή, του DC-DC, του SRAM, του LUT, του VCOM.Η ενότητα μπορεί να χρησιμοποιηθεί σε φορητές ηλεκτρονικές συσκευές, όπως το σύστημα ηλεκτρονικών ετικετών (ESL).

Χαρακτηριστικά

1 α-Si TFT ενεργός πίνακας Ηλεκτρονική οθόνη χαρτιού (EPD)
2 Ανάλυση: 200 x 200
3 Υπερ-χαμηλή κατανάλωση ενέργειας
4 Υπερευρεία γωνία θέασης - κοντά στους 180°
5 Υπερτελές λεπτότητα και ελαφρύτητα
6 Διασύνδεση SPI
7 Συμμόρφωση με το RoHS

Θερμοκρασία λειτουργίας

Η θερμοκρασία λειτουργίας είναι -0-50C, η θερμοκρασία αποθήκευσης είναι -20-60C. 90 % RH Max. (Ta ± 40 oC), όπου Ta είναι η θερμοκρασία περιβάλλοντος.

Η θερμοκρασία του υγρού λαμπτήρα πρέπει να είναι 39 oC Max. (Ta > 40 oC).Δεν υπάρχει συμπύκνωση και δεν υπάρχει πάγος σε απόλυτες τιμές περιβάλλοντος.

Η θερμοκρασία της επιφάνειας της οθόνης πρέπει να είναι 0 oC Min. και 50 oC Max. Ο χρόνος ανανέωσης εξαρτάται από τη θερμοκρασία λειτουργίας.
Το υλικό του E-Ink είναι ευαίσθητο στην υγρασία και στα UV. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingΕνώ οι οθόνες είναι βαθμολογημένες για να λειτουργούν σύμφωνα με τις προδιαγραφές για την περίοδο εγγύησης στο απόλυτο καθορισμένο περιβάλλον λειτουργίας, όσο καλύτερη είναι η κατάσταση αποθήκευσης,Όσο καλύτερα λειτουργούν οι οθόνες E InkΌπως και σε άλλα υγρασία και ευαίσθητα στα UV στοιχεία, συνιστούμε να αποθηκεύονται οι οθόνες μας σε περιβάλλοντα με έλεγχο θερμοκρασίας και υγρασίας, και όποτε είναι δυνατόν,υπό τις ανωτέρω καθορισμένες βέλτιστες συνθήκες αποθήκευσης, μακριά από το φως του ήλιου, για να βελτιστοποιήσουν την απόδοσή τους.


Προφυλάξεις
(1) Το EPD Panel/Module κατασκευάζεται από εύθραυστα υλικά όπως γυαλί και πλαστικό και μπορεί να σπάσει ή να ρωγμήσει εάν πέσει.Μην εφαρμόζετε δύναμη, όπως κάμψη ή στρέβλωση, στον πίνακα EPD.
(2) Συνιστάται η συναρμολόγηση ή η εγκατάσταση των πινάκων EPD σε καθαρό χώρο εργασίας.
(3) Μην ασκείτε πίεση στο πάνελ EPD για να αποφευχθεί η ζημιά του.
(4) Μην συνδέετε ή αποσυνδέετε τον συνδετήρα διεπαφής ενώ το πάνελ EPD λειτουργεί.
(5) Παρακαλείστε να στηρίξετε το περβάζι με το δάχτυλό σας ενώ συνδέετε το καλώδιο διεπαφής, όπως το FPC.
(6) Μην στοιβάζετε τα πάνελ/μονάδες EPD.
(7) Μην πιέσετε το FPC στην άκρη του γυαλιού ή Τραβήξτε το FPC προς τα πάνω / προς τα κάτω σε 90°.
(8) Μην αγγίξετε τον συνδετήρα μολύβδου FPC.
(9) Μην αγγίζετε την περιοχή σύνδεσης του IC. Μπορεί να γρατζουνίσει το μολύβι TFT ή να βλάψει τη λειτουργία του IC.
(10) Φορέστε ένα λουρί καρπού (σύνδεση γείωσης) κατά το χειρισμό και κατά τη διάρκεια της συναρμολόγησης.Οι συσκευές ημιαγωγών περιλαμβάνονται στον πίνακα / ενότητα EPD και πρέπει να χειρίζονται με προσοχή για την αποφυγή ηλεκτροστατικής εκφόρτισης (ESD). (Μπορεί να απαιτηθεί ιόνιος ανεμιστήρας κατά τη λειτουργία συναρμολόγησης για τη μείωση του κινδύνου ESD.)
(11) Διατηρήστε το Πίνακα / Μοντέλο EPD στο καθορισμένο περιβάλλον και τα αρχικά κουτιά συσκευασίας κατά την αποθήκευση, προκειμένου να αποφευχθεί η γρατζουνιά και να διατηρηθούν οι αρχικές λειτουργίες.
(12) Μην αποσυναρμολογείτε ή επανασυναρμολογείτε το πάνελ EPD.
(13) Χρησιμοποιήστε ένα μαλακό ξηρό πανί χωρίς χημικά για καθαρισμό.Αυτή η συμπεριφορά θα έκανε τρύπα ή γρατζουνιά στο φύλλο προστασίας.
(14) Παρακαλείστε να προσέχετε την υγρασία για να αποφευχθεί η διείσδυση της στο πάνελ EPD, η οποία μπορεί να προκαλέσει βλάβη κατά τη διάρκεια της λειτουργίας.
(15) Είναι προϊόν λειτουργίας χαμηλής θερμοκρασίας.Παρακαλούμε να προσέξετε τη διαφορετική θερμοκρασία για να δημιουργήσετε πάγο ή δροσιά στην επιφάνεια του πίνακα EPD.Η υγρασία μπορεί να διεισδύσει στο πάνελ EPD λόγω παγετού ή δροσιάς στην επιφάνεια του πάνελ EPD., και προκαλεί ζημιές στο EPD panel.
(16) Εάν το EPD Panel/Module δεν ανανεώνεται κάθε 24 ώρες, μπορεί να εμφανιστεί ένα φαινόμενο γνωστό ως "Ghosting" ή "Image Sticking".Συνιστάται ο πελάτης να ανανεώνει την ετικέτα ESL / EPD κάθε 24 ώρες σε περίπτωση χρήσης.Συνιστάται ο πελάτης να αποστέλλει ή να αποθηκεύει την ετικέτα ESL / EPD με μια εντελώς λευκή εικόνα για να αποφευχθεί αυτό το πρόβλημα
(17) Η υψηλή θερμοκρασία, η υψηλή υγρασία, το ηλιακό φως ή το φθοριστικό φως μπορεί να μειώσουν τις επιδόσεις του πίνακα EPD.ηλιακό φως, ή φθορίζουν για μεγάλες χρονικές περιόδους.
(18) Το μελάνι της ετικέτας που χρησιμοποιείται για τη σήμανση του αριθμού αναγνωριστικού οχήματος διαγράφεται εύκολα με διαλύτη.
(19) Το EPD συσκευάζεται υπό κενό.
(20) Πριν από την έγκριση από την BOE και τον πελάτη, τα προϊόντα και οι προδιαγραφές των προϊόντων μπορούν να υπόκεινται σε αλλαγές χωρίς προειδοποίηση.Επιβεβαιώστε ότι έχετε λάβει τα πιο πρόσφατα πρότυπα ή προδιαγραφές προϊόντος πριν από το τελικό σχέδιο, αγορά ή χρήση.
(21) Η BOE καταβάλλει κάθε δυνατή προσπάθεια για να διασφαλίσει ότι τα προϊόντα της είναι υψηλής ποιότητας και αξιοπιστίας. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, όπως η αεροδιαστημική, η αεροναυτική, η πυρηνική ενέργεια, ο έλεγχος της καύσης, οι μεταφορές, η κυκλοφορία, ο εξοπλισμός ασφάλειας ή ο ιατρικός εξοπλισμός για τη διατήρηση της ζωής.
(22) Σχεδιάστε την εφαρμογή σας έτσι ώστε το προϊόν να χρησιμοποιείται εντός των ορίων που εγγυάται η SAEF, ιδίως όσον αφορά το μέγιστο ονομαστικό εύρος, το εύρος τάσης τροφοδοσίας λειτουργίας, τα χαρακτηριστικά της θερμικής ακτινοβολίας,συνθήκες εγκατάστασης και άλλα χαρακτηριστικάΤο SAEF δεν φέρει καμία ευθύνη για βλάβη ή βλάβη όταν χρησιμοποιείται πέραν των εγγυημένων ορίων.να εξετάζει τα κανονικά προβλέψιμα ποσοστά αποτυχίας ή τρόπους αποτυχίας σε συσκευές ημιαγωγών και να εφαρμόζει συστημικά μέτρα όπως τα ασφαλή ασφαλείας αποτυχίας, έτσι ώστε ο εξοπλισμός που ενσωματώνει το προϊόν SAEF να μην προκαλεί σωματικά τραύματα, πυρκαγιά ή άλλες επακόλουθες ζημιές λόγω της λειτουργίας του προϊόντος SAEF.
(23) Αυτό το προϊόν δεν έχει σχεδιαστεί για να είναι ανθεκτικό στις ακτινοβολίες

Η οθόνη μελάνησης έχει πλούσια σενάρια εφαρμογής, και το τέλος B / C είναι δίτροχο κίνηση

Ως νέα τεχνολογία οθόνης, το ηλεκτρονικό χαρτί διευρύνει τα σενάρια εφαρμογής των τερματικών σταθμών στον τομέα της οθόνης επίπεδης οθόνης.Το ηλεκτρονικό χαρτί είναι ουσιαστικά ένα είδος τεχνολογίας οθόνης επίπεδης οθόνηςΤα προϊόντα ηλεκτρονικού χαρτιού έχουν τα χαρακτηριστικά της ευελιξίας, της υπεραπλούστευσης, της ευελιξίας και της ευελιξίας.και μπορεί να διατηρήσει την οθόνη ακόμα και όταν το ρεύμα είναι εκτός, και τα βασικά χαρακτηριστικά είναι η χαμηλή κατανάλωση ενέργειας και η οπτική υγεία, η οποία μπορεί να ονομαστεί μια νέα τεχνολογία οθόνης που είναι "μικρή αλλά όμορφη".

Τα χαρακτηριστικά των προϊόντων ηλεκτρονικής μελάνης είναι εξαιρετικά και τα σενάρια εφαρμογής στα επόμενα στάδια της παραγωγής επεκτείνονται ραγδαία.Τα χαρακτηριστικά των προϊόντων που σχετίζονται με το ηλεκτρονικό χαρτί επικεντρώνονται στην υποκατάσταση του χαρτιού και τη χαμηλή κατανάλωση ενέργειας1) Τα προϊόντα C-end λαμβάνουν τους αναγνώστες ηλεκτρονικών βιβλίων ως πυρήνα,που επεκτείνεται σε φορητά υπολογιστές και οθόνες υπολογιστών, βραχιόλια ρολογιών και άλλα φορητά προϊόντα, έξυπνο σπίτι και άλλα πεδία εφαρμογής.και το προϊόν λαμβάνει την αγορά λιανικής πώλησης IoT χαμηλής ισχύος ως κύριο σενάριο εφαρμογής, και επεκτείνεται στους τομείς της έξυπνης λιανικής πώλησης, της έξυπνης εφοδιαστικής, της έξυπνης μεταφοράς, της έξυπνης βιομηχανίας, της έξυπνης υγειονομικής περίθαλψης και της έξυπνης εκπαίδευσης.

Η τεχνολογία ηλεκτροφορέσης μικροενσωμάτωσης κατέχει τη βασική θέση της ηλεκτρονικής οθόνης μελάνης.εκ των οποίων η τεχνολογία ηλεκτροφορέσης μικροκάψουλας είναι το κύριο σύστημαΟ σχεδιασμός του προϊόντος αποτελείται από ένα υπόστρωμα TFT και δύο στρώματα ηλεκτροδίων, που βρίσκονται ανάμεσα σε θετικά φορτισμένα μαύρα σωματίδια και αρνητικά φορτισμένα λευκά σωματίδια.Αυτή η τεχνολογία χρησιμοποιεί την αρχή της θετικής και αρνητικής έλξης., με χρήση ηλεκτροδίων για τον έλεγχο των εικονοστοιχείων ώστε να εμφανίζονται μαύρα ή λευκά,και μπορείτε επίσης να ρυθμίσετε το μέγεθος της τάσης για να ελέγξετε τη θέση των μαύρων ή λευκών σωματιδίων από την επάνω περιοχή εμφάνισης για να εμφανίσει γκρι.

Σύμφωνα με τα στατιστικά στοιχεία και τις προβλέψεις της TrendForce, η αγορά των οθονών ηλεκτρονικού μελάνου έχει εισέλθει σε μια περίοδο ταχείας ανάπτυξης.το συνολικό μέγεθος της παγκόσμιας αγοράς οθονών ηλεκτρονικού μελάνου ήταν US$ 3Το 2021 θα φθάσει τα 0,1 δισεκατομμύρια δολάρια ΗΠΑ και αναμένεται να φθάσει τα 20,34 δισεκατομμύρια δολάρια ΗΠΑ το 2026, με συνδυασμένο ετήσιο ρυθμό ανάπτυξης 45,62% από το 2021 έως το 2026.το μεγαλύτερο μερίδιο αγοράς το 2021 ανήλθε στα καταναλωτικά ηλεκτρονικάΣυνδυασμένα με τα στατιστικά στοιχεία και τις προβλέψεις της μυστικής υπηρεσίας της Μόρντορ,ο ρυθμός ανάπτυξης των άλλων αγορών τελικής χρήσης θα είναι στο υψηλότερο επίπεδο μεταξύ όλων των τμημάτων τελικής χρήσης κατά την περίοδο πρόβλεψης, με CAGR 52,20% από το 2021 έως το 2026E.

Η βιομηχανία οθόνων ηλεκτρονικού μελάνου είναι υψηλής συγκέντρωσης, τα χαρακτηριστικά των βιομηχανικών ομάδων στον τομέα της μέσης πορείας γίνονται όλο και πιο εμφανή,και τα εμπορικά σήματα των τερματικών σταθμών προς τα κάτω τείνουν να είναι διαφοροποιημέναΟι παραγωγοί διαφράγματος στην ανωτέρω πορεία κυριαρχούνται από την τεχνολογία της Yuantai της Ταϊβάν με την κορυφαία τεχνολογία της και άλλοι προμηθευτές περιλαμβάνουν την Guangzhou Aoyi Electronics,η οποία παρουσιάζει γενικά μοτίβο ολιγοπωλίουΟι παραγωγοί ενδιάμεσων συστημάτων έχουν σχηματίσει βιομηχανικά συγκροτήματα, όπως η Yuantai Technology, η BOE, η Qingyue Optoelectronics, η Yashi Optoelectronics κλπ.που αντιπροσωπεύουν περισσότερο από το 90% του παγκόσμιου μεριδίου αγοράς ηλεκτρονικών χαρτιώνΟι παραγωγοί τερματικών πεδίου παραγωγής περιλαμβάνουν κατασκευαστές καταναλωτικών ηλεκτρονικών συσκευών όπως η Zhangyue Technology,Παρόχτες λύσεων ESL όπως η Hanshow Technology, και με τη συνεχή προσθήκη εμπορικών σημάτων λογισμικού εφαρμογών όπως η iFLYTEK, οι τύποι κατασκευαστών τείνουν να διαφοροποιούνται.

Η αξία της μονάδας οθόνης των προϊόντων ηλεκτρονικής οθόνης μελάνης αντιπροσωπεύει σημαντικό ποσοστό, ενώ τα πεδία της μέσης και της ανωτέρω πορείας αποτελούν τους βασικούς κρίκους της βιομηχανικής αλυσίδας.Παίρνοντας το Kindle e-book readers ως παράδειγμα, οι ενότητες οθόνης αντιπροσωπεύουν περισσότερο από το 40% του μεριδίου κόστους υλικού του συνόλου της μηχανής, ακολουθούμενες από τις ενότητες επικοινωνίας που αντιπροσωπεύουν περίπου το 20%,επεξεργαστές και συναφή τσιπάκια, περίπου 20%, καθώς και δομικά εξαρτήματα, PCB και άλλα εξαρτήματα υλικού που αντιπροσωπεύουν περίπου το 10% του υπόλοιπου μεριδίου.Πιστεύουμε ότι τα μεσαία και τα ανώτερα στρώματα της βιομηχανικής αλυσίδας αποτελούν τον πυρήνα του ανταγωνιστικού τοπίου, και η κατάσταση που περιορίζει τη μεγάλης κλίμακας εμπορία των προϊόντων ηλεκτρονικού χαρτιού από τη συνεχιζόμενη υψηλή τιμή των μεμονωμένων προϊόντων θα διακοπεί σταδιακά.Συνιστούμε να επικεντρωθούμε στις επενδυτικές ευκαιρίες στα μεσαία και τα ανώτερα σημεία της αλυσίδας αξίας.

Εφαρμογή

Ηλεκτρονικό σύστημα ετικέτας, αναγνώστες ηλεκτρονικού χαρτιού, σημειωματάρια ηλεκτρονικού χαρτιού, κινητά τηλέφωνα, υπολογιστές, οθόνες, φορητά προϊόντα,

1.54 ιντσών E-ink Display 200*200 μονάδες ανάλυσης, AM EPD, Ultra Low Power Consumption SPI interface

Ηλεκτρονική μελάνη οθόνη 1,54 ιντσών, EPD 1,54 ιντσών Σχέδιο προϊόντος

1.54 ιντσών E-ink Display 200*200 μονάδες ανάλυσης, AM EPD, Ultra Low Power Consumption SPI interface

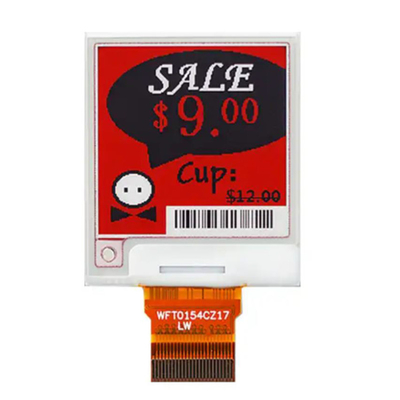

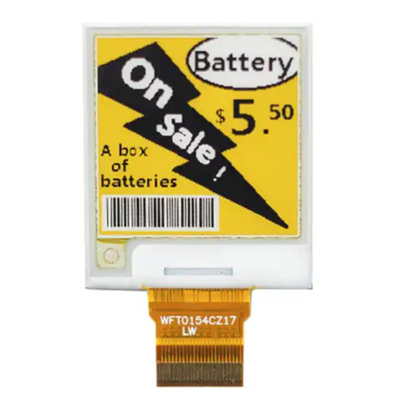

Ηλεκτρονική μελάνη οθόνη 1,54 ιντσών, EPD 1,54 ιντσών Εικόνα προϊόντος

ΦΑΜΒΙΚΑ ΚΑΙ ΕΠΙΣΤΑΣΗΣ
