15.6 ιντσών βιομηχανική οθόνη TFT China προμηθευτής, πολυμέσων Optimum 15,6 ιντσών FHD TFT οθόνη LCD με 1000 νιτ

15.6 ιντσών βιομηχανική οθόνη TFT China προμηθευτής, πολυμέσων Optimum 15,6 ιντσών FHD TFT οθόνη LCD με 1000 νιτΠεριγραφή του προϊόντος

Η οθόνη SFTO1560SMT-7050A3-N PCAP TFT είναι μια 15.6 ιντσών έγχρωμη ενεργή μήτρα TFT LCD μονάδα που χρησιμοποιεί άμορφα TFTs του πυριτίου (Thin Film Transistors) ως ενεργές συσκευές μετάδοσης.6 ιντσών διαγώνια μετρούμενη ενεργή περιοχή με ανάλυση Full-HD (1920 οριζόντια με 1080 κατακόρυφη συστοιχία pixel)Κάθε pixel χωρίζεται σε κόκκινες, πράσινες, μπλε κουκίδες που είναι διατεταγμένες σε κατακόρυφη λωρίδα και η ενότητα αυτή μπορεί να εμφανίσει 16,7M ((Στρογγυλοποιημένο) ((6bit+2FRC) χρώματα και χρωματική γκάμα 45%.Ο οδηγός LED για την οδήγηση πίσω από το φως είναι κατασκευασμένο σε αυτό το μοντέλο.

Η οθόνη SFTO1560SMT-7050A3-N PCAP TFT παρουσιάζει γραφικά και κείμενα σε 1920×3×1080 dotpanel με 16,7M ((8bit) χρώματα χρησιμοποιώντας το eDP (Embedded Display Port) Ver1.2 interface και παρέχοντας +3.Τροφοδοτική τάση 3VDC για οδήγηση πίνακα TFT-LCDΣε αυτό το SFTO1560SMT-7050A3-N TFT-LCD πάνελ, έχουν ενσωματωθεί φίλτρα χρώματος για εξαιρετική χρωματική απόδοση, ώστε να πραγματοποιούνται φωτεινότερες και σαφέστερες εικόνες.κάνοντας αυτή την οθόνη βέλτιστη για χρήση σε εφαρμογές πολυμέσων.Οπταμικές προβολές είναι σε όλες τις κατευθύνσεις.Χωρίς LED ελεγκτή που οδηγεί το φως του φόντου.Προδιαγραφή του ρυθμού μεταφοράς EDP: 2.7Gbps / 2 λωρίδες 8bit.

* Τύπος αποθεματικού
* Διασύνδεση eDP
* Ανταπόκριση υψηλής ταχύτητας
* 6-bit (Hi-FRC) βάθος χρώματος, εμφάνιση 16.7M χρώματα
* Ενσωματωμένος τύπος οροφής (LED)
* Συμβατό με RGB98% και NTSC45% (NTSC72% είναι επίσης διαθέσιμο)
* Υψηλή αναλογία φωτεινότητας και αντίθεσης, χαμηλή αντανάκλαση και ευρεία γωνία θέασης
* DE (ενεργοποίηση δεδομένων) μόνο
* Χωρίς Rohs και Halogen
* TEO 6.0, ES6.0 Συμμόρφωση
* Διόρθωση γάμμα

Χαρακτηριστικά:

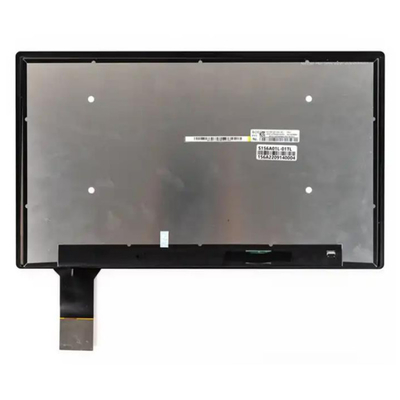

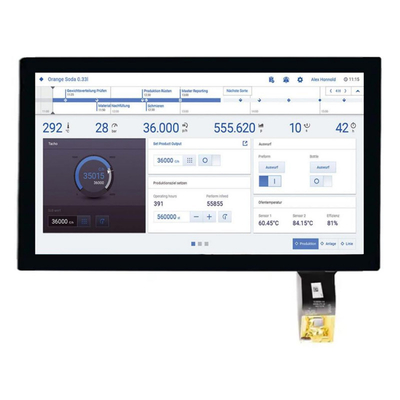

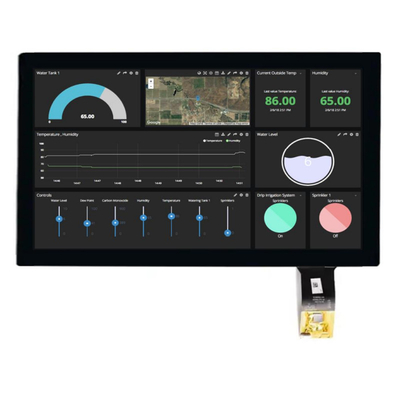

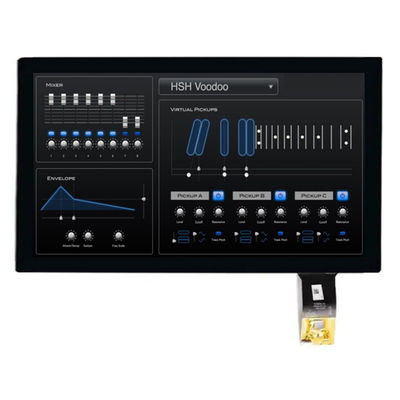

15.6 ιντσών βιομηχανική οθόνη TFT China προμηθευτής, πολυμέσων Optimum 15,6 ιντσών FHD TFT οθόνη LCD με 1000 νιτΠροϊόν Ιμαγεία

15.6 ίντσες βιομηχανική οθόνη TFT China Supplier, Multi-Media Optimum 15.6 ίντσες FHD TFT LCD οθόνη με 1000 Nits προϊόνΣχεδίαση

Εισαγωγή στην eDP και τις διαφορές της από την DP

Έλεγχος του φώτου ή άλλων λειτουργιών πίνακα

Μέσα από το κανάλι AUX Το 2010, η VESA κυκλοφόρησε το eDP 1.2, η οποία πρόσθεσε τη δυνατότητα ελέγχου του φώτου του πάνελ και άλλων λειτουργιών με τη μετάδοση εντολών ελέγχου μέσω του AUX,η οποία μπορεί να μειώσει τον αριθμό των καλωδίων eDP (τα καλώδια αυτά απαριθμούνται πλέον ως προαιρετικά στο Physical Interface παραπάνω)Ταυτόχρονα, το eDP 1.2 προσθέτει επίσης άλλες νέες δυνατότητες για τη μείωση του αριθμού των επαφών και των καλωδίων στον συνδετήρα, η οποία διαδραματίζει βασικό ρόλο στη μείωση του βάρους και του όγκου του συστήματος.Μέσα από το κανάλι AUXΤο eDP μπορεί να ελέγχει τις λειτουργίες των ακόλουθων οθονών:Ενεργοποίηση ή απενεργοποίηση της δυναμικής ρύθμισης του φώτου πίσωΧρησιμοποιεί μια μηχανή χρώματος, έναν αλγόριθμο διακύμανσης ή εισάγει μια μαύρη οθόνη για ρύθμιση.ορισμένες μάρκες θα επιλέξουν να έχουν το σύστημα υπεύθυνο για τη δυναμική ρύθμιση του φώτος σε ορισμένα μοντέλα, και η πλευρά του πάνελ για άλλα μοντέλα να είναι υπεύθυνη για τη δυναμική ρύθμιση του φώτου πίσω, έτσι ώστε ο έλεγχος του φώτου πίσω μέσω του καναλιού AUX δίνει μεγαλύτερη ευελιξία στο σχεδιασμό του συστήματος.

Το PSR μπορεί να παρατείνει τη διάρκεια ζωής της μπαταρίας των κινητών συσκευών

Το PSR είναι ίσως το πιο συζητούμενο νέο χαρακτηριστικό στο eDP. Το PSR επιτρέπει στο σύστημα να μειώσει τη συνολική κατανάλωση ισχύος του συστήματος κατά την εμφάνιση σταθερών εικόνων.Δεδομένου ότι η οθόνη είναι συχνά παγωμένη σε πραγματικές καταστάσεις χρήσης.Εάν το πάνελ οθόνης θέλει να υποστηρίξει το PSR, το TCON πρέπει να έχει ενσωματωμένη μνήμη αποθήκευσης στο πάνελ, όταν εμφανίζεται μια ακίνητη οθόνη,το TCON θα αποθηκεύσει την εικόνα στη μνήμη του μπουφέ, αυτή τη στιγμή, η συσκευή προέλευσης εικόνας (GPU ή CPU) θα σταματήσει να μεταδίδει την εικόνα και να διακόψει την διεπαφή μετάδοσης εικόνας, αυτή τη στιγμή,το TCON θα εμφανίσει αυτόματα την εικόνα που αποθηκεύεται στη μνήμηΗ λειτουργία PSR εμφανίστηκε για πρώτη φορά στις προδιαγραφές eDP 1.3,την πρώτη γενιά PSR, επίσης γνωστό ως PSR1, όταν εισέρχονται σε μια ακίνητη οθόνη, εάν κάποιο μέρος της εικόνας αλλάζει, ολόκληρη η οθόνη πρέπει να ενημερώνεται, η έξοδος εικόνας πρέπει να μεταδίδεται εκ νέου,και η μνήμη πρέπει επίσης να αποθηκευτεί ξανά σε μια ολόκληρη οθόνηΜε το eDP 1.4 Gen 2 PSR, γνωστό και ως PSR2, χρειάζεται να ενημερωθεί μόνο ένα μέρος της οθόνης,που σημαίνει ότι ο επεξεργαστής γραφικών χρειάζεται μόνο να μεταδώσει μια μικρή ποσότητα δεδομένων που πρέπει να ενημερωθούνΣε σύγκριση με το PSR1, ο επεξεργαστής γραφικών χρειάζεται να λειτουργεί για λιγότερο χρόνο, γεγονός που μπορεί να μειώσει περαιτέρω την κατανάλωση ενέργειας, και αυτό το μέρος του PSR2 ονομάζεται μερική ενημέρωση.Το χαρακτηριστικό της μερικής ενημέρωσης παρουσιάζει ένα νέο σύνολο προκλήσεων για τους σχεδιαστές τσιπΠρώτα απ' όλα, το τσιπ έπρεπε να υποστηρίζει μια νέα λειτουργία που ονομάζεται Frame Sync, η οποία επιτρέπει στον πίνακα οθόνης να συγχρονίζεται με το ρολόι στην έξοδο όταν το κύριο κανάλι είναι αποσυνδεδεμένο.Η λειτουργία αυτή συγχρονίζεται με τον δέκτη χρησιμοποιώντας την ρυθμιζόμενη κωδικοποίηση ρολογιού συστήματος (GTC) που καθορίζεται στην μετάδοση AUX DisplayPort 1.2α. Το Frame Sync επιτρέπει στην έξοδο εικόνας να ενημερώνει τα δεδομένα που αποθηκεύονται στη μνήμη αποθήκευσης του πάνελ την κατάλληλη στιγμή.Επίσης γνωστό ως ALPM, που ορίζεται επίσης στην eDP 1.4. Το ALPM απαιτεί από την οθόνη να μπορεί να εγκαταλείψει την κατάσταση αναμονής και να κοιμηθεί πολύ γρήγορα. 500 νανοδευτερόλεπτα πρέπει να είναι εκτός αναμονής και 20 μικροδευτερόλεπτα πρέπει να είναι εκτός ύπνου,που είναι πολύ πιο γρήγορη από την εκπαίδευση χωρίς σύνδεση., το οποίο διαρκεί περίπου 100 μικροδευτερόλεπτα.

Μειωμένο κύριο κανάλι και AUX στροφή τάσης

Πριν από την eDP 1.4, το φυσικό στρώμα (PHY) της εξόδου προδιαγραφών eDP είχε το ίδιο επίπεδο σπασμού τάσης με την έξοδο DisplayPort,Έτσι η συσκευή εξόδου DisplayPort θα μπορούσε να μετατραπεί σε μια έξοδος eDP με ελάχιστες αλλαγές πρωτοκόλλου, παρέχοντας ευελιξία στον σχεδιασμό του συστήματος και του πίνακα.η έξοδος υποστηρίζει ένα ευρύ φάσμα διαφορικών σήματος τάσης κλίσης πλάτουςΩστόσο, στις εφαρμογές eDP, το 400mVpp έχει μεγαλύτερη μετατόπιση τάσης από ό,τι απαιτείται στους περισσότερους δέκτες,ειδικά όταν χρησιμοποιείται μόνο ένα μικρό καλώδιο οθόνηςΩς εκ τούτου, το eDP 1.4 μειώνει το εύρος του κύριου καναλιού σε 200mVpp, μειώνοντας σημαντικά την κατανάλωση ενέργειας της διεπαφής μετάδοσης υψηλής ταχύτητας.Εκτός από τη μείωση της έντασης κυματισμού πλάτος, η αναθεώρηση του eDP 1.4 προσθέτει επίσης προσαρμοσμένη πλάτος και ευελιξία προσαρμογής προεπιβεβαίωσης, η οποία μπορεί να ανταποκρίνεται καλύτερα στα χαρακτηριστικά των διαφόρων διαδρομών μετάδοσης κύριων καναλιών. eDP 1.4 παρέχει επίσης τη δυνατότητα λειτουργίας του καναλιού AUX σε χαμηλότερα πλάσματαΕπιπλέον, προκειμένου να μειωθεί περαιτέρω η κατανάλωση ενέργειας και ο χρόνος απόκρισης, θα πρέπει να χρησιμοποιηθούν δύο διαφορετικοί τρόποι για να μειωθεί η κατανάλωση ενέργειας και ο χρόνος απόκρισης.ο αριθμός των σημάτων συγχρονισμού που μεταδίδονται πριν από την έναρξη της μετάδοσης του καναλιού AUX μειώνεται επίσης.

Περισσότερη ευελιξία στην επιλογή του επιτοκίου μεταφοράς

Το eDP 1.4 παρέχει μεγαλύτερη ευελιξία στην επιλογή των ρυθμών μετάδοσης για τα κύρια κανάλια.4, οι κύριες ταχύτητες καναλιών eDP ήταν ακριβώς οι ίδιες με εκείνες του DisplayPort, στα 1,62 Gbit/s, 2,7 Gbit/s και 5,4 Gbit/s, ενώ το eDP 1.4 πρόσθεσε νέες επιλογές ταχύτητας: 2,16 Gbit/s, 2,43 Gbit/s, 3.24 Gbit/s και.32 Gbit/s. Ανεξάρτητα από το eDP ή το DisplayPort, θα επιλέξουν βασικά ένα αρκετά μεγάλο εύρος ζώνης και κανάλι μετάδοσης για τη μετάδοση δεδομένων εικόνας,αλλά μεγαλύτερη ταχύτητα μετάδοσης σημαίνει μεγαλύτερη κατανάλωση ενέργειαςΤο eDP 1.4 παρέχει περισσότερες επιλογές ρυθμού μεταφοράς, επιτρέποντας πιο βέλτιστη επιλογή ρυθμού μεταφοράς σε πρακτικές εφαρμογές.να μεταδώσει ένα 1,920x1,200Το διακοσμητικό πίνακα με χρώμα 24 bit, ο σχεδιαστής μπορεί να χρησιμοποιήσει δύο κύρια κανάλια με 2,7 Gbit/s ή ένα κύριο κανάλι με 5,4 Gbit/s.200, το 24-bit έγχρωμο πάνελ χρειάζεται μόνο να μεταδίδεται με 3,7 Gbit/s, και παρέχει 4,32 Gbit/s επαρκούς εύρους ζώνης για δύο κανάλια 2,7 Gbit/s ή ένα κανάλι 5,4 Gbit/s.920x1Το διαδίκτυο 200 αυξάνεται σε 30 bits, το απαιτούμενο εύρος ζώνης θα αυξηθεί σε 4.625 Gbit/s, και το ανωτέρω εύρος ζώνης δεν θα είναι αρκετό.4, η κατάσταση αυτή έπρεπε να διπλασιάσει το ρυθμό μετάδοσης, ή να αυξήσει τον αριθμό των καναλιών, από δύο σε τέσσερα κανάλια, αλλά στο eDP 1.4, η ταχύτητα μετάδοσης χρειάζεται μόνο να αυξηθεί από 2,7G σε 3,24G, δηλαδή υπάρχει αρκετό εύρος ζώνης 5,184Gbit/s για τη μετάδοση δεδομένων,και η κατανάλωση ισχύος του φυσικού στρώματος της κύριας διαύλου διεπαφής στο τέλος της εξόδου και του δέκτη μπορεί να μειωθείΕκτός από τις πρόσθετες επιλογές ταχύτητας μεταφοράς που αναφέρονται παραπάνω, το eDP 1.4 προσφέρει επίσης την επιλογή των προσαρμοσμένων ταχύτητες, η οποία δεν εφαρμόζεται στον γενικό πίνακα οθόνης eDP, αλλά έχει σχεδιαστεί για ορισμένες ειδικές εφαρμογές συστήματος.

Προσθήκη συμπίεσης δεδομένων οθόνης

Ένα άλλο νέο χαρακτηριστικό που προστέθηκε στο eDP 1.4 είναι η υποστήριξη της μετάδοσης συμπιεσμένων δεδομένων βίντεο,που ορίζεται στο πρότυπο VESA DSC (Display Stream Compression) και αναμένεται να κυκλοφορήσει τον Μάρτιο του 2014. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateΕάν το απαιτούμενο εύρος ζώνης είναι μικρότερο, ο αριθμός των καναλιών που απαιτούνται για το κύριο κανάλι μειώνεται επίσης, πράγμα που σημαίνει λιγότερες γραμμές.Η ποιότητα της μετάδοσης θα είναι καλύτερη.Επιπλέον, στη λειτουργία PSR, η ποσότητα των δεδομένων που πρέπει να αποθηκευτούν μπορεί να μειωθεί χρησιμοποιώντας τεχνολογία συμπίεσης,και μια μικρότερη μνήμη ασφαλείας μπορεί να χρησιμοποιηθείΑρχικά, η προδιαγραφή eDP 1.4 περιελάμβανε μια μονάδα Υπηρεσιών Μεταφοράς Συμπυκνωμένης Διαφάνειας, αλλά η VESA αποφάσισε να την αντικαταστήσει με τη νέα προδιαγραφή DSC.

Μεταφορά δεδομένων πολλαπλών επαφών μέσω AUX

Οι κινητές συσκευές με πάνελ αφής έχουν γίνει κοινές, και οι παραδοσιακοί υπολογιστές θα είναι εξοπλισμένοι με πάνελ αφής για όλο και περισσότερες εφαρμογές.όπως το λειτουργικό σύστημα Windows 8 της Microsoft που υποστηρίζει λειτουργίες αφής. το eDP έχει χρησιμοποιηθεί ευρέως σε tablets, laptops και AIO PCs, και αυτές οι εφαρμογές μπορούν επίσης να υποστηρίξουν την αφής.τα δεδομένα πολλαπλής αφής πρέπει να μεταδίδονται μέσω ξεχωριστής διεπαφής USB, και στο μέλλον, αν τα δεδομένα multi-touch μεταδίδονται μέσω του καναλιού AUX, αυτή η διεπαφή USB μπορεί να εξαλειφθεί.καθώς το τσιπ οδήγησης οθόνης και το τσιπ αφής είναι ανεξάρτητα και έχουν τις δικές τους διεπαφέςΗ λειτουργία μεταφοράς δεδομένων multi-touch μέσω του καναλιού AUX υποστηρίζει τις προδιαγραφές firmware USB HID,και eDP 1.4 ορίζει μια νέα διεύθυνση scratchpad DPCD στην πλευρά του δέκτη για να ενεργοποιήσει τη λειτουργία multi-touch, η οποία περιλαμβάνει τα δεδομένα διαμόρφωσης που σχετίζονται με την υποστήριξη multi-touch και άλλες μεταφορές δεδομένων.

Η προδιαγραφή δοκιμής συμβατότητας δεν έχει ακόμη δημοσιευθεί.

Το 2011 η VESA δημοσίευσε τις κατευθυντήριες γραμμές eDP 1.3,που περιλαμβάνουν διεπαφές φυσικού στρώματος και στρώμα σύνδεσης (Link Layer) Προδιαγραφές δοκιμής συμβατότητας δεν έχουν ακόμη δημοσιευθεί Η VESA δεν έχει δημοσιεύσει το eDP 1.4 προδιαγραφές δοκιμών συμβατότητας. Το 2011, η VESA δημοσίευσε τις κατευθυντήριες γραμμές eDP 1.3, οι οποίες περιλάμβαναν κατευθυντήριες γραμμές όπως η διεπαφή του φυσικού στρώματος και το στρώμα σύνδεσης.το εργοστάσιο του συστήματος θα επαληθεύσει τα σχετικά υλικά του συστήματος eDP, συμπεριλαμβανομένης της συμβατότητας και της διαλειτουργικότητας της εξόδου, της γραμμής σύνδεσης και του δέκτη.

Λόγω του μεγάλου αριθμού εκδόσεων του eDP και της ποικιλίας των εφαρμογών για τα διάφορα συστήματα, είναι αρκετά δύσκολο να καθοριστεί μια προδιαγραφή δοκιμής που μπορεί να ανταποκρίνεται σε όλες τις εφαρμογές συστήματος.Σε αντίθεση με το εξωτερικό DisplayPort, οι καταναλωτές δεν έχουν τη δυνατότητα να επιλέξουν το εσωτερικό καλώδιο και τον πίνακα οθόνης, επομένως η VESA δεν διαθέτει τον απαραίτητο ορισμό των προδιαγραφών δοκιμής συμβατότητας,και οι κατασκευαστές συστημάτων πρέπει να συνεργάζονται με τους αντίστοιχους προμηθευτές συστατικών του eDP για να διασφαλίσουν ότι το σύστημα λειτουργεί σωστά.
