Λεπτομέρειες:
|
| Προϊόν: | 2Δείκτης LCD TFT 0,8 ιντσών | Απόφαση: | 480x640 σημεία |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | ILI9806E ή ST7701 ή ισοδύναμο | Εικόνα αφής: | Χωρίς οθόνη αφής (προσαρμόζεται) |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη | Κατεύθυνση θέασης: | Ανεξάρτητο (80/80/80/80) |
| Σχεδιασμός Dim.: | 50 ((W) x 69,2 ((L) x 2,35 ((T) mm | Ενεργός χώρος: | 430,20 x 57,60 mm |
| Διασύνδεση: | RGB (προσαρμόσιμο) | Σύνδεση: | Τύπος συνδετήρων FPC |
| Αριθμός πιν: | 40 καρφίτσες (προσαρμόσιμες) | Φωτεινότητα επιφάνειας: | 260 cd/m2 (νίτσες) |
| Πρόσθετη τάση: | 3.2 Β | Τύπος φωτισμού πίσω: | Άσπρες οδηγήσεις |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 2.8 ιντσών TFT LCD οθόνη |
||
2.8 ίντσες 480X640 Dots Industrial TFT LCD Display Module RGB Interface, China 2.8 ίντσες TFT κατασκευαστής προμηθευτής εισαγωγή προϊόντος
Το προϊόν αυτό είναι μια οθόνη υψηλής ανάλυσης PPI με διαγώνιο 2,8 ιντσών και ανάλυση 480x640.χρησιμοποιεί τεχνολογία οθόνης πλήρους θέσης IPS για να κάνει αυτό το προϊόν κατάλληλο για ορισμένες εφαρμογές υψηλού επιπέδου.
Η μονάδα LCD TFT SF-TO280PY-8990B-N είναι μια διάγωνη μεγέθους 2,8 ιντσών με μορφή πορτρέτου 480x640 υψηλής ανάλυσης πλήρους χρωματικής οθόνης, η μονάδα LCD SF-TO280PY-8990B-N υποστηρίζει τη διεπαφή RGB.Η διεπαφή είναι εξατομικεύσιμηΤο μοντέλο SF-TO280PY-8990B-N έχει διαστάσεις μονάδας 50 ((W) x 69,2 ((L) x 2,35 ((T) mm και μέγεθος ενεργού χώρου 43,20 x 57,60 mm. Το SF-TO280PY-8990B-N είναι ενσωματωμένο με το ILI9806E,ή ST7701 ή ισοδύναμος ελεγκτής IC οδηγού στην ενότηταΤο μοντέλο αυτό έχει θερμοκρασία λειτουργίας από -20 έως 70 βαθμούς.και θερμοκρασία αποθήκευσης -30 έως 80 βαθμούς.
Το μοντέλο έχει χρησιμοποιηθεί ευρέως σε τερματικό POS, αναγνώστης μετρητών, ενσωματωμένα συστήματα, αυτοματισμό, GPS, ιατρικό εξοπλισμό, βιομηχανική συσκευή,εξοπλισμός ασφαλείας που απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας.
Ειδικές απαιτήσεις μηχανικής:
| Τμήμα | Ειδικότητα | ΕΝΩΡΙΑ |
| Δείξτε το μέγεθος | 2.8 | χιλιοστό |
| ΔΕΣΜΕΝΕΣ ΟΥΤΛΑΙΝΑΣ | 50*69.2*2.35 | χμ |
| Κύκλος ελέγχου οδηγού | ILI9806E-2C | - |
| Τύπος διεπαφής | RGB | λίγο |
Περιγραφή PIN:
| Πίνακα αριθμού. | Σύμβολο | Λειτουργία |
| 1 | LED- | Πίσω φως LED (Καθοδίου) |
| 2 | LED+ | Πίσω φως LED ((Ανόδος) |
| 3 | Εθνική Τράπεζα | Γη |
| 4 | ΔΕΔ | Ηλεκτρική τροφοδοσία. 2.8V |
| 5 έως 12 | DB0-DB7(B0-B7) | Δεδομένα RGB μπλε |
| 13-20 |
DB8-DB15(G0-G 7) |
Πληροφορίες RGB πράσινο |
| 21-28 |
DB16-DB23(R0-R 7) |
Δεδομένα κόκκινου RGB |
| 29 | Εθνική Τράπεζα | Γη |
| 30 | PCLK | Σήμα ρολογιού με κηλίδες για λειτουργία διεπαφής RGB |
| 31 | ΔΕΔ | Ηλεκτρική τροφοδοσία. 2.8V |
| 32 | HSYNC | Σήμα συγχρονισμού γραμμής για λειτουργία διεπαφής RGB |
| 33 | VSYNC | Σήμα συγχρονισμού πλαισίου για λειτουργία διεπαφής RGB |
| 34 | DE | Σήμα ενεργοποίησης δεδομένων για λειτουργία διεπαφής RGB |
| 35 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 36 | Εθνική Τράπεζα | Γη |
| 37 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου |
| 38 | Επαναφορά | Εξωτερική είσοδος επαναφοράς. |
| 39 | ΣΚΛ | Ρολόι διεπαφής SPI |
| 40 | ΣΔΑ | Σειριακό σήμα εισόδου |
2.8 ίντσες 480X640 Dots Industrial TFT LCD Display Module RGB Interface, China 2.8 ίντσες TFT κατασκευαστής προμηθευτής Σχέδιο προϊόντος
Πίσω φωτισμός LED:
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | - | 3.2 | - | V | Αν=80 mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 80 | mA | - | ||
| Αντίστροφη τάση | Βρ | - | 5 | V | |||
| Απορρόφηση ισχύος | Pd | - | mW | ||||
| Φωτεινή ένταση για LCM |
- |
- | 260 | - | Cd/m2 | Αν=80mA | - |
| Ομοιομορφία για το LCM | 80 | % | Αν=80 mA | - | |||
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Οπτικά χαρακτηριστικά:
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 25 | 35 | Κυρία | (1) (((2) | |
|
2 |
Διαβίβαση (Χωρίς Πολωνιστής) |
T(%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
Ποσοστό αντίθεσης |
Αρ |
θ=0, Κανονικό Παρακολούθηση γωνία |
700 |
1000 |
- |
- |
(1) (((3) |
|
|
4 |
Παρακολούθηση Γωνία |
Ορίστε. | θR |
Επενδύσεις |
- | 85 | - |
Σημείο |
|
| θL | - | 85 | - | ||||||
| Βερ. | Θ+ | - | 85 | - | |||||
| Θ- | - | 85 | - | ||||||
|
5 |
Χρωματισμός |
Λευκό | X |
C-light |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Κόκκινο | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Πράσινο | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Μπλε | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

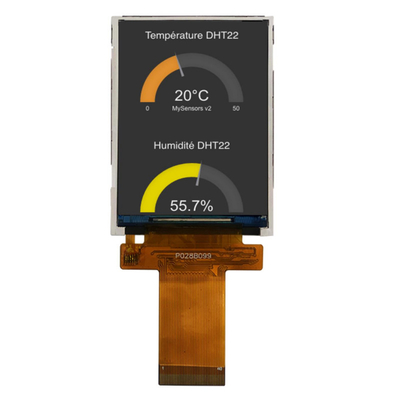

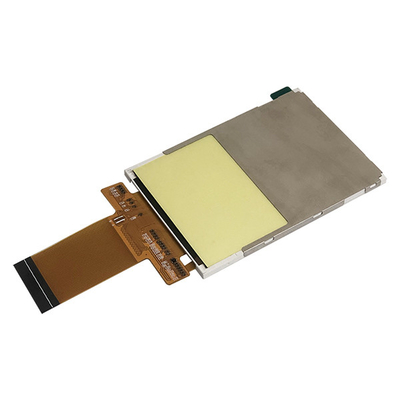

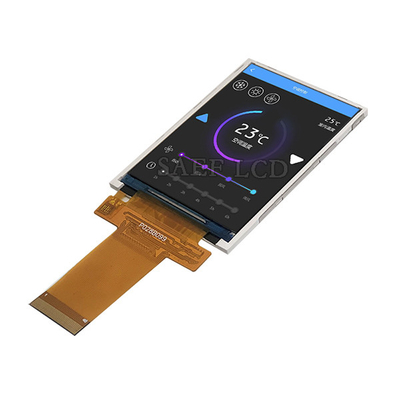

2.8 ίντσες 480X640 Dots Industrial TFT LCD Display Module RGB Interface, China 2.8 ίντσες TFT κατασκευαστής προμηθευτής Εικόνες προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Προβλεπόμενη χωρητική (PCAP) οθόνη αφής
Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.
Η τεχνολογία προγραμματισμένης χωρητικής οθόνης αφής έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
