Λεπτομέρειες:
|
| Προϊόν: | Εικονική οθόνη LCD 3,5 ιντσών | Απόφαση: | 320x240 κουκκίδες |
|---|---|---|---|
| οθόνη αφής: | με την οθόνη αφής PCAP | Φακός κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Στις έξι. | Διασύνδεση: | RGB ΔΙΕΠΑΦΗ |
| Σχεδιασμός Dim.: | 76.9x63.9x4.65 mm | Αριθμός πιν: | 54 καρφίτσες |
| ρεύμα τροφοδοσίας φώτων: | 20 μΑ | Δυνατότητα παροχής φωτισμού: | 19.2 Β |
| Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 320 cd/m2 |
| Πρόσθετη τάση τροφοδοσίας για λογική: | 10,6 έως 3,3 V | Τεχνολογία: | VDD+0.3 Β |
| Θερμοκρασία λειτουργίας: | -20 έως 70 °C | Θέρμανση αποθήκευσης: | -30 έως 80 °C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 3.5 ∆είκτης αφής LCD,54 Πιν LCD οθόνη αφής,Εικονική οθόνη LCD 320x240 |
||
3.5 " TFT LCD οθόνη αφής RGB 320x240 τοπίο 54 πιν με χωρητική οθόνη αφής εισαγωγή προϊόντος
Η SAEF TECHNOLOGY SF-TO350M-8840A-CT είναι μια κυψέλη LCD 3,5 ιντσών με τρανζίστορα λεπτής ταινίας ως ενεργά στοιχεία και περιέχει pixels.3) ίντσες μεταδοτικού τύπου κύριο πάνελ TN-LCD. Η ανάλυση του πάνελ είναι 320 ((RGB) x 240 pixels και μπορεί να εμφανίσει έως και 16,7M χρώμα.
Το SF-TO350M-8840A-CT είναι με PCAP οθόνη αφής OCA συνδεδεμένη, το PCAP είναι G + G δομή.
Το μοντέλο LCD SF-TO350M-8840A-CT TFT χρησιμοποιείται ευρέως σε μαύρο κουτί, έξυπνη συσκευή, κινητό POS, αναγνώστης μετρητών, φορητό τηλέφωνο GPS, φορητό μηχάνημα παραγγελίας τροφίμων, αναλυτές σήματος,Εργαστηριακό εξοπλισμό για το επάνω όροφο, σύστημα ασφαλείας, οικιακή αυτοματοποίηση, μίνι ακουστικό παίχτη, baby monitor και άλλες συσκευές χειρός, κλπ.
Χαρακτηριστικό:
| Προϊόν: | Εικονική οθόνη LCD 3,5 ιντσών |
| Ψήφισμα: | 320X240 κουκίδες |
| Κάλυψη φακού: | Προσαρμόσιμη |
| Διασύνδεση: | Διασύνδεση RGB |
| Αριθμός πιν: | 54 καρφίτσες |
| Εικόνα αφής: | Με οθόνη αφής PCAP |
| Φωτεινότητα επιφάνειας: | 320 Cd/m2 (μπορεί να προσαρμοστεί) |
| Κατεύθυνση θέασης: | Στις έξι. |
| Σχεδιασμός Dim.: | 76.9x63.9x4.65 χιλιοστά |
| ρεύμα τροφοδοσίας οπίσθιου φωτισμού: | 20 MA |
| Η τάση τροφοδοσίας φώτων: | 19.2 V |
| Σύνδεση: | Συμπλέκτης |
| Τεχνολογία: | VDD+0,3 V |
| Η τάση τροφοδοσίας για τη λογική: | 10,6 έως 3,3 V |
| Θερμοκρασία λειτουργίας: | -20 έως 70 °C |
| Θέρμανση αποθήκευσης: | -30 έως 80 °C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED-K1 | Εγώ... | Καθοδικός LED |
| 2 | LED-K2 | Εγώ... | Καθοδικός LED Συνδέεται με LED-K1 |
| 3 | LED-A1 | Εγώ... | Άνωση LED |
| 4 | LED-A2 | Εγώ... | Ηλεκτρονική ανόδα LED Συνδέεται με LED-A1 |
| 5-7 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση |
| 8 | /RESET | Εγώ... | Επαναφορά Pin |
| 9 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 10 | ΣΚΛ | Εγώ... | Σήμα ρολογιού SPI |
| 11 | ΔΕΠ | Εγώ... | Πιν εισόδου διεπαφής SPI |
| 12 | Β0 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (LSB) |
| 13-19 | Β1-7 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 20 | Γ0 | Εγώ... | ΕΠΙΤΡΟΠΟΙΗΣΗ ΕΠΙΤΡΟΠΟΙΗΣΗΣ |
| 21-27 | G1-7 | Εγώ... | Επικαιροποιημένο σήμα δεδομένων |
| 28 | R0 | Εγώ... | Ερυθρό σήμα δεδομένων (LSB) |
| 29-35 | R1-7 | Εγώ... | Ερυθρό σήμα δεδομένων |
| 36 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού |
| 37 | VSYNC | Εγώ... | Βιόμετρο σήματος συγχρονισμού |
| 38 | Δελτίο ΕΚΑΧ | Εγώ... | Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
| 39-40 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση |
| 41 | ΔΕΔ | Εγώ... | Πηγή ισχύος +2,8V |
| 42 | VDDIO | Εγώ... | 1.8V~2.8V Πηγή ισχύος |
| 43 | ΕΥ | Εγώ... | Πιν του πίνακα αφής |
| 44 | XL | Εγώ... | |
| 45 | YD | Εγώ... | |
| 46 | XR | Εγώ... | |
| 47-51 | Εθνική Κεντρική Αρχή | - | Όχι σύνδεση |
| 52 | ΕΝΑΒΟΛΗ | Εγώ... | Ενεργοποίηση ελέγχου δεδομένων εισόδου |
| 53-54 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα | Υπόθεση |
| Πρόσθετη τάση | Vf | 17.5 | 19.2 | 20.5 | V | Αν=20mA |
| Τρόπος τροφοδοσίας | Αν | - | 20 | - | mA | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - |
| Απορρόφηση ισχύος | Pd | - | 288 | - | mW | - |
| Η ένταση του φωτός | 260 | 320 | 350 | Cd/m2 | Αν=20mA | |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=20mA |
| Χρώμα φωτισμού πίσω | Λευκό | |||||
Δοκιμή αξιοπιστίας
| Άρθρο | Υπόθεση | Χρόνος (hrs) | Εκτίμηση |
| Υψηλή θερμοκρασία. | 80°C | 120 |
Δεν υπάρχουν ανωμαλίες. σε λειτουργίες και εμφάνιση |
|
Υψηλή θερμοκρασία.
|
70°C | 120 | |
| Χαμηλή θερμοκρασία | -30°C | 120 | |
| Χαμηλή θερμοκρασία. | -20°C | 120 | |
| Η υγρασία | 60°C/ 90%RH | 120 | |
| Θερμικό σοκ Temp. Cycle |
-20 °C ¬ 25 °C ® 70 °C (0,5 ώρα ¬ 5 λεπτά ® 0,5 ώρα) |
10 κύκλοι |

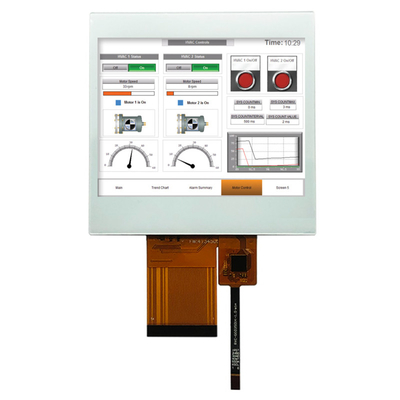

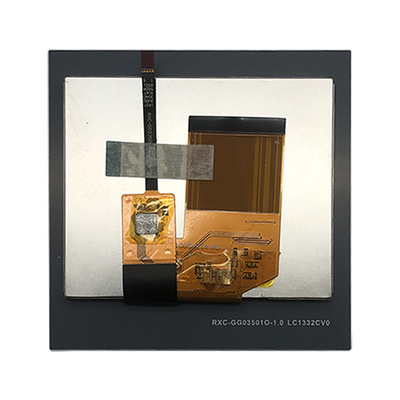

3.5" TFT LCD οθόνη αφής RGB 320x240 τοπίο 54 πιν με χωρητική οθόνη αφής Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Προβλεπόμενη χωρητική επαφή (PCAP)
Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.
Η τεχνολογία προγραμματισμένης χωρητικής οθόνης αφής έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
Κλειστή λέξη αναζήτησης: tft 3,5", 3,5" tft lcd, 3,5" tft lcd, 3,5 ιντσών tft lcd, tft lcd 3.5, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη LCD οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη,3,5 ιντσών οθόνη LCD, 3,5 ιντσών RGB TFT, TFT 3,5 ιντσών RGB, 3,5 QVGA, Κίνα 3,5 ιντσών TFT.
