Λεπτομέρειες:
|
| Προϊόν: | 3.5 ιντσών TFT LCD οθόνη αφής | Απόφαση: | 320x480 HVGA |
|---|---|---|---|
| Κατεύθυνση θέασης: | 12 η ώρα. | Αριθμός πιν: | 40 πινάκια |
| Διασύνδεση: | MCU 8/16BIT, SPI 3/4 καλώδιο | Φωτεινότητα επιφάνειας: | 500 cd/m2 (νίτσες) |
| Σχεδιασμός Dim.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) | Ενεργός χώρος: | 48.96 ((H) x73.44 ((V) (mm) |
| Εικόνα αφής: | Με χωρητικό πάνελ αφής | Κύκλος ελέγχου οδηγού: | ILI9488 |
| Οδηγός CTP: | FT6336U | Σύνδεση: | Συμπλέκτης |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 3.5 ιντσών TFT LCD οθόνη αφής,Εικονική οθόνη LCD SPI MCU |
||
Σχετικά με αυτό το προϊόν SFTO350PY-7118A-CT TFT με μονάδα οθόνης αφής
Η οθόνη αφής LCD SFTO350PY-7118A-CT της SAEF Technology είναι μια οθόνη TN 3,5 ιντσών σχεδιασμένη ειδικά για εφαρμογές που απαιτούν οθόνη υψηλής ανάλυσης και υψηλής φωτεινότητας.Ακολουθεί λεπτομερή εισαγωγή του προϊόντος:
Κατεύθυνση εγκατάστασης:
-Το τυποποιημένο προϊόν είναι μια μονάδα LCD κάθετης λειτουργίας, κατάλληλη για τα περισσότερα σενάρια εφαρμογής κάθετης εγκατάστασης.
-Αν χρειάζεστε ειδικές απαιτήσεις όπως οριζόντια λειτουργία, μπορείτε να επικοινωνήσετε μαζί μας για τεχνική υποστήριξη και εξατομικευμένες υπηρεσίες.
Σενάρια εφαρμογής:
- Κατάλληλο για διάφορες εφαρμογές, όπως βιομηχανικοί πίνακες ελέγχου, ιατρικός εξοπλισμός, όργανα, συσκευές έξυπνου σπιτιού κλπ.
Σε βιομηχανικούς πίνακες ελέγχου, η μονάδα οθόνης αφής LCD SFTO350PY-7118A-CT της SAEF Technology μπορεί να διαδραματίσει πολλαπλούς ρόλους, βελτιώνοντας την λειτουργική απόδοση και την εμπειρία του χρήστη.η τεχνολογία οθόνης αφής χωρητικότητας και τα χαρακτηριστικά οθόνης υψηλής φωτεινότητας της μονάδας SFTO350PY-7118A-CT την καθιστούν ιδανική επιλογή για βιομηχανικά πάνελ ελέγχου, ειδικά σε καταστάσεις όπου απαιτείται ακριβής έλεγχος και σαφής εμφάνιση.Η εν λόγω ενότητα μπορεί να βελτιώσει το επίπεδο νοημοσύνης και τη λειτουργική ευκολία των συστημάτων βιομηχανικής αυτοματοποίησης..
Χαρακτηριστικά
| Προϊόν: | 3.5 ιντσών TFT LCD οθόνη αφής |
| Ψήφισμα: | 320x480 HVGA |
| Διασύνδεση: | MCU 8/16BIT, SPI 3/4 καλώδιο |
| Αριθμός πιν: | 40 πινάκια |
| Κατεύθυνση θέασης: | 12 η ώρα. |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 (νίτσες) |
| Σχεδιασμός Dim.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) |
| Ενεργός χώρος: | 48.96 ((H) x73.44 ((V) (mm) |
| Εικόνα αφής: | Με χωρητικό πίνακα αφής |
| Οδηγός: | FT6336U |
| Διοικητικός παράγοντας | ΙΛΙ9488 |
| Σύνδεση: | Συμπλέκτης |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Μηχανολογικό σχεδιασμό
Ορισμός καρφίτσης διεπαφής
|
Πινάκια- Όχι, όχι, όχι. |
Σύμβολο | Λειτουργία |
| 1 | XL | Αγγίξτε την αριστερή γραμμή. |
| 2 | ΕΥ | Αγγίξτε το επάνω κύκλωμα |
| 3 | XR | Αγγίξτε τη δεξιά γραμμή. |
| 4 | YD | Αγγίξτε την κάτω γραμμή. |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | ΔΕΔΔΚ | Ηλεκτρική τροφοδοσία 1.8V |
| 7 | ΚΑΚ | Ηλεκτρική τροφοδοσία 2.8V |
| 8 | ΕΜΑΡΚΑ | Σήμα συγχρονισμού καρέ |
| 9 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου (ενεργό χαμηλό) |
| 10 | RS | Παράλληλη εμφάνιση δεδομένων/εντύπου επιλογής εντολών |
| 11 | WR/SPI_SCL | Ενεργοποίηση εγγραφής σε παράλληλη διεπαφή MCU 8080 / πιν SCL ως Serial Clock |
| 12 | ΕΠ και ΕΤ | Διάβασμα ενεργοποιημένο σε παράλληλη διεπαφή MCU 8080. |
| 13 | SPI_SDA | Δίπλωμα εισόδου/εξόδου σειριακών δεδομένων με αμφίδρομο τρόπο |
| 14 | SPI_SDO | Έκδοση σειριακών δεδομένων |
| 15 | Επαναφορά | Εξωτερική είσοδος επαναφοράς. |
| 16 | Εθνική Τράπεζα | Γη |
| 17-32 | DB0-DB15 | MCU παράλληλη διεπαφή λεωφορείου δεδομένων. |
| 33 | LEDA | Πίσω φως LED ((Ανόδος) |
| 34-36 | LEDK | Πίσω φως LED (Καθοδίου) |
| 37 | Εθνική Τράπεζα | Γη |
| 38 | Δελτίο ΕΚ | Επιλέξτε τη λειτουργία διεπαφής |
| 39 | Δελτίο ΕΕ | Επιλέξτε τη λειτουργία διεπαφής |
| 40 | IM2 | Επιλέξτε τη λειτουργία διεπαφής |
Ορισμός της καρφίτσας της χωρητικής οθόνης αφής
| 1 | CTP_RST | Επαναφορά της οθόνης αφής |
| 2 | CTP_INT | Σήμα διακοπής οθόνης αφής |
| 3 | CTP_SDA | Σήμα δεδομένων οθόνης αφής |
| 4 | CTP_SCL | Σήμα ρολογιού οθόνης αφής |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | ΔΕΔ | Ηλεκτρική τροφοδοσία |
Οπτική προδιαγραφή
| Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
|
Λευκή φωτεινότητα (Κέντρο) |
Επτά |
Θ=0 ΚανονικόΠαρακολούθηση ΓωνίαΙΒΛ= 120mA |
- Δεν ξέρω. | 300 | - Δεν ξέρω. | cd/m2 | |
| Χρόνος απόκρισης | Tr+Tf | - Δεν ξέρω. | 20 | 40 | ms | ||
| Αναλογία αντίθεσης | Επενδύσεις | - Δεν ξέρω. | 500 | - Δεν ξέρω. | - Δεν ξέρω. | ||
|
ΧρώμαΧρωματικότητα (CIE1931) |
λευκό | Wx | 0.292 | 0.307 | 0.322 | ||
| Ο Γουάι | 0.312 | 0.327 | 0.342 | ||||
|
Γωνία θέασης |
Χορ |
ΘL |
CR≥10 |
- Δεν ξέρω. | 70 | - Δεν ξέρω. | |
| ΘR | - Δεν ξέρω. | 70 | - Δεν ξέρω. | ||||
|
Βε |
ΘU | - Δεν ξέρω. | 60 | - Δεν ξέρω. | |||
| ΘD | - Δεν ξέρω. | 60 | - Δεν ξέρω. | ||||
| Ομοιότητα φωτεινότητας | Μέσος όρος | Θ=0 | 80 | 90 | - Δεν ξέρω. | % | |
| Χρωματική διάσταση | NTSC | Θ=0 | 57 | 60 | - Δεν ξέρω. | % | |
| Οπτιμική κατεύθυνση θέασης | 12 0' Clock | ||||||
Ηλεκτρικά χαρακτηριστικά
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Αναλογική τάση τροφοδότησης | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔΔ | 1.65 | 1.8 | 3.3 | |
| Σημείο εισόδου | ΧΙΒ | 0.7VDDI | - | ΔΕΔΔ | V |
| VIL | Εθνική Τράπεζα | - | 0.3VDDI | V |
Χαρακτηριστικά του φωτισμού από πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| ρεύμα LED | ΙΙ | - | 90 | 120 | mA |
| Ηλεκτρική τάση | Επικεφαλής | - | 2.8 | 3.2 | V |
| Διάρκεια ζωής λειτουργίας LED | Ηρ | 30000 | 40000 | Η ώρα |

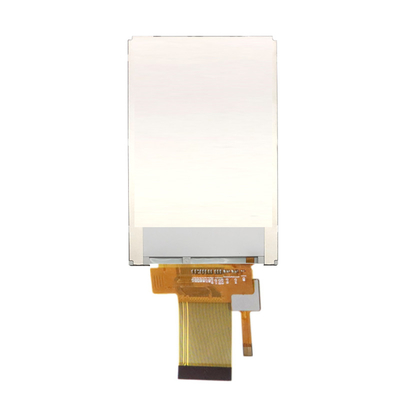

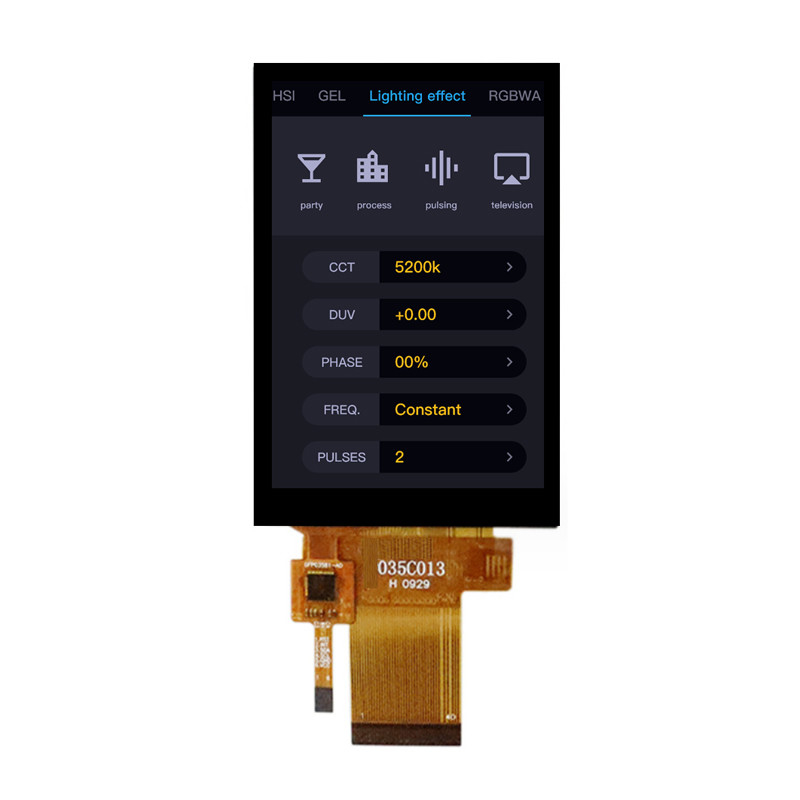

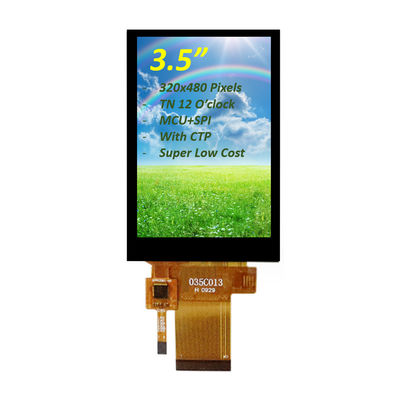

Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Κλειστή λέξη αναζήτησης: TFT LCD οθόνη 3,5 ιντσών με CTP, PCAP TFT LCD 3,5 ιντσών, tft 3,5 ", 3,5 " tft lcd, 3,5 " tft lcd, 3,5 ιντσών tft lcd, tft lcd 3.5, 3,5 " tft οθόνη, 3,5 " tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη LCD οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη, 3,5 ιντσών tft οθόνη,3,5 ιντσών οθόνη LCD, 320x480 TFT, 3,5 ιντσών 320x480, 3,5 ιντσών RGB
