Λεπτομέρειες:
|
| Προϊόν: | 3οθόνη TFT 0,7 ιντσών | Απόφαση: | 480x800 |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | ΧΧ8369-Α01 | οθόνη αφής: | χωρίς |
| Διάσταση γυαλιού κάλυψης: | Μπορεί να προσαρμοστεί | Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης |
| Διασύνδεση: | RGB 18 bit | Σύνδεση: | Τύπος συνδέσμου |
| Αριθμός πιν: | 40 καρφίτσες | Φωτεινότητα επιφάνειας: | 300 cd/m2 (νίτσες) |
| Σχεδιασμός Dim.: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) | Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 30,7 ιντσών TFT LCD οθόνη |
||
3.7 ιντσών TFT LCD οθόνη, 3.7 " LCD οθόνη 480x800 Pixels εισαγωγή προϊόντος
Χαρακτηριστικά
Πληροφορίες για το προϊόν
| Προϊόν: | 3Ηθόνη TFT 0,7 ιντσών |
| Ψήφισμα: | 480x800 |
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης |
| Διοικητικός παράγοντας | ΧΧ8369-Α01 |
| Εικόνα αφής: | Χωρίς |
| Μέγεθος γυαλιού κάλυψης: | Μπορεί να Προσαρμοστεί |
| Διασύνδεση: | RGB 18 bit |
| Σύνδεση: | Τύπος συνδέσμου |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 (νίτσες) |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Αριθμός πιν: | 40 πινάκια |
| Σχεδιασμός Dim.: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) |
| Διάρκεια ζωής LED: | 40,000 ώρες |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
3.7 ιντσών TFT LCD οθόνη, 3.7 ιντσών οθόνη LCD 480x800 Pixels Σχέδιο προϊόντος
Ορισμός πιν
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | Εθνική Τράπεζα | Εγώ... | Γη |
| 2 | Διάταξη AVDD ((2,8V) | Εγώ... | Ηλεκτρική τροφοδοσία |
| 3 | Διάταξη 1. | Εγώ... | Ηλεκτρική τροφοδοσία 1.8V τάση |
| 4-9 | R5-R0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 10 - 15 | G5-G0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 16-21 | Β5-Β0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 22 | Επικαιροποίηση | Εγώ... | Σημείο εισόδου LCM Reset |
| 23 | Επικαιροποίηση | Εγώ... | Σημείο σε RGB I/F. |
| 24 | Επικαιροποίηση: | Εγώ... | Οριζόντιο συγχρονισμό. |
| 25 | SPI_SDO | Εγώ... | Σειριακό σήμα εξόδου σε SPI I/F. |
| 26 | SPI_SDI | Εγώ... | Σειριακό σήμα εισόδου σε SPI I/F. |
| 27 | SPI_SCLK | Εγώ... | Σύγχρονο σήμα ρολογιού σε SPI I/F. |
| 28 | SPI_CS | Εγώ... | Το chip επιλέγει την πένα εισόδου (Low enable) στο SPI I/F. |
| 29 | Επικαιροποίηση | Εγώ... | Σημάδι ρολογιού των pixel σε RGB I/F. |
| 30 | Επικαιροποίηση | Εγώ... | Ενεργοποιημένο σήμα δεδομένων στη λειτουργία RGB I/F 1. |
| 31 | LEDK8 | Ο | Καθοδικός LED |
| 32 | LEDK7 | Ο | Καθοδικός LED |
| 33 | LEDK6 | Ο | Καθοδικός LED |
| 34 | LEDK5 | Ο | Καθοδικός LED |
| 35 | LEDK4 | Ο | Καθοδικός LED |
| 36 | LEDK3 | Ο | Καθοδικός LED |
| 37 | LEDK2 | Ο | Καθοδικός LED |
| 38 | LEDK1 | Ο | Καθοδικός LED |
| 39 | LEDA | Ο | Άνωση LED |
| 40 | Εθνική Τράπεζα | Εγώ... | Γη |
Μέγιστο απόλυτο όριο
Χαρακτηριστικά DC
Ηλεκτρικά-οπτικά χαρακτηριστικά
Οπτικά χαρακτηριστικά

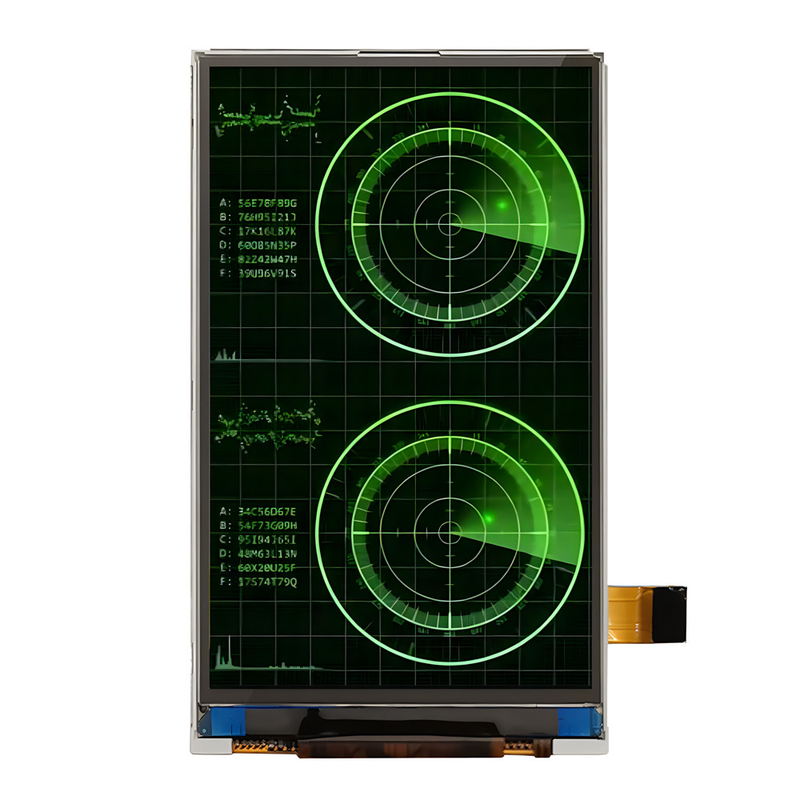

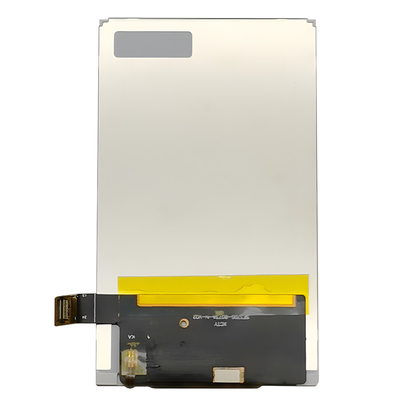

30,7 ιντσών TFT LCD οθόνη, 3,7 ιντσών οθόνη LCD 480x800 Pixels Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Κλειστή λέξη αναζήτησης: tft 3.7", 3.7 tft lcd, 3.7" tft lcd, 3.7 ιντσών tft lcd, tft lcd 3.7, 3,7 " tft οθόνη, 3,7 " tft οθόνη, 3,7 ιντσών tft οθόνη, tft οθόνη 3,7 ιντσών, tft οθόνη 3,7", 3,7 ιντσών tft οθόνη lcd, 3,7 " tft οθόνη, 3,7 ιντσών tft οθόνη, tft οθόνη 3,7 ιντσών, tft οθόνη 3,7 ",3,7 ιντσών οθόνη LCD, WVGA TFT, 3,7 ιντσών WVGA, 3,7 ιντσών 480x800, hx8369 TFT
