Λεπτομέρειες:
|
| Προϊόν: | 20,8 ιντσών οθόνη TFT | Απόφαση: | 240*320 |
|---|---|---|---|
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | ΠΕΠ |
| Κύκλος ελέγχου οδηγού: | ΙΛΙ9341V | Εικόνα αφής: | Χωρίς πίνακα αφής |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη | Αριθμός πιν: | 13 πινάκια |
| Σύνδεση: | Επενδύσεις σε ηλεκτρική ενέργεια | Φωτεινότητα επιφάνειας: | 500 cd/m2 |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | επίδειξη 2,8 ίντσας tft LCD,SPI Serial Interface TFT LCD οθόνη |
||
2.8 ίντσες TFT LCD οθόνη 240x320 Dots TN SPI Interface εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
Το SF-TC280P-8722B-N είναι ένα 2,8 ιντσών SPI TFT-LCD με μορφή πορτρέτου με ανάλυση 240x320 pixels.η τάση λειτουργίας του ((Vdd) κυμαίνεται από 2.6V έως 3.3V, τυπική τιμή 2.8V. Η κατεύθυνση προβολής αυτού του μοντέλου είναι 12 ωρών και η αναλογία αντίθεσης 400:1.
Το SF-TC280P-8722B-N είναι ένα TFT-LCD με λειτουργία πορτρέτου με φωτεινότητα 500 νιτ (τυπική τιμή). Το SF-TC280P-8722B-N μπορεί να λειτουργεί σε θερμοκρασίες από -20 °C έως +70 °C,Η θερμοκρασία αποθήκευσης κυμαίνεται από -30°C έως +80°CΕίναι ιδανικό για σύστημα θυρών ασφαλείας, μίνι ακουστικό παίχτη, baby monitor και άλλες συσκευές χειρός.
2.8 ίντσες TFT LCD οθόνη 240x320 Dots TN SPI Interface Σχέδιο προϊόντος
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LEDK | Εγώ... | Καθοδικός LED |
| 2 | LEDA | Εγώ... | Άνωση LED |
| 3 | Εθνική Τράπεζα | Εγώ... | Ηλιακή υποδομή |
| 4 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 5 | RS | Εγώ... | Στο 4-γραμμικό SPI, αυτή η καρφίτσα χρησιμοποιείται ως D/CX (επιλογή δεδομένων/ εντολών). |
| 6 | ΣΚΛ | Εγώ... | Στην κατά σειρά διεπαφή, αυτό χρησιμοποιείται ως SCL. |
| 7 | Επαναφορά | Εγώ... | Αυτή η καρφίτσα χρησιμοποιείται για να επιλέξετε το Data ή το Command στην παράλληλη διεπαφή |
| 8 | ΔΕΠ | Εισαγωγή/Εξόδου | Σημείο εξόδου |
| 9 | ΣΔΑ | Εγώ... | Σημείο εισόδου |
| 10 | Εθνική Τράπεζα | Εγώ... | Ηλιακή υποδομή |
| 11 | ΔΕΔ | Εγώ... | Ηλεκτρική τροφοδοσία1.8V/2.8V Πρόταση |
| 12 | ΔΕΔ | Εγώ... | Ηλεκτρική τροφοδοσία2.8V τάση |
| 13 | Εθνική Τράπεζα | Εγώ... | Ηλιακή υποδομή |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | 12 | 15 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=80MA | - |
| Τρόπος τροφοδοσίας | Αν | - | 80 | 80 | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 256 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
- | 500 | - | Cd/m2 | Αν=80MA | Χωρίς CTP |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=80MA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 25 | - | Κυρία | (1) (((2) | |
| 2 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
300 | 400 | - | - | (1) (((3) | |
| 3 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | 60 | - | Σημείο | - | |
| θL | 60 | - | |||||||
| Βερ. | Θ+ | - | 60 | - | |||||
| Θ- | - | 45 | - | ||||||

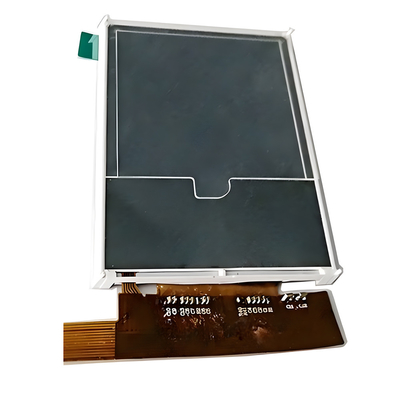

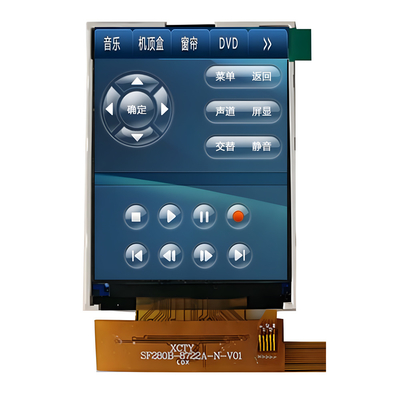

2.8 ιντσών TFT LCD οθόνη 240x320 Dots TN SPI Interface Εικόνα προϊόντος
