Λεπτομέρειες:
|
| Προϊόν: | 3Μονάδα LCD 0,5 ιντσών | Απόφαση: | 320x480 εικονοκύτταρα |
|---|---|---|---|
| Κατεύθυνση θέασης: | 12 η ώρα | Εικόνα αφής: | Ανθεκτική επιτροπή αφής |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη/προαιρετική | Διασύνδεση: | Δικαίωμα RGB/MCU |
| Αριθμός πιν: | 45 καρφίτσες | Σύνδεση: | ZIF FPC |
| Φωτεινότητα επιφάνειας: | 300 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
| Επισημαίνω: | 320x480 TFT LCD,Ανθεκτική οθόνη αφής TFT LCD,3.5 ιντσών TFT LCD |
||
3.5" 320x480 TFT LCD 12 η ώρα
Αριθμός υποδείγματος SF-TC350H-8677A1-T
Η SF-TC350H-8677A1-T είναι μια μονάδα TFT-LCD. Αποτελείται από ένα πάνελ TFT-LCD, driver IC, FPC,μια μονάδα πίσω φωτισμού και μια αντίστοιχη οθόνη αφής.Η περιοχή οθόνης 5 ′′ περιέχει 320X ((RGB) X480 εικονοστοιχεία και μπορεί να εμφανίσει έως 262K χρώματα.Το προϊόν αυτό συμμορφώνεται με το περιβαλλοντικό κριτήριο RoHS.
Το SF-TC350H-8677A1-T είναι ένα τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο τρισδιάστατο.Αυτή η μονάδα οθόνης TFT χρησιμοποιεί IC ILI9488 που υποστηρίζει διεπαφή MCU + RGBΗ ενότητα LCD TFT 320x480 έχει φωτεινότητα 300 cd/m2 με αναλογία αντίθεσης (τυπική τιμή) 500:1Η μονάδα λειτουργεί σε θερμοκρασία -20 έως +70°C, η θερμοκρασία αποθήκευσης κυμαίνεται από -30 έως +80°C.
Ανθεκτικός οθόνος αφής 3,5" TFT LCD σχεδίαση προϊόντος
![]()
![]()
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | Εθνική Τράπεζα | Εγώ... | Γη |
| 2 | LEDA | Ο | Άνωση LED |
| 3 | LEDK | Ο | Καθοδικός LED |
| 4 | Εθνική Τράπεζα | Εγώ... | Γη |
| 5 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 6 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 7 | Εθνική Τράπεζα | Εγώ... | Γη |
| 8 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 9 | VSYNC | Εγώ... | Σημείο κάθετου συγχρονισμού πλαισίου |
| 10 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού γραμμής |
| 11 | Δελτίο ΕΚΑΧ | Εγώ... | Σημάδι ρολογιού σημείων για λειτουργία διεπαφής RGB |
| 12 | ΕΝΑΒΟΛΗ | Εγώ... | Σήμα ενεργοποίησης δεδομένων για λειτουργία RGB διεπαφής |
| 13 | Εθνική Τράπεζα | Εγώ... | Γη |
| 14 | Δελτίο ΕΕ | Εγώ... | Επιλέξτε το σήμα λειτουργίας διεπαφής. |
| 15 | IM2 | Εγώ... | Επιλέξτε το σήμα λειτουργίας διεπαφής. |
| 16-31 | DB15-DB0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 32 | Εθνική Τράπεζα | Εγώ... | Γη |
| 33 | ΣΔΑ | Εγώ... | Σειριακό σήμα εισόδου |
| 34 | WRX-SCL | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
| 35 | CSX | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 36 | Εθνική Τράπεζα | Εγώ... | Γη |
| 37 | XR | Ο | Πιν του πίνακα αφής |
| 38 | YD | Ο | Πιν του πίνακα αφής |
| 39 | XL | Ο | Πιν του πίνακα αφής |
| 40 | ΕΥ | Ο | Πιν του πίνακα αφής |
| 41 | DCX | Εγώ... | Σήμα επιλογής μητρώου |
| 42 | Δελτίο ΕΕ | Εγώ... | Επιλέξτε το σήμα λειτουργίας διεπαφής. |
| 43 | RDX | Εγώ... | Διάβασμα σήματος |
| 44 | Εθνική Τράπεζα | Εγώ... | Γη |
| 45 | ΤΕ | Εγώ... | Λειτουργεί ως σήμα εξόδου TE (Tearing Effect) |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | - | 19.2 | - | V | Αν=20 mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 20 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | - | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
- | 300 | - | Cd/m2 | Αν=20mA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=20 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Προδιαγραφές οθόνης αφής
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | μονάδα | Σημείωση |
| Διαφάνεια | - | - | 82 | - | % | JIS K-7105 |
| Ομίχλη | - | - | 1 | - | % | JIS K-7105 |
| Σκληρότητα της επιφάνειας | - | - | 3 | - | H | 150gf 45° |
| Δυνατότητα απολέπισης FPC | - | 5 | - | N | προς τα πάνω 90° | |
| Δυνατότητα κάλυψης | - | - | 3 | - | κύκλος | R=1.0, 90° |
| Δύναμη εισόδου | - | - | 50 | Γυναίκα | - | |
| Διορισμένη τάση | Επικοινωνία | 7 | V | Δ.Σ. | ||
| Αντίσταση στον άξονα Χ | Rx | 150 | 500 | Πίνακας PIN FPC | ||
| Αντίσταση στον άξονα Χ | Ρυ | 300 | 900 | |||
| Γραμμικότητα | - | - | ±1.5 | ±2.0 | % | - |
| Μιλώντας. | - | - | - | 15 | ms | - |
| Αντίσταση μόνωσης | Ρι | 10 | - | - | MΩ | - |
| Σημειώσεις | - | 100,000 | - | - | Χρόνος | - |
| Εισαγωγή Ζωή | - | 1,000,000 | - | - | Χρόνος | - |
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 12 | 24 | Κυρία | (1) (((2) | |
| 2 | Διαπερατότητα (χωρίς πόλωση) | T(%) | - | - | 14.74 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
400 | 500 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | - | 70 | - | Σημείο | - |
| θL | - | 70 | - | ||||||
| Βερ. | Θ+ | - | 70 | - | |||||
| Θ- | - | 60 | - | ||||||
| 5 | Χρωματικότητα | Λευκό | X | C-light | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Κόκκινο | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Πράσινο | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Μπλε | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

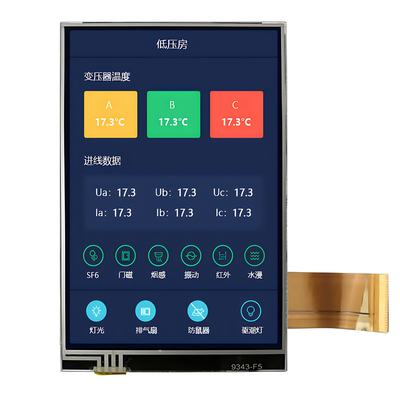

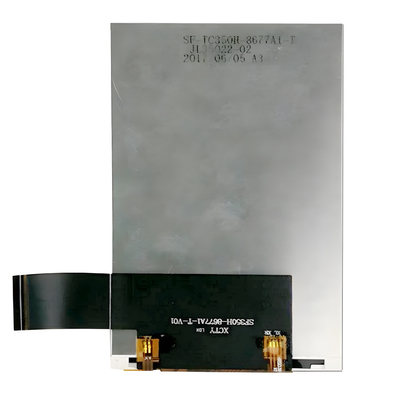

Εικόνα προϊόντος TFT LCD με ανθεκτική οθόνη αφής 3,5"
![]()
![]()
