Λεπτομέρειες:
|
| Προϊόν: | 9 ιντσών RTP TFT | Απόφαση: | 800 RGB x 480 |
|---|---|---|---|
| Εικόνα αφής: | RTP | Διασύνδεση: | RGB |
| Φωτεινότητα επιφάνειας: | 400 cd/m2 (νίτσες) | Κατεύθυνση θέασης: | 6H |
| Αριθμός πιν: | 50 πινάκια | Σχεδιασμός Dim.: | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) (mm) |
| Ενεργός χώρος: | 201.8 (H) x 114.5 ((V) (mm) | Επεξεργασία επιφάνειας: | Σκληρή επικάλυψη ((3H) |
| Εμφάνιση χρωμάτων: | 16.7 Μ | Σύνδεση: | ΔΕΠ |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 9 ιντσών TFT Μοντέλο,Μονάδα TFT 50Pin Interface,Τμήμα TFT βιομηχανικής ποιότητας |
||
Βιομηχανική/Ιατρική Τύπου 9 ιντσών TFT με RTP εισαγωγή προϊόντος
Η τεχνολογία SAEF SFTO900SH-7170A4T είναι μια οθόνη αφής LCD βιομηχανικής / ιατρικής κλάσης 9 ιντσών με ανάλυση 1280x800 pixels.Η φωτεινότητα του SFTO900SH-7170A4T είναι 400cd/m2Χρησιμοποιείται ευρέως σε όργανα και μετρητές, συσκευές GPS, τερματικά POS, αναγνώστες μετρητών, σαρωτές, οικιακή αυτοματοποίηση, τηλεφωνικές συνεδρίες, αναλυτές, οικιακές συσκευές, οικιακή αυτοματοποίηση,και συστήματα ασφαλείας.
Αυτή η οθόνη TFT βιομηχανικής ποιότητας 9 ιντσών μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -20 °C έως +70 °C, με εύρος θερμοκρασίας αποθήκευσης από -30 °C έως +80 °C.Αυτό το προϊόν συνοδεύεται από μια αντίσταση οθόνη αφής με διαστάσεις 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm, υποστηρίζει 24bit RGB διεπαφή, και 50 πινάκια (σύνδεση zip).
Χαρακτηριστικά
| Άρθρο | Προδιαγραφές |
| Μέγεθος οθόνης LCD | 9.0 ίντσες (διαγώνια) |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si |
| Απόφαση | 800 × 3 ((RGB) × 480 |
| Τρόπος εμφάνισης | Κανονικά λευκό, μεταδοτικό |
| Σημεία | 0.0825(W) × 0,2327(H) mm |
| Ενεργός χώρος | 198.000(W) × 111,696 ((H) mm |
| Μέγεθος μονάδας | 211.1 ((W) × 126,5 ((H) × 5,9 ((D) mm |
| Μέγεθος μονάδας (με RTP) | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) mm |
| Επεξεργασία επιφάνειας | Αντιφωτισμός |
| Χρωματική διάταξη | Διάταξη RGB |
| Διασύνδεση | RGB |
| Κατεύθυνση προβολής ((Γκρι Αντίστροφη) | 6 η ώρα |
| Κατανάλωση ισχύος οπίσθιου φωτισμού | 2.046W ((Τύπος.) |
| Κατανάλωση ισχύος των πάνελ | 0.360W ((Τύπος.) |
| Βάρος | ΔΕΠ |
Βιομηχανικό/Ιατρικό Τύπο 9 ιντσών TFT με σχέδιο προϊόντος RTP
Απόλυτες μέγιστες αξιολογήσεις
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
|
| - Μίνι. | Μαξ. Μαξ. | ||||
|
Δυναμική τάση |
DVDD | -Τίποτα.3 | 5.0 | V | |
| ΑVDD | -Τίποτα.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - Δώδεκα.0 | - Δύο.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Θερμοκρασία λειτουργίας Θερμοκρασία αποθήκευσης |
Πάνω | -20 | 70 | °C | |
| TST | - 30 | 80 | °C | ||
| Αντίστροφη τάση LED | ΒΡ | - | 1.2 | V | Κάθε LED Σημείωση 2 |
| Ηλεκτρονικό ρεύμα | ΑΝ | - | 25 | mA | Κάθε LED |
Τυπικές συνθήκες λειτουργίας
(GND=AVSS=0V, σημείωση 1)
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
|
Δυναμική τάση |
DVDD | 3.0 | 3.3 | 3.6 | V | Σημείωση 2 |
| ΑVDD | 10.2 | 10.4 | 10.6 | V | ||
| VGH | 16.3 | 17.0 | 17.7 | V | ||
| VGL | - Πέντε.7 | - Πέντε.0 | - Τέσσερα.3 | V | ||
| Τετάρτη | VCOM | 3.2 | 4.2 | 5.2 | V | Σημείωση 4 |
| Υψηλή τάση λογικής εισόδου | ΧΙΒ | 0.7 DVDD | - | DVDD | V |
Σημείωση 3 |
| Λογική εισόδου χαμηλής τάσης | VIL | 0 | - | 0.3 DVDD | V | |
Σημείωση 1: Βεβαιωθείτε ότι εφαρμόζετε πρώτα το DVDD και το VGL στην οθόνη LCD και στη συνέχεια το VGH.
Σημείωση 2: Η ρύθμιση DVDD πρέπει να αντιστοιχεί στην τάση εξόδου σήματος (βλέπε σημείωση 3) της πλακέτας συστήματος του πελάτη.
Σημείωση 3: DCLK,HS,VS,RESET,U/D, L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
Σημείωση 4: Το τυπικό VCOM είναι μόνο μια τιμή αναφοράς, πρέπει να βελτιστοποιηθεί σύμφωνα με κάθε LCM.
Τρέχουσα κατανάλωση
(GND=AVSS=0V)
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
|
ρεύμα για τον οδηγό |
ΙGH | - | 0.3 | 1 | mA | Δυναμικό ισχύος: |
| ΔΕΠ | - | 0.3 | 1 | mA | Διάταξη 5 | |
| ΔΕΔΔΔ | - | 5.5 | 10 | mA | VCC = 3,3V | |
| ΔΕΔΔΑ | - | 32 | 50 | mA | ΑVDD = 10,4V | |
Προϋποθέσεις οδήγησης με φώτα πίσω
|
|
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
| Τετάρτη | Επικεφαλής | 8.4 | 9.3 | 10.2 | V | Σημείωση 1 |
| Τρόπος ρεύματος για το φως LED | ΙΙ | 198 | 220 | 242 | mA | |
| Διάρκεια ζωής LED | - | 40,000 | - | - | Ηρ | Σημείωση 2 |
Σημείωση 1: Η τάση τροφοδοσίας LED ορίζεται από τον αριθμό των LED σε Ta=25°C και IL=220mA.
Σημείωση 2: Ο χρόνος ζωής του LED ορίζεται ως η μείωση της φωτεινότητας του ενότητας στο 50% της αρχικής φωτεινότητας σε Ta=25°C και IL=220mA.
η λειτουργική ΔΕ είναι μικρότερη από 220 mA.
Οπτικά χαρακτηριστικά
|
Άρθρο |
Σύμβολο |
Υπόθεση |
Αξίες |
Μονάδα |
||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
|
Γωνία θέασης (CR≥ 10) |
θL | Φ=180° ((9 η ώρα) | 60 | 70 | - |
βαθμός |
| θR | Φ=0°(3 ωρών) | 60 | 70 | - | ||
| θT | Φ=90° ((12 η ώρα) | 40 | 50 | - | ||
| θB | Φ=270° ((6 η ώρα) | 60 | 70 | - | ||
|
Χρόνος απόκρισης |
Τόνοι |
Κανονικό θ=Φ=0° |
- | 10 | 20 | msec |
| Τοφ | - | 15 | 30 | msec | ||
| Αναλογία αντίθεσης | Επενδύσεις | 400 | 500 | - | - | |
|
Χρωματικότητα χρώματος |
WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 |
- |
||
| Φωτεινότητα | Α |
- |
450 |
- |
cd/m2 | |
| Φωτεινότητα (με RTP) | Α | - | 400 |
- |
cd/m2 | |
| Ομοιότητα φωτεινότητας | ΕΥ | 70 | 75 |
- |
% | |
Ορισμός πιν
| - Όχι, όχι, όχι. | Σύμβολο | Εισαγωγή / εξόδου | Λειτουργία |
| 1 | Επενδύσεις | - | Δύναμη για φως LED |
| 2 | Επενδύσεις | - | Δύναμη για φως LED |
| 3 | GLED | - | Χώρος για το φως LED |
| 4 | GLED | - | Χώρος για το φως LED |
| 5 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 6 | VCOM | Εγώ... | Κοινή τάση |
| 7 | DVDD | Π | Δύναμη για ψηφιακό κύκλωμα |
| 8 | Τρόπος | Εγώ... | Επιλέξτε τη λειτουργία DE/SYNC |
| 9 | DE | Εγώ... | Ενεργοποίηση εισαγωγής δεδομένων |
| 10 | VS | Εγώ... | Πηγή κάθετου συγχρονισμού |
| 11 | ΕΣ | Εγώ... | Οριζόντια είσοδος συγχρονισμού |
| 12 - 19 | Β7 - Β0 | Εγώ... | Μπλε δεδομένα (MSB) |
| 20 - 27 | G7 - G0 | Εγώ... | Πράσινα δεδομένα (MSB) |
| 28 - 35 | Επενδύσεις | Εγώ... | Ερυθρά στοιχεία (MSB) |
| 36 | Εθνική Τράπεζα | Π | Σημείο ισχύος |
| 37 | DCLK | Εγώ... | Δείγμα ρολογιού |
| 38 | Εθνική Τράπεζα | Π | Σημείο ισχύος |
| 39 | Α/Δ | Εγώ... | Αριστερή / δεξιά επιλογή |
| 40 | Ε/Δ | Εγώ... | Επιλογή άνω/κάτω |
| 41 | VGH | Π | Πύλη ON τάση |
| 42 | VGL | Π | Πύλη OFF τάσης |
| 43 | ΑVDD | Π | Δύναμη για αναλογικό κύκλωμα |
| 44 | Επαναφορά | Εγώ... | Παγκόσμια καρφίτσα επαναφοράς. |
| 45 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση. |
| 46 | VCOM | Εγώ... | Κοινή τάση |
| 47 | DITHB | Εγώ... | Λειτουργία διακοπής |
| 48 | Εθνική Τράπεζα | Π | Σημείο ισχύος |
| 49 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση. |
| 50 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση. |

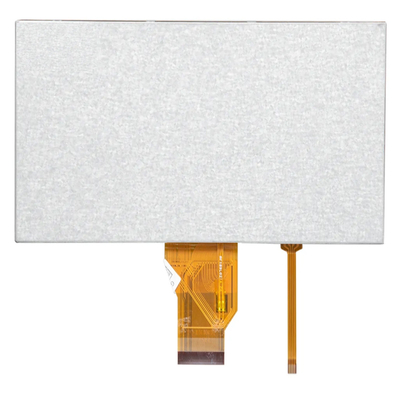

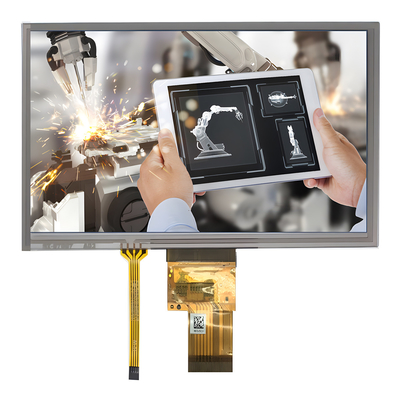

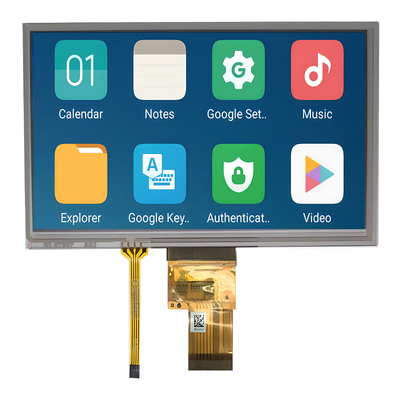

Βιομηχανικό/ιατρικό επίπεδο 9 ιντσών TFT με εικόνα προϊόντος RTP
