Λεπτομέρειες:
|
| Προϊόν: | 9 ιντσών RGB TFT | Απόφαση: | 800 RGB x 480 |
|---|---|---|---|
| Εικόνα αφής: | RTP | Διασύνδεση: | RGB |
| Φωτεινότητα επιφάνειας: | 400 cd/m2 (νίτσες) | Κατεύθυνση θέασης: | 6H |
| Αριθμός πιν: | 50 πινάκια | Σχεδιασμός Dim.: | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) (mm) |
| Ενεργός χώρος: | 201.8 (H) x 114.5 ((V) (mm) | Επεξεργασία επιφάνειας: | Σκληρή επικάλυψη ((3H) |
| Εμφάνιση χρωμάτων: | 16.7 Μ | Σύνδεση: | ΔΕΠ |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 9 ιντσών οθόνη οθόνης συσκευής ομορφιάς,Εικόνα οθόνης συσκευής ομορφιάς 800x480,Εικόνα οθόνης συσκευής ομορφιάς RTP |
||

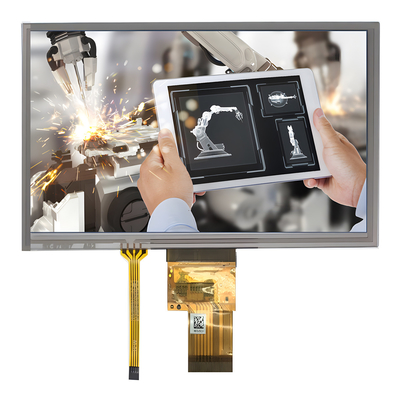

9 ιντσών TFT LCD 800x480 με RTP εισαγωγή προϊόντος
Η SFTO900SH-7170A4T είναι μια οθόνη LCD TN TFT υψηλής φωτεινότητας 800 × 4800.Αυτή η μονάδα TFT υιοθετεί τεχνολογία TN, με τυπική αναλογία όψεως 4:3 και ευρεία γωνία θέασης (70/70/50/70 μοίρες), η οποία έχει καλό οικονομικό πλεονέκτημα και ενισχύει την οπτική εμπειρία των πελατών των προϊόντων της.
Επιπλέον, το SFTO900SH-7170A4T προσφέρει τρία χαρακτηριστικά προϊόντος: υψηλή φωτεινότητα (1000 cd/m2), υψηλή αντίθεση (800:1) και αντι λάμψη.Τα χαρακτηριστικά αυτά βελτιώνουν την προβολή εικόνας σε περίπλοκα περιβάλλοντα φωτισμού, βελτιώνοντας την οπτική εμπειρία των προϊόντων των πελατών υπό διάφορες συνθήκες.
Η σειρά 9 ιντσών είναι μια προαιρετική διαμόρφωση για LVDS, MIPI,Χρησιμοποιείται ευρέως σε όργανα και μετρητές, συσκευές Bueaty, συσκευές GPS, τερματικά POS, αναγνώστες μετρητών, σαρωτές,Οικιακή αυτοματοποίηση, τηλεφωνικές συσκέψεις, αναλυτές, οικιακές συσκευές, οικιακή αυτοματοποίηση και συστήματα ασφαλείας.
Χαρακτηριστικά
| Άρθρο | Προδιαγραφές |
| Μέγεθος οθόνης LCD | 9.0 ίντσες (διαγώνια) |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si |
| Απόφαση | 800 × 3 ((RGB) × 480 |
| Τρόπος εμφάνισης | Κανονικά λευκό, μεταδοτικό |
| Σημεία | 0.0825(W) × 0,2327(H) mm |
| Ενεργός χώρος | 198.000(W) × 111,696 ((H) mm |
| Μέγεθος μονάδας | 211.1 ((W) × 126,5 ((H) × 5,9 ((D) mm |
| Μέγεθος μονάδας (με RTP) | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) mm |
| Επεξεργασία επιφάνειας | Αντιφωτισμός |
| Χρωματική διάταξη | Διάταξη RGB |
| Διασύνδεση | RGB |
| Κατεύθυνση προβολής ((Γκρι Αντίστροφη) | 6 η ώρα |
| Κατανάλωση ισχύος οπίσθιου φωτισμού | 2.046W ((Τύπος.) |
| Κατανάλωση ισχύος των πάνελ | 0.360W ((Τύπος.) |
| Βάρος | ΔΕΠ |

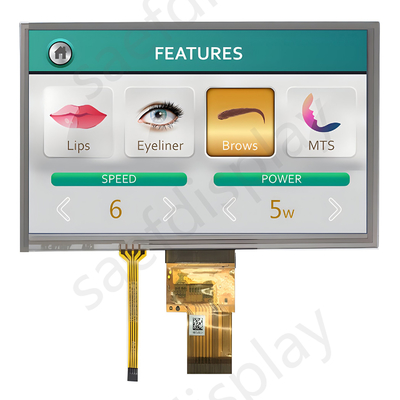

9 ιντσών TFT LCD 800x480 με προϊόν RTPΣχεδίαση
Απόλυτες μέγιστες αξιολογήσεις
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
|
| - Μίνι. | Μαξ. Μαξ. | ||||
|
Δυναμική τάση |
DVDD | -Τίποτα.3 | 5.0 | V | |
| ΑVDD | -Τίποτα.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - Δώδεκα.0 | - Δύο.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Θερμοκρασία λειτουργίας Θερμοκρασία αποθήκευσης |
Πάνω | -20 | 70 | °C | |
| TST | - 30 | 80 | °C | ||
| Αντίστροφη τάση LED | ΒΡ | - | 1.2 | V | Κάθε LED Σημείωση 2 |
| Ηλεκτρονικό ρεύμα | ΑΝ | - | 25 | mA | Κάθε LED |
Τρέχουσα κατανάλωση
(GND=AVSS=0V)
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
|
ρεύμα για τον οδηγό |
ΙGH | - | 0.3 | 1 | mA | Δυναμικό ισχύος: |
| ΔΕΠ | - | 0.3 | 1 | mA | Διάταξη 5 | |
| ΔΕΔΔΔ | - | 5.5 | 10 | mA | VCC = 3,3V | |
| ΔΕΔΔΑ | - | 32 | 50 | mA | ΑVDD = 10,4V | |
Προϋποθέσεις οδήγησης με φώτα πίσω
|
|
Σύμβολο |
Αξίες |
Μονάδα |
||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||
| Τετάρτη | Επικεφαλής | 8.4 | 9.3 | 10.2 | V |
| Τρόπος ρεύματος για το φως LED | ΙΙ | 198 | 220 | 242 | mA |
| Διάρκεια ζωής LED | - | 40,000 | - | - | Ηρ |
Ορισμός πιν
| - Όχι, όχι, όχι. | Σύμβολο | Εισαγωγή / εξόδου | Λειτουργία |
| 1 | Επενδύσεις | - | Δύναμη για φως LED |
| 2 | Επενδύσεις | - | Δύναμη για φως LED |
| 3 | GLED | - | Χώρος για το φως LED |
| 4 | GLED | - | Χώρος για το φως LED |
| 5 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 6 | VCOM | Εγώ... | Κοινή τάση |
| 7 | DVDD | Π | Δύναμη για ψηφιακό κύκλωμα |
| 8 | Τρόπος | Εγώ... | Επιλέξτε τη λειτουργία DE/SYNC |
| 9 | DE | Εγώ... | Ενεργοποίηση εισαγωγής δεδομένων |
| 10 | VS | Εγώ... | Πηγή κάθετου συγχρονισμού |
| 11 | ΕΣ | Εγώ... | Οριζόντια είσοδος συγχρονισμού |
| 12 - 19 | Β7 - Β0 | Εγώ... | Μπλε δεδομένα (MSB) |
| 20 - 27 | G7 - G0 | Εγώ... | Πράσινα δεδομένα (MSB) |
| 28 - 35 | Επενδύσεις | Εγώ... | Ερυθρά στοιχεία (MSB) |
| 36 | Εθνική Τράπεζα | Π | Σημείο ισχύος |
| 37 | DCLK | Εγώ... | Δείγμα ρολογιού |
| 38 | Εθνική Τράπεζα | Π | Σημείο ισχύος |
| 39 | Α/Δ | Εγώ... | Αριστερή / δεξιά επιλογή |
| 40 | Ε/Δ | Εγώ... | Επιλογή άνω/κάτω |
| 41 | VGH | Π | Πύλη ON τάση |
| 42 | VGL | Π | Πύλη OFF τάσης |
| 43 | ΑVDD | Π | Δύναμη για αναλογικό κύκλωμα |
| 44 | Επαναφορά | Εγώ... | Παγκόσμια καρφίτσα επαναφοράς. |
| 45 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση. |
| 46 | VCOM | Εγώ... | Κοινή τάση |
| 47 | DITHB | Εγώ... | Λειτουργία διακοπής |
| 48 | Εθνική Τράπεζα | Π | Σημείο ισχύος |
| 49 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση. |
| 50 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση. |

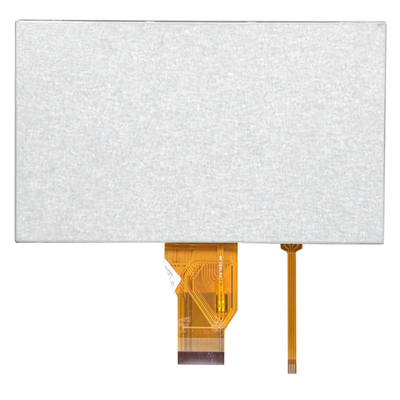

9 ιντσών TFT LCD 800x480 με προϊόν RTPΕικόνα
Δοκιμή αξιοπιστίας
| Τμήμα δοκιμής |
Συνθήκη δοκιμής
|
Επιθεώρηση μετά τη δοκιμή |
| Λειτουργία υψηλής θερμοκρασίας | 85 °C για 96 ώρες |
Μετά την ολοκλήρωση της δοκιμής, τα ελεγχόμενα δείγματα LCD πρέπει να τοποθετούνται σε φυσιολογικό περιβάλλον εσωτερικής θερμοκρασίας και υγρασίας για 2-4 ώρες ή περισσότερο πριν από τη λειτουργική και οπτική επιθεώρηση.Τα δείγματα δεν επιτρέπεται να έχουν τα ακόλουθα ελαττώματα:: 2Κάθε δοκιμαζόμενη μονάδα μπορεί να χρησιμοποιηθεί μόνο για ένα από τα προγράμματα δοκιμών. |
| Λειτουργία χαμηλής θερμοκρασίας | -30°C για 96 ώρες | |
| Αποθήκευση υψηλής θερμοκρασίας | 85 °C για 96 ώρες | |
| Αποθήκευση χαμηλής θερμοκρασίας | -30°C για 96 ώρες | |
| Λειτουργία υψηλής θερμοκρασίας Λειτουργία υγρασίας | 60°C, 90%RH για 72 ώρες | |
| Θερμικό σοκ | -10°C(30 λεπτά) ~+25°C(5 λεπτά) ~+60°C(30 λεπτά) για 10 κύκλους | |
| Δοκιμή δονήσεων (χωρίς λειτουργία) |
Συχνότητα: 10~55Hz Άγρος:1.0mm Χρόνος σαρώματος: 11 λεπτά Περίοδος δοκιμής: 6 κύκλοι για κάθε κατεύθυνση X, Y, Z |
|
| Δοκιμή στατικού ηλεκτρισμού | Άγγιγμα ±4KV, αέρας ±8KV |
