Λεπτομέρειες:
|
| Κλειδιά: | 7 ιντσών LVDS TFT LCD | Εικόνα αφής: | Χωρίς |
|---|---|---|---|
| Απόφαση: | 1024*600 | Κάλυψη γυαλιού: | ΟΔΜ |
| Διασύνδεση: | Επενδύσεις | Φωτεινότητα επιφάνειας: | 1000 cd/m2 |
| Εργασιακή θερμοκρασία.: | -30 έως +80°C | Θερμοκρασία αποθήκευσης.: | -30 έως +85°C |
| Ζωή των LED: | 40,000 ώρες | Αριθμός καρφίτσες: | 20 ΚΑΡΦΙΤΣΕΣ |
| Πίνακας ελέγχου: | Με | Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης |
| Επισημαίνω: | 7 ιντσών TFT οθόνη βιομηχανικής ποιότητας,1000 νιτ TFT οθόνη βιομηχανικής ποιότητας |
||
7" LVDS TFT LCD 20pins Εισαγωγή προϊόντος
Αριθμός μοντέλου. :Επικαιροποιημένα συστήματα
Το μοντέλο SFTO700SH-7168A10-N είναι μια 7-ιντσών LVDS διεπαφή (Low Voltage Differential Signaling) με έγχρωμη ενεργή μήτρα TFT LCD οθόνη που υποστηρίζει ανάλυση 1024x600 σημείων.Η εν λόγω οθόνη TFT βιομηχανικού επιπέδου είναι μοντέλο οθόνης LCD υψηλής φωτεινότητας (1000 νιτ) τύπου IPSΗ ενότητα διαθέτει ευρεία γωνία θέασης χάρη στο πάνελ IPS που είναι μια από τις πιο δημοφιλείς τεχνικές στην αγορά τώρα.2144 ((H) ×85Η οθόνη δεν αντανακλά φως και διατηρεί καλύτερη ποιότητα εικόνας κάτω από το φως του ήλιου.κατάλληλη για εξωτερική χρήση.
Η τάση ισχύος κυμαίνεται από 3,0V έως 3,6V. Η τυπική τιμή είναι 3,3V. Λειτουργεί σε θερμοκρασία από -30 έως +80 °C, η θερμοκρασία αποθήκευσης κυμαίνεται από -30 έως +85 °C.
Γενικές προδιαγραφές
|
- Όχι, όχι, όχι. |
Άρθρο | Προδιαγραφές | Μονάδα |
| 1 | Μέγεθος πίνακα | 7 | χιλιοστό |
| 2 | Αριθμός Pixels | 1024 × 3 ((RGB) × 600 | pixel |
| 3 | Ενεργός χώρος | 154.2144 ((H) ×85.92 ((V) | χμ |
| 4 | Πιξέλες | 0.1506 ((H) ×0.1432 ((V) | χμ |
| 5 | Διάσταση του σχεδίου | 165 ((H) × 100 ((V) × 5,7 ((D) | χμ |
| 6 | Διατάξη των pixel | RGB - λωρίδα | - |
| 7 | Τρόπος εμφάνισης | IPS με κανονικά μαύρο | - |
| 8 | Κατεύθυνση θέασης | ΟΛΟΙ Κατεύθυνση προβολής | - |
| 9 | Εμφάνιση χρώματος | 16.7M | - |
| 10 | Διασύνδεση | Επενδύσεις | - |
| 11 | Πίσω φωτισμός | Λευκό LED | - |
| 12 | Φωτεινότητα | 1000 | cd/m2 |
| 13 | Δραστηριότητα IC | - | - |
| 14 | Θερμοκρασία λειτουργίας | -30~80 | oC |
| 15 | Θέρμανση αποθήκευσης | -30~85 | oC |
| 16 | Βάρος | 116 ((Τύπος.) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600dots ΠροϊόνΣχεδίαση
Ορισμός πιν
|
Πινάκια - Όχι, όχι, όχι. |
Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 | ΔΕΔ | Π | Ηλεκτρική τροφοδοσία VDDIN=3,3V |
| 2 | ΔΕΔ | Π | Ηλεκτρική τροφοδοσία VDDIN=3,3V |
| 3 | LED_EN | Εγώ... | Η παροχή ενέργειας VDDIN ((3.3 ~ 5.0V) |
| 4 | Εθνική Τράπεζα | Π | Γη |
| 5 | RXIN0N | Εγώ... | Δεδομένα διαφορικού 0-LVDS |
| 6 | RXIN0P | Εγώ... | 0+Δωρεάν διαφορά LVDS |
| 7 | Εθνική Τράπεζα | Π | Γη |
| 8 | RXIN1N | Εγώ... | Πληροφορίες διαφορικών 1-LVDS |
| 9 | RXIN1P | Εγώ... | 1+Διαφορικά δεδομένα LVDS |
| 10 | Εθνική Τράπεζα | Π | Γη |
| 11 | RXIN2N | Εγώ... | Δεδομένα διαφορικών 2-LVDS |
| 12 | RXIN2P | Εγώ... | 2+Δωρεάν δεδομένα διαφορικών LVDS |
| 13 | Εθνική Τράπεζα | Π | Γη |
| 14 | RX_CLKN | Εγώ... | -Εισαγωγή διαφορικού ρολογιού LVDS |
| 15 | RX_CLKP | Εγώ... | +Εισαγωγή διαφορικού ρολογιού LVDS |
| 16 | Εθνική Τράπεζα | Π | Γη |
| 17 | RXIN3N | Εγώ... | Εισαγωγή ρολογιού διαφορικού 3-LVDS |
| 18 | RXIN3P | Εγώ... | 3+LVDS εισροή διαφορικού ρολογιού |
| 19 | ΠΟΜ | Εγώ... | Φωτεινότητα του φώτου πίσω:να εφαρμόζεται σήμα τάσης συνεχούς τάσης 0,7V έως 1,4V |
| 20 | Επενδύσεις | Π | Η παροχή ενέργειας VLED=5~12V ((τύπος.) |
Τυπικές συνθήκες λειτουργίας
| Άρθρο | Σύμβολο | Αξίες | Μονάδα | |||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔ | 3 | 3.3 | 3.6 | V | |
| Ηλεκτρική τροφοδοσία LED | Επενδύσεις | 4.8 | 5 | 12 | V | |
| Το Power IC παρέχει τάση | ΑΒΕΑ | -6 | - 5 | - Τέσσερα.5 | V | |
| ΑVDD | 4.5 | 5.5 | 6 | V | ||
| Το διακόπτη IC παρέχει τάση εσωτερικά | VGH | 9 | - | 20 | V | |
| VGL | -20 | - | -9 | V | ||
| Τετάρτη | Χαμηλό επίπεδο | VIL | 0 | - | 0.3*VDD | V |
| Υψηλό επίπεδο | ΧΙΒ | 0.7*VDD | - | ΔΕΔ | V | |
Προδιαγραφές για το φως πίσω
| Άρθρο | Σύμβολο | Αξίες | Μονάδα | Σημείωση | ||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
| Προχωρημένη τάση | Επενδύσεις | 19.6 | 21 | 23.1 | V | |
| Προχωρητικό ρεύμα | Αν | 55 | 60 | 65 | mA | IF=20mA/1-chip |
| Δυναμική πίεση σήματος PWM | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| Τύχη PWM εξόδου | PWM_f | - | 200 | 20 χιλιάρικα. | Hz | - |
| Ενεργοποίηση LED τάση | ΕΝ_χ | 2.6 | 3.3 | 3.6 | V | - |
| ΕΝ_Ι | 0 | - | 0.4 | - | ||
Οπτικές προδιαγραφές
| Άρθρο | Σύμβολο | Υπόθεση | Αξίες | Μονάδα | |||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||||
| Viγωνία οξυγόνου | Εσύ; | CR≥10 | - | 85 | - | βαθμός | |
| ΘD | - | 85 | - | ||||
| ΘL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Χρόνος απόκρισης | ΤΟΝ+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| Κανονικό | |||||||
| Παρακολούθηση | |||||||
| γωνία | |||||||
| Αναλογία αντίθεσης | Επενδύσεις | 400 | 500 | - | - | ||
| Φωτεινότητα | Α | 1000 | - | cd/m2 | |||
| Ομοιότητα φωτεινότητας | ΕΥ | 70 | 75 | - | % | ||
| Χρωματικότητα χρώματος (CIE1931) | Λευκό | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Κόκκινο | RX | - | - | - | |||
| RY | - | - | - | ||||
| Πράσινο | GX | - | - | - | |||
| ΓΓ | - | - | - | ||||
| Μπλε | BX | - | - | - | |||
| Από: | - | - | - | ||||

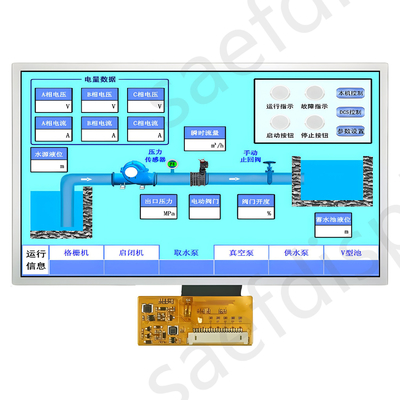

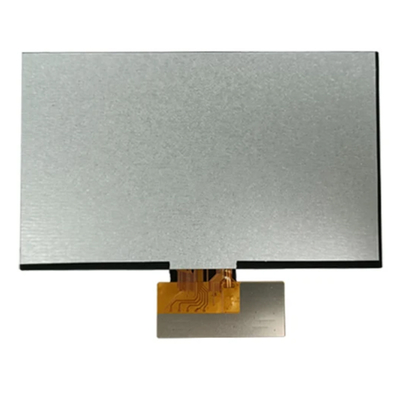

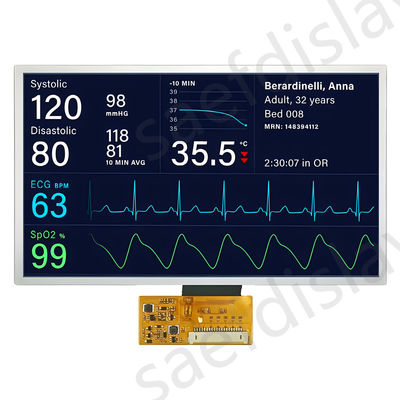

IPS TFT LCD 7" LVDS 1000nits 1024x600dots Προϊόν Iμαγεία
