Λεπτομέρειες:
|
| Προϊόν: | 1.54 ίντσες SPI EPD | Απόφαση: | Ανάλυση σημείων 152x152 |
|---|---|---|---|
| Αριθμός πιν: | 8 καρφίτσες | Διασύνδεση: | ΠΕΠ |
| Στοιχείο οδηγών: | ενεργός μήτρα α-Si TFT | Τρόπος εμφάνισης: | ΑΜ EPD |
| Εμφάνιση χρώματος: | Black+white | Οπτική: | Όλες οι γωνίες εξέτασης |
| Πίνακας PCB.: | 32 ((H) x 50 ((V) x 2,2 ((D) mm | Ενεργός χώρος: | 27.512 ((H) x 27.512 ((V) mm |
| Πιξέλες: | 181 x 181 (188dpi) εεε | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 152x152 Δείκτης E-Ink,1Δείκτης ηλεκτρονικού χαρτιού.54",1.5 ιντσών οθόνη με E-Ink |
||
SPI Interface EPD 1,54 ιντσών εισαγωγή προϊόντος
Το SFEPM154ZYBW-7174AN είναι ενεργός ηλεκτροφορετικός προβολέας μήτρας (AM EPD) με διεπαφή SPI.Το 54 ιντσών μοντέλο οθόνης ηλεκτρονικού μελάνου έχει αποτελεσματική έκταση 152 × 152 εικονοστοιχείων και μπορεί να εμφανίζει εικόνες με δυνατότητα μαύρου και λευκού 1 bitΗ εν λόγω ενότητα είναι μια ηλεκτροφορετική οθόνη που τροφοδοτείται από συστοιχία TFT και το ολοκληρωμένο κύκλωμα περιλαμβάνει οδηγό πύλης, οδηγό πηγής, διεπαφή MCU, ελεγκτή χρόνου, ταλαντωτή κλπ. DC-DC, SRAM, LUT, VCOM.Η ενότητα αυτή μπορεί να χρησιμοποιηθεί για φορητές ηλεκτρονικές συσκευές, όπως τα συστήματα ηλεκτρονικής επισήμανσης των ράφων (ESL).
Χαρακτηριστικά
Μηχανικές προδιαγραφές
| Παράμετρος | Προδιαγραφές | Μονάδα | Σημείωση |
| Μέγεθος οθόνης | 1.54 | Δοκίμημα | |
| Ανάλυση οθόνης | 152 ((H) × 152 ((V) | Πικέλια | Dpi:140 |
| Ενεργός χώρος | 27.512 × 27.512 | μμ | |
| Πιξέλες | 0. 181 × 0. 181 | μμ | |
| Διαμόρφωση pixel | Τετράγωνο | ||
| Διάσταση του σχεδίου | 32.0(H) × 50,00(V) × 2,5 (D) | μμ |
SPI Interface EPD 1,54 ίντσες Σχέδιο προϊόντος
Εισαγωγή/Εξαγωγή
| - Όχι, όχι.. | Ονομασία | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | Εθνική Τράπεζα | Π | Γη |
| 2 | ΚΑΚ | Π | Τροφοδοσία ενέργειας για το τσιπ |
| 3 | ΣΚΛ | Εγώ... | Σημείο σειράς ρολογιού (SPI) |
| 4 | ΣΔΑ | Εισαγωγή/Εξόδου | Πινάκια σειριακών δεδομένων (SPI) |
| 5 | ΑΠΕ# | Εγώ... | Επαναφορά εισόδου σήματος. |
| 6 | Δ.Σ. | Εγώ... | Πίνακας ελέγχου δεδομένων/χειρισμού |
| 7 | ΚΑ | Εγώ... | Τσιπ επιλέξτε πιν εισόδου |
| 8 | Απασχολημένος | Ο | Πιν εξόδου απασχολούμενης κατάστασης |
Οπτικές προδιαγραφές
Οι μετρήσεις γίνονται με τη φωτιστική οθόνη υπό γωνία 45 μοιρών, η ανίχνευση είναι κάθετη, εκτός εάν ορίζεται διαφορετικά.
| Σύμβολο | Παράμετρος | Προϋποθέσεις | Ελάχιστο | Τύπος. | Μαξ | Μονάδες | Σημειώσεις |
| R | Λευκή Αντανάκλαση | Λευκό | 30 | 35 | - | % | 8 με 1 |
| Επενδύσεις | Αντιδιαστολή | Εσωτερικά | 8:1 | - | 8-2. | ||
| ΓΝ | 2Σέλιδο γκρι | - | DS+(WS-DS) *n(m-1) | 8-3. | |||
| Ενημέρωση | Χρόνος ενημέρωσης εικόνας | σε 25 °C | 22 | - | δευτερεύον | ||
| Ζωή | Τοπ | 1000000 φορές ή 5 χρόνια |
Σημειώσεις:
Μετρητή φωτεινότητας:
8-2. CR = Αντανάκλαση επιφάνειας με όλα τα λευκά pixels/Αντανάκλαση επιφάνειας με όλα τα μαύρα pixels.
8-3. WS: Λευκή κατάσταση, DS: Σκοτεινή κατάσταση
Χαρακτηριστικά συνεχούς ρεύματος για το πάνελ
| Παράμετρος | Σύμβολο | Προϋποθέσεις | Εφαρμόσιμη καρφίτσα | - Μίνι. | Τύπος. | Μαξ | Μονάδα |
| Μοναδικό έδαφος | Επικεφαλής | - | - | 0 | - | V | |
| Τεχνική τάση τροφοδοσίας | ΚΑΚ | - | ΚΑΚ | 2.2 | 3.0 | 3.7 | V |
| Χρόνος ενημέρωσης εικόνας | - | 25 oC | - | - | 3 | - | δευτερεύον |
|
ρεύμα λειτουργίας αναμονής |
Islp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Χωρίς φορτίο εισόδου Διατήρηση δεδομένων RAM |
- |
- |
25 |
- |
UA |
|
ρεύμα βαθιάς νάρκης |
Idslp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Χωρίς φορτίο εισόδου Δεδομένα RAM δεν διατηρούνται |
- |
- |
3 |
5 |
UA |

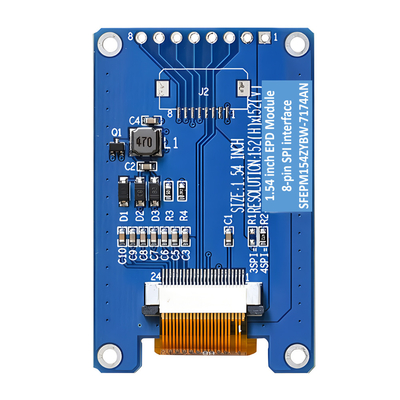

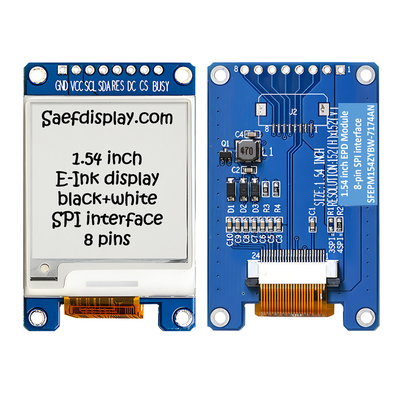

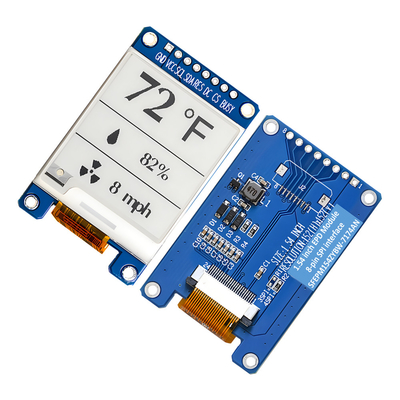

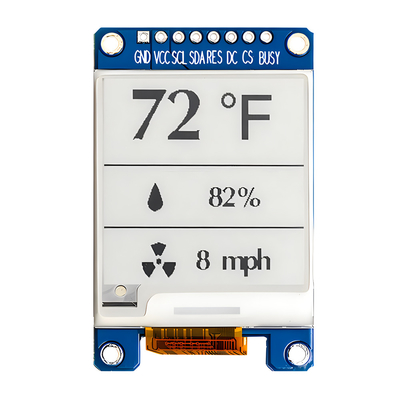

SPI Interface EPD 1,54 ιντσών Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Κλειδί αναζήτησης:EPD 1,54 ιντσών, 1,54 ιντσών Ε-μελάνι οθόνη, ESL οθόνη 1,5 ιντσών, Epaper 1,5 ιντσών, E-χαρτί 1,5 ιντσών
