Λεπτομέρειες:
|
| Προϊόν: | 6.2 ίντσες RGB TFT | Απόφαση: | 1024x600 εικονοκύτταρα |
|---|---|---|---|
| Αριθμός μοντέλου.: | SFTO620BH-7180AN | Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νιτ) |
| Εικόνα αφής: | Χωρίς | Κατεύθυνση θέασης: | IPS, πλήρης γωνία θέασης |
| Αριθμός πιν: | 50 πινάκια | Σύνδεση: | ΔΕΠ |
| Διασύνδεση: | RGB 24 μπιτ | Ζωή των LED: | 40,000 ώρες |
| Διάσταση του σχεδίου: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Κορυφή:: | -30°C σε +80°C |
| Ενεργός χώρος: | 137.47 ((W) x 77.23 ((H) (mm) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 1000nits Βιομηχανική οθόνη TFT,Βιομηχανική οθόνη RGB TFT,6.2 ιντσών βιομηχανική οθόνη TFT |
||
** Κατεβάστε το δελτίο δεδομένων **
6.2 ίντσες 1024*600 IPS TFT LCD RGB Interface εισαγωγή προϊόντος
Η διεπαφή RGB είναι μια παραδοσιακή παράλληλη διεπαφή.και εμφανίζει την εικόνα συνθέτοντας τα σήματα αυτών των τριών καναλιώνΗ διεπαφή RGB έχει τα χαρακτηριστικά της σταθερής μετάδοσης σήματος και της ακριβούς αναπαραγωγής χρωμάτων.διαφημιστική οθόνηΤο κόστος της διεπαφής RGB είναι σχετικά χαμηλό και υπάρχουν πολλές γραμμές σήματος, οι οποίες μπορούν να παρέχουν περισσότερα σήματα ελέγχου και να διευκολύνουν τη σύνδεση με διάφορες συσκευές ελέγχου.
Αυτό το μοντέλο SFTO620BH-7180AN διαθέτει οθόνη διαγώνιας διασύνδεσης RGB 6,2 ιντσών, μήτρα 1024 * 600 σημείων και τεχνολογία IPS,επιτρέποντας στους χρήστες να βιώσουν μια τέλεια οπτική εμπειρία από διαφορετικές γωνίεςΗ τάση λειτουργίας του είναι μόνο 3V-3.6V, με τυπική τάση 3,3V και φωτεινότητα επιφάνειας 1000nits.Οι χρήστες μπορούν να προσθέσουν RTP ή CTP στην οθόνη οθόνης για να ενισχύσουν το αποτέλεσμα αλληλεπίδρασης ανθρώπου-υπολογιστή.
|
Χαρακτηριστικά
|
Μέγεθος | 6.2 ίντσες |
| Απόφαση | 1024 (οριζόντια) * 600 (κατακόρυφη) | |
| Διασύνδεση | 24BIT RGB | |
| Τύπος σύνδεσης | Συνδετήρας | |
| Βαθμό χρώματος | 16.7M | |
| Τύπος τεχνολογίας | α-Si | |
| Στροφή των pixel (mm) | 0.13425x0.12872 | |
| Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | |
| Επικεφαλής οδήγησης LCD | - | |
| Κατεύθυνση θέασης | IPS, όλες οι γωνίες θέασης | |
| Κατεύθυνση αντιστροφής της γκρι κλίμακας | Όλες | |
|
Μηχανικές
|
ΔΕΠ (Δ × Δ × Δ) (μμ) | 143.37*87.13*2.56 |
| Ενεργός χώρος ((mm) | 137.472 x 77.232 | |
| Με/χωρίς TSP | Χωρίς TSP | |
| Βάρος (g) | ΔΕΠ | |
| Αριθμοί LED | 20LED |
6.2 ίντσες 1024*600 IPS TFT LCD RGB Interface Σχέδιο προϊόντος
Περιγραφή Pin Διασύνδεσης
| Πιν. Όχι. | Σύμβολο | Λειτουργία |
| 1,2 | Επικαιροποίηση | Δύναμη για φως LED (Ανώδης) |
| 3,4 | VLED- | Δύναμη για φως LED (καθοδική) |
| 5 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 6 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 7 | DVDD | Ψηφιακή δύναμη |
| 8 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 9: | DE | Σήμα ενεργοποίησης δεδομένων. |
| 10 | ΔΕΠ | Ψηλή συγχρονιστική είσοδος. |
| 11 | HSD | Οριζόντια συγχρονιστική είσοδος. |
| 12-19 | Β7-Ρ0 | Μπλε δεδομένα |
| 20-27 | G7-G0 | Πράσινα δεδομένα |
| 28-35 | R7-R0 | Κόκκινα δεδομένα |
| 36 | Εθνική Τράπεζα | Γη |
| 37 | DCLK | Σημάδι χρώσης |
| 38 | Εθνική Τράπεζα | Δείκτης ενεργοποιημένος/ξεκλεισμένος |
| 39 | ΣΕΠΣ | Αριστερός ή δεξιός έλεγχος οθόνης |
| 40 | ΕΠΔΝ | Έλεγχος οθόνης πάνω / κάτω |
| 41 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 42 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 43 | Επικεφαλής | Δύναμη OTP ((+7,8V) |
| 44 | Επενδύσεις | Παγκόσμια καρφίτσα επαναφοράς. Ενεργός χαμηλός για να εισέλθει σε κατάσταση επαναφοράς. Επαναφορά OTP Προτείνει τη σύνδεση με κύκλωμα επαναφοράς RC για σταθερότητα. Συνήθως τραβήξτε ψηλά. (R = 10KΩ, C = 1μF) |
| 45 | ΣΚΛ | Εισφορά σειριακού ρολογιού |
| 46 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 47 | Εθνική Κεντρική Αρχή | Δεν συνδέεται |
| 48 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 49 | ΣΔΑ | ΟΤΠ Εισαγωγή σειριακών δεδομένων |
| 50 | ΚΑ | ΟΤΠ Τσιπ επιλέξτε πιν |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | ΜΙΝ | Επικαιροποίηση | Μονάδα |
| Πρόσθετη τάση | ΔΕΔ | -Ούτε ένα.3 | 5.0 | V |
| Τετάρτη | Βίνι | -Ούτε ένα.3 | VDD+0.3 | V |
| Λογική τάση εξόδου | VOUT | -Ούτε ένα.3 | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | ΤΟΠΡ | - 30 | 80 | °C |
| Θέρμανση αποθήκευσης | TSTG | - 30 | 80 | °C |
Πίσω φωτισμός οδήγησης
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
| ρεύμα LED | ΑΝ | - | 100 | - | mA |
| Κατανάλωση ενέργειας | - | - | mW | ||
| Ηλεκτρονική τάση LED | Επενδύσεις | - | 24 | - | V |
| Διάρκεια ζωής LED | WBL | 25000 | - | Ηρ |
Οπτικά χαρακτηριστικά
| Άρθρα | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
|
Γωνίες θέασης |
θT |
Κέντρο CR≥10 |
- | 80 | - |
Πτυχίο. |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| Αντιδιαστολή | Επενδύσεις | Θ = 0 | 800 | 1000 | - | - | |
| Χρόνος απόκρισης | Τόνοι | 25.Γ | - | 30 | 35 | ms | |
| Τοφ | - | - | - | ||||
|
Χρωματικότητα |
Λευκό | XW |
Πίσω φωτισμός αναμμένο |
- | 0.309 | - | - |
| YW | - | 0.347 | - | - | |||
| Κόκκινο | XR | - | - | - | - | ||
| ΥΡ | - | - | - | - | |||
| Πράσινο | XG | - | - | - | - | ||
| ΥΓ | - | - | - | - | |||
| Μπλε | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| Ομοιομορφία | Ο | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| Φωτεινότητα |
Α |
800 | 900 | 1100 | |||

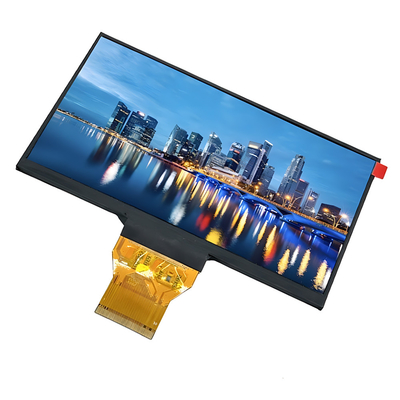

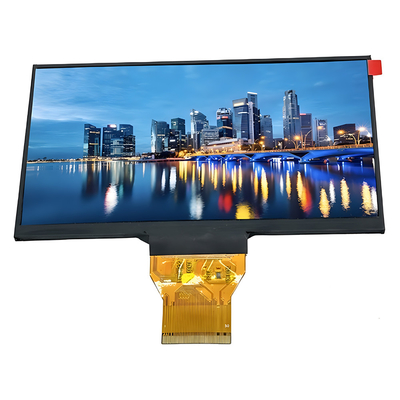

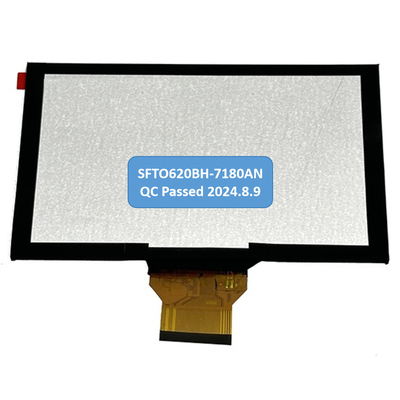

6.2 ίντσες 1024*600 IPS TFT LCD RGB Interface Εικόνα προϊόντος
Δοκιμές περιβαλλοντικής / αξιοπιστίας
| - Όχι, όχι. | Τμήμα δοκιμής | Υπόθεση | Παρατηρήσεις |
|
1 |
Λειτουργία υψηλής θερμοκρασίας |
Τ = + 80 ° C, 240 ώρες |
Σημείωση 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Λειτουργία χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Σημείωση 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Αποθήκευση υψηλής θερμοκρασίας | Ta= +80°C, 240 ώρες | IEC60068-2-2 GB2423. 2-89 |
| 4 | Αποθήκευση χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Δελτίο ΕΚΑΧ αριθ. |
| 5 | Αποθήκευση υψηλής θερμοκρασίας και υγρασίας | Ta= +60°C, 90% RH max, 160 ώρες |
Δελτίο ΕΚΑΧ 2000 GB/T2423.3-2006 |
|
6 |
Θερμικό σοκ (μη λειτουργία) |
-30°C 30 λεπτά ~ +80°C 30 λεπτά Χρόνος αλλαγής: 5 λεπτά, 30 κύκλοι |
Ξεκίνα με το κρύο. θερμοκρασία, τελειώνει με υψηλή θερμοκρασία IEC60068-2-14, GB2423.22-87 |
|
7 |
Ηλεκτροστατική εκκένωση (λειτουργία) |
C=150pF, R=330 Ω, 5 βαθμοί/οργανισμό Αέρας:±8KV, 5 φορές· επαφή: ±4KV, 5 (Περιβάλλον: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Δονήσεις (Δεν λειτουργεί) |
Πεδίο συχνοτήτων: 10~55Hz, Στροφή: 1.mm Σκάφη: 10Hz~55Hz~10Hz 2 ώρες για κάθε κατεύθυνση X.Y.Z. (κατάσταση συσκευασίας) |
Δελτίο ΕΚΑΧ αριθ. GB/T2423.5-1995 |
| 9 | Σοκ (μη λειτουργία) |
60G 6ms, ± X, ± Y, ± Z 3 φορές για κάθε κατεύθυνση |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Δοκιμή πτώσης συσκευασίας |
Υψόμετρο: 80 εκατοστά, 1 γωνία, 3 άκρες, 6 επιφάνειες |
IEC60068-2-32 GB/T2423.8-1995 |
