Λεπτομέρειες:
|
| Προϊόν: | 2.4 ιντσών TN TFT LCD | Απόφαση: | 240*320 pixel |
|---|---|---|---|
| Εικόνα αφής: | Χωρίς | Κατεύθυνση θέασης: | 12H |
| Διασύνδεση: | ΠΕΠ | Αριθμός πιν: | 10 ΚΑΡΦΙΤΣΕΣ |
| Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 400 cd/m2 (προσαρμόσιμο) |
| Κύκλος ελέγχου οδηγού: | ST7789V, ILI9341 προαιρετικά | Ζωή των LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Μοντέλο οθόνης LCD SPI Interface,Μοντέλο οθόνης LCD 240×320,2Μοντέλο οθόνης LCD.4 ιντσών |
||
Χαμηλό κόστος 2.4 ιντσών QVGA TFT LCD Εισαγωγή προϊόντος
Η Saef Technology ειδικεύεται στην παραγωγή οθόνων TFT και οθόνων αφής. Μπορούμε επίσης να παρέχουμε εξατομικευμένες υπηρεσίες σύμφωνα με τις απαιτήσεις των πελατών.4" LCD TFT, η εταιρεία μας έχει επιτύχει καλό έλεγχο και βελτιστοποίηση του κόστους του προϊόντος, με αποτέλεσμα εξαιρετικά υψηλή οικονομική απόδοση.
2Η οθόνη TFT SFTO240JY-7182AN με ανάλυση 240 × 320 εικονοστοιχείων παρέχει καθαρή απεικόνιση εικόνας.Το μοντέλο αυτό διαθέτει διεπαφή SPI και μπορεί να επιτύχει φωτεινότητα 400cd/m2Το προϊόν μπορεί να λειτουργεί μεταξύ -20 °C και 70 °C και να προσαρμόζεται σε διάφορες περιβαλλοντικές συνθήκες.διασφάλιση ότι η μακροχρόνια αποθήκευση δεν θα επηρεάσει τις επιδόσεις τηςΑυτή η οθόνη QVGA TFT 2,4 ιντσών χρησιμοποιείται ευρέως σε διάφορους τομείς όπως ιατρικοί εξοπλισμός, βιομηχανικός έλεγχος, έξυπνα σπίτια και πλοήγηση αυτοκινήτων.Η υψηλή τους φωτεινότητα (μέχρι 1000 νιτ) και η αντίθεση τους καθιστούν ακόμα εμφανή στο εξωτερικό ή στο άμεσο ηλιακό φωςΤο χαμηλό κόστος είναι ένα σημαντικό πλεονέκτημα του προϊόντος μήκους 2,4 ιντσών TFT 240 * 320 dot matrix SFTO240JY-7182AN, καθιστώντας το ιδανική επιλογή για έργα με περιορισμένους προϋπολογισμούς, αλλά που απαιτούν καλή απόδοση οθόνης.

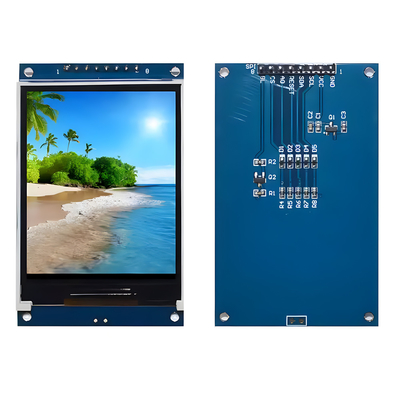

Για τους προγραμματιστές, η υποστήριξη οδηγών για οθόνες οθόνης και βιβλιοθήκες ανάπτυξης είναι εξίσου σημαντική.SFTM240JY-7182AN(με PCB) υποστηρίζουν βιβλιοθήκες ανάπτυξης όπως η GFX Library για Arduino, παρέχοντας αποτελεσματική απόδοση οθόνης και απλοποιημένες διαδικασίες ανάπτυξης.
Χαρακτηριστικά
| Άρθρο | Προδιαγραφές | Μονάδα |
| Αριθμός μοντέλου |
SFTO240JY-7182AN |
/ |
| Τρόπος εμφάνισης | Συνήθως μαύρο, μεταδοτικό. | / |
| Κατεύθυνση θέασης | 12 η ώρα. | / |
| Χρώματα | 262 χλμ. | / |
| Δραστηριότητα IC | ΣΤ7789 | / |
| Τύπος διεπαφής | 4 Γραμμή SPI | / |
| Διαμετρικό περίγραμμα | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
χμ |
| Ενεργός χώρος | 36.72 ((W) x 48.96 ((H) |
χμ |
| Απόφαση | 240 RGB ((H) x 320 ((V) | pixel |
| Πιξέλες | 0.153 ((W) x 0.153 ((H) |
χμ |
Σχεδιασμός περίγραμμα
Περιγραφή Pin Διασύνδεσης
|
Πιν. Όχι. |
Σύμβολο | Περιγραφή |
| 1 | Εθνική Τράπεζα | Γη |
| 2 | Επαναφορά | Πίνακα επαναφοράς LCM |
| 3 | ΣΚΛ | Σειριακή καρφίτσα ρολογιού. |
|
4 |
RS |
Εγγραφείτε επιλέξτε πιν RS= ∆ 1 ∆: Εμφάνιση δεδομένων. RS= ∆0 ∆: Δεδομένα εντολών. |
| 5 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
| 6 | ΣΔΑ | Εισαγωγή σειριακών δεδομένων |
| 7 | ΔΕΠ | Έκδοση σειριακών δεδομένων. |
| 8 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 9 | LED+ | Άνωδος του φώτος πίσω |
| 10 | LED- | Καθοδός φώτος πίσω |
Σχεδιακό διάγραμμα
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
| Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
80 |
- Δεν ξέρω. |
mA |
| Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
- Δεν ξέρω. |
40000 |
- Δεν ξέρω. |
Ωρες |

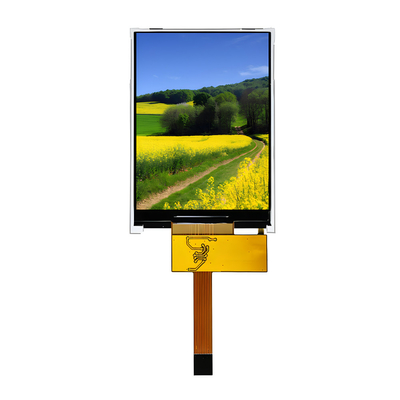

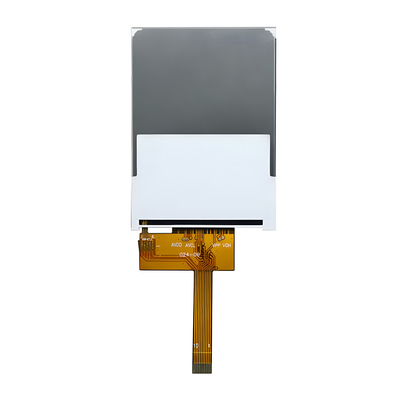

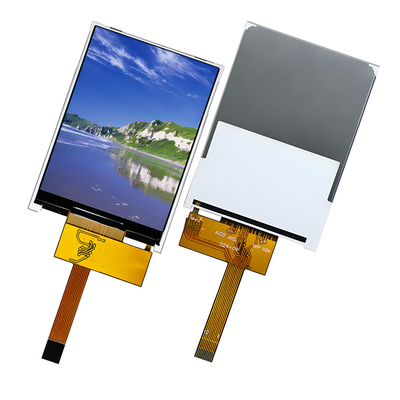

Φωτογραφία προϊόντος
Εγκαταστάσεις και πιστοποιητικά
