Λεπτομέρειες:
|
| Κλειδιά: | 110,9 ιντσών TFT | Απόφαση: | 1480x320 |
|---|---|---|---|
| Διασύνδεση: | Μίπι | Κύκλος ελέγχου οδηγού: | FL7705 |
| Φωτεινότητα επιφάνειας: | 800 cd/m2 ελάχιστο | οθόνη αφής: | - Όχι. |
| Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης | Ζωή των LED: | 40,000 ώρες |
| Πιστοποίηση: | ISO9001:2015 / ISO14000:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 16.7M χρωματική βιομηχανική οθόνη LCD TFT,800 Nits βιομηχανική οθόνη LCD TFT |
||
Κατεβάστε το φύλλο δεδομένων
SFTO1190GX-7161AN Προδιαγραφή.pdf
Σχετικά με αυτό το αντικείμενοΣΤΟ1190GX-7161AN
Χαρακτηριστικά οθόνης
Μέγεθος: 11,9 ίντσες
16.7M βάθος χρώματος
Ανάλυση: 320 × 1480
Φωτεινότητα: 800 cd/m2 (min)
Αντίθεση: 900
Καλύπτωση χρωμάτων: 65%
Αντιηλεκτρομαγνητικές παρεμβολές
Χαμηλή ακτινοβολία, χαμηλή κατανάλωση ενέργειας, υψηλή σταθερότητα
Σενάρια εφαρμογής
Βιομηχανικός έλεγχος
Βιομηχανία ηλεκτρικής ενέργειας
Κατασκευή αυτοκινήτων
Περιγραφή
Η βιομηχανική οθόνη LCD TFT 11,9 ιντσών με ανάλυση 1480 x 320 pixels και 16.Η υποστήριξη 7 εκατομμυρίων χρωμάτων είναι μια λύση οθόνης υψηλής απόδοσης που έχει σχεδιαστεί για μια ποικιλία βιομηχανικών και εμπορικών εφαρμογών όπου η οπτική σαφήνεια και η αντοχή είναι απαραίτητες.Εδώ είναι μια λεπτομερή περιγραφή αυτού του προϊόντος:
1Δείξτε προδιαγραφές:
- Μέγεθος: 11,9 ίντσες, προσφέροντας μια σημαντική περιοχή εμφάνισης για ένα ευρύ φάσμα εφαρμογών.
- Ανάλυση: 1480 x 320 pixels, με καθαρή απεικόνιση εικόνας και κειμένου, κατάλληλη για εφαρμογές που απαιτούν λεπτομερή οπτική απόδοση.
2. Χρωματική ικανότητα:
- Υποστηρίζει 16,7 εκατομμύρια χρώματα, που είναι κοντά στο πλήρες εύρος χρωμάτων RGB, επιτρέποντας ζωντανή και ζωντανή αναπαραγωγή εικόνας.
3Φωτεινότητα:
- Με επίπεδο φωτεινότητας 800 νιτ, η οθόνη είναι ορατή σε φωτεινά περιβάλλοντα, καθιστώντας την ιδανική για χρήση σε βιομηχανικά περιβάλλοντα με υψηλό φωτισμό περιβάλλοντος.
4-Συντελεστής αντίθεσης:
- Αυτές οι 11,9 ιντσών βιομηχανικές οθόνες LCD TFT προσφέρουν συνήθως υψηλές αναλογίες αντίθεσης 900, εξασφαλίζοντας βαθύ μαύρο και φωτεινό λευκό για καθαρές, ευανάγνωστες εικόνες.
5- Από γωνία θέασης:
- Οι βιομηχανικές οθόνες TFT LCD συχνά διαθέτουν ευρείες γωνίες θέασης, εξασφαλίζοντας συνεπή χρώμα και φωτεινότητα από πολλαπλές προοπτικές.
6. Τύποι διεπαφής:
- Η οθόνη υποστηρίζει MIPI διεπαφή.
7Περιβάλλον λειτουργίας:
- Σχεδιασμένη για βιομηχανική χρήση, η οθόνη 11,9 ιντσών μπορεί να λειτουργεί σε ευρύ εύρος θερμοκρασιών από -20 °C έως 70 °C, εξασφαλίζοντας αξιόπιστη απόδοση σε σκληρές συνθήκες.
8Δυνατότητα:
- Κατασκευασμένο για να αντέχει τις δυσκολίες της συνεχούς λειτουργίας, κατάλληλο για χρήση 24 ώρες το 24ωρο σε απαιτητικά περιβάλλοντα.
9Εφαρμογές:
- Ιδανικό για βιομηχανική αυτοματοποίηση, πίνακες ελέγχου, ιατρικό εξοπλισμό, ψηφιακή σήμανση, κόμβους μεταφορών,και συστήματα παρακολούθησης ασφάλειας όπου απαιτείται υψηλό επίπεδο οπτικής λεπτομέρειας και αντοχής.
10Υπηρεσίες προσαρμογής:
- Οι επιλογές προσαρμογής μπορεί να είναι διαθέσιμες για να ανταποκρίνονται σε ειδικές ανάγκες των πελατών, όπως ειδικές απαιτήσεις διεπαφής ή πρόσθετα λειτουργικά χαρακτηριστικά.
Αυτή η βιομηχανική οθόνη TFT LCD 11,9 ιντσών είναι μια εξαιρετική επιλογή για εφαρμογές που απαιτούν υψηλή ανάλυση,οθόνες υψηλής φωτεινότητας με αντοχή στις προκλήσεις του βιομηχανικού περιβάλλοντος.
Χαρακτηριστικά
| - Όχι, όχι, όχι. | Άρθρο | Προδιαγραφές | Μονάδα |
| 1 | Μέγεθος πίνακα | 11.88 ¢ | χιλιοστό |
| 2 | Αριθμός Pixels | 320 ((H) × 1480 ((V) | pixel |
| 3 | Ενεργός χώρος | 57.984 ((H) × 268.176 ((V) | μμ |
| 4 | Πιξέλες | 0.1812 ((H) × 0.1812 ((V) x RGB | μμ |
| 5 | Διάσταση του σχεδίου | 65.00(W) × 282.00(H) × 4.50 (D) | μμ |
| 6 | Αριθμός χρωμάτων | 16.7M | - |
| 7 | Τρόπος εμφάνισης | Τρόπος μετάδοσης, συνήθως μαύρο | - |
| 8 | Κατεύθυνση θέασης | Πλήρης προβολή | - |
| 9 | Μορφή εμφάνισης | Βόρεια λωρίδα RGB | - |
| 10 | Επεξεργασία επιφάνειας | Ανάλαση | - |
| 11 | Διασύνδεση | ΜΙΠΙ | - |
| 12 | Πίσω φωτισμός | Λευκό LED | - |
| 13 | Θερμοκρασία λειτουργίας | -20~70 | °C |
| 14 | Θέρμανση αποθήκευσης | -30~80 | °C |
| 15 | Βάρος | 120 | g |
Μηχανικό σχέδιο
Περιγραφή Pin
| - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία | Σημείωση |
| 1 | Εθνική Τράπεζα | Γη | |
| 2 | Δ0Π | Εισαγωγή θετικών διαφορικών δεδομένων MIPI | |
| 3 | Δ0Ν | Αρνητική είσοδος δεδομένων διαφορικής MIPI | |
| 4 | Εθνική Τράπεζα | Γη | |
| 5 | D1P | Εισαγωγή θετικών διαφορικών δεδομένων MIPI | |
| 6 | D1N | Αρνητική είσοδος δεδομένων διαφορικής MIPI | |
| 7 | Εθνική Τράπεζα | Γη | |
| 8 | CLKP | Θετική είσοδος διαφορικού ρολογιού MIPI | |
| 9 | ΚΛΚΝ | Αρνητική είσοδος ρολογιού διαφορικού MIPI | |
| 10 | Εθνική Τράπεζα | Γη | |
| 11 | Δ2Π | Εισαγωγή θετικών διαφορικών δεδομένων MIPI | |
| 12 | D2N | Αρνητική είσοδος δεδομένων διαφορικής MIPI | |
| 13 | Εθνική Τράπεζα | Γη | |
| 14 | D3P | Εισαγωγή θετικών διαφορικών δεδομένων MIPI | |
| 15 | D3N | Αρνητική είσοδος δεδομένων διαφορικής MIPI | |
| 16 | Εθνική Τράπεζα | Γη | |
| 17 | Δοκιμαστική ενέργεια | ||
| 18 | Δοκιμαστικό σύστημα | Μια πηγή ενέργειας για την αναλογική ισχύ. | |
| 19 | |||
| 20 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. | |
| 21 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. | |
| 22 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. | |
| 23 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. | |
| 24 | Επενδύσεις | Επαναφορά πιν. | |
| 25 | STBYB | Έλεγχος σε κατάσταση αναμονής. | |
| 26 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. | |
| 27 | Εθνική Τράπεζα | Γη | |
| 28 | Κ | Καθοδικός LED | |
| 29 | Κ | ||
| 30 | Εθνική Τράπεζα | Γη | |
| 31 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. | |
| 32 | Εθνική Τράπεζα | Γη | |
| 33 | Εθνική Τράπεζα | Γη | |
| 34 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. | |
| 35 | Α | Άνωση LED | |
| 36 | Α | ||
| 37 | Εθνική Τράπεζα | Γη | |
| 38 | VDD ((3.3V) | Μια πηγή ενέργειας για την αναλογική ισχύ. | |
| 39 | VDD ((3.3V) | ||
| 40 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξίες | Μονάδα | |
| - Μίνι. | Μαξ. Μαξ. | |||
| Ψηφιακή τάση τροφοδοσίας | ΚΑΠ | -Ούτε ένα.3 | 4.0 | V |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΣΚΑ | -Ούτε ένα.3 | 4.0 | V |
Συνθήκες λειτουργίας
| Άρθρο | Σύμβολο | Αξίες | Μονάδα | ||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔ | 3.0 | 3.3 | 3.6 | V |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΣΚΑ | 1.6 | - | 3.6 | V |
| Λογική τάση εισόδου | VI H | 0.7VDD | - | ΔΕΔ | V |
| VIL | Εθνική Τράπεζα | - | 0.3VDD | V | |

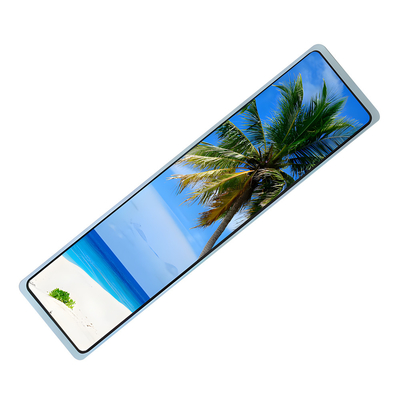

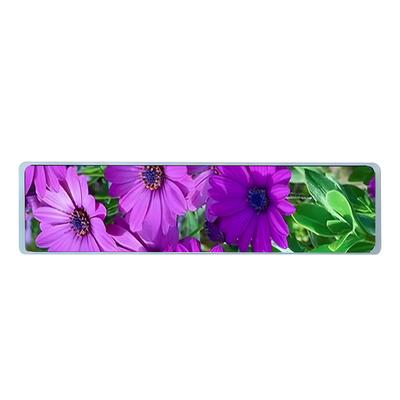

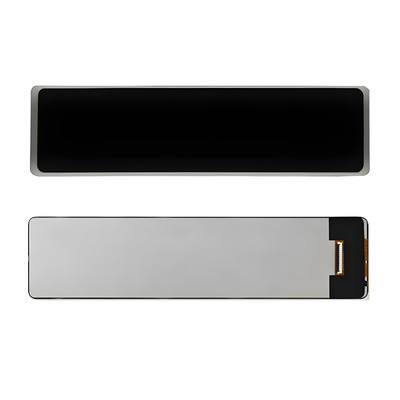

Εικόνα προϊόντος
