Λεπτομέρειες:
|
| Κλειδιά: | 8 ίντσα TFT LCD | Απόφαση: | 1920*1200 |
|---|---|---|---|
| Διασύνδεση: | Επενδύσεις | Πινάκια: | 45 καρφίτσες |
| οθόνη αφής: | Διαθέσιμο / Προαιρετικό | Φωτεινότητα επιφάνειας: | 1200 cd/m2 (νιτ) |
| Ζωή των LED: | 40,000 ώρες | Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης |
| Σύνδεση: | Τύπος συνδέσμου | Εργασιακή θερμοκρασία.: | 30°C έως +85°C |
| Οδηγός: | Διαθέσιμο / Προαιρετικό | Συνέχεια ρεύματος LED: | Διαθέσιμο / Προαιρετικό |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Πιστοποίηση: | ISO9001:2015 / ISO14000:2015 |
| Επισημαίνω: | Εικονική οθόνη TFT αυτοκινητοβιομηχανίας,Εικονική οθόνη υψηλής ανάλυσης TFT,8 ιντσών TFT LCD IPS οθόνη |
||
Κατεβάστε το φύλλο δεδομένων
SFTO800BD-7218AN Προδιαγραφή.pdf
Σχετικά με αυτό το αντικείμενοSFTO800BD-7218AN
Η οθόνη IPS LCD TFT 8 ιντσών SFTO800BD-7218AN θέτει ένα νέο πρότυπο για την τεχνολογία οπτικής υψηλής ανάλυσης στην αυτοκινητοβιομηχανία.Σχεδιασμένα για να παρέχουν κρυστάλλινα καθαρές εικόνες και ζωντανά χρώματα, αυτή η οθόνη είναι ιδανική για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων των ενσωματωμένων στο όχημα συστημάτων πληροφορικής και ψυχαγωγίας, οθόνων πλοήγησης, οργάνων πίνακα ελέγχου και πολλά άλλα.Με την πλήρη ανάλυση HD και την προηγμένη τεχνολογία IPS, εξασφαλίζει μια εξαιρετική εμπειρία παρακολούθησης σε διάφορες συνθήκες φωτισμού.
Η οθόνη FHD υψηλής ανάλυσης: Προσφέροντας μια ανάλυση Full HD 1920 x 1200 εικονοστοιχείων (16:10), η οθόνη αυτή παρέχει καθαρές και λεπτομερείς εικόνες, ενισχύοντας την σαφήνεια των γραφικών και του κειμένου.
Τεχνολογία IPS: Η τεχνολογία In-Plane Switching (IPS) προάγει ευρύτερες γωνίες θέασης (έως 178 μοίρες) και καλύτερη αναπαραγωγή χρωμάτων,επιτρέποντας στους επιβάτες και τους οδηγούς να βιώνουν σταθερά και ακριβή χρώματα από οποιαδήποτε γωνία.
Συμμόρφωση με τα αυστηρά πρότυπα αυτοκινήτων: Η οθόνη αυτή είναι σχεδιασμένη για αντοχή και αξιοπιστία σε σκληρά περιβάλλοντα, συμπεριλαμβανομένων των ακραίων θερμοκρασιών, δονήσεων,και υγρασία.
Η τεχνολογία capacitive touch επιτρέπει την απρόσκοπτη αλληλεπίδραση, επιτρέποντας στους χρήστες να περιηγούνται σε μενού, να ελέγχουν εφαρμογές και να ασχολούνται με το σύστημα με διαισθητικό τρόπο.
Υψηλή φωτεινότητα και αντίθεση: Με υψηλά επίπεδα φωτεινότητας (μέχρι 1200 νιτ), η οθόνη παραμένει πολύ ορατή στο άμεσο ηλιακό φως, καθιστώντας την κατάλληλη για συνθήκες οδήγησης όλη μέρα.Η βελτιωμένη αναλογία αντίθεσης εξασφαλίζει πιο σκούρα μαύρα και φωτεινότερα λευκά για μια πιο εντυπωσιακή εμπειρία.
Μικρή κατανάλωση ενέργειας: σχεδιασμένη με γνώμονα την ενεργειακή απόδοση, η οθόνη αυτή καταναλώνει λιγότερη ενέργεια, ενώ παράλληλα προσφέρει υψηλές επιδόσεις.συμβάλλοντας στη μείωση της κατανάλωσης μπαταριών σε ηλεκτρικά και υβριδικά οχήματα.
Η συμπαγή σχεδίαση της οθόνης των 8 ιντσών επιτρέπει την εύκολη ενσωμάτωση σε υπάρχοντα οχηματικά ταμπλό και συστήματα, με ευέλικτες επιλογές τοποθέτησης και σύνδεσης.
Μακροζωία και αξιοπιστία: Η οθόνη μας είναι κατασκευασμένη για να διαρκεί, με διάρκεια ζωής που υπερβαίνει τις 50.000 ώρες συνεχούς χρήσης, εξασφαλίζοντας ότι παραμένει σε λειτουργία καθ' όλη τη διάρκεια της ζωής του οχήματος.
Η οθόνη LCD IPS 8 ιντσών TFTSFTO800BD-7218ANείναι η ιδανική επιλογή για κατασκευαστές και προγραμματιστές που επιθυμούν να βελτιώσουν τις τεχνολογίες των οχημάτων τους με μια αξιόπιστη οθόνη αφής υψηλής ανάλυσης.,Οι ευρείες γωνίες θέασης, και η συμμόρφωση με την αυτοκινητοβιομηχανία, την καθιστούν μια ξεχωριστή λύση για τις σύγχρονες εφαρμογές αυτοκινήτου.Βιώστε το μέλλον των οθονών αυτοκινήτων με την τεχνολογία αιχμής μας που συνδυάζει αντοχή, απόδοση και συμμετοχή των χρηστών.
Χαρακτηριστικά
| Παράμετρος | Προδιαγραφές | Μονάδα | Σημείωση |
| Μέγεθος περίγραμμα | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | μμ | ΜΟΥΓΟΣ |
| Ενεργός χώρος | 172.224(H) ×107.640(V) | μμ | Σημείωση 1.1 |
| Φωτεινότητα | 1000-1200 | cd/m2 | - |
| Αριθμός Pixels | 1920 ((H) xRGB × 1200 (V) | pixel | - |
| Πιξέλες | 29.9(H) ×3×89.7(V) | μm | - |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - | - |
| Εμφάνιση χρωμάτων | 16.7M | - | - |
| Χρωματική διάσταση | 70% (ελάχιστο), 75% (τύπος) | CF @C Light | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | - | - |
| Κατεύθυνση θέασης | 85/85/85/85 (τύπος) 80/80/80/80 (μίν.) | Δέκα. | Επενδύσεις |
| Βάρος | ΔΕΠ | γραμμάρια | - |
| Διασύνδεση | Δύο θύρες LVDS ((8bit) | - | - |
| IC | FL5893DA | Σημείωση 1.2 |
Σημείωση 1.1: H: οριζόντιο μήκος, V: κατακόρυφο μήκος.
Σημείωση 1.2Οι πληροφορίες που υποθέτουμε σχετικά με το IC είναι μόνο για αναφορά.
Μηχανικό σχέδιο
Περιγραφή Pin
| - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία | - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία |
| 1 | VLED- | Δύναμη για φως ανάποδα LED (καθοδική) | 24 | Εθνική Τράπεζα | γης |
| 2 | VLED- | Δύναμη για φως ανάποδα LED (καθοδική) | 25 | OLV2P | Εισαγωγή δεδομένων διαφορικής LVDS θετική |
| 3 | Επικαιροποίηση | Δύναμη για LED backlighter (ανώδης) | 26 | Επικαιροποίηση | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική |
| 4 | Επικαιροποίηση | Δύναμη για LED backlighter (ανώδης) | 27 | Εθνική Τράπεζα | γης |
| 5 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. | 28 | Επικεφαλής | Εισαγωγή δεδομένων διαφορικής LVDS θετική |
| 6 | Εθνική Τράπεζα | γης | 29 | Επικαιροποίηση | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική |
| 7 | ELV3P | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 30 | Εθνική Τράπεζα | γης |
| 8 | ΕΛΒ3N | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική | 31 | Επικαιροποίηση | Εισαγωγή δεδομένων διαφορικής LVDS θετική |
| 9 | Εθνική Τράπεζα | γης | 32 | Ειδικότερα: | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική |
| 10 | ELV2P | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 33 | Εθνική Τράπεζα | γης |
| 11 | ELV2N | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική | 34 | Επικαιροποίηση | Εισαγωγή δεδομένων διαφορικής LVDS θετική |
| 12 | Εθνική Τράπεζα | γης | 35 | Επικαιροποίηση | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική |
| 13 | ELVCLKP | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 36 | Εθνική Τράπεζα | γης |
| 14 | ELVCLK N | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική | 37 | Ειδικότερα: | Εισαγωγή/εξόδου δεδομένων για I2C (παρακαλούμε αφήστε τις καρφίτσες ανοιχτές) |
| 15 | Εθνική Τράπεζα | γης | 38 | Ι2C _SCL | Σήμα ρολογιού για I2C (παρακαλούμε αφήστε αυτές τις καρφίτσες ανοιχτές.) |
| 16 | ELV1P | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 39 | Δελτίο ΕΚΑΧ | Η παροχή ενέργειας για το κύκλωμα OTP (παρακαλούμε αφήστε αυτές τις καρφίτσες ανοιχτές). |
| 17 | ΕΛΒ1Ν | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική | 40 | EEPEN | Δοκιμάστε μόνο τις καρφίτσες (παρακαλώ αφήστε τις καρφίτσες ανοιχτές). |
| 18 | Εθνική Τράπεζα | γης | 41 | Ειδικότερα: | Ηλεκτρική τροφοδοσία |
| 19 | ΕΛΒ0Π | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 42 | Ειδικότερα: | Ηλεκτρική τροφοδοσία |
| 20 | ΕΛΒ0Ν | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική | 43 | Ειδικότερα: | Ηλεκτρική τροφοδοσία |
| 21 | Εθνική Τράπεζα | γης | 44 | Ειδικότερα: | Ηλεκτρική τροφοδοσία |
| 22 | OLV3P | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 45 | Ειδικότερα: | Ηλεκτρική τροφοδοσία |
| 23 | Επικαιροποίηση | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική |
Οπτικές προδιαγραφές
| Παράμετρος | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
|
Περιοχή γωνίας θέασης |
Οριζόντια |
Θ3 |
ΚΑ > 10 |
80 | 85 | - | Δέκα. |
Σημείωση 6.1 |
| Θ9 | 80 | 85 | - | Δέκα. | ||||
|
Βόρειος |
Θ12 | 80 | 85 | - | Δέκα. | |||
| Θ6 | 80 | 85 | - | Δέκα. | ||||
| Αντιδιαστολή | Επενδύσεις |
Θ = 0 |
1000 | 1200 | - |
HC+APF Σημείωση 6.2/6.3 |
||
| Η κυτταρική μετάδοση | Τρ | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| Ρυ | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Γυ | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| Από | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Ο Γουάι | 0.318 | 0.338 | 0.358 | |||||
| Χρωματική διάσταση | Θ = 0 | 70 | 75 | - | % | |||
| Χρόνος απόκρισης | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Σημείωση 6.5 | |
Παράμετροι δοκιμής αξιοπιστίας
| - Όχι, όχι. | Άρθρα | Προϋποθέσεις |
| 1 | Δοκιμή αποθήκευσης υψηλής θερμοκρασίας (HTS) | 85 °C, 240 ώρες, μη λειτουργικό |
| 2 | Δοκιμή αποθήκευσης χαμηλής θερμοκρασίας (LTS) | -30°C, 240 ώρες, μη λειτουργικό |
| 3 | Δοκιμή λειτουργίας υψηλής θερμοκρασίας (HTO) | 85 °C, 240 ώρες, λειτουργία |
| 4 | Δοκιμή λειτουργίας χαμηλής θερμοκρασίας (LTO) | -30°C, 240 ώρες, λειτουργικό |
| 5 | Δοκιμή λειτουργίας θερμικής υγρασίας (THO) | 60°C/90%RH, 240 ώρες, λειτουργικό |
| 6 | Δοκιμή αποθήκευσης θερμικού κύκλου (TST) | -30~80°C, 100 κύκλους, 1 ώρα/κύκλο, μη λειτουργικό |
|
7 |
Εικόνα προσκόλληση |
5*5 μοτίβο, 1 ώρα 25°C±2°C, μοτίβο ελέγχου Gray 127, Μετά από 3 λεπτά, η μούρα πρέπει να απομακρυνθεί πλήρως. |

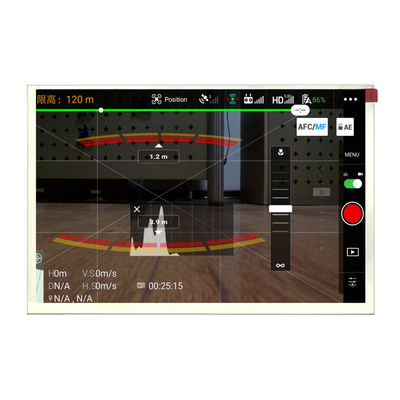

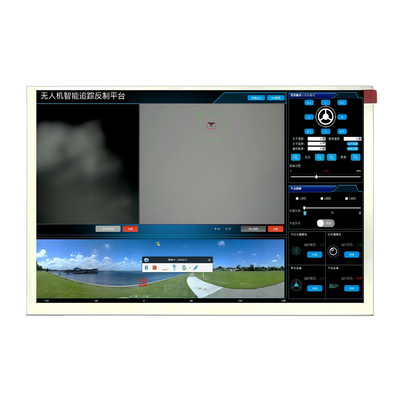

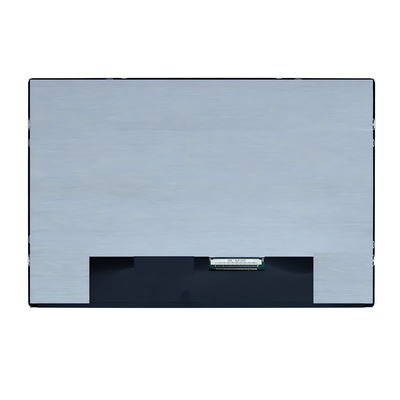

Εικόνα προϊόντος
