Λεπτομέρειες:
|
| Κλειδιά: | 13.3 ίντσες Ηλιακή συσκευή με χωρητική οθόνη αφής | Απόφαση: | 1920*1080 εικονοκύτταρα |
|---|---|---|---|
| Διεπαφή LCD: | EDP | Φωτεινότητα επιφάνειας: | 1000 cd/m2 |
| οθόνη αφής: | CTP (προωθητική χωρητική οθόνη αφής) | Διεπαφή CTP: | USB |
| Μέγεθος οθόνης LCD: | 305.19 x 177,69 x 2,58 mm (με/με άγγιγμα) | LCD με αφής: | 307.55 x 185.62 x 4.58 mm (με άγγιγμα) |
| Ενεργός χώρος: | 2930,76 x 165,24 mm | Εργασιακή θερμοκρασία.: | -10°C έως +60°C |
| Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
| Επεξεργασία επιφάνειας: | Ελαφριά ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
| Εμφάνιση χρώματος: | 16.7 Μ | Ζωή των LED: | 30.000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 13.3 ιντσών HDMI TFT LCD οθόνη,Δείκτης LCD 1920x1080 HDMI TFT,1000nits HDMI TFT LCD οθόνη |
||
** Κατεβάστε το δελτίο δεδομένων **
SFTO1330XC-7119A10CT Προδιαγραφή.pdf
Σχετικά με αυτό το αντικείμενοSFTO1330XC-7119A10CT
Παρουσίαση της οθόνης LCD υψηλής φωτεινότητας 13,3 ιντσών PCAP HDMI TFT, μιας λύσης οθόνης κορυφής που έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις διαφόρων επαγγελματικών εφαρμογών.Με την εκπληκτική ανάλυση 1920x1080 pixel και την αξιοσημείωτη φωτεινότητα 1000 νιτ, η οθόνη αυτή εξασφαλίζει εξαιρετική σαφήνεια και ορατότητα, ακόμη και στα πιο φωτεινά περιβάλλοντα.
Αυτή η ευέλικτη οθόνη είναι ιδανική για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
Αναβαθμίστε την οπτική εμπειρία σας με την υψηλής φωτεινότητας 13.3 ιντσών PCAP HDMI TFT LCD οθόνη.Αυτή η οθόνη είναι κατασκευασμένη για να προσφέρει εξαιρετική απόδοση και αξιοπιστία σε οποιοδήποτε περιβάλλονΕίτε αναπτύσσετε ένα νέο προϊόν είτε βελτιώνετε ένα υπάρχον σύστημα, αυτή η οθόνη είναι η ιδανική επιλογή για τις ανάγκες σας.
Για περισσότερες πληροφορίες ή για να ζητήσετε προσφορά, επικοινωνήστε μαζί μας!
|
Χαρακτηριστικά |
Μέγεθος | 13.3 ίντσες |
| Απόφαση | 1920 (οριζόντια) x 1080 (κατάσημη) | |
| Διασύνδεση | Δοκιμαστικό σύστημα | |
| Τύπος σύνδεσης | 20455-030E-76 (I-PEX) | |
| Βαθμό χρώματος | 16.7M | |
| Τύπος τεχνολογίας | A-si | |
| Δείχνει τα pixel pitch (mm) | 0.153 x 0.153 | |
| Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | |
| ΤΠ Δοκιμαστής IC | Εθνική Κεντρική Αρχή | |
| Επεξεργασία επιφάνειας LCD | Αντιφωτιστική επικάλυψη: ((3H) | |
| Κατεύθυνση θέασης | Ε/Δ/Λ/Ρ:85/85/85/85 | |
| Αντιδιαστολή | 1000 ((ΤΥΠ.) | |
| Χρωματική φάση | 72% | |
| Φωτεινότητα ((cd/m2) | 1000 ((ΤΥΠ.) | |
| Κατανάλωση ενέργειας |
LCD:1.8 ((W)) ((Max)) ((White Pattern)) |
|
| Αριθμοί LED | 50 LEDS | |
| Βάρος (g) | - | |
|
Μηχανικές |
Περιγραφή (W x H x D) (mm) | 3070,55 x 185,62 x 4,58 mm |
| ΤΠ Περιοχή ορατότητας φακού ((mm) | - | |
| ΔΕΠ (Δ × Δ × Δ) (μμ) | 3050,19 x 177,69 x 2,58 mm | |
| Ενεργός χώρος οθόνης οθόνης LCD ((mm) | 293.76 x 165.24 | |
| Με/χωρίς TSP | Με την TSP |
Σχέδιο προϊόντος
Ορισμός καρφίτσης οθόνης
|
Τερματικό |
Σύμβολο |
Εργασίες |
|
|
1 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
|
2 |
H-GND |
Γη |
|
|
3 |
LAN1 N |
Συμπληρωματική σύνδεση σήματος _Lane1 |
|
|
4 |
LAN1 P |
Αληθινή σύνδεση σήματος _Lane1 |
|
|
5 |
H-GND |
Γη |
|
|
6 |
Δικτυακό δίκτυο |
Συμπληρωματική σύνδεση σήματος _Lane0 |
|
|
7 |
ΛΑΝ0_Π |
Αληθινή σύνδεση σήματος _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Αληθινή σύνδεση σήματος _υποβοηθητικό κανάλι |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Γη |
|
|
12 |
Επικαιροποιημένο |
Ηλεκτρική τροφοδοσία, 3.3V (τυπικό) |
|
|
13 |
Επικαιροποιημένο |
Ηλεκτρική τροφοδοσία, 3.3V (τυπικό) |
|
|
14 |
ΒΙΣΤ |
Ενεργοποίηση αυτοδοκιμαστικής δοκιμής πίνακα |
|
|
15 |
H_GND |
Γη |
|
|
16 |
H_GND |
Γη |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Σημαντική καρφίτσα |
|
|
18 |
BL_GND |
Γη υψηλής ταχύτητας |
|
|
19 |
BL_GND |
Γη υψηλής ταχύτητας |
|
|
20 |
BL_GND |
Γη υψηλής ταχύτητας |
|
|
21 |
BL_GND |
Γη υψηλής ταχύτητας |
|
|
22 |
Βλ EN |
Πίσω φωτισμός ενεργοποιημένος/αποσβημένος |
|
|
23 |
BL PWM |
Πίσω φωτισμός PWM Dimming |
|
|
24 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
|
25 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
|
26 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
|
27 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
|
28 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
|
29 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
|
30 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
Ηλεκτρικές προδιαγραφές
|
Παράμετρος |
- Μίνι. |
Τύπος. |
Μαξ. Μαξ. |
Μονάδα |
Παρατηρήσεις |
|
|
Φως επιφάνειας |
800 | 1000 | cd/m2 | |||
|
Τετάρτη |
ΔΕΔ |
3.0 |
3.3 |
V |
Σημείωση 1 |
|
|
Επιτρεπόμενη τάση ροπής εισόδου |
VRF |
- |
- |
100 |
mV |
Σε VDD = 3,3V |
|
Τρόπος τροφοδοσίας |
ΔΕΔ |
- |
- |
mA |
Σημείωση 1 |
|
|
Διαφορετική τάση εισόδου |
VID |
- |
1320 |
mV |
||
|
Κατανάλωση ενέργειας |
0.9 |
|
W |
Σημείωση 1 |
||
|
- |
4 |
- |
W |
Σημείωση 2 |
||
|
- |
4.9 |
- |
W |
|||
Ορισμός PCAB USB Pin
1 VCC
Δύο USB-
3 USB+
4 GND

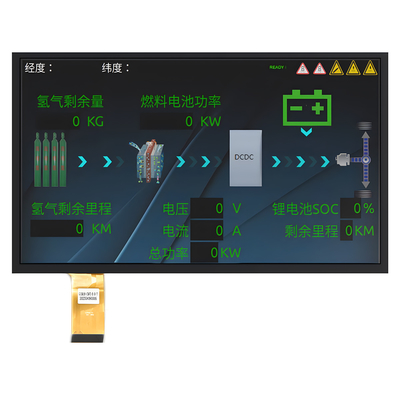

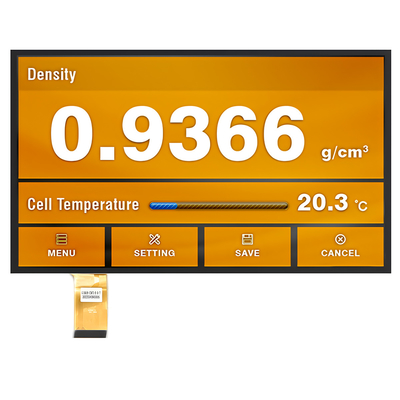

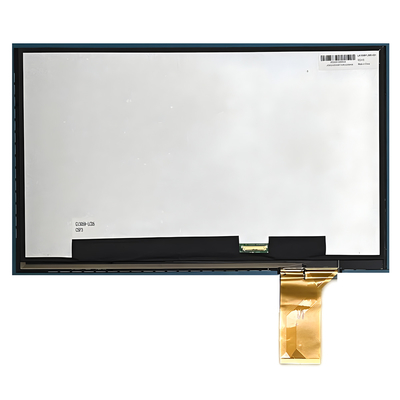

Εικόνα προϊόντος
Εγκαταστάσεις και πιστοποιητικά
