Λεπτομέρειες:
|
| Προϊόν: | 1Δείκτης ηλεκτρονικού χαρτιού.54 ιντσών | Απόφαση: | Ανάλυση 200x200 σημείων |
|---|---|---|---|
| Τρόπος εμφάνισης: | ενεργός μήτρας | Στοιχείο οδηγών: | ενεργός μήτρα α-Si TFT |
| Εμφάνιση χρώματος: | Μαύρο, Λευκό και Κόκκινο | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Ενεργός χώρος: | 27 ((H) x 27 ((V) (mm) |
| Πιξέλες: | 140 x 140 (188dpi) εεε | Αριθμός πιν: | 24 καρφίτσες |
| Διασύνδεση: | ΠΕΠ | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης 200*200 E-Ink,1Δείκτης ηλεκτρονικού χαρτιού.5 ιντσών,Ετικέτα τετραγωνικού ράφους με ηλεκτρονικό μελάνι |
||
** Κατεβάστε το δελτίο δεδομένων **
SFEPD154QXBWR-7237AN Προδιαγραφή.pdf
Τυπικός κατάλογος προϊόντων EPD.pdf
Μεταμορφώστε την εμπειρία της οθόνης σας με την οθόνη ηλεκτρονικού χαρτιού με 1,54 ιντσών ηλεκτρονικό μελάνι!
Ψάχνετε για μια καινοτόμο λύση για την επισήμανση των ράφων και την επισήμανση τιμών; Μην ψάχνετε άλλο!5 ιντσών E-Ink E-Paper οθόνη με καθαρή ανάλυση 200x200 σχεδιασμένη ειδικά για τα σύγχρονα περιβάλλοντα λιανικής πώλησης.
Βασικά χαρακτηριστικά:
Υπερ-χαμηλή κατανάλωση ενέργειας:Χρησιμοποιώντας την τεχνολογία E-Ink, η οθόνη μας καταναλώνει ελάχιστη ενέργεια, καθιστώντας την ιδανική για μακροχρόνια χρήση χωρίς συχνές αλλαγές μπαταρίας.
Υψηλή ορατότητα:Η οθόνη 1,5 ιντσών προσφέρει υψηλή αντίθεση και εξαιρετική ευανάγνωση σε διάφορες συνθήκες φωτισμού, εξασφαλίζοντας ότι οι ετικέτες σας ξεχωρίζουν.
Πολυδιάστατη εφαρμογή:Ιδανική για ετικέτες ράφους, τιμολόγια, οθόνες πληροφοριών προϊόντων και διαφημιστικά μηνύματα, αυτή η οθόνη ηλεκτρονικού χαρτιού μπορεί εύκολα να ενσωματωθεί στα υπάρχοντα συστήματά σας.
Στυλάτο και συμπαγές σχεδιασμό:Ο κομψός και συμπαγής συντελεστής της μορφής είναι ιδανικός για μια ποικιλία από ρυθμίσεις λιανικής πώλησης, ενισχύοντας το οπτικό merchandising σας χωρίς να καταλαμβάνει πολύ χώρο.
Εύκολη ενημέρωση:Με την υποστήριξη της διεπαφής SPI, μπορείτε να ενημερώνετε γρήγορα και χωρίς προσπάθεια τις οθόνες σας κατά περίπτωση, διασφαλίζοντας ότι οι πληροφορίες σας είναι πάντα ενημερωμένες.
Ανθεκτική και μακροχρόνια:Κατασκευασμένη για να αντέξει τις αυστηρότητες ενός πολυσύχναστου περιβάλλοντος λιανικής πώλησης, η οθόνη ηλεκτρονικού χαρτιού διατηρεί την ποιότητα και την απόδοσή της με την πάροδο του χρόνου.
Γιατί να Επιλέξετε την Τεχνολογία Ηλεκτρονικού μελάνου;
Οι οθόνες ηλεκτρονικού μελάνου προσφέρουν μια εμπειρία ανάγνωσης παρόμοια με το χαρτί, με την ικανότητα να διατηρούν μια εικόνα χωρίς ηλεκτρική ενέργεια, καθιστώντας τις μια φιλική προς το περιβάλλον επιλογή που ευθυγραμμίζεται με τους στόχους βιωσιμότητας.
Ιδανικό για επιχειρήσεις κάθε μεγέθους
Είτε είστε ένα μικρό κατάστημα, μια μεγάλη αλυσίδα λιανικής πώλησης, ή οτιδήποτε ανάμεσα, οι οθόνες E-Ink παρέχουν μια σύγχρονη λύση για την προσέλκυση πελατών και την αύξηση των πωλήσεων.
Πάρτε το δικό σας σήμερα!
Μην χάσετε την ευκαιρία να αυξήσετε την εμφάνιση των προϊόντων σας με το In Stock SPI 1.5 Inch E-Ink E-Paper Display.
Μηχανικές πληροφορίες
| Παράμετρος | Προδιαγραφές | Μονάδα | Σημείωση |
| Μέγεθος οθόνης | 1.54 | Δοκίμημα | |
| Ανάλυση οθόνης | 200 ((H) × 200 ((V) | Πικέλια | Dpi:188 |
| Ενεργός χώρος | 27.0(H) × 27.0(V) | μμ | |
| Πιξέλες | 0. 14 × 0. 14 | μμ | |
| Διαμόρφωση pixel | Τετράγωνο | ||
| Διάσταση του σχεδίου | 31.80(H) × 37.32(V) × 1.0(D) | μμ | |
| Βάρος | 2. 18±0.5 | g |
ΠροϊόνΣχεδίαση
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι, όχι. | Ονομασία | Εισαγωγή/Εξόδου | Περιγραφή | Σημείωση |
| 1 | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | Μείνε ανοιχτός. | |
| 2 | Δ.Δ.Γ. | Ο | Έλεγχος οδήγησης πύλης MOSFET N-Channel | |
| 3 | RESE | Εγώ... | Εισαγωγή σήμανσης ρεύματος για τον κύκλο ελέγχου | |
| 4 | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | Μείνε ανοιχτός. | |
| 5 | VSH2 | Γ | Θετική πηγή τάσης κίνησης | |
|
6 |
ΤΣΚΛ |
Ο |
Αυτή η καρφίτσα είναι η I2C διεπαφή με τον ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: Ανοιχτό |
|
|
7 |
ΤΣΔΑ |
Εισαγωγή/Εξόδου |
Αυτή η καρφίτσα είναι I2C διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: Ανοιχτό |
|
| 8 | BS1 | Εγώ... | Πιν επιλογής διασύνδεσης λεωφορείου | Σημείωση 5-5 |
| 9 | Απασχολημένος | Ο | Πιν εξόδου απασχολούμενης κατάστασης | Σημείωση 5-4 |
| 10 | ΑΠΕ# | Εγώ... | Επαναφορά εισόδου σήματος. | Σημείωση 5-3 |
| 11 | D/C# | Εγώ... | Πίνακας ελέγχου δεδομένων/χειρισμού | Σημείωση 5-2 |
| 12 | ΣΤ# | Εγώ... | Τσιπ επιλέξτε πιν εισόδου | Σημείωση 5-1 |
| 13 | ΣΚΛ | Εγώ... | Σημείο σειράς ρολογιού (SPI) | |
| 14 | ΣΔΑ | Εγώ... | Πινάκια σειριακών δεδομένων (SPI) | |
| 15 | VDDIO | Π | Η παροχή ενέργειας για τις λογικές καρφίτσες της διεπαφής Θα πρέπει να συνδεθεί με το VCI | |
| 16 | ΚΑΠ | Π | Τροφοδοσία ενέργειας για το τσιπ | |
| 17 | Επικεφαλής | Π | Γη | |
|
18 |
ΔΕΔ |
Γ |
Ο πυρήνας λογικής πινής ισχύος VDD μπορεί να ρυθμιστεί εσωτερικά από το VCI. Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ VDD και VSS | |
| 19 | Επικεφαλής | Π | Η παροχή ενέργειας για τον προγραμματισμό OTP. | |
| 20 | VSH1 | Γ | Θετική πηγή τάσης κίνησης | |
| 21 | VGH | Γ | Θετική τάση κίνησης πύλης. | |
| 22 | VSL | Γ | Αρνητική πηγή τάσης κίνησης | |
| 23 | VGL | Γ | Αρνητική τάση κίνησης πύλης. | |
| 24 | VCOM | Γ | Η τάση κίνησης VCOM |
Απόλυτη μέγιστη ικανότητα
| Παράμετρος | Σύμβολο | Αξιολόγηση | Μονάδα |
| Τεχνική τάση τροφοδοσίας | ΚΑΠ | -0,5 έως +6.0 | V |
| Λογική τάση εισόδου | Αριθμός οχήματος | -0,5 έως VCI +0.5 | V |
| Λογική τάση εξόδου | VOUT | -0,5 έως VCI +0.5 | V |
| Πεδίο θερμοκρασίας λειτουργίας | ΤΟΠΡ | 0 έως +40 | oC |
| Πεδίο θερμοκρασίας αποθήκευσης | TSTG | -25 έως +70 | oC |
| Βέλτιστη θερμοκρασία αποθήκευσης | TSTGo | 23±2 | oC |
| Βέλτιστη υγρασία αποθήκευσης | HSTGo | 55±10 | % RH |
Χαρακτηριστικά συνεχούς ρεύματος για το πάνελ
| Παράμετρος | Σύμβολο | Προϋποθέσεις | Εφαρμογή | - Μίνι. | Τύπος. | Μαξ | Μονάδες |
| Μοναδικό έδαφος | Επικεφαλής | - | - | 0 | - | V | |
| Τεχνική τάση τροφοδοσίας | ΚΑΠ | - | ΚΑΠ | 2.2 | 3.0 | 3.7 | V |
| Τεχνική τάση πυρήνα | ΔΕΔ | ΔΕΔ | 1.7 | 1.8 | 1.9 | V | |
| Υψηλή τάση εισόδου | ΧΙΒ | - | - | 0.8 VCI | - | - | V |
| Η τάση εισόδου χαμηλού επιπέδου | VIL | - | - | - | - | 0.2 ΑΕΠ | V |
| Υψηλή τάση εξόδου | VOH | ΙΟΗ = -100uA | - | 0.9 VCI | - | - | V |
| Η τάση εξόδου χαμηλού επιπέδου | Αερομεταφορές | ΔΕΠ = 100uA | - | - | - | 0.1 ΕΤΠ | V |
| Τυπική ισχύς | ΠΤΥΠ | VCI = 3,0V | - | - | 7.5 | - | mW |
| Κατάσταση βαθύ ύπνου | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Τυπικό ρεύμα λειτουργίας | Iopr_VCI | VCI = 3,0V | - | - | 2.5 | - | mA |
| Χρόνος ενημέρωσης εικόνας | - | 25 oC | - | - | 22 | - | δευτερεύον |
|
ρεύμα λειτουργίας αναμονής |
Islp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Κανένα φορτίο εισόδου |
- |
- |
20 |
UA |
|
|
ρεύμα βαθιάς νάρκης |
Idslp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Χωρίς φορτίο εισόδου Δεδομένα RAM δεν διατηρούνται |
- |
- |
1 |
5 |
UA |
Δοκιμή αξιοπιστίας
| ΟΧΙ | Στοιχεία δοκιμής | Προϋπόθεση δοκιμής |
|
1 |
Αποθήκευση σε χαμηλή θερμοκρασία |
T = -25°C, 240 ώρες Δοκιμή με λευκό σχέδιο |
|
2 |
Αποθήκευση σε υψηλή θερμοκρασία | Δοκιμή με λευκό σχέδιο |
|
3 |
Λειτουργία σε υψηλές θερμοκρασίες | T=40oC, RH=35%, 240h |
|
4 |
Λειτουργία χαμηλής θερμοκρασίας | 0 ° C, 240 h |
|
5 |
Υψηλής θερμοκρασίας, Λειτουργία υψηλής υγρασίας |
T=40oC, RH=80%, 240h |
|
6 |
Υψηλή θερμοκρασία, Αποθήκευση υψηλής υγρασίας |
Δοκιμή σε λευκό σχέδιο |
|
7 |
Κύκλος θερμοκρασίας | 1 κύκλος:[-25oC 30 λεπτά] → [+60oC 30 λεπτά] : 50 κύκλοι Δοκιμή με λευκό σχέδιο |
|
8 |
Αντίσταση στην έκθεση σε υπεριώδη ακτινοβολία | 765W/m2 για 168 ώρες, 40 °C Δοκιμή με λευκό σχέδιο |
|
9 |
Πυροβόλο ESD |
Αερο+/-15KV·Σύνδεση+/-8KV (Δοκιμαστικό κέλυφος τελικού προϊόντος, όχι μόνο οθόνη) Αέρας+/-8KV·Σύνδεση+/-6KV (Αγνή οθόνη EPD, χωρίς IC και περιοχή FPC) Αέρα +/-4KV;Σύνδεση +/-2KV (Εμφάνιση γυμνού EPD, συμπεριλαμβανομένης της περιοχής IC και FPC) |

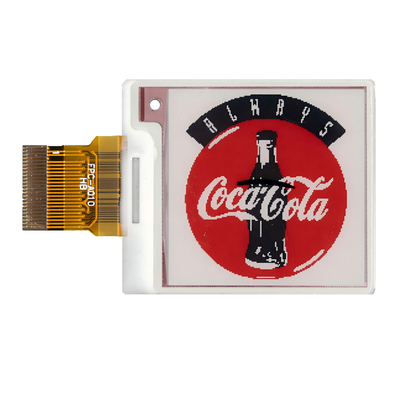

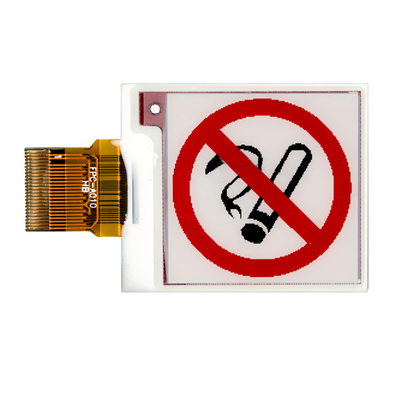

Εικόνα προϊόντος
Εγκαταστάσεις και πιστοποιητικά
Κλειδί αναζήτησης:EPD 1,5 ιντσών, 1,54 ιντσών E-ink οθόνη, ESL οθόνη 1,5 ιντσών, Epaper 1,5 ιντσών, E-inch 1,5 "
