Λεπτομέρειες:
|
| Προϊόν: | 1Δείκτης ηλεκτρονικού χαρτιού.54 ιντσών | Απόφαση: | Ανάλυση 200x200 σημείων |
|---|---|---|---|
| Τρόπος εμφάνισης: | ενεργός μήτρας | Στοιχείο οδηγών: | ενεργός μήτρα α-Si TFT |
| Εμφάνιση χρώματος: | Μαύρο, Λευκό και Κόκκινο | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Ενεργός χώρος: | 27 ((H) x 27 ((V) (mm) |
| Πιξέλες: | 140 x 140 (188dpi) εεε | Αριθμός πιν: | 24 καρφίτσες |
| Διασύνδεση: | ΠΕΠ | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Διασύνδεση SPI Ενημερωτική οθόνη,3 Χρωματική οθόνη ηλεκτρονικού χαρτιού,200×200 EPD |
||
** Κατεβάστε το δελτίο δεδομένων **
SFEPD154QXBWR-7237AN Προδιαγραφή.pdf
Τυπικός κατάλογος προϊόντων EPD.pdf
Σχετικά με αυτό το στοιχείο SFEPD154QXBWR-7237AN
Το 1.54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsΕδώ είναι μια λεπτομερή εισαγωγή για αυτό το προϊόν:
Σύνοψη του προϊόντος:
Βασικά χαρακτηριστικά:
Τεχνικές προδιαγραφές:
Εφαρμογές:
Αυτή η οθόνη ηλεκτρονικού χαρτιού είναι ιδανική για εφαρμογές όπως οι ετικέτες των ράφων, τα βιομηχανικά όργανα και κάθε σενάριο όπου απαιτείται μια οθόνη χαμηλής ισχύος και υψηλής ορατότητας.
Μηχανικές πληροφορίες
| Παράμετρος | Προδιαγραφές | Μονάδα | Σημείωση |
| Μέγεθος οθόνης | 1.54 | Δοκίμημα | |
| Ανάλυση οθόνης | 200 ((H) × 200 ((V) | Πικέλια | Dpi:188 |
| Ενεργός χώρος | 27.0(H) × 27.0(V) | μμ | |
| Πιξέλες | 0. 14 × 0. 14 | μμ | |
| Διαμόρφωση pixel | Τετράγωνο | ||
| Διάσταση του σχεδίου | 31.80(H) × 37.32(V) × 1.0(D) | μμ | |
| Βάρος | 2. 18±0.5 | g |
ΠροϊόνΣχεδίαση
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι, όχι. | Ονομασία | Εισαγωγή/Εξόδου | Περιγραφή | Σημείωση |
| 1 | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | Μείνε ανοιχτός. | |
| 2 | Δ.Δ.Γ. | Ο | Έλεγχος οδήγησης πύλης MOSFET N-Channel | |
| 3 | RESE | Εγώ... | Εισαγωγή σήμανσης ρεύματος για τον κύκλο ελέγχου | |
| 4 | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | Μείνε ανοιχτός. | |
| 5 | VSH2 | Γ | Θετική πηγή τάσης κίνησης | |
|
6 |
ΤΣΚΛ |
Ο |
Αυτή η καρφίτσα είναι η I2C διεπαφή με τον ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: Ανοιχτό |
|
|
7 |
ΤΣΔΑ |
Εισαγωγή/Εξόδου |
Αυτή η καρφίτσα είναι I2C διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: Ανοιχτό |
|
| 8 | BS1 | Εγώ... | Πιν επιλογής διασύνδεσης λεωφορείου | |
| 9 | Απασχολημένος | Ο | Πιν εξόδου απασχολούμενης κατάστασης | |
| 10 | ΑΠΕ# | Εγώ... | Επαναφορά εισόδου σήματος. | |
| 11 | D/C# | Εγώ... | Πίνακας ελέγχου δεδομένων/χειρισμού | |
| 12 | ΣΤ# | Εγώ... | Τσιπ επιλέξτε πιν εισόδου | |
| 13 | ΣΚΛ | Εγώ... | Σημείο σειράς ρολογιού (SPI) | |
| 14 | ΣΔΑ | Εγώ... | Πινάκια σειριακών δεδομένων (SPI) | |
| 15 | VDDIO | Π | Η παροχή ενέργειας για τις λογικές καρφίτσες της διεπαφής Θα πρέπει να συνδεθεί με το VCI | |
| 16 | ΚΑΠ | Π | Τροφοδοσία ενέργειας για το τσιπ | |
| 17 | Επικεφαλής | Π | Γη | |
|
18 |
ΔΕΔ |
Γ |
Ο πυρήνας λογικής πινής ισχύος VDD μπορεί να ρυθμιστεί εσωτερικά από το VCI. Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ VDD και VSS | |
| 19 | Επικεφαλής | Π | Η παροχή ενέργειας για τον προγραμματισμό OTP. | |
| 20 | VSH1 | Γ | Θετική πηγή τάσης κίνησης | |
| 21 | VGH | Γ | Θετική τάση κίνησης πύλης. | |
| 22 | VSL | Γ | Αρνητική πηγή τάσης κίνησης | |
| 23 | VGL | Γ | Αρνητική τάση κίνησης πύλης. | |
| 24 | VCOM | Γ | Η τάση κίνησης VCOM |
Απόλυτη μέγιστη ικανότητα
| Παράμετρος | Σύμβολο | Αξιολόγηση | Μονάδα |
| Τεχνική τάση τροφοδοσίας | ΚΑΠ | -0,5 έως +6.0 | V |
| Λογική τάση εισόδου | Αριθμός οχήματος | -0,5 έως VCI +0.5 | V |
| Λογική τάση εξόδου | VOUT | -0,5 έως VCI +0.5 | V |
| Πεδίο θερμοκρασίας λειτουργίας | ΤΟΠΡ | 0 έως +40 | oC |
| Πεδίο θερμοκρασίας αποθήκευσης | TSTG | -25 έως +70 | oC |
| Βέλτιστη θερμοκρασία αποθήκευσης | TSTGo | 23±2 | oC |
| Βέλτιστη υγρασία αποθήκευσης | HSTGo | 55±10 | % RH |
Χαρακτηριστικά συνεχούς ρεύματος για το πάνελ
| Παράμετρος | Σύμβολο | Προϋποθέσεις | Εφαρμογή | - Μίνι. | Τύπος. | Μαξ | Μονάδες |
| Μοναδικό έδαφος | Επικεφαλής | - | - | 0 | - | V | |
| Τεχνική τάση τροφοδοσίας | ΚΑΠ | - | ΚΑΠ | 2.2 | 3.0 | 3.7 | V |
| Τεχνική τάση πυρήνα | ΔΕΔ | ΔΕΔ | 1.7 | 1.8 | 1.9 | V | |
| Υψηλή τάση εισόδου | ΧΙΒ | - | - | 0.8 VCI | - | - | V |
| Η τάση εισόδου χαμηλού επιπέδου | VIL | - | - | - | - | 0.2 ΑΕΠ | V |
| Υψηλή τάση εξόδου | VOH | ΙΟΗ = -100uA | - | 0.9 VCI | - | - | V |
| Η τάση εξόδου χαμηλού επιπέδου | Αερομεταφορές | ΔΕΠ = 100uA | - | - | - | 0.1 ΕΤΠ | V |
| Τυπική ισχύς | ΠΤΥΠ | VCI = 3,0V | - | - | 7.5 | - | mW |
| Κατάσταση βαθύ ύπνου | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Τυπικό ρεύμα λειτουργίας | Iopr_VCI | VCI = 3,0V | - | - | 2.5 | - | mA |
| Χρόνος ενημέρωσης εικόνας | - | 25 oC | - | - | 22 | - | δευτερεύον |
|
ρεύμα λειτουργίας αναμονής |
Islp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Κανένα φορτίο εισόδου |
- |
- |
20 |
UA |
|
|
ρεύμα βαθιάς νάρκης |
Idslp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Χωρίς φορτίο εισόδου Δεδομένα RAM δεν διατηρούνται |
- |
- |
1 |
5 |
UA |

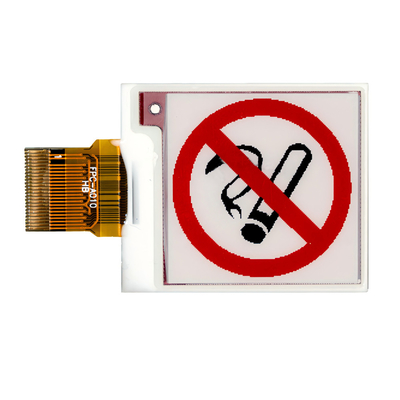

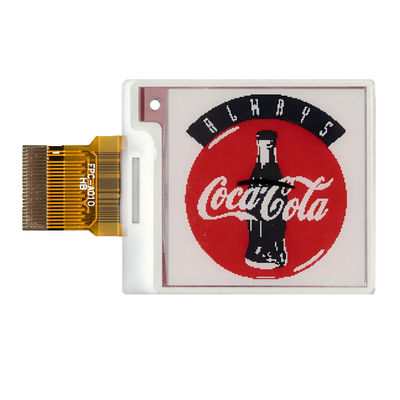

Εικόνα προϊόντος
Εγκαταστάσεις και πιστοποιητικά
Επικοινωνήστε μαζί μας
Μην χάσετε την ευκαιρία να αυξήσετε την εμφάνιση των προϊόντων σας με το In Stock SPI 1.5 Inch E-Ink E-Paper Display.
Επικοινωνήστε μαζί μας τώρα για να μάθετε περισσότερα και να κάνετε την παραγγελία σας!
