Λεπτομέρειες:
|
| Προϊόν: | 2.9 ιντσών Ηλεκτρονικό μελάνι Ηλεκτρονικό χαρτί | Απόφαση: | Ανάλυση 296 x 128 σημείων |
|---|---|---|---|
| Τρόπος εμφάνισης: | ΑΜ EPD | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 36.7 ((H) × 79.0 ((V) × 1.2 ((D) (mm) | Ενεργός χώρος: | 29.056 ((H) × 66.896 ((V) (mm) |
| Πιξέλες: | 0.227 × 0,226 (mm) | θερμοκρασία λειτουργίας: | 0°C σε +50°C |
| Θερμοκρασία αποθήκευσης.: | -25°C σε +70°C | Χρώμα: | Μαύρο και άσπρο |
| Αριθμός πιν: | 24 καρφίτσες | Διασύνδεση: | MCU |
| ρεύμα εισόδου: | 3.1 μΑ | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
| Επισημαίνω: | 128*296 E-Dots E-Ink E-Paper (Ηλεκτρονικό χαρτί με μελάνι),20,9 ίντσες ηλεκτρονικό χαρτί με μελάνι |
||
** Κατεβάστε το δελτίο δεδομένων **
SFEPD290QXBW-7236AN Προδιαγραφή.pdf
Τυπικός κατάλογος προϊόντων EPD.pdf
Είμαστε ενθουσιασμένοι που παρουσιάζουμε την τελευταία μας καινοτομία: το 2.9 ιντσών 128x296 Dots MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display (EPD) Panel.Σχεδιασμένο για να προσφέρει απαράμιλλη σαφήνεια και αποτελεσματικότητα, αυτή η οθόνη είναι ιδανική για μια ποικιλία εφαρμογών που απαιτούν εξαιρετική ευανάγνωση και χαμηλή κατανάλωση ενέργειας.
Υψηλή ανάλυση:Με ανάλυση 128x296 σημείων, αυτό το πάνελ EPD εξασφαλίζει καθαρές και καθαρές εικόνες, καθιστώντας το ιδανικό για την εμφάνιση κειμένου, γραφικών και περίπλοκων σχεδίων.
Μικρή κατανάλωση ενέργειας:Η ηλεκτροφορετική τεχνολογία επιτρέπει εξαιρετική ενεργειακή απόδοση, καθιστώντας την οθόνη ιδανική για συσκευές που λειτουργούν με μπαταρία.Σημαντική παράταση της ζωής της μπαταρίας.
Ευρείες οπτικές γωνίες:Απολαύστε σταθερή και καθαρή ορατότητα από διάφορες γωνίες, χάρη στην τεχνολογία E-Ink που μιμείται την εμφάνιση του φυσικού χαρτιού.
Διασύνδεση MCU:Το εν λόγω πάνελ, το οποίο έχει σχεδιαστεί με μια βολική διεπαφή MCU, μπορεί εύκολα να ενσωματωθεί σε υπάρχοντα συστήματα και έργα, διευκολύνοντας την ταχεία και απλή ανάπτυξη για τους μηχανικούς και τους προγραμματιστές.
Πολυδιάστατες εφαρμογές:Αυτή η οθόνη είναι κατάλληλη για ένα ευρύ φάσμα χρήσεων, συμπεριλαμβανομένων των ηλεκτρονικών αναγνώστων, των ηλεκτρονικών ετικετών, των έξυπνων οικιακών συσκευών, των φορητών συσκευών και άλλων.
Η οθόνη 2,9 ιντσών E-Ink E-Paper είναι ιδανική για:
Η ηλεκτρονική οθόνη χαρτιού μας ξεχωρίζει στην αγορά για τη δέσμευσή της στην ποιότητα, την καινοτομία και την ικανοποίηση του χρήστη.
Ανακαλύψτε το μέλλον της τεχνολογίας οθόνης με το 2,9 ιντσών 128x296 Dots MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display Panel.υψηλής ποιότητας οπτικές λύσεις προσαρμοσμένες στις σύγχρονες εφαρμογέςΓια περισσότερες πληροφορίες, δείγματα ή τιμές, επικοινωνήστε μαζί μας!
Σχέδιο προϊόντος
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι, όχι. | Ονομασία | Εισαγωγή/Εξόδου | Περιγραφή | Σημείωση |
| 1 | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | Μείνε ανοιχτός. | |
| 2 | Δ.Δ.Γ. | Ο | Έλεγχος οδήγησης πύλης MOSFET N-Channel | |
| 3 | RESE | Εγώ... | Εισαγωγή σήμανσης ρεύματος για τον κύκλο ελέγχου | |
| 4 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | Μείνε ανοιχτός. |
| 5 | VSH2 | Γ | Θετική πηγή τάσης κίνησης (κόκκινο) | |
|
6 |
ΤΣΚΛ |
Ο |
Αυτή η καρφίτσα είναι η I2C διεπαφή με τον ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: VSS |
|
|
7 |
ΤΣΔΑ |
Εισαγωγή/Εξόδου |
Αυτή η καρφίτσα είναι I2C διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: VSS |
|
| 8 | BS1 | Εγώ... | Πιν επιλογής διασύνδεσης λεωφορείου | |
| 9 | Απασχολημένος | Ο | Πιν εξόδου απασχολούμενης κατάστασης | |
| 10 | RST# | Εγώ... | Επαναφορά εισόδου σήματος. | |
| 11 | D/C# | Εγώ... | Πίνακας ελέγχου δεδομένων/χειρισμού | |
| 12 | ΣΤ# | Εγώ... | Τσιπ επιλέξτε πιν εισόδου | |
| 13 | ΣΚΛ | Εγώ... | Σημείο σειράς ρολογιού (SPI) | |
| 14 | ΣΔΑ | Εισαγωγή/Εξόδου | Πινάκια σειριακών δεδομένων (SPI) | |
| 15 | VDDIO | Π | Η παροχή ενέργειας για τις λογικές καρφίτσες της διεπαφής Θα πρέπει να συνδεθεί με το VCI | |
| 16 | ΚΑΠ | Π | Τροφοδοσία ενέργειας για το τσιπ | |
| 17 | Επικεφαλής | Π | Γη | |
|
18 |
ΔΕΔ |
Γ |
Ο πυρήνας λογικής πινής ισχύος VDD μπορεί να ρυθμιστεί εσωτερικά από το VCI. Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ VDD και VSS | |
| 19 | Επικεφαλής | Π | Για δοκιμή | |
| 20 | VSH1 | Γ | Θετική πηγή τάσης κίνησης | |
| 21 | VGH | Γ | Σφραγίδα τροφοδοσίας για τάση κίνησης θετικής πύλης και VSH1 | |
| 22 | VSL | Γ | Αρνητική πηγή τάσης κίνησης | |
| 23 | VGL | Γ | Σφραγίδα τροφοδοσίας για την τάση κίνησης αρνητικής πύλης VCOM και VSL | |
| 24 | VCOM | Γ | Η τάση κίνησης VCOM |
Απόλυτη μέγιστη αξιολόγηση
| Παράμετρος | Σύμβολο | Αξιολόγηση | Μονάδα |
| Τεχνική τάση τροφοδοσίας | ΚΑΠ | -0,5 έως +6.0 | V |
| Λογική τάση εισόδου | Αριθμός οχήματος | -0,5 έως VCI +0.5 | V |
| Λογική τάση εξόδου | VOUT | -0,5 έως VCI +0.5 | V |
| Πεδίο θερμοκρασίας λειτουργίας | ΤΟΠΡ | 0 έως +50 | oC |
| Πεδίο θερμοκρασίας αποθήκευσης | TSTG | -25 έως +70 | oC |
| Βέλτιστη θερμοκρασία αποθήκευσης | TSTGo | 23±2 | oC |
| Βέλτιστη υγρασία αποθήκευσης | HSTGo | 55±10 | % RH |
Χαρακτηριστικά συνεχούς ρεύματος για το πάνελ
| Παράμετρος | Σύμβολο | Προϋποθέσεις | Εφαρμογή | - Μίνι. | Τύπος. | Μαξ | Μονάδες |
| Μοναδικό έδαφος | Επικεφαλής | - | - | 0 | - | V | |
| Τεχνική τάση τροφοδοσίας | ΚΑΠ | - | ΚΑΠ | 2.2 | 3.0 | 3.7 | V |
| Τεχνική τάση πυρήνα | ΔΕΔ | ΔΕΔ | 1.7 | 1.8 | 1.9 | V | |
| Υψηλή τάση εισόδου | ΧΙΒ | - | - | 0.8 VCI | - | - | V |
| Η τάση εισόδου χαμηλού επιπέδου | VIL | - | - | - | - | 0.2 ΑΕΠ | V |
| Υψηλή τάση εξόδου | VOH | ΙΟΗ = -100uA | - | 0.9 VCI | - | - | V |
| Η τάση εξόδου χαμηλού επιπέδου | Αερομεταφορές | ΔΕΠ = 100uA | - | - | - | 0.1 ΕΠΕ | V |
| Τυπική ισχύς | ΠΤΥΠ | VCI = 3,0V | - | - | 9 | - | mW |
| Κατάσταση βαθύ ύπνου | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Τυπικό ρεύμα λειτουργίας | Iopr_VCI | VCI = 3,0V | - | - | 3.0 | - | mA |
| Χρόνος ενημέρωσης εικόνας | - | 25 oC | - | - | 3 | - | δευτερεύον |
|
ρεύμα λειτουργίας αναμονής |
Islp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Χωρίς φορτίο εισόδου Διατήρηση δεδομένων RAM |
- |
- |
20 |
UA |
|
|
ρεύμα βαθιάς νάρκης |
Idslp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Χωρίς φορτίο εισόδου Δεδομένα RAM δεν διατηρούνται |
- |
- |
1 |
5 |
UA |
Οπτικές προδιαγραφές
| Σύμβολο | Παράμετρος | Προϋποθέσεις | Ελάχιστο | Τύπος. | Μαξ | Μονάδες |
| R | Λευκή Αντανάκλαση | Λευκό | 30 | 35 | - | % |
| Επενδύσεις | Αντιδιαστολή | Εσωτερικά | 8:1 | - | ||
| ΓΝ | 2Σέλιδο γκρι | - | DS+(WS-DS) *n(m-1) | |||
| Ενημέρωση | Χρόνος ενημέρωσης εικόνας | σε 25 °C | 3 | - | δευτερεύον | |
| Ζωή | Τοπ | 1000000 φορές ή 5 χρόνια |

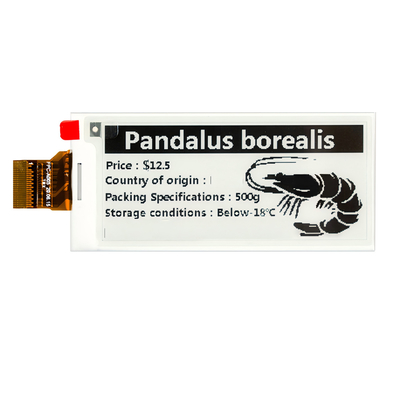

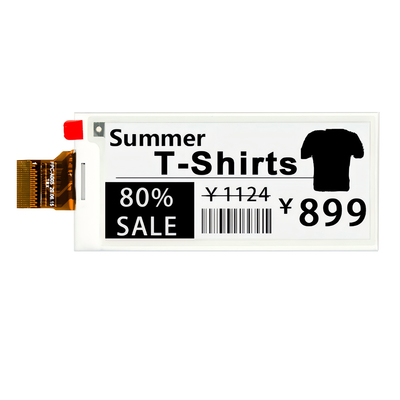

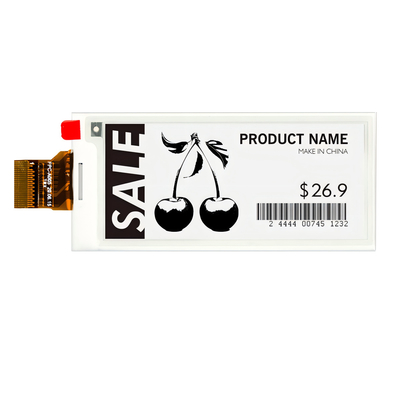

Προϊόν Ιμαγεία
Επικοινωνήστε μαζί μας
Μην χάσετε την ευκαιρία να αυξήσετε την εμφάνιση των προϊόντων σας με την In Stock MCU 2.9 Inch E-Ink E-Paper Display.
Επικοινωνήστε μαζί μας τώρα για να μάθετε περισσότερα και να κάνετε την παραγγελία σας!
