Λεπτομέρειες:
|
| Τύπος εμφάνισης: | Βιομηχανική LCD TFT | Μέγεθος οθόνης: | 15,6 ίντσες (365,72×220,39mm Bezel) |
|---|---|---|---|
| Ψήφισμα: | 1920×1080 FHD (Βήμα εικονοστοιχείου 0,179mm) | μέγιστη φωτεινότητα: | 1500 cd/m2 (τύπος) |
| Γωνιά προβολής: | 85°/85°/85°/85° (CR≥10) | Λειτουργική θερμοκρασία.: | -30°C έως +85°C (Πιστοποιημένο για Ευρύ Φάσμα Θερμοκρασιών) |
| Διασυνδέομαι: | 40-pin 2ch LVDS (I-PEX 20455-040E) | Εισροή τροφοδοσίας: | 3.3V DC ±10% (4W Τυπικό, 5W Μέγιστο) |
| Αναλογία αντίθεσης: | 8001 (τύπος) | Οπίσθιος φωτισμός: | Εξωτερική μπάρα LED φωτισμού |
| LED διάρκεια ζωής: | 24.35W, 50.000 ώρες ζωής. | Έγχρωμη γκάμα: | 72% NTSC |
| Εφαρμογή: | Διεπαφή Ανθρώπου-Μηχανής (HMI), Μηχανήματα Εξωτερικού Χώρου, Αυτοκίνητα, Ιατρικά | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Βιομηχανική οθόνη TFT LCD 1500nits,Βιομηχανική οθόνη TFT LCD LVDS |
||
Σχεδιασμένο για Ακραία Βιομηχανικά Περιβάλλοντα
Το SFTO1560RX-7312AN είναι μια TFT LCD 15,6" υψηλής φωτεινότητας κατασκευασμένη για να αντέχει σε σκληρές συνθήκες. Με φωτεινότητα 1500nits και λειτουργία από -30°C έως 85°C, προσφέρει ασυμβίβαστη ορατότητα σε άμεσο ηλιακό φως ή θερμοκρασίες κατάψυξης – ιδανικό για κατασκευαστικό εξοπλισμό, αυτοματισμό εργοστασίων και υπαίθρια περίπτερα.
Βιομηχανικής Κλάσης Ανθεκτικότητα
Ανθεκτικότητα Στρατιωτικού Επιπέδου: Επικυρωμένο μέσω 100 κύκλων θερμικού σοκ, δοκιμών δόνησης 10-55Hz και προστασίας ESD ±12kV.
LED Backlight 50.000 ωρών: Εξωτερική φωτεινή ράβδος με είσοδο 45.1V (προαιρετικό IP67) για ελάχιστη συντήρηση.
Ανθεκτική σε χημικά επιφάνεια: Σκληρυμένη επίστρωση κατά της αντανάκλασης 3H αντέχει σε βιομηχανικά καθαριστικά.
Έξυπνα Χαρακτηριστικά Ενσωμάτωσης
Διασύνδεση Plug & Play LVDS: Υποδοχή 40 ακίδων (I-PEX 20455) με έλεγχο αντίστροφης σάρωσης για ευέλικτη τοποθέτηση.
Μηδενική Διατήρηση Εικόνας: Η λειτουργία σήματος μόνο DE αποτρέπει το burn-in κατά τη διάρκεια 24/7 λειτουργίας.
Σχεδιασμός Χαμηλής Ισχύος: Τυπική κατανάλωση 4W στα 3.3V – μειώνει το θερμικό φορτίο του συστήματος.
Πιστοποιημένο για Παγκόσμια Χρήση
• Συμμορφώνεται με EU RoHS/REACH
• Πιστοποιημένο κατά ISO 9001 (Ποιότητα) & 14001 (Περιβάλλον)
• 1-Έτος Λειτουργική Εγγύηση
Αξιόπιστο από Βιομηχανίες:
✅ Βαριά Μηχανήματα: Πίνακες ελέγχου εκσκαφέων, οθόνες γεωργίας
✅ Μεταφορές: Ταμπλό αεροπορίας, συστήματα ναυσιπλοΐας
✅ Ιατρικά: Διαγνωστικός εξοπλισμός, φορητές οθόνες
✅ Ενέργεια: HMIs σε εξέδρες πετρελαίου, τερματικά ελέγχου ηλιακών πάρκων
Ζητήστε Προσαρμογή: Επικοινωνήστε sales2@saef.com.cn για εκδόσεις με βαθμό IP, ενσωμάτωση οθόνης αφής ή προσαρμοσμένα πλαίσια.
Προδιαγραφές
| Στοιχείο | Προδιαγραφή | Μονάδα |
| Μέγεθος Οθόνης | 15.6” πραγματική διαγώνιος | |
| Άνοιγμα Πλαισίου | 365.72x220.39x12.5 | mm |
| Αριθμός Pixel | 1920 x R.G.B. x 1080 | pixel |
| Βήμα Pixel | 0.17925 (H) x 0.17925 (V) | mm |
| Περιοχή Εμφάνισης | 344.16x193.59 | mm |
| Χρώματα Οθόνης | 16.7M | χρώμα |
| Διαπερατός Τρόπος | Κανονικά Μαύρο | - |
| Επεξεργασία Επιφάνειας | Τύπος AG, σκληρή επίστρωση 3H, | - |
| Κατανάλωση Ενέργειας | Συνολικό κελί | |
| TC | 8100 | k |
| NTSC | 72 (Typ) | % |
Εξωτερικές Διαστάσεις
![]()
Ορισμός Ακίδων Διασύνδεσης
| Ακίδα | Όνομα | Περιγραφή |
| 1 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 2 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 3 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 4 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 5 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 6 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 7 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 8 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 9 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 10 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 11 | LCD_VCC | Τροφοδοσία λογικής και οδηγού LCD 3.3V |
| 12 | LCD_VCC | Τροφοδοσία λογικής και οδηγού LCD 3.3V |
| 13 | LCD_VCC | Τροφοδοσία λογικής και οδηγού LCD 3.3V |
| 14 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 15 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 16 | NC | Όχι σύνδεση, αυτή η ακίδα πρέπει να είναι ανοιχτή |
| 17 | REV_SCAN |
Low → Κανονική Λειτουργία. High → Οριζόντια & Κάθετη Αντίστροφη Σάρωση |
| 18 | RXO0- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. Κανάλι O0 (περιττό) |
| 19 | RXO0+ | Θετική είσοδος διαφορικών δεδομένων LVDS. Κανάλι O0 (περιττό) |
| 20 | RXO1- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. Κανάλι O1 (περιττό) |
| 21 | RXO1+ | Θετική είσοδος διαφορικών δεδομένων LVDS. Κανάλι O1 (περιττό) |
| 22 | RXO2- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. Κανάλι O2 (περιττό) |
| 23 | RXO2+ | Θετική είσοδος διαφορικών δεδομένων LVDS. Κανάλι O2 (περιττό) |
| 24 | LCD GND | Γείωση λογικής και οδηγού LCD |
| 25 | RXOC- | Αρνητική είσοδος διαφορικού ρολογιού LVDS. (περιττό) |
| 26 | RXOC+ | Θετική είσοδος διαφορικού ρολογιού LVDS. (περιττό) |
| 27 | LCD GND | Γείωση λογικής και οδηγού LCD |
| 28 | RXO3- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. Κανάλι O3(περιττό) |
| 29 | RXO3+ | Θετική είσοδος διαφορικών δεδομένων LVDS. Κανάλι O3 (περιττό) |
| 30 | RXE0- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. Κανάλι E0 (ζυγό) |
| 31 | RXE0+ | Θετική είσοδος διαφορικών δεδομένων LVDS. Κανάλι E0 (ζυγό) |
| 32 | RXE1- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. Κανάλι E1 (ζυγό) |
| 33 | RXE1+ | Θετική είσοδος διαφορικών δεδομένων LVDS. Κανάλι E1 (ζυγό) |
| 34 | LCD GND | Γείωση λογικής και οδηγού LCD |
| 35 | RXE2- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. Κανάλι E2 (ζυγό) |
| 36 | RXE2+ | Θετική είσοδος διαφορικών δεδομένων LVDS. Κανάλι E2 (ζυγό) |
| 37 | RXEC- | Αρνητική είσοδος διαφορικού ρολογιού LVDS. (ζυγό) |
| 38 | RXEC+ | Θετική είσοδος διαφορικού ρολογιού LVDS. (ζυγό) |
| 39 | RXE3- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. Κανάλι E3 (ζυγό) |
| 40 | RXE3+ | Θετική είσοδος διαφορικών δεδομένων LVDS. Κανάλι E3 (ζυγό) |

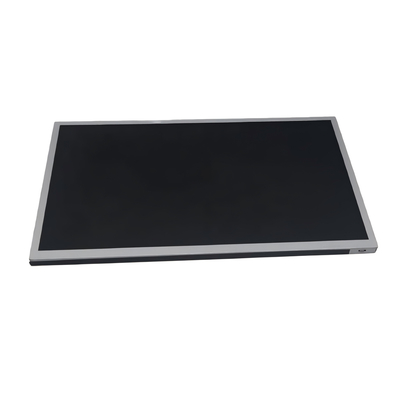

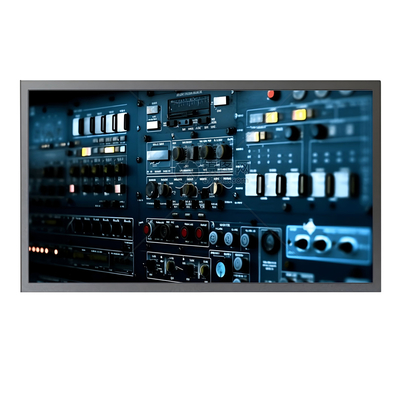

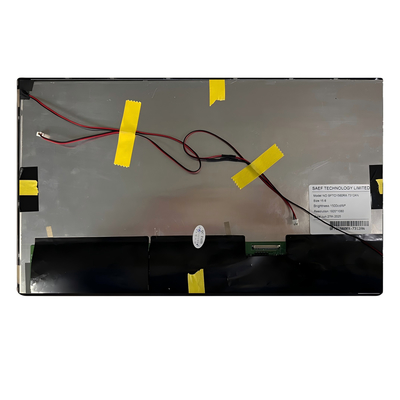

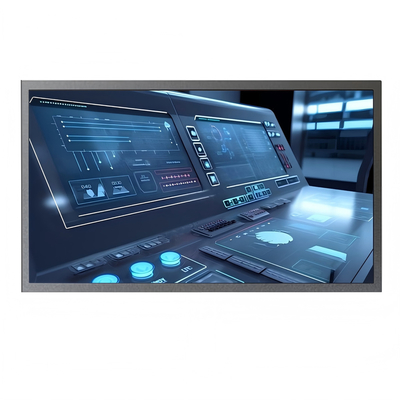

Εικόνα Προϊόντος
![]()
![]()
