Λεπτομέρειες:
|
| Τύπος οθόνης: | Βιομηχανική TFT LCD με Διεπαφή eDP | Μέγεθος οθόνης: | 150,6 ίντσες διαγώνια |
|---|---|---|---|
| Ψήφισμα: | FHD 1920 x 1080 (RGB Κάθετη Ρίγα) | Λάμψη: | 1000 cd/m2 (φωτεινότητα κέντρου) |
| Λειτουργική θερμοκρασία.: | -20°C έως +70°C | Είσοδος ισχύος: | 3.3V DC ±10% (0,891W Max) |
| Διασύνδεση: | 30-pin eDP (I-PEX 20455-030E) | Σύστημα οπίσθιου φωτισμού: | Εξωτερικός οδηγός LED (45.1V Τυπ., 540mA) |
| Χρωματική απόδοση: | 69% Χρώμα, 16,7M Χρώματα (6bit+FRC) | Γωνία θέασης: | 80°+ Οριζόντια/Κοντά (CR≥10) |
| Συνδέσεις: | Εισαγωγή eDP + έξοδος ισχύος BL (MSK24022P10A) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης TFT LCD 1000nits,Οθόνη TFT LCD με δυνατότητα ανάγνωσης από το φως του ήλιου,Βιομηχανική οθόνη LCD eDP TFT |
||
Οθόνη Υψηλής Ορατότητας για Απαιτητικά Βιομηχανικά Περιβάλλοντα
Το SFTO1560BD-7246A3N είναι μια TFT LCD 15,6" σχεδιασμένη για αξιοπιστία σε ακραίες συνθήκες.Με φωτεινότητα 1000nits και λειτουργία -20°C έως +70°C, προσφέρει καθαρή ορατότητα σε άμεσο ηλιακό φως ή θερμοκρασίες κατάψυξης – ιδανική για αυτοματισμό εργοστασίων, εξοπλισμό εξωτερικού χώρου και ιατρικές συσκευές.
Βασικά Βιομηχανικά Πλεονεκτήματα
Ευρωστία Συνδεσιμότητας: Η διασύνδεση eDP με υποστήριξη καναλιού AUX (συμβατή με VESA DisplayPort 1.2) απλοποιεί την ενσωμάτωση.
Έξυπνη Διαχείριση Ενέργειας: Η λειτουργία εξοικονόμησης ενέργειας 50Hz μειώνει την κατανάλωση ενέργειας κατά 15% χωρίς συμβιβασμούς στη λειτουργικότητα.
Ανθεκτικότητα Στρατιωτικού Επιπέδου: Επικυρωμένη μέσω 100 κύκλων θερμικού σοκ και 240 ωρών δοκιμών υγρασίας (60°C/90% RH).
Μηδενική Διατήρηση Εικόνας: Αυτόματη δημιουργία μαύρου βίντεο κατά την απώλεια σήματος προστατεύει την ακεραιότητα της οθόνης.
Τεχνική Αριστεία
Ακρίβεια Χρώματος: Χρωματική γκάμα 69% με 16,7M χρώματα μέσω τεχνολογίας 6-bit+FRC.
Απαλλαγμένο από τρεμόπαιγμα Dimming: Έλεγχος PWM (1-2KHz) με εξισορρόπηση ρεύματος για ομοιόμορφο οπίσθιο φωτισμό.
Εύκολη Ενσωμάτωση: Υποστήριξη Hot Plug Detect (HPD) και αναστρέψιμης ακολουθίας ισχύος.
Πιστοποιημένο για τις αγορές ΕΕ/ΗΠΑ
• Συμμόρφωση με RoHS 2011/65/EU & REACH
• Πιστοποιημένο κατά ISO 9001:2015 Διαχείριση Ποιότητας
• 1-Έτος Λειτουργική Εγγύηση
Ιδανικό Για:
Ζητήστε Προσαρμογή: Επικοινωνήστε με το sales2@saef.com.cn για σφραγισμένες εκδόσεις IP65, επιλογές χωρητικής αφής ή προσαρμοσμένα σχέδια στεφάνης.
Προδιαγραφές
| Στοιχείο | Προδιαγραφή | Μονάδα |
| Μέγεθος Οθόνης | 15,6” διαγώνιος | |
| Στοιχείο Οδήγησης | a-si TFT active matrix | - |
| Αριθμός Pixel | 1920 x R.G.B. x 1080 | pixel |
| Βήμα Pixel | 0.17925 (H) x 0.17925 (V) | mm |
| Διάταξη Pixel | RGB κάθετη ρίγα | - |
| Χρώματα Οθόνης | 16.7 m | χρώμα |
| Διαπερατός Λειτουργία | Κανονικά Μαύρο | - |
| Επιφανειακή Επεξεργασία | Σκληρή επίστρωση (3H), Αντιθαμβωτική | - |
| Κατανάλωση Ενέργειας | Κύτταρο 0.891W(Μέγιστο) | - |
|
Θερμοκρασία Λειτουργίας |
-20°C έως +70°C | °C |
|
Θερμοκρασία Αποθήκευσης |
-30°C έως +80°C | °C |
Εξωτερικές Διαστάσεις
![]()
Ορισμός Pin Διασύνδεσης
| Pin | Σύμβολο | Περιγραφή |
| 1 | NC | Χωρίς Σύνδεση (Διατηρείται για δοκιμή LCD) |
| 2 | H_GND | Γείωση Υψηλής Ταχύτητας |
| 3 | ML1- | Συμπληρωματικό Σήμα-Λωρίδα 1 |
| 4 | ML1+ | Αληθινό Σήμα-Κύρια Λωρίδα 1 |
| 5 | H_GND | Γείωση Υψηλής Ταχύτητας |
| 6 | ML0- | Συμπληρωματικό Σήμα-Λωρίδα 0 |
| 7 | ML0+ | Αληθινό Σήμα-Κύρια Λωρίδα 0 |
| 8 | H_GND | Γείωση Υψηλής Ταχύτητας |
| 9 | AUX+ | Αληθινό Σήμα-Βοηθητικό Κανάλι |
| 10 | AUX- | Συμπληρωματικό Σήμα-Βοηθητικό Κανάλι |
| 11 | H_GND | Γείωση Υψηλής Ταχύτητας |
| 12 | VCCS | Τροφοδοσία +3.3V(τυπικό) |
| 13 | VCCS | Τροφοδοσία +3.3V(τυπικό) |
| 14 | NC | Χωρίς Σύνδεση (Διατηρείται για δοκιμή LCD) |
| 15 | GND | Γείωση |
| 16 | GND | Γείωση |
| 17 | HPD | Hot Plug Detect |
| 18 | BL_GND | BL Γείωση |
| 19 | BL_GND | BL Γείωση |
| 20 | BL_GND | BL Γείωση |
| 21 | BL_GND | BL Γείωση |
| 22 | LED_EN | Σήμα BL_Enable του μετατροπέα LED |
| 23 | LED_PWM | Σήμα ελέγχου PWM Dimming του μετατροπέα LED |
| 24 | NC | Χωρίς Σύνδεση (Διατηρείται για δοκιμή LCD) |
| 25 | NC | Χωρίς Σύνδεση (Διατηρείται για δοκιμή LCD) |
| 26 | LED_VCCS | BL Power |
| 27 | LED_VCCS | BL Power |
| 28 | LED_VCCS | BL Power |
| 29 | LED_VCCS | BL Power |
| 30 | NC | Χωρίς Σύνδεση (Διατηρείται για δοκιμή LCD) |
Ηλεκτρική Προδιαγραφή (Open Cell)
| Στοιχείο | Σύμβολο | Τιμή | Μονάδα | |
| Ελάχ. | Μέγ. | |||
| Τάση Τροφοδοσίας | VCCS | -0.3 | +4.0 | V |
| Τάση Εισόδου Λογικής | VIN | -0.3 | VCCS+0.3 | V |
| Τάση Εισόδου Μετατροπέα | LED_VCCS | -0.3 | 26.0 | V |
| Τάση Σήματος Ελέγχου Μετατροπέα | LED_PWM, | -0.3 | 5.0 | V |
| Τάση Σήματος Ελέγχου Μετατροπέα | LED_EN | -0.3 | 5.0 | V |
Ηλεκτρικά Χαρακτηριστικά
| Παράμετρος | Σύμβολο | Τιμή | Μονάδα | |||
| Ελάχ. | Τυπ. | Μέγ. | ||||
| Τάση Τροφοδοσίας | VCCS | 3.0 | 3.3 | 3.6 | V | |
| Τάση Κυμάτωσης | VRP | - | 50 | 150 | mV | |
| Ρεύμα Έναρξης | IRUSH | 0 | - | 1.5 | A | |
|
Ρεύμα Τροφοδοσίας |
Mosaic |
lVCCS |
210 | 240 | 270 | mA |
| Μαύρο | 190 | 220 | 250 | mA | ||
| H 1 γραμμή Stripe | 450 | 550 | 650 | mA | ||
| Αντίσταση Pull-Low HPD | RHPD | 30K | - | 100K | ohm | |
| HPD | Υψηλό Επίπεδο | VHHPD | 2.25 | - | 2.75 | V |
| Χαμηλό Επίπεδο | VLHPD | 0 | - | 0.4 | V | |
Προδιαγραφή Μετατροπέα LED
|
Παράμετρος |
Σύμβολο |
Τιμή |
Μονάδα |
|||
| Ελάχ. | Τυπ. | Μέγ. | ||||
| Τάση Τροφοδοσίας Εισόδου Μετατροπέα | LED_VCCS | 5 | 12 | 21 | V | |
| Ρεύμα Έναρξης Μετατροπέα | ILED_VCCSRUSH | 0 | - | 1.5 | A | |
|
Έλεγχος LED_EN Επίπεδο |
Οπίσθιος Φωτισμός On | VHLED_EN | 2.2 | - | 5.0 | V |
| Οπίσθιος Φωτισμός Off | VLLED_EN | 0 | - | 0.6 | V | |
| Αντίσταση Pull-Low LED_EN | RLED_EN | 30K | - | 100K | ohm | |
|
Επίπεδο Ελέγχου PWM |
Υψηλό Επίπεδο PWM | VHPWM | 2.2 | - | 5.0 | V |
| Χαμηλό Επίπεδο PWM | VLPWM | 0 | - | 0.6 | V | |
| Αντίσταση Pull-Low PWM | RPWM | 30K | - | 100K | ohm | |
| Αναλογία Κύκλου Εργασίας Ελέγχου PWM | 1 | - | 100 | % | ||
| Επιτρεπόμενη Τάση Κυμάτωσης Ελέγχου PWM | VPWM_pp | 0 | - | 100 | mV | |
| Συχνότητα Ελέγχου PWM | fPWM | 190 | - | 2K | Hz | |
| Ρεύμα Ισχύος LED | LED_VCCS=Typ | ILED | - | 270 | 300 | mA |
|
Έξοδος Μετατροπέα |
Τάση | VL | 15 | 31 | V | |
| Ρεύμα κάθε καναλιού | - | 18 | 19 | 20 | mA | |
Οπτικά Χαρακτηριστικά
| Στοιχείο | Σύμβολο | Συνθήκη | Ελάχ. | Τυπ. | Μέγ. | Μονάδα | |
|
Χρώμα Χρωματικότητα (CIE 1931) Μόνο FOG με C-light |
Κόκκινο | Rx |
θx=0., θY =0. R=G=B=255 Κλίμακα του Γκρι |
Typ - 0.03 |
0.658 |
Typ + 0.03 |
- |
| Ry | 0.328 | ||||||
| Πράσινο | Gx | 0.275 | |||||
| Gy | 0.574 | ||||||
| Μπλε | Bx | 0.143 | |||||
| By | 0.092 | ||||||
| Λευκό | Wx | 0.314 | |||||
| Wy | 0.361 | ||||||
| Χρωματική γκάμα | C.G | 64 | 69 | - | % | ||
| Διαπερατότητα Κέντρου | T% | 3.83 | 4.39 | - | % | ||
| Αναλογία Αντίθεσης | CR | 800 | 1000 | - | - | ||
| Χρόνος Απόκρισης | TR +TF | θx=0., θY =0. | - | 25 | 30 | ms | |
|
Γωνία Θέασης |
Οριζόντια |
CR>10 |
80 | - | - |
Deg. |
|
| - | 80 | - | - | ||||
| Κάθετη | y+ | 80 | - | - | |||
| - | 80 | - | - | ||||

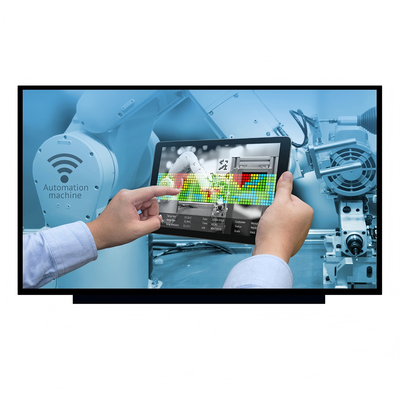

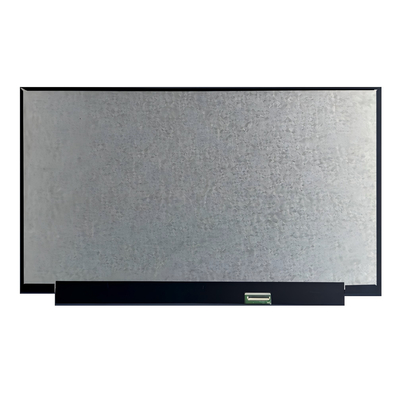

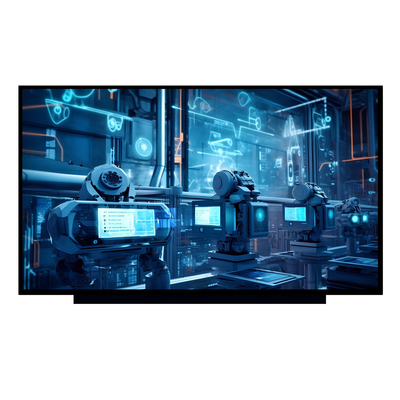

Εικόνα Προϊόντος
![]()
![]()
