Λεπτομέρειες:
|
| Αριθμό μοντέλου: | SFTO2700SM-7317AN | Μέγεθος οθόνης: | Διαγώνιος 27 ιντσών |
|---|---|---|---|
| Απόφαση: | 1920×1080 Pixels (RGB Strip) | Φωτεινότητα: | 350 Cd/m2 |
| Θερμοκρασία αποθήκευσης.: | -20°C έως +60°C | Εργασιακή θερμοκρασία.: | 0°C σε +50°C |
| Αντιδιαστολή: | 10001 (Τύπος.) | Διασύνδεση: | Διπλού καναλιού LVDS (2 εικονοστοιχεία/ρολόι) |
| Χρόνος απόκρισης: | 14ms (on/off, Typ.) | Πίσω φωτισμός: | 30,000 ώρες |
| Επεξεργασία επιφάνειας: | Επιστρώσεις AG/AR/AF (επιλέξιμες) | Τεχνολογία αφής: | PCAP (CTP) Προαιρετικό |
| Κάλυψη γυαλιού: | Γυαλί γορίλα/ελαφρωμένο γυαλί/PMMA (προσαρμοσμένο) | Σημεία επαφής: | 10 σημεία Multi-touch |
| Χειριστική διεπαφή: | I²C/USB/RS232 (Διαμορφώσιμο) | Επιλογές IC: | EETI, ILITEK, Cypress, Goodix |
| Προσαρμογή: | Εκτύπωση μετάξις, λογότυπα, κοπή | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Multi-Touch Βιομηχανική TFT LCD,27 Βιομηχανική TFT LCD,Glove touch Βιομηχανική TFT LCD |
||
Η SFTO2700SM-7317AN επαναπροσδιορίζει την βιομηχανική απεικόνιση με την ενσωματωμένη τεχνολογία προσκόμισης Projected Capacitive (PCAP).Είναι σχεδιασμένο για ιατρικές διεπαφές., αυτοματοποίηση εργοστασίων και συστήματα μεταφοράς.
Βασικές επιλογές προσαρμογής
✅ Ακατάβλητες λύσεις αφής
Επιλογές γυαλιού: Χημικά ενισχυμένο γυαλί Gorilla® (για ιατρικές ανάγκες), θερμανμένο γυαλί (βιομηχανικές ανάγκες), PMMA (ευαίσθητο στο κόστος)
Επιχρίσεις: Αντιφως (AG) για ευανάγνωστη ηλιακή ακτινοβολία, Αντιαντανάκλαση (AR) για ιατρική απεικόνιση, Αντι-αποτυπώματα (AF) για κιόστ
Επεξεργασία των άκρων: γυαλισμένες, καλυμμένες ή 2.5D καμπυλωτές άκρες
✅ Προχωρημένη ενσωμάτωση αφής
Συγκροτήσεις αισθητήρων: αισθητήρες γυαλιού (υψηλή αντοχή), αισθητήρες ταινίας (ελαφρύ βάρος), ταινία + ταινία (ευέλικτη τοποθέτηση)
Διαδικτυακά συστήματα ελέγχου: EETI για ιατρικές EMC, Cypress για αυτοκινητοβιομηχανίες (-40°C), Goodix για χειρονομίες πολλαπλών επαφών
Διεπαφές: I2C (ενσωματωμένα συστήματα), USB (plug-and-play), RS232 (παλαιότερος εξοπλισμός)
✅ Βιομηχανική Αξιοπιστία
Λειτουργία σε θερμοκρασία 0 °C έως 50 °C με αντίσταση συμπύκνωσης
Δοκιμαζόμενη θερμική κούραση 24 κύκλων (-20°C-60°C)
Προσωρινή σφραγίδα IP65 σε συνδυασμό με οθόνη αφής
Πιστοποιητικά
EN 60601-1 (Ιατρική), ISO 16750 (Αυτοκινητοβιομηχανία)
Συμμόρφωση με το REACH SVHC, RoHS 3
ΕΜΚ: EN 55032 Τάξη Β
Ζητήστε προσαρμογή
Επικοινωνίαsales2@saef.com.cnγια τις σφραγισμένες εκδόσεις IP65, τις δυνατότητες χωρητικής αφής ή τις προσαρμοσμένες σχεδιαστικές πλακέτες.
Προδιαγραφές
| Άρθρα | Μονάδα | Προδιαγραφές |
| Διαγώνιο οθόνης | χμ | 27.0 |
| Ενεργός χώρος | χμ | 597.888 ((H) x 336.312 ((V) |
| Πιξέλες H x V | - | 1920 ((x3) x 1080 |
| Πιξέλες Πίτσα | Εμ... | 31.14 ((ανά μία τριάδα) x31.14 |
| Διατάξη των pixel | - | Ρ.Γ.Β. Σημερινή λωρίδα |
| Τρόπος εμφάνισης | - | Συνήθως μαύρο |
| Χρόνος απόκρισης | Msec | 14 ms (συνήθως, ενεργοποίηση/αποκλεισμός) |
| Βάρος | Γράμματα | ΔΕΠ |
| Ηλεκτρική διεπαφή | - | Δύο κανάλια εισόδου δεδομένων RGB LVDS, 8 bits |
| Χρώμα υποστήριξης | - | 16.7M χρώματα |
| Επεξεργασία επιφάνειας | - | Αντι-Αναλαμπή, 3H |
| Θερμοκρασία λειτουργίας | °C |
0 έως +50 |
| Θέρμανση αποθήκευσης | °C | -20 έως +60 |
Εξωτερικές διαστάσεις
![]()
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Περιγραφή |
| 1 | RxO0- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 2 | RxO0+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 3 | RxO1- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 4 | RxO1+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 5 | RxO2- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 6 | RxO2+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 7 | ΒΙΣΤ | ΒΙΣΤ |
| 8 | RxOCLK- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (οπτικό ρολόι) |
| 9 | RxOCLK+ | Επικαιροποιημένη είσοδος διαφορικού ρολογιού LVDS (αδιαφορετικό ρολόι) |
| 10 | RxO3- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 11 | RxO3+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 12 | RxE0- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 13 | RxE0+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 14 | Εθνική Τράπεζα | Γη |
| 15 | RxE1- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 16 | RxE1+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 17 | Εθνική Τράπεζα | Γη |
| 18 | RxE2- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 19 | RxE2+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 20 | RxECLK- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (ομορολόγιο) |
| 21 | RxECLK+ | Αρνητική είσοδος διαφορικού ρολογιού LVDS (ομορολόγιο) |
| 22 | RxE3- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 23 | RxE3+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 24 | Εθνική Τράπεζα | Γη |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 28 | ΔΕΔ | Η τάση εισόδου τροφοδοσίας 5V |
| 29 | ΔΕΔ | Η τάση εισόδου τροφοδοσίας 5V |
| 30 | ΔΕΔ | Η τάση εισόδου τροφοδοσίας 5V |
Οπτικά χαρακτηριστικά
| Παράμετρο | Προϋποθέσεις | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
|
Γωνία θέασης (CR>10) |
Οριζόντια | θL | 89 | - |
βαθμός |
|
| θR | 89 | - | ||||
| Βόρειος | θT | 89 | - | |||
| θB | 89 | - | ||||
| Αντιδιαστολή | Κέντρο | 700 | 1000 | - | - | |
| Χρόνος απόκρισης | Tr+Td | - | 14 | 20 | ms | |
|
CF Χρωματικότητα χρώματος (CIE1931) |
Κόκκινο x |
Τύπος -0.03 |
0.646 |
Τύπος: +0.03 |
- | |
| Κόκκινο y | 0.341 | - | ||||
| Πράσινο x | 0.327 | - | ||||
| Πράσινο y | 0.612 | - | ||||
| Μπλε x | 0.143 | - | ||||
| Μπλε y | 0.041 | - | ||||
| Λευκό x | 0.283 | - | ||||
| Λευκό y | 0.289 | - | ||||
| Κέντρο Φωτεινότητα λευκή | ΕΠΙ | 300 | 350 | cd/m2 | ||
Χαρακτηριστικά του φωτισμού πίσω
| Παράμετρος | Σύμβολο | Αξία | Μονάδα | ||
| ΜΙΝ. | Τύπος. | Μαξ. Μαξ. | |||
| Φωτεινή γραμμή εισόδου τάση | Επενδύσεις | 51 | 54 | 57 | V |
| Εισαγωγή στη γραμμή φωτός ρεύμα | ILED | - | 480 | - | mA |
| Διάρκεια ζωής LED | ΛΒΛ | 20000 | 30000 | - | Ωρες |

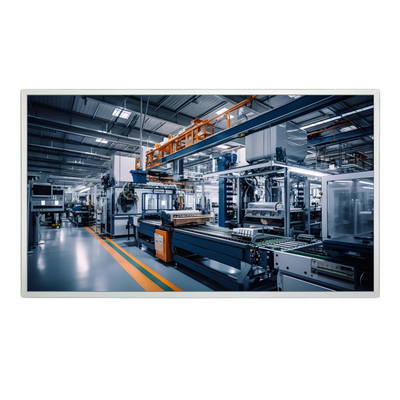

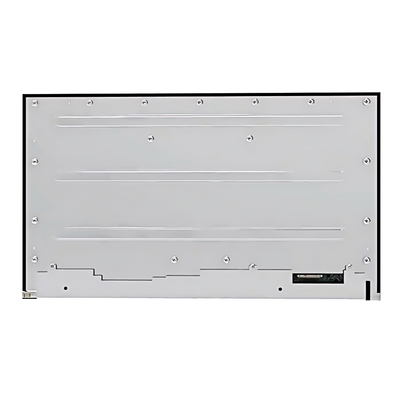

Εικόνα προϊόντος
![]()
![]()
