Λεπτομέρειες:
|
Αριθμό μοντέλου: | Επικαιροποιημένα συστήματα | Μέγεθος οθόνης: | Διαγώνιος 21,5 ιντσών |
---|---|---|---|
Απόφαση: | 1920×1080 Pixels (RGB Strip) | Φωτεινότητα: | 2000 Cd/m2 |
Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C | Εργασιακή θερμοκρασία.: | -30°C σε +85°C |
Αντιδιαστολή: | 10001 (Τύπος.) | Διασύνδεση: | LVDS 2 εικονοστοιχείων/ρολόι |
Ηλεκτρική τροφοδοσία: | 5V DC ±10% | Κατανάλωση ενέργειας: | 37.22W (Τυπ.) |
Επεξεργασία επιφάνειας: | Επιστρώσεις AG/AR/AF (επιλέξιμες) | Τεχνολογία αφής: | PCAP (CTP) Προαιρετικό |
Κάλυψη γυαλιού: | Γυαλί Gorilla/Σκληρυμένο Γυαλί/PMMA | Σημεία επαφής: | 10 σημεία Multi-touch |
Χειριστική διεπαφή: | I²C/USB/RS232 (Διαμορφώσιμο) | Επιλογές IC: | EETI, ILITEK, Cypress, Goodix |
Προσαρμογή: | Εκτύπωση μετάξις, λογότυπα, κοπή | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | 2000Nits TFT LCD οθόνη,21.5 ∆είκτης TFT LCD,Δείκτης LCD 1920x1080 TFT |
Σχεδιασμένο για Ακραία Βιομηχανικά Περιβάλλοντα

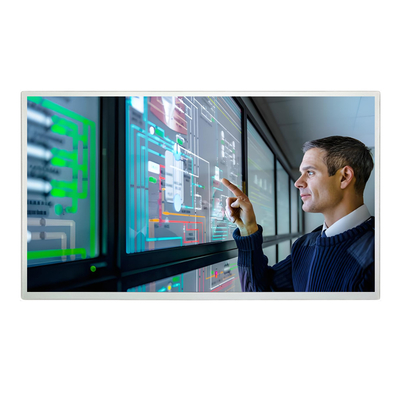

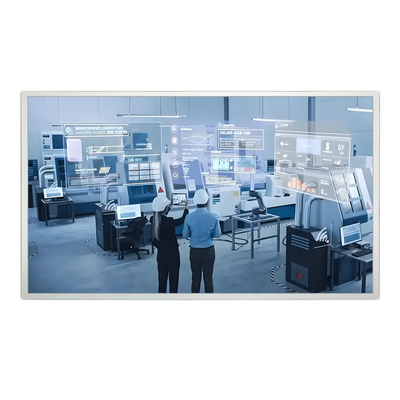

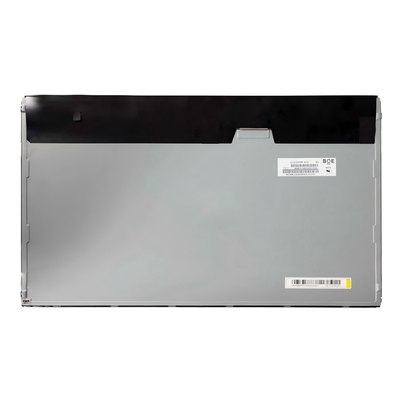

Η Βιομηχανική TFT LCD SFT02150RX-7321AN προσφέρει απαράμιλλη ορατότητα σε σκληρές συνθήκες. Με φωτεινότητα 2000 nits και αντίθεση 1000:1, εγγυάται αναγνωσιμότητα στο ηλιακό φως για υπαίθριες εφαρμογές. Πιστοποιημένο για λειτουργία από -30°C έως +80°C και υποστηριζόμενο από αντοχή οπίσθιου φωτισμού 50.000 ωρών, είναι η ιδανική λύση για αυτοματισμό εργοστασίων, βαριά μηχανήματα και κρίσιμες υποδομές.
Βασικά Βιομηχανικά Πλεονεκτήματα
Ανθεκτικότητα
Περνά δοκιμές κλονισμού/δόνησης 50G (συμμορφώνεται με το MIL-STD) και αντοχή σε υγρασία 85°C/90%RH.
Κρυστάλλινη Ορατότητα
Ευρείες γωνίες θέασης 89°, ομοιομορφία λευκού 80% και επιφάνεια κατά της αντανάκλασης (Haze 25%, σκληρότητα 3H).
Απρόσκοπτη Ενσωμάτωση
Διασύνδεση LVDS με λειτουργία μόνο DE + ευελιξία οριζόντιου/κάθετου προσανατολισμού για ενσωματωμένα συστήματα.
Παγκόσμια Συμμόρφωση
Πληροί τα πρότυπα της ΕΕ RoHS 2011/65/EU, REACH 1907/2006/EC και των περιβαλλοντικών προτύπων των ΗΠΑ.
Μηδενική Διατήρηση Εικόνας
Βελτιστοποιημένο για 24/7 λειτουργία με συστάσεις δυναμικής λειτουργίας ύπνου.
Επιλογές CTP (Προσαρμογή στο Προϊόν)
Προσαρμοσμένο για τη Βιομηχανική σας Ροή Εργασίας
1. Τυπικό Μοντέλο Έτοιμο για Αποστολή
→ SFT02150RX-7321AN: Παγκόσμια παράδοση σε 2 εβδομάδες με 1 έτος εγγύηση.
2. Ημι-Προσαρμοσμένες Λύσεις
Σκληρύνση Περιβάλλοντος:
► Επίστρωση συμμόρφωσης για χημική αντοχή
► Κιτ εκτεταμένης θερμοκρασίας -30°C έως +85°C
Βελτιωμένη χρηστικότητα:
► Ενσωμάτωση PCAP/Ανθεκτικής αφής (σφραγισμένο IP65)
► Θωράκιση EMI για ευαίσθητα περιβάλλοντα
Μηχανικές Προσαρμογές:
► Προσαρμοσμένα πλαίσια (ανοξείδωτο ατσάλι/αλουμίνιο)
► Συμβατότητα με βάση VESA
3. Πλήρης Προσαρμογή ODM
Επανασχεδιασμοί για συγκεκριμένες εφαρμογές:
► Πίνακες οδηγών στρατιωτικού βαθμού (MIL-STD-810)
► Περιβλήματα με πιστοποίηση ATEX για εκρηκτικές ατμόσφαιρες
Πρωτοτυποποίηση & Μικρός Όγκος:
► Χωρίς MOQ για παρτίδες Έρευνας & Ανάπτυξης
► 8 εβδομάδες κύκλος προσαρμοσμένης ανάπτυξης
Εφαρμογή
συστήματα βιομηχανικού ελέγχου
Γιατί να επιλέξετε αυτήν τη μονάδα;
Έχει αναπτυχθεί σε 3000+ συστήματα σκληρού περιβάλλοντος παγκοσμίως. Οι οθόνες της SAEF επιτρέπουν στην Siemens Healthcare, την Raytheon και τους OEM θαλάσσιων εφαρμογών να διατηρούν την ορατότητα σε ακραίες συνθήκες με μηδενικές αστοχίες πεδίου από το 2020.
Ζητήστε Προσαρμογή
Επικοινωνήστε με sales2@saef.com.cn για σφραγισμένες εκδόσεις IP65, επιλογές χωρητικής αφής ή προσαρμοσμένα σχέδια πλαισίων.
Προδιαγραφές
Παράμετρος | Προδιαγραφή | Μέγ. |
Ενεργή περιοχή | 476.64(H) × 268.11(V) | mm |
Αριθμός εικονοστοιχείων | 1920(H) ×1080(V) | pixels |
Βήμα εικονοστοιχείων | 0.24825(H) x 0.24825(V) | mm |
Διάταξη εικονοστοιχείων | RGB Κάθετη ρίγα | 80 |
Χρώματα οθόνης | 16.7M | χρώματα |
Λειτουργία οθόνης | Κανονικά Μαύρο | 80 |
Διαστασιακό περίγραμμα | 495.6(H) × 292.4(V) × 13.6(D) typ. | mm |
Δυνατός τύπος οθόνης | Οριζόντιος και Κάθετος Προσανατολισμός | 80 |
Βάρος | TBD | Kg |
Πλάτος πλαισίου (L/R/U/D) | 7.9/7.9/10.5/10.5 | mm |
Επεξεργασία επιφάνειας | Haze 25%, 3H | 80 |
Οπίσθιος φωτισμός | Τύπος ράβδου φωτός 1-LED κάτω πλευράς | 80 |
Εξωτερικές Διαστάσεις
Ορισμός ακίδων διασύνδεσης
Αριθμός ακίδας | Στοιχείο | Περιγραφή |
1 | RxO0- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα περιττών) |
2 | RxO0+ | Θετική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα περιττών) |
3 | RxO1- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα περιττών) |
4 | RxO1+ | Θετική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα περιττών) |
5 | RxO2- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα περιττών) |
6 | RxO2+ | Θετική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα περιττών) |
7 | BIST | BIST |
8 | RxOCLK- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (Ρολόι περιττών) |
9 | RxOCLK+ | Θετική είσοδος διαφορικού ρολογιού LVDS (Ρολόι περιττών) |
10 | RxO3- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα περιττών) |
11 | RxO3+ | Θετική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα περιττών) |
12 | RxE0- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα ζυγών) |
13 | RxE0+ | Θετική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα ζυγών) |
Tg | GND | Γείωση |
15 | RxE1- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα ζυγών) |
16 | RxE1+ | Θετική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα ζυγών) |
17 | GND | Γείωση |
18 | RxE2- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα ζυγών) |
19 | RxE2+ | Θετική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα ζυγών) |
20 | RxECLK- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (Ρολόι ζυγών) |
21 | RxECLK+ | Αρνητική είσοδος διαφορικού ρολογιού LVDS (Ρολόι ζυγών) |
22 | RxE3- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα ζυγών) |
23 | RxE3+ | Θετική είσοδος διαφορικών δεδομένων LVDS (Δεδομένα ζυγών) |
24 | GND | Γείωση |
14 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Χωρίς σύνδεση |
28 | VDD | Τάση εισόδου τροφοδοσίας 5V |
29 | VDD | Τάση εισόδου τροφοδοσίας 5V |
30 | VDD | Τάση εισόδου τροφοδοσίας 5V |
Οπτικά Χαρακτηριστικά
Παράμετρος | Στοιχείο | Συνθήκη | Σύμβολο | Τυπ. | Τυπ. | Μέγ. | ||
Γωνία θέασης εύρος |
Οριζόντια |
Θ3 |
CR > 10 |
85 | 89 | 80 | Μοίρες | |
Θ9 | 85 | 89 | 80 | Μοίρες | ||||
Κάθετη |
Θ12 | 85 | 89 | 80 | Μοίρες | |||
Θ6 | 85 | 89 | 80 | Μοίρες | ||||
Λόγος αντίθεσης φωτεινότητας | CR |
Θ = 0.(Κέντρο) |
700 | 1000 | ||||
- | Φωτεινότητα λευκού | Yw | 1800 | 80 | - | |||
cd/m2 | Ομοιομορφία λευκής φωτεινότητας | Ομοιομορφία οθόνης | 75 | 80 | - | |||
% |
Αναπαραγωγή χρώματος |
Λευκό | Wx | 0.283 | 0.313 | 80 | ||
- | Wy | 0.339 | 0.369 | 80 | ||||
- |
Κόκκινο | Rx | 0.608 | 0.638 | 80 | |||
- | Ry | 0.319 | 0.349 | 80 | ||||
- |
Πράσινο | Gx | 0.277 | 0.307 | 80 | |||
- | Gy | 0.591 | 0.621 | 80 | ||||
- |
Μπλε | Bx | 0.112 | 0.142 | 80 | |||
- | By | 0.063 | 0.066 | 80 | ||||
- |
Χρόνος απόκρισης | GTG | Tg | 14 | 25 | |||
ms | Διασταύρωση |
80 |
80 |
- | - | |||
% | NTSC | 70 | 72 | - | ||||
% | Ομοιομορφία οθόνης | 75 | 80 | - |
%
Χαρακτηριστικά οπίσθιου φωτισμού | Στοιχείο | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. |
Μονάδα | Ρεύμα BLU | 50.000 | -- | 50.000 | -- |
mA | 50.6 | 50.000 | -- | 50 | 50.6 |
V | Κατανάλωση ενέργειας BLU | 50.000 | -- | 50.000 | -- |
W | Διάρκεια ζωής | Hr | 40.000 | 50.000 | -- |
