Λεπτομέρειες:
|
Μέγεθος οθόνης: | Διαγώνιος 23,8 ιντσών | Απόφαση: | 1920×1080 Pixels (RGB Strip) |
---|---|---|---|
Φωτεινότητα: | 350 Cd/m2 | Διασύνδεση: | LVDS (2-Θύρες, 8-bit) |
Θερμοκρασία αποθήκευσης.: | 0°C σε +50°C | Εργασιακή θερμοκρασία.: | -20°C έως +60°C |
Τεχνολογία αφής: | Συγκινητικό πίνακα αφής | Ζωή του φωτισμού πίσω: | 50,000 ώρες (LED, @ 25°C) |
Σκληρότητα επιφάνειας: | ≥6H (Αντιθαμβωτικό, Θολούρα 10%) | Επιλογές IC: | ΕΕΤΙ, EXC3189 |
Περιβαλλοντική Ανθεκτικότητα: | Λειτουργικό σε Ομίχλη/Επιφανειακό Νερό | Συμμόρφωση: | RoHS, REACH, Χωρίς αλογόντα, ISO 9001/14001 (Πιστοποιημένη ΕΕ/ΗΠΑ) |
Επισημαίνω: | Ελληνική βιομηχανία,Επαγγελματική βαθμίδα TFT LCD οθόνη,1920×1080 TFT LCD βιομηχανικής ποιότητας |
Οθόνη TFT 23,8" Βιομηχανικής Κλάσης για Ακραία Περιβάλλοντα ΕΕ/ΗΠΑ
Το SFTO2380HY-7253ACT είναι σχεδιασμένο για τις βιομηχανικές αγορές της Βόρειας Αμερικής και της Ευρώπης, προσφέροντας απαράμιλλη αξιοπιστία σε εργοστάσια, ιατρικές εγκαταστάσεις και υπαίθριες εγκαταστάσεις. Διαθέτει ένα πάνελ Full HD 23,8" με βιομηχανική διεπαφή LVDS και λειτουργεί άψογα από 0°C έως +50°C και αντέχει σε πτώσεις από 60cm, ±4kV ESD και υψηλή υγρασία. Τριπλά πιστοποιημένο σύμφωνα με τα πρότυπα RoHS, REACH και ISO, πληροί τις αυστηρές κανονιστικές απαιτήσεις της ΕΕ/ΗΠΑ για βιομηχανικό εξοπλισμό.
Γιατί οι Βιομηχανικοί Πελάτες Επιλέγουν Αυτήν την Οθόνη:
✅ Οπίσθιος φωτισμός LED 50.000 ωρών – Μειώνει το κόστος συντήρησης κύκλου ζωής
✅ Ανοσία θορύβου LVDS – Σταθερή μετάδοση σήματος σε περιβάλλοντα κινητήρων/VFD
✅ Αντίσταση συμπύκνωσης – Λειτουργεί σε κλίματα υψηλής υγρασίας στην Ευρώπη
Βασικά Σημεία Βιομηχανικής Απόδοσης
Αντοχή σε κραδασμούς βαρέως τύπου
Περνά δοκιμές κραδασμών τριών αξόνων 10-55Hz (σύμφωνα με τα πρότυπα EN 61373), ιδανικό για μηχανήματα κατασκευών/γεωργίας.
Ακρίβεια χρώματος σε χαμηλή θερμοκρασία
Η διόρθωση γάμμα εξασφαλίζει μηδενική αλλαγή χρώματος κατά την εκκίνηση στους 0°C, κρίσιμη για την ιατρική απεικόνιση.
Βιομηχανική συνδεσιμότητα
Η διεπαφή LVDS ενσωματώνεται εγγενώς με PLC της Siemens, ελεγκτές Beckhoff και υποστηρίζει ρύθμιση VCOM σε πραγματικό χρόνο (I²C).
Χημικά ανθεκτική επιφάνεια
Η σκληρυμένη επίστρωση κατά της υπεριώδους ακτινοβολίας αντέχει σε λάδια/διαλύτες, επικυρωμένη με δοκιμές υγρασίας-θερμότητας 90% RH/120hr.
Λεπτομερής Τεχνική Προδιαγραφή
Βιομηχανική Πρόκληση |
Η Λύση Μας |
---|---|
24/7 χρήση γραμμής παραγωγής |
Οπίσθιος φωτισμός 50.000 ωρών (συνεχής @25°C) |
Εκκινήσεις σε ψυχρές αποθήκες |
Ρεύμα εκκίνησης 0°C ≤1,91A (470μs soft-start) |
Περιβάλλοντα με έντονα EMI |
Αντίσταση 100Ω LVDS + πλήρως θωρακισμένος σύνδεσμος |
Λειτουργία με γάντια/βρεγμένα χέρια |
Προβαλλόμενη χωρητική αφή με IC EXC3189 |
Στοχευμένες Βιομηχανικές Εφαρμογές
Industry 4.0 (Γερμανία): HMIs μηχανών CNC, πίνακες ελέγχου ρομποτικής
Ιατρική (ΗΠΑ): Οθόνες διάγνωσης (γκρι κλίμακα έτοιμη για DICOM)
Μεταφορές (Σκανδιναβία): Συστήματα πληροφόρησης επιβατών τρένων/λεωφορείων
Έξυπνα εργοστάσια: Διεπαφές πλοήγησης AGV, τερματικά διαχείρισης αποθήκης
Πιστοποίηση Κατασκευαστή
Παράγεται από την Saef Technology (Shenzhen), σύμφωνα με:
ΕΕ: 2011/65/EU (RoHS), 1907/2006 (REACH)
Βόρεια Αμερική: FCC Part 15 Subpart B Class A
Βιομηχανικά: Πρότυπα κραδασμών IEC 61373
Εξωτερικές Διαστάσεις
Προδιαγραφή
Παράμετρος | Προδιαγραφή | Μονάδα |
Ενεργή περιοχή | 527.04(H) × 296.46(V) | mm |
Αριθμός εικονοστοιχείων | 1920(H) ×1080(V) | pixels |
Βήμα εικονοστοιχείου | 0.2745*0.2745 | mm |
Διάταξη εικονοστοιχείων | RGB Vertical stripe | |
Φωτεινότητα BLU | 350 | Cd/㎡ |
Χρώματα οθόνης | 16.7M | colors |
Λειτουργία οθόνης | Transmissive Mode, Normally Black | |
Διαστατικό περίγραμμα |
543(H) × 317.4(V) × 8.2(D) typ. |
mm |
Επεξεργασία επιφάνειας | Anti-Glare ,Hardcoating(3H) | |
Οπίσθιος φωτισμός | 1-LED Lighting Bar type | Pcs |
Ορισμός ακίδων διεπαφής
Ακίδα | Σύμβολο | Περιγραφή |
1 | RO(0)N | Odd LVDS Signal- |
2 | RO(0)P | Odd LVDS Signal+ |
3 | RO(1)N | Odd LVDS Signal- |
4 | RO(1)P | Odd LVDS Signal+ |
5 | RO(2)N | Odd LVDS Signal- |
6 | RO(2)P | Odd LVDS Signal+ |
7 | GND | Ground |
8 | ROCLK- | Odd LVDS Clock- |
9 | ROCLK+ | Odd LVDS Clock + |
10 | RO(3)N | Odd LVDS Signal- |
11 | RO(3)P | Odd LVDS Signal+ |
12 | RE(0)N | Even LVDS Signal- |
13 | RE(0)P | Even LVDS Signal+ |
14 | GND | Ground |
15 | RE(1)N | Even LVDS Signal- |
16 | RE(1)P | Even LVDS Signal+ |
17 | GND | Ground |
18 | RE(2)N | Even LVDS Signal- |
19 | RE(2)P | Even LVDS Signal+ |
20 | RECLK- | Even LVDS Clock- |
21 | RECLK+ | Even LVDS Clock + |
22 | RE(3)N | Even LVDS Clock- |
23 | RE(3)P | Even LVDS Clock + |
24 | GND | Ground |
25 | WP | Write Protect (High: Write Enable, Low or Open: Write Disable ) |
26 | SCL | I2C Serial Clock (for adjust VCOM) |
27 | SDA | I2C Serial Clock (for adjust VCOM) |
28 | 5V | DC power supply |
29 | 5V | DC power supply |
30 | 5V | DC power supply |
Απόλυτες Μέγιστες Τιμές
Παράμετρος |
Σύμβολο |
Ελάχ. |
Μέγ. |
Μονάδα |
Τάση τροφοδοσίας |
V DD |
-0.3 |
6 |
V |
Τάση λογικής τροφοδοσίας |
V IN |
VSS-0.3 |
V DD +0.3 |
V |
Θερμοκρασία λειτουργίας |
T OP |
0 |
50 |
℃ |
Θερμοκρασία αποθήκευσης |
T ST |
-20 |
60 |
℃ |
Χαρακτηριστικά οπίσθιου φωτισμού
Παράμετρος |
Ελάχ. |
Τυπ. |
Μέγ. |
Μονάδα |
|
Τάση εισόδου LED Light Bar ανά Είσοδος ακίδας |
VPIN |
- |
55.2 |
- |
V |
Ρεύμα εισόδου LED Light Bar ανά Είσοδος ακίδας |
IPIN |
- |
60 |
- |
MA |
Κατανάλωση ενέργειας LED |
P BL |
- |
13.2 |
- |
W |
Φωτεινότητα BLU |
- |
300 |
350 |
- |
Cd/㎡ |
Διάρκεια ζωής LED |
|
- |
50000 |
- |
Hrs |
Προδιαγραφή CTP
Κατηγορία |
Παράμετρος |
Προδιαγραφή |
Γενικά |
Δομή |
Cover Glass + ITO Sensor Glass |
|
Ενίσχυση φακού κάλυψης |
Φυσικά Ενισχυμένο |
|
Σκληρότητα επιφάνειας φακού κάλυψης |
≥6H (Σκληρότητα μολυβιού) |
|
Ρυθμός μετάδοσης φωτός |
≥85% |
|
Θερμοκρασία λειτουργίας |
-10℃ ~ +60℃, ≤85% RH |
|
Θερμοκρασία αποθήκευσης |
-20℃ ~ +70℃, ≤85% RH |
Ηλεκτρικά |
Διεπαφή |
IIC / USB Προαιρετικό |
|
Touch IC |
EXC3189 |
|
Τάση τροφοδοσίας (VDD) |
IIC:3.3V USB:5V |
|
Αντίσταση κεντρικού υπολογιστή (SDA/SCL) |
Διαμορφώσιμο στην κύρια πλακέτα |
Περιβαλλοντικά |
Συνθήκες λειτουργίας |
Λειτουργικό σε ομίχλη/ επιφανειακό νερό/Γάντι |
Ιδιότητες επιφάνειας |
Μελάνι επιφάνειας |
Anti-UV |
|
Επεξεργασία επιφάνειας |
Anti-Glare (Haze: 3%) |
|
Επικάλυψη LCD-TP |
OCR (Optically Clear Resin) |
Συμμόρφωση |
Πρότυπα υλικών |
RoHS & Halogen-Free Compliant |

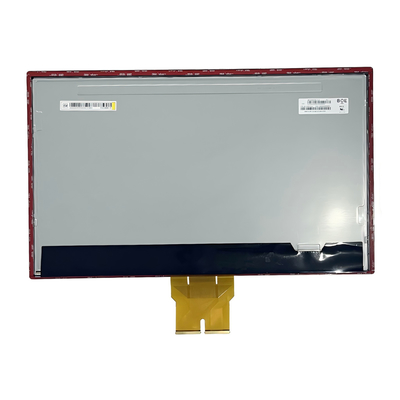

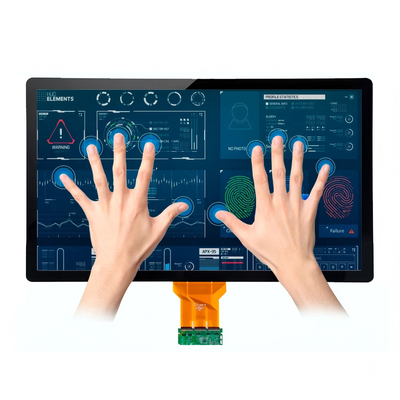

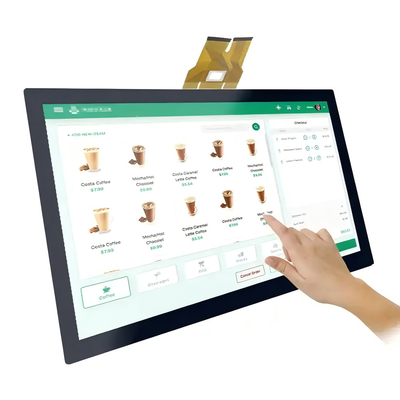

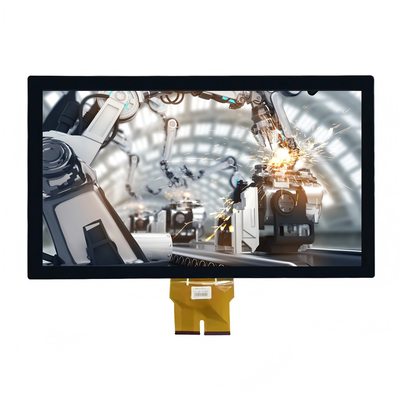

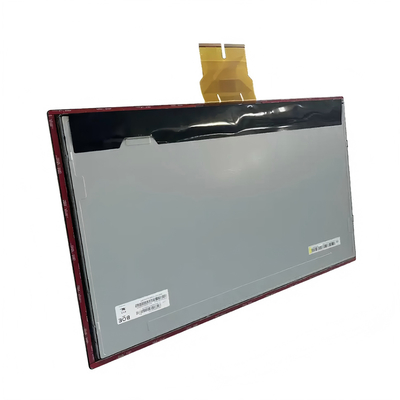

Εικόνα προϊόντος
