Λεπτομέρειες:
|
| Κλειδιά: | 130,3 ιντσών Ηλιακή συσκευή με χωρητική οθόνη αφής TFT | Απόφαση: | 1920*1080 εικονοκύτταρα |
|---|---|---|---|
| LCD με αφής: | 327.2 x 215,2 x 6,55 mm (με άγγιγμα) | Ενεργός χώρος: | 2930,76 x 165,24 (mm) |
| Διεπαφή LCD: | EDP | Διεπαφή CTP: | USB |
| οθόνη αφής: | CTP (προωθητική χωρητική οθόνη αφής) | Φωτεινότητα επιφάνειας: | 300 Cd/m2 |
| Εργασιακή θερμοκρασία.: | -10°C έως +60°C | Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ |
| Τύπος οθόνης: | Πλήρης γωνία θέασης IPS | Επεξεργασία επιφάνειας: | Διαφανής τύπος |
| Αναλογία αντίθεσης: | 800:1 | Ζωή των LED: | 30.000 ώρες |
| πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
SFTO1330SM-7191ACT ΕΠΙΛΗΨΗ.pdf
Εικονική οθόνη IPS TFT LCD 13,3 ιντσών FHD
Μια οθόνη FHD EDP 13,3 ιντσών αναφέρεται συνήθως σε μια οθόνη υγρών κρυστάλλων με ανάλυση 1920 × 1080 full HD, με 13,3 ιντσών IPS TFT LCD πάνελ και βελτιωμένη διεπαφή οθόνης (eDP).Παρακάτω παρατίθενται ορισμένα βασικά χαρακτηριστικά και παράμετροι του προϊόντοςSFTO1330SM-7191ACT:
Τύπος οθόνης:IPS TFT LCD, παρέχοντας ευρεία γωνία θέασης και ακρίβεια χρώματος.
Ψήφισμα:1920 × 1080 pixels, γνωστή και ως ανάλυση Full HD (FHD), παρέχοντας σαφείς λεπτομέρειες εικόνας.
Φωτεινότητα:Η φωτεινότητα των διαφόρων μοντέλων μπορεί να διαφέρει, αλλά είναι γενικά περίπου 350 cd/m2, κατάλληλη για διάφορα περιβάλλοντα χρήσης.
Αντιδιαστολή:800:1, παρέχοντας εξαιρετική αναπαράσταση της φωτεινής και σκοτεινής λεπτομέρειας.
Γωνία θέασης:Η τεχνολογία IPS παρέχει μια γωνία θέασης σχεδόν 180 °, επιτρέποντας τη διατήρηση του χρώματος και της αντίθεσης από διαφορετικές γωνίες.
Χρόνος απόκρισης:Συνήθως γύρω στα 30ms, επαρκή για μη επαγγελματικές εφαρμογές γραφικών.
Χρωματική γκάμα:Καλύπτει το 72% της χρωματικής γκάμας NTSC, ικανή να εμφανίζει πλούσια χρώματα.
Διασύνδεση:Διασύνδεση eDP, που υποστηρίζει σύνδεση τερματικού τερματικού 30 πινών, παρέχοντας μεταφορά δεδομένων υψηλής ταχύτητας.
Τύπος φωτισμού πίσω:Πίσω φωτισμός WLED, παρέχοντας ομοιόμορφη φωτεινότητα και μεγαλύτερη διάρκεια ζωής.
Θερμοκρασία λειτουργίας:Γενικά από -10 έως 60 °C, κατάλληλες για διάφορες περιβαλλοντικές συνθήκες.
Συγκινητική οθόνη αφής:Προσφέροντας χωρητική λειτουργία οθόνης αφής, υποστηρίζοντας πολλαπλές αφήσεις. επιτρέποντας στους χρήστες να αλληλεπιδρούν μέσω αφής.Οι χωρητικές οθόνες αφής έχουν τα χαρακτηριστικά της υψηλής διαφάνειας και της γρήγορης απόκρισης, καθιστώντας τους κατάλληλους για εφαρμογές που απαιτούν άμεση αλληλεπίδραση.
Μηχανικές προδιαγραφές
| Παράμετρος | Προδιαγραφές | Μονάδα |
| Αριθμός μοντέλου | SFTO1330SM-7191ACT | |
| Μέγεθος οθόνης | 13.3 (διαγώνια) | χιλιοστό |
|
διαστάσεις περίγραμμα |
327.2 x 215.2 x 6.55 |
χμ |
| Ενεργός χώρος | 293.76H) ×165.24 ((V) | χμ |
| Φόρμα pixel |
1920 ((H) ×1080 ((V) (1 pixel = R + G + B σημείο) |
pixel |
| Πίτσα των pixel | 0.153 ((H) x 0,153 (V) | χμ |
| Διαμόρφωση pixel | Ρ, Γ, Β κάθετη λωρίδα | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | |
| Επεξεργασία της επιφάνειας του εμπρόσθιου πόλωσης | Αντιφωτιστική επικάλυψη: (3H) | |
| Εικόνα αφής | Προβλεπόμενο χωρητικό πάνελ αφής |
ΠροϊόνΣχεδίαση
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 | CABC_EN / NC | - | Αποθηκευμένο για CD |
| 2 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 3 | Λεωφόρος 1_Ν | Εγώ... | Συμπληρωματική γραμμή σύνδεσης σήματος 1 |
| 4 | Λεωφόρος1_P | Εγώ... | Αληθινή λωρίδα σύνδεσης σήματος 1 |
| 5 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 6 | Οδός 0_N | Εγώ... | Συμπληρωματική λωρίδα σύνδεσης σήματος 0 |
| 7 | Λεωφόρος0_P | Εγώ... | Αληθινή λωρίδα σύνδεσης σήματος 0 |
| 8 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 9 | AUX_CH_P | Εγώ... | Πραγματικό βοηθητικό κανάλι σήματος |
| 10 | AUX_CH_N | Εγώ... | Βοηθητικό κανάλι συμπληρωματικού σήματος |
| 11 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 12 | LCD_VDD | Π | Λογική οθόνη LCD και ισχύς οδηγού (3,3V) |
| 13 | LCD_VDD | Π | Λογική οθόνη LCD και ισχύς οδηγού (3,3V) |
| 14 | Εθνική Κεντρική Αρχή | Εγώ... | Απαγορεύεται για χρήση από κατασκευαστή LCD |
| 15 | LCD_GND | Π | Λογική οθόνης LCD και γείωση του οδηγού |
| 16 | LCD_GND | Π | Λογική οθόνης LCD και γείωση του οδηγού |
| 17 | HPD | Ο | Σημαντική πινακίδα HPD |
| 18 | LED-1 | Π | Γη με φως φόντου |
| 19 | LED-2 | Π | Γη με φως φόντου |
| 20 | LED-3 | Π | Γη με φως φόντου |
| 21 | LED-4 | Π | Γη με φως φόντου |
| 22 | BL ΕΝΑΒΟΛΗ | Εγώ... | Ενεργοποίηση ή απενεργοποίηση του φωτισμού |
| 23 | BL PWM DIM | Εγώ... | Σύστημα PWM |
| 24 | SCL/NC | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
| 25 | SDA/NC | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
| 26 | BL PWR | Π | Δύναμη οπίσθιου φωτισμού |
| 27 | BL PWR | Π | Δύναμη οπίσθιου φωτισμού |
| 28 | BL PWR | Π | Δύναμη οπίσθιου φωτισμού |
| 29 | BL PWR | Π | Δύναμη οπίσθιου φωτισμού |
| 30 | Εθνική Κεντρική Αρχή | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
Ορισμός PCAB USB Pin
1 VCC
Δύο USB-
3 USB+
4 GND
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα | Παρατηρήσεις |
| Η τάση τροφοδοσίας ηλεκτρικής ενέργειας για το φως του φόντου | HVDDOUT | - | - | V | Ta = 25 °C Σημείωση 1&2 Παρατηρήσεις |
| Ηλεκτρονικό ρεύμα LED | Δικτυακό σήμα | - | - | mA | |
| Επανάληψη τάσης των φώτων LED | ΒΡ | - | - | V | |
| Θερμοκρασία λειτουργίας | Πάνω | - 10 | 60 | °C |
Ta = 25 °C Σημείωση 1&2 |
| Θέρμανση αποθήκευσης | TST | -20 | 60 | °C | |
| Υγρασία περιβάλλοντος λειτουργίας | Πήδα. | - | 90 | % RH | |
| Η υγρασία αποθήκευσης | Χστ | - | 90 | % RH | |
| Απαιτούμενη απελευθέρωση θερμότητας | Τρλς | 15 | °C | ||
Ηλεκτρονικές προδιαγραφές TFT LCD
| Παράμετρος | Σύμβολο | Αξιολογήσεις | Μονάδα | ||
| ΜΙΝ | Τύπος | Επικαιροποίηση | |||
| Τεχνολογίες ηλεκτροπαραγωγής | V DD | 3.0 | 3.3 | 3.6 | V |
| Τρόπος τροφοδοσίας | ΔΕΔ | - | - | - | mA |
| Η τάση τροφοδοσίας ισχύος του οδηγού LED | Επενδύσεις | 2.7 | 24 | V | |
| Τρόπος τροφοδοσίας ηλεκτρικής ενέργειας του οδηγού LED | Δικτυακό σήμα | 20 | - | mA | |
| Ηλεκτρική κατανάλωση LED | PLED | 2.7 | W | ||
| Η τάση κατώτατης τάσης εισόδου θετικής τάσης | VIT+ | +100 | mV | ||
| Δυναμική τάση κατώτατης τάσης | ΒΙΤ- | -100 | mV | ||
| Διαφορετική τάση εισόδου κοινής λειτουργίας | Vcom | ΔΕΠ | V | ||
Ηλεκτρονικές προδιαγραφές για το φως πίσω
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Πρόσθετη τάση | VBL | 5 | 12.0 | 37 | V |
| Ηλεκτρικό ρεύμα για το φως πίσω | ILED | 6 |
- |
25 | mA |
| Ηλεκτρική τροφοδοσία για το πίσω φως | PLED | 0.18 | - | 5.55 | W |
| Δυνατότητα διαμόρφωσης της τάσης σήματος φωτός | Δοκιμαστικό όχημα | 1.2 | - | 5.0 | V |
| Επενδύσεις | 0 | - | 0.6 | V | |
| Αναλογία λειτουργίας ελέγχου φωτεινότητας | Υπηρεσία | 1 | - | 100 | % |
| Συχνότητα ελέγχου φωτεινότητας | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Υψηλή τάση | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF χαμηλής τάσης | Επενδύσεις | 0 | - | 0.6 | V |
| Ζωή των LED | - | 30,000 | 40,000 | - | h |

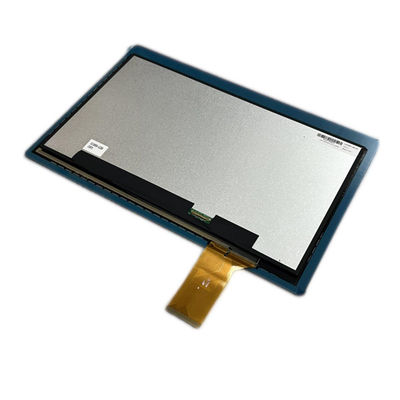

Εικόνα προϊόντος
