15.6 ίντσες TFT LCD οθόνη με φωτεινότητα 1000 Nits, εξωτερική οθόνη LCD με πλήρη ανάλυση HD και 1000 Nits

15.6 ίντσες οθόνη LCD TFT με φωτεινότητα 1000 νιτ, εξωτερική οθόνη LCD με πλήρη ανάλυση HD και 1000 νιτ Περιγραφή προϊόντος

Η οθόνη SFTO1560SMT-7050A3-N PCAP TFT είναι μια 15.6 ιντσών έγχρωμη ενεργή μήτρα TFT LCD μονάδα που χρησιμοποιεί άμορφα TFTs του πυριτίου (Thin Film Transistors) ως ενεργές συσκευές μετάδοσης.6 ιντσών διαγώνια μετρούμενη ενεργή περιοχή με ανάλυση Full-HD (1920 οριζόντια με 1080 κατακόρυφη συστοιχία pixel)Κάθε pixel χωρίζεται σε κόκκινες, πράσινες, μπλε κουκίδες που είναι διατεταγμένες σε κατακόρυφη λωρίδα και η ενότητα αυτή μπορεί να εμφανίσει 16,7M ((Στρογγυλοποιημένο) ((6bit+2FRC) χρώματα και χρωματική γκάμα 45%.Ο οδηγός LED για την οδήγηση πίσω από το φως είναι κατασκευασμένο σε αυτό το μοντέλο.

Η οθόνη SFTO1560SMT-7050A3-N PCAP TFT παρουσιάζει γραφικά και κείμενα σε 1920×3×1080 dotpanel με 16,7M ((8bit) χρώματα χρησιμοποιώντας το eDP (Embedded Display Port) Ver1.2 interface και παρέχοντας +3.Τροφοδοτική τάση 3VDC για οδήγηση πίνακα TFT-LCDΣε αυτό το SFTO1560SMT-7050A3-N TFT-LCD πάνελ, έχουν ενσωματωθεί φίλτρα χρώματος για εξαιρετική χρωματική απόδοση, ώστε να πραγματοποιούνται φωτεινότερες και σαφέστερες εικόνες.κάνοντας αυτή την οθόνη βέλτιστη για χρήση σε εφαρμογές πολυμέσων.Οπταμικές προβολές είναι σε όλες τις κατευθύνσεις.Χωρίς LED ελεγκτή που οδηγεί το φως του φόντου.Προδιαγραφή του ρυθμού μεταφοράς EDP: 2.7Gbps / 2 λωρίδες 8bit.

* Τύπος αποθεματικού
* Διασύνδεση eDP
* Ανταπόκριση υψηλής ταχύτητας
* 6-bit (Hi-FRC) βάθος χρώματος, εμφάνιση 16.7M χρώματα
* Ενσωματωμένος τύπος οροφής (LED)
* Συμβατό με RGB98% και NTSC45% (NTSC72% είναι επίσης διαθέσιμο)
* Υψηλή αναλογία φωτεινότητας και αντίθεσης, χαμηλή αντανάκλαση και ευρεία γωνία θέασης
* DE (ενεργοποίηση δεδομένων) μόνο
* Χωρίς Rohs και Halogen
* TEO 6.0, ES6.0 Συμμόρφωση
* Διόρθωση γάμμα

Χαρακτηριστικά:

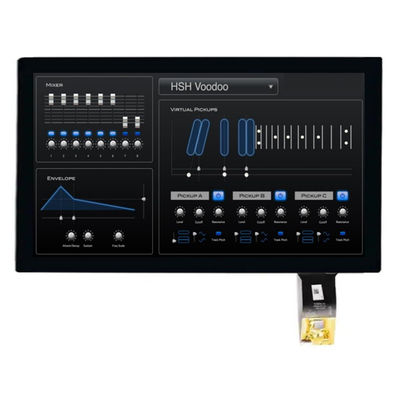

15.6 ίντσες TFT LCD οθόνη με φωτεινότητα 1000 Nits, εξωτερική οθόνη LCD με πλήρη ανάλυση HD και 1000 Nits Προϊόν Ιμαγεία

15.6 ίντσες TFT LCD οθόνη με φωτεινότητα 1000 Nits, εξωτερική οθόνη LCD με πλήρη ανάλυση HD και 1000 NitsΠροϊόνΣχεδίαση

Εισαγωγή στην eDP και τις διαφορές της από την DP

Εισαγωγή των ειδικών χαρακτηριστικών του eDP

Η τελευταία έκδοση του eDP 1.4 αναφέρεται στο DisplayPort v1.2a.Υπάρχουν ορισμένα χαρακτηριστικά που ορίζονται στο DisplayPort που δεν υποστηρίζονται από το τρέχον eDPΣτη συνέχεια, θα εξηγήσουμε εν συντομία τις μοναδικές λειτουργίες του eDP, συμπεριλαμβανομένης της φυσικής διεπαφής, της ακολουθίας ισχύος,Συνδεσιμότητα, Πιστοποίηση εικόνας και προστασία περιεχομένου, μεταβλητή ταχύτητα πλαισίου, έλεγχο φώτων πίσω ή άλλες λειτουργίες οθόνης μέσω κανάλι AUX, αυτοανανέωση οθόνης (PSR),Μειωμένη τάση μεταξύ του κύριου καναλιού και των καναλιών AUX, επιλογή ταχύτητας μετάδοσης, συμπίεση δεδομένων οθόνης, μετάδοση δεδομένων με πολλαπλές πιέσεις μέσω AUX και δοκιμές συμβατότητας. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, αλλά το eDP είναι κατάλληλο για κλειστά συστήματα και οι συσκευές που θα συνδεθούν ελέγχονται πλήρως από τον κατασκευαστή του αρχικού εξοπλισμού συστήματος (OEM),έτσι η eDP δεν καθορίζει τα πρότυπα συνδέσμου ή καλωδίουΟι διαφορές αυτές προέρχονται από το πόσα κύρια κανάλια οθονών χρησιμοποιούνται και ποια μορφή φωτισμού χρησιμοποιείται.

Οι περισσότεροι πίνακες eDP στην αγορά σήμερα χρησιμοποιούν έναν σύνδεσμο 30 πινών που υποστηρίζει έως και δύο κύρια κανάλια και είναι εξοπλισμένος με ένα τσιπ οδηγού LED,ή ένας σύνδεσμος 40 πινών που υποστηρίζει έως τέσσερα κύρια κανάλια και είναι επίσης εξοπλισμένος με τσιπ οδηγού LED για εφαρμογές σε πάνελ υψηλής ανάλυσηςΓια παράδειγμα, εάν ο ρυθμός eDP είναι 5,4 Gbit/s, χρειάζεται μόνο ένα κύριο κανάλι για να υποστηρίξει ένα πάνελ με ανάλυση 1,920x1,200Αν δεν υπάρχει ειδικό όριο στο ρυθμό μετάδοσης, δεν είναι απαραίτητο 5,4 Gbit/s, αλλά 2.7 Gbit/s μπορούν να χρησιμοποιηθούν για τη μείωση της συνολικής κατανάλωσης ισχύος του συστήματος και την παράταση της ζωής της μπαταρίαςΣτις περισσότερες αρχιτεκτονικές συστημάτων, η κατανάλωση ενέργειας που παράγεται από ένα κύριο κανάλι 5,4 Gbit/s θα είναι μεγαλύτερη από εκείνη δύο κύκλων 2,7 Gbit/s, επειδή4 Gbit/s απαιτεί υψηλότερες επιδόσεις στον δέκτη DisplayPort και υψηλότερες απαιτήσεις επιδόσεων για τον ομότιμο, ώστε να μειωθεί ο αντίκτυπος της στρέβλωσης του σήματος που προκαλείται από τη διαδρομή μετάδοσης σε υψηλές ταχύτητες.οι συνδετήρες που επιλέγονται από το εργοστάσιο συστήματος και το εργοστάσιο πάνελ δεν θα είναι οι ίδιοιΑνάλογα με την ταχύτητα μετάδοσης, το μήκος του καλωδίου, τους περιορισμούς χώρου, η διασύνδεση του καλωδίου μπορεί να είναι πολύ δύσκολη.Απαιτήσεις RFI/EMIΤο καλώδιο σύνδεσης μπορεί να είναι ένα φθηνό ζευγάρι συστραμμένων καλωδίων ή ένα υψηλότερης τιμής ομοαξονικό καλώδιο.

Η ακολουθία τροφοδοσίας συνδέεται με την ταχύτητα απόκρισης του συστήματος

Η οθόνη συνήθως σταματά όταν η κινητή συσκευή εισέρχεται στη λειτουργία αναμονής ή στη λειτουργία χαμηλής ισχύος και ο πίνακας δεν τροφοδοτεί με ενέργεια αυτή τη στιγμή,Έτσι η ακολουθία ενεργοποίησης όταν αφήνετε τη λειτουργία αναμονής είναι αρκετά σημαντικήΤο eDP ρυθμίζει σαφώς τη σειρά ενεργοποίησης, ώστε να ελαχιστοποιείται ο χρόνος αντίδρασης του συστήματος μετά την έξοδο από την κατάσταση αναμονής.Η προδιαγραφή eDP καθορίζει επίσης το επιτρεπόμενο χρονικό διάστημα για κάθε στάδιο, και ορισμένες μάρκες καθορίζουν ακόμη και μικρότερο χρόνο από την προδιαγραφή για τη βελτίωση της ανταπόκρισης του προϊόντος (π.χ.η οθόνη μπορεί να εμφανιστεί αμέσως).

Η σύνδεση eDP υποστηρίζει την εκπαίδευση ταχείας σύνδεσης

Εκτός από τις γενικές συνδέσεις που καθορίζονται από το DisplayPort, το eDP πρέπει επίσης να υποστηρίζει την εκπαίδευση γρήγορου συνδέσμου.Αλλά δεν υπάρχει ανάγκη να επικοινωνήσετε μέσω AUXΗ εκπαίδευση γρήγορου συνδέσμου είναι σαν ένα σύνδεσμο, η έξοδος θα στείλει το πρότυπο εκπαίδευσης πριν στείλει την κανονική οθόνη βίντεο,ώστε ο δέκτης να μπορεί να κλειδώσει το σήμα εξόδου για να εξασφαλίσει την ποιότητα της σύνδεσηςΗ κύρια σκέψη για την παράλειψη αυτού του βήματος είναι η εξοικονόμηση χρόνου,καθώς η AUX μεταδίδεται με χαμηλή ταχύτητα περίπου 1 Mbit/s, και επειδή σε ένα κλειστό σύστημα, το πάνελ δεν χρειάζεται να αλληλεπιδρά με την CPU και τους οδηγούς βίντεο.Η εκπαίδευση γρήγορης σύνδεσης έχει σχεδιαστεί για να κατανοήσει την κατάσταση της διαδρομής μετάδοσης του κύριου καναλιού, έτσι ώστε η έξοδος να μπορεί να ρυθμίζει τα δικά της χαρακτηριστικά (αρμή και προεξήγηση) και ο δέκτης να ρυθμίζει τα χαρακτηριστικά του εξισωτή.Η έξοδος και ο δέκτης πρέπει να κάνουν αυτές τις ρυθμίσεις ταυτόχρονα, και η προσαρμογή αυτών των χαρακτηριστικών βασίζεται στην πλατφόρμα του συστήματος και τα αποτελέσματα της προσαρμογής διαφέρουν για τις διάφορες πλατφόρμες.Ένα άλλο επιλεκτικό χαρακτηριστικό από την πλευρά του δέκτη είναι η εκπαίδευση χωρίς σύνδεση, η οποία δοκιμάζει την ικανότητα του δέκτη να κλειδώνει το σήμα στην έξοδο χωρίς ειδικό πρότυπο εκπαίδευσης.ειδικά όταν το σύστημα απομακρύνεται από τη λειτουργία χαμηλής ισχύοςΗ εκπαίδευση χωρίς σύνδεση είναι επίσης προαιρετικό χαρακτηριστικό της PSR.

Βίντεο πιστοποίησης και προστασία περιεχομένου

Η εξωτερική σύνδεση DisplayPort υποστηρίζει την προστασία ψηφιακού περιεχομένου υψηλής ζώνης ευρύτητας (HDCP), which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionΓια τις ενσωματωμένες συσκευές οθόνης, η μετάδοση εικόνας εντός του συστήματος εξακολουθεί να πρέπει να προστατεύεται και η eDP ορίζει διάφορες μεθόδους εξακρίβωσης της ταυτότητας εικόνας για να καλύψει αυτή την ανάγκη.η πιο συχνά χρησιμοποιούμενη μέθοδος είναι η ASSR (Alternate Scrambler Seed Reset)Όπως εξηγήθηκε προηγουμένως, τα δεδομένα εικόνας που μεταδίδονται από το κύριο κανάλι είναι κωδικοποιημένα, έτσι ώστε η RFI και η EMI να μπορούν να μειωθούν και για να επιτευχθεί αυτό το αποτέλεσμα,η έξοδος και ο δέκτης πρέπει να συγχρονίζουν το έργο και να κατανοούν τη σειρά συγχώνευσης για να συγχώνευουν και να επανασυναρμολογούν σωστά τα δεδομένα. Η ASSR χρησιμοποιεί τη σειρά Scramble, η οποία είναι διαθέσιμη μόνο με οθόνες eDP, γεγονός που εξαλείφει την ανάγκη σύνδεσης οθόνων που δεν είναι eDP με την έξοδο eDP.

Υποστήριξη διαφορετικών ρυθμών ανανέωσης οθόνης

Το eDP μπορεί να ελέγχει δυναμικά τον ρυθμό ανανέωσης του πάνελ οθόνης, ο οποίος έχει σχεδιαστεί για να μειώνει την κατανάλωση ενέργειας κατά την εμφάνιση ακίνητων εικόνων.το ποσοστό ανανέωσης του πάνελ μπορεί να μειωθεί από τα φυσιολογικά 60 καρέ ανά δευτερόλεπτο σε συχνότητα που δεν θα παράγει καμία ανωμαλία οθόνης ή αναβοσβήνειΗ μείωση του ρυθμού ανανέωσης μειώνει την κατανάλωση ενέργειας και επεκτείνει τη διάρκεια ζωής της μπαταρίας, με ορισμένα πάνελ να πέφτουν στα 40fps ή και λιγότερα.Μια άλλη εφαρμογή που χρησιμοποιεί διαφορετικά ποσοστά ανανέωσης οθόνης είναι όταν παίζετε μια ταινία ή ένα παιχνίδιΣτην κατάσταση παιχνιδιού, η οθόνη εμφανίζεται συχνά μόνο αφού υπολογιστεί από τη μηχανή γραφικών, και θα υπάρχει καθυστέρηση μεταξύ, σε αυτή την περίπτωση,η δυναμική ρύθμιση του ρυθμού ανανέωσης του πάνελ μπορεί να κάνει την οθόνη ομαλή χωρίς στρέβλωση και καθυστέρησηΌταν παίζετε ταινίες, μπορείτε να ρυθμίσετε την οθόνη 24fps σε αναπαραγωγή 48fps, εξαλείφοντας το 3: 2 pull-down στην παραδοσιακή λειτουργία 60fps.
