Λεπτομέρειες:
|
| Κλειδιά: | 21.5 ιντσών PCAP TFT οθόνη | Απόφαση: | 1920*1080 εικονοκύτταρα |
|---|---|---|---|
| Μέγεθος οθόνης LCD: | 4950,6 x 292,2 x 10,57 (π/ο άγγιγμα) | LCD με αφής: | 526 x 324 x 15,16 (με αφής) |
| Ενεργός χώρος: | 476.064 ((H) x 267.786 ((V) | Διεπαφή LCD: | Επενδύσεις |
| Διεπαφή CTP: | USB | Εικόνα αφής: | CTP |
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 | Εργασιακή θερμοκρασία.: | -0°C έως +50°C |
| Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
| Επεξεργασία επιφάνειας: | Ελαφριά ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
| Εμφάνιση χρώματος: | 16.7 Μ | Ζωή των LED: | 30.000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 21Δείκτης οθόνης LCD TFT 0,5 ιντσών,Οθόνη TFT LCD με δυνατότητα ανάγνωσης από το φως του ήλιου |
||
** Κατεβάστε το δελτίο δεδομένων **
SFTO2150SM-7048A3CT Προδιαγραφή.pdf
Σχετικά με αυτό το αντικείμενο SFTO2150SM-7048A3CT

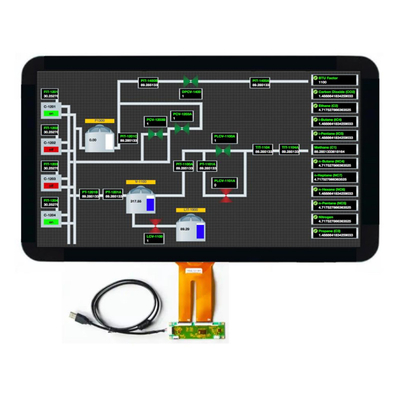

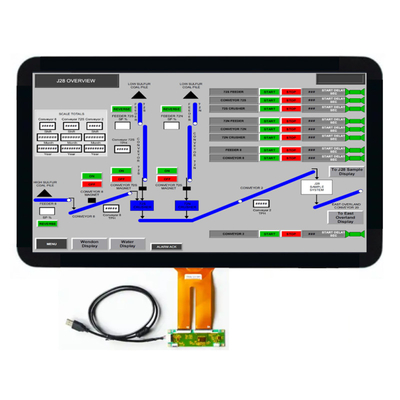

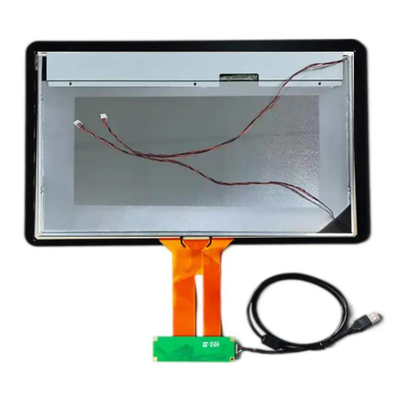

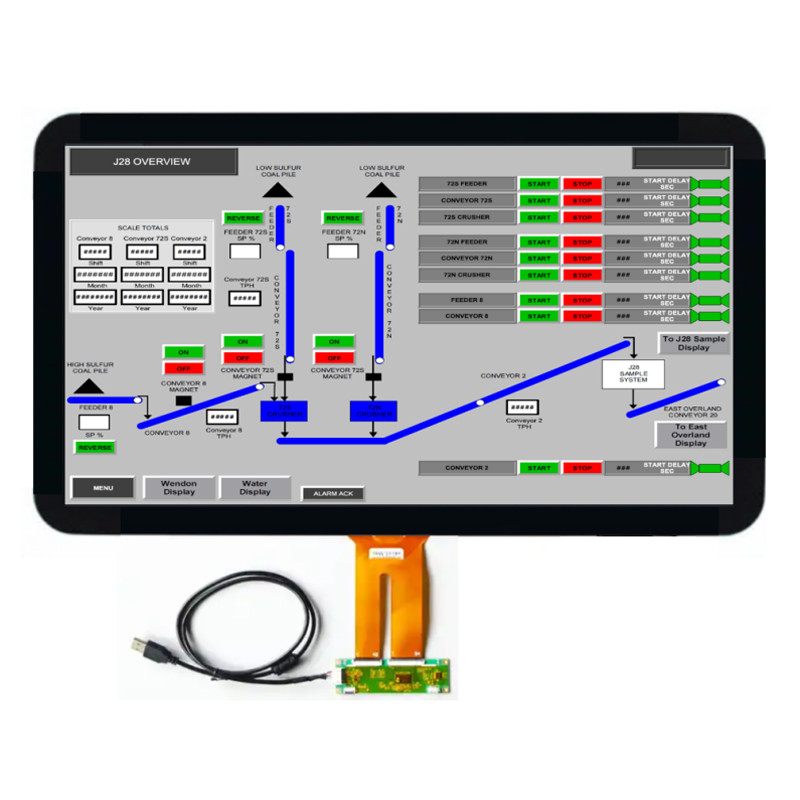

Παρακάτω παρουσιάζεται μια εισαγωγή προϊόντος για μια οθόνη LCD TFT 21,5 ιντσών:
Μέγεθος και Ανάλυση: Αυτή η οθόνη LCD TFT 21,5 ιντσών έχει πλήρη ανάλυση HD 1920x1080 pixels, παρέχοντας καθαρή και λεπτή απεικόνιση εικόνας.
Τύπος οθόνης:Η υιοθέτηση της τεχνολογίας οθόνης IPS (In Plane Switching) εξασφαλίζει σταθερό χρώμα και φωτεινότητα από όλες τις γωνίες.
Εικόνα αφής:με USB χωρητική οθόνη αφής· Υποστήριξη προσαρμοσμένης χωρητικής οθόνης αφής (CTP) για τη βελτίωση της αλληλεπίδρασης του χρήστη και της λειτουργικής ευκολίας.
Διασύνδεση:Εφοδιασμένο με διεπαφή LVDS, που υποστηρίζει σύνδεση 30 PIN για τη διασφάλιση υψηλής ταχύτητας μετάδοσης δεδομένων.
φωτεινότητα και ορατότητα:Η φωτεινότητα φτάνει τα 1000 cd/m2, γεγονός που καθιστά την ορατότητα καθαρή ακόμη και κάτω από άμεσο ηλιακό φως, καθιστώντας την πολύ κατάλληλη για εξωτερικά ή φωτεινά περιβάλλοντα.
Θερμοκρασία λειτουργίας και αποθήκευσης:Το εύρος θερμοκρασίας λειτουργίας είναι -0 ~ + 50 ° C και το εύρος θερμοκρασίας αποθήκευσης είναι -20 ~ + 60 ° C, ικανοποιώντας τις ανάγκες χρήσης υπό διάφορες περιβαλλοντικές συνθήκες.
Περιοχές εφαρμογής:Κατάλληλο για διάφορα σενάρια εφαρμογής, όπως διαδραστικές πινακίδες, ψηφιακή σήμανση, συστήματα σημείων πώλησης, εκπαιδευτικές οθόνες κλπ.
Προσαρμοσμένες υπηρεσίες:Παροχή εξατομικευμένων λύσεων για χωρητικές ή αντίστοιχες οθόνες αφής με βάση τις ανάγκες των πελατών.
Υλικό συμμόρφωσης:Τα υλικά συμμορφώνονται με τα πρότυπα RoHS, εξασφαλίζοντας την προστασία του περιβάλλοντος και την ασφάλεια των χρηστών.
Έλεγχος ποιότητας:Το προϊόν έχει εφαρμόσει μια σειρά μέτρων ελέγχου της ποιότητας, συμπεριλαμβανομένου του ελέγχου της διαδικασίας παραγωγής, αυτοματοποιημένου εξοπλισμού δοκιμών, χειροκίνητης δοκιμής, ελέγχου δειγματοληψίας, συστήματος διαχείρισης της ποιότητας,και εποπτεία και επιθεώρηση από τρίτους, για την εξασφάλιση της ποιότητας του προϊόντος.
Τεχνική υποστήριξη και υπηρεσίεςΠαροχή υπηρεσιών τεχνικής υποστήριξης υψηλής ποιότητας, συμπεριλαμβανομένων βιβλιοθηκών δειγμάτων κώδικα, εγχειριδίων δεδομένων IC, λήψης προδιαγραφών προϊόντων και υποστήριξης λύσεων,για να βοηθήσει τους πελάτες να επιτύχουν μοναδικές απαιτήσεις οθόνης.
Αυτή η οθόνη LCD FHD TFT 21,5 ιντσών είναι μια ιδανική επιλογή για διάφορες εμπορικές και βιομηχανικές εφαρμογές λόγω της υψηλής ανάλυσης, της υψηλής φωτεινότητας και της καλής προσαρμοστικότητας στο περιβάλλον.
Χαρακτηριστικά
21Η οθόνη TFT.5 ιντσών είναι μια μονάδα τύπου εφεδρείας
21.5 ιντσών TFT LCD είναι με LVDS διεπαφή
21.5 ιντσών PCAP TFT οθόνη έχει υψηλής ταχύτητας απάντηση
21Η οθόνη TFT με άγγιγμα 0,5 ιντσών έχει βάθος χρώματος 6-bit (Hi-FRC), οθόνη 16.7M χρωμάτων
21.5 ιντσών LCD οθόνη μοντέλο έχει ενσωματωμένο τύπου άκρου (LED) φως πίσω
21.5 ιντσών TFT είναι συμβατό με RGB98% και NTSC45% (NTSC72% είναι επίσης διαθέσιμο)
21Η οθόνη TFT μεγέθους 0,5 ιντσών έχει υψηλή φωτεινότητα και αναλογία αντίθεσης, χαμηλή αντανάκλαση και ευρεία γωνία θέασης
21Η οθόνη TFT PCAP μήκους 0,5 ιντσών διαθέτει μόνο DE (ενεργοποίηση δεδομένων)
21.5 ιντσών βιομηχανική οθόνη είναι Rohs και Halogen ελεύθερη
21.5 ίντσες βιομηχανικό TFT είναι TEO 6.0, ES6.0 Συμμόρφωση
21.5 ιντσών LCD Touch έχει λειτουργία διόρθωσης γάμμα
| Κλειδιά: | 21.5 ίντσες PCAP TFT οθόνη |
| Ψήφισμα: | 1920*1080 Pixels |
| Διασύνδεση LCD: | Επενδύσεις |
| Μέγεθος οθόνης LCD: | 495.6 X 292.2 X 10,57 mm (χωρίς άγγιγμα) |
| LCD με άγγιγμα: | 526 X 324 X 15,16 χιλιοστά (με αφής) |
| Ενεργός χώρος: | 476.064 ((H) X 267.786 ((V) Μμ |
| Διασύνδεση CTP: | USB |
| Φωτεινότητα επιφάνειας: | 1000 Cd/m2 |
| Εικόνα αφής: | CTP (προωθητική χωρητική οθόνη αφής) |
| Εργασιακή θερμοκρασία: | -10°C έως +60°C |
| Θερμοκρασία αποθήκευσης | -20°C έως +60°C |
| Τύπος οθόνης: | IPS Πλήρης γωνίες θέασης |
| Αντιδιαστολή: | 1000 |
| Διάρκεια ζωής LED: | 30,000 ώρες |
| Επεξεργασία επιφάνειας: | Ομίχλη 25%, 3H |
| Χρώμα εμφάνισης: | 16.7 M |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Μηχανικό σχέδιο
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Περιγραφή |
| 1 | RxO0- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 2 | RxO0+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 3 | RxO1- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 4 | RxO1+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 5 | RxO2- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 6 | RxO2+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 7 | Εθνική Τράπεζα | Γη |
| 8 | RxOCLK- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (οπτικό ρολόι) |
| 9 | RxOCLK+ | Επικαιροποιημένη είσοδος διαφορικού ρολογιού LVDS (αδιαφορετικό ρολόι) |
| 10 | RxO3- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 11 | RxO3+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 12 | RxE0- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 13 | RxE0+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 14 | Εθνική Τράπεζα | Γη |
| 15 | RxE1- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 16 | RxE1+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 17 | Εθνική Τράπεζα | Γη |
| 18 | RxE2- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 19 | RxE2+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 20 | RxECLK- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (ομορολόγιο) |
| 21 | RxECLK+ | Αρνητική είσοδος διαφορικού ρολογιού LVDS (ομορολόγιο) |
| 22 | RxE3- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 23 | RxE3+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 24 | Εθνική Τράπεζα | Γη |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 28 | ΔΕΔ | Τεχνολογίες ηλεκτροπαραγωγής |
| 29 | ΔΕΔ | Τεχνολογίες ηλεκτροπαραγωγής |
| 30 | ΔΕΔ | Τεχνολογίες ηλεκτροπαραγωγής |
Ορισμός PCAB USB Pin
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος Max | Μονάδα | |
| Τετάρτη | ΔΕΔ | 4.5 | 5.0 | 5.5 | V |
| Τρόπος τροφοδοσίας | ΔΕΔΔ | 500 | 1200 | mA | |
| Ύδρευση ρεύματος | IRUSH | 2.0 | 3.0 | Α | |
| Επιτρεπόμενη τάση ροπής εισόδου | VRF | 300 | mV | ||
| Τεχνική μέθοδος | ΧΙΒ | +100 | mV | ||
| Η τάση κατώτατου επιπέδου διαφορικού κατώτατου εισόδου | VIL | -100 | mV | ||
| Διαφορετική τάση εισόδου | VID | 200 | 600 | mV | |
| Η τάση εισόδου ((BL) | VBL_I | -Ούτε ένα.3 | VDD+0.3 | mV | |
| Διαφορετική τάση εισόδου κοινής λειτουργίας | ΚΑΜ | 1.0 | 1.2 | 1.5 | |
| Κατανάλωση ενέργειας | Επαγγελματική κατάρτιση | 2.5 | 6 | W | |
Οπτικά χαρακτηριστικά
| Παράμετρο | Προϋποθέσεις | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
|
Γωνία θέασης (CR>10) |
Οριζόντια | θL | 85 | 89 | - |
βαθμός |
| θ R | 85 | 89 | - | |||
| Βόρειος | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Αντιδιαστολή | Κέντρο | 700 | 1000 | - | - | |
| Χρόνος απόκρισης | Tr+Td | - | 14 | 20 | ms | |
|
Χρώμα CF Χρωματικότητα (CIE1931) |
Κόκκινο x |
Τύπος -0.03 |
0 |
Τύπος: +0.03 |
0 | |
| Κόκκινο y | - | - | ||||
| Πράσινο x | - | - | ||||
| Πράσινο y | - | - | ||||
| Μπλε x | - | - | ||||
| Μπλε y | - | - | ||||
| Λευκό x | 0.323 | - | ||||
| Λευκό y | 0.379 | - | ||||
| Κέντρο Φωτεινότητα λευκή | ΕΠΙ | 800 | 1000 | cd/m | ||
| Διασταυρούμενη ομιλία | Τσ | 2.0 | % | |||
Πσημείο Ιμαγεία
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Προβλεπόμενη χωρητική οθόνη αφής (PCAP)
Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.
Η τεχνολογία προγραμματισμένης χωρητικής οθόνης αφής έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
