Λεπτομέρειες:
|
| Προϊόν: | 1.54" οθόνη TFT | Απόφαση: | 240x240 |
|---|---|---|---|
| Κατεύθυνση θέασης: | Πλήρης γωνία θέασης (80/80/80/80) | Εικόνα αφής: | - Όχι, όχι. |
| Διασύνδεση: | ΜΚΟ (προσαρμόσιμη) | Αριθμός πιν: | 24 καρφίτσες |
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
| Κάλυψη γυαλιού: | Προσαρμόσιμη | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 1Δείκτης TFT υψηλής φωτεινότητας.54",Επαφή SPI Dot Matrix LCD οθόνη,Εικονική οθόνη LCD 240x240 Dot Matrix |
||
Παρουσιάζουμε την προηγμένη μας υψηλής φωτεινότητας 1000 νιτ 1.54" TFT LCD οθόνη SF-TC154B-8945B-N,σχεδιασμένο για να ανυψώσει τα έργα και τις εφαρμογές σας με την εκπληκτική οπτική σαφήνεια και την ισχυρή απόδοση.
Υψηλή φωτεινότητα (1000 νιτ): Η οθόνη μας εξασφαλίζει εξαιρετική ορατότητα σε διάφορες συνθήκες φωτισμού, καθιστώντας την ιδανική για εξωτερικά περιβάλλοντα ή φωτεινά εσωτερικά περιβάλλοντα.
Συμπληρωματικό μέγεθος (1.54 ′′): Αυτό το συμπαγές TFT LCD ταιριάζει τέλεια σε συσκευές όπου ο χώρος είναι ένα πριμο, ενώ παράλληλα παρέχει πλούσιο οπτικό περιεχόμενο.
Ανάλυση (240x240): Ο πίνακας με τα σημεία 240x240 παρέχει καθαρές και ζωντανές εικόνες, κάνοντας τα οπτικά σας να εμφανίζονται με σαφήνεια και χρώμα.
Διασύνδεση SPI:Η σειρά περιφερειακών διεπαφών (SPI) διευκολύνει την ταχεία και αποτελεσματική επικοινωνία, επιτρέποντας την απρόσκοπτη ενσωμάτωση με μικροελεγκτές και άλλα ψηφιακά συστήματα.
Με την ανώτερη φωτεινότητα, το συμπαγές μέγεθος και την ευκολία της ενσωμάτωσης, η οθόνη LCD TFT υψηλής φωτεινότητας 1.54" είναι η τέλεια λύση για το επόμενο καινοτόμο έργο σας.Ανεβάστε την εμπειρία του χρήστη σας και τραβήξτε την προσοχή με μια οθόνη που λάμπει έντονα σε οποιοδήποτε περιβάλλον.
Εξερευνήστε τις δυνατότητες σήμερα!
Σύντομες λεπτομέρειες για το προϊόν
1. LCD Μέγεθος: 1,54 ′′ TFT
2Ανάλυση: 240x240
3. Γωνία θέασης: Όλες οι γωνίες θέασης
4Διάμετρος περίγραμμα: 31.52x33.72x1.8 mm
5Δικτυακό πλάνο οδήγησης LCD: ST7789V
6Τύπος διεπαφής LCD: SPI
7Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
8. Πίνακα αφής: προσαρμοσμένη ή τυποποιημένη χωρητική οθόνη αφής (CTP) προαιρετική
Εξωτερικό σχέδιο
Ορισμός διεπαφής καρφίτσας
| - Όχι, όχι. | Ονομασία PIN | Περιγραφή |
| 1-2 | LEDK | Καθοδικός LED |
| 3-4 | Εθνική Τράπεζα | Γη |
| 5 | ΕΜΑΡΚΑ | Λειτουργεί ως σήμα εξόδου TE (Tearing Effect) |
| 6 | ΣΔΑ | Δίπλωμα εισόδου/εξόδου σειριακών δεδομένων με αμφίδρομο τρόπο |
| 7 | Δ/Κ | Πίνακας επιλογής δεδομένων/διαταγής |
| 8 | ΣΚΛ | Πιν SCL ως Serial Clock όταν λειτουργεί στην σειριακή διεπαφή |
| 9 | ΚΑ | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 10 | Επαναφορά | Σημείο εισόδου LCM Reset |
| 11-12 | ΔΕΔΔΚ | Ηλεκτρική τροφοδοσία 1.8V/2.8V |
| 13-14 | ΚΑΚ | Ηλεκτρική τροφοδοσία |
| 15-16 | Εθνική Τράπεζα | Γη |
| 17-22 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 23-24 | LEDA | Άνωση LED |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | .Γ |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | .Γ |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2.8V,Ta=25.C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | Το VDD=2.8V, το Ta=25.C. |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | μA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ | Δοκιμή |
| Πρόσθετη τάση | Vf | - | 9.6 | - | V | Αν=20 mA |
| Τρόπος τροφοδοσίας | Αν | - | 20 | - | mA | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - |
| Απορρόφηση ισχύος | Pd | - | 192 | - | mW | - |
| Φωτεινή ένταση για LCM | - | 900 | 1000 | 1100 | Cd/m2 | Αν=20mA |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=20 mA |
| Χρώμα φωτισμού πίσω | Λευκό | |||||
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | ||
| Ελάχιστο | Τύπος | Μαξ | |||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | | 6 | | Κυρία |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 7.1 | - | - |
| Ποσοστό αντίθεσης | Αρ | θ=0, κανονική γωνία θέασης | - | 500 | - | - |
| Γωνία θέασης | Επενδύσεις | - | 80 | - | Σημείο | |

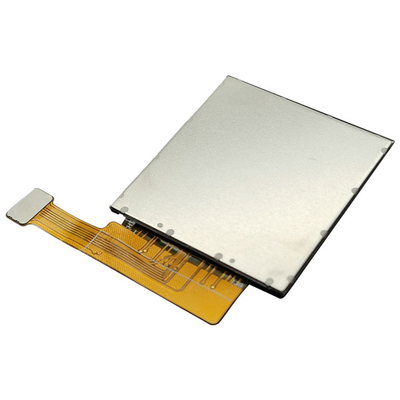

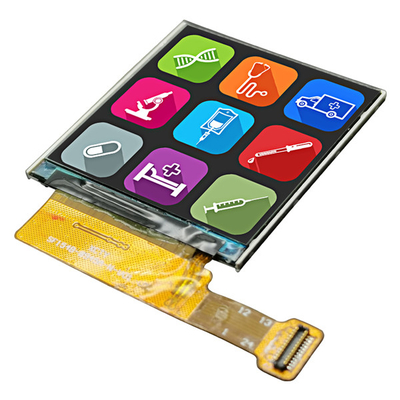

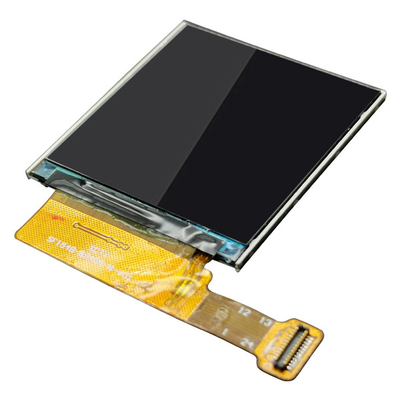

ΠροϊόνΦωτογραφίες
