Λεπτομέρειες:
|
Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
---|---|---|---|
Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
Power Consumption: | 31 W (Typical) | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
Επισημαίνω: | FHD TFT LCD Module για Βιομηχανική Χρήση,17.3” FHD TFT LCD Module,800 Nits FHD TFT LCD Module |
Οθόνη LCD TFT 17.3" FHD Υψηλής Φωτεινότητας - SFTO1730RX-7332AN
Το SFTO1730RX-7332AN είναι μια υψηλής απόδοσης μονάδα LCD TFT 17.3" Full HD (1920 x 1080) σχεδιασμένη για βιομηχανικές, εμπορικές και εξωτερικές εφαρμογές. Με εντυπωσιακή φωτεινότητα 800 cd/m², αυτή η μονάδα εξασφαλίζει καθαρή ορατότητα ακόμη και σε άμεσο ηλιακό φως, καθιστώντας την ιδανική για περιβάλλοντα με υψηλό περιβαλλοντικό φως.
Τεχνικές Προδιαγραφές
Παράμετρος | Τιμή |
---|---|
Μέγεθος οθόνης | 17.3" Διαγώνιος (17.25") |
Ενεργή περιοχή | 381.888 mm (H) x 214.812 mm (V) |
Pixel Pitch | 0.1989 mm (ανά τριάδα) |
Επιφανειακή επεξεργασία | Σκληρή επίστρωση (3H), Anti-Glare |
Τύπος οπίσθιου φωτισμού | LED με ρυθμιζόμενη φωτεινότητα |
Τάση εισόδου | 3.3 V (Logic/LCD Drive) |
Τάση εισόδου οπίσθιου φωτισμού | 12 V DC |
Βάρος | 1080 g (Τυπικό) |
Διαστάσεις | 403 mm (H) x 240 mm (V) x 12.5 mm (D) |
Προσφέρουμε τεχνική υποστήριξη, πιστοποιημένη τεκμηρίωση και 24/7 εξυπηρέτηση πελατών για να διασφαλίσουμε την επιτυχία του έργου σας.
Εξωτερικές Διαστάσεις
Προδιαγραφές οπίσθιου φωτισμού
Pin No. | Σύμβολο | Περιγραφή |
1 | VCC | Τάση τροφοδοσίας +12V |
2 | VCC | Τάση τροφοδοσίας +12V |
3 | ON/OFF | Σήμα ενεργοποίησης εξόδου |
4 | DIM | Σήμα ρύθμισης φωτεινότητας |
5 | GND | Γείωση τροφοδοσίας |
6 | GND | Γείωση τροφοδοσίας |
Ηλεκτρικά Χαρακτηριστικά
Παράμετρος | Σύμβολο | Τιμές | Μονάδα | ||||
Ελάχ. | Τυπ. | Μέγ. | |||||
Τάση εισόδου τροφοδοσίας | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
Ρεύμα εισόδου τροφοδοσίας | IBL | - | 2.16 | 2.53 | A | ||
Ρεύμα εισόδου τροφοδοσίας (In-Rush) | In-rush |
- |
- |
(TBD) | A | ||
Κατανάλωση ενέργειας | PBL | - | 26 | 35 | W | ||
Τάση εισόδου για Σύστημα ελέγχου Σήματα |
On/Off | On | V on | 2.5 | - | 5.5 | Vdc |
Off | V off | -0.3 | 0.0 | 0.5 | Vdc | ||
Ρύθμιση φωτεινότητας | ExtVBR-B | 30 | - | 100 | % | ||
30 | - | 100 | % | ||||
Συχνότητα ExtVBR-B | fPWM | 500 |
- |
1500 | Hz | ||
Επίπεδο κύκλου λειτουργίας παλμού (PWM) | High Level | 2.5 | - | 5.5 | Vdc | ||
Low Level | 0.0 | - | 0.5 | Vdc | |||
Διάρκεια ζωής | 30,000 | 50,000 | Hrs |
Ορισμός ακίδων διασύνδεσης
Pin# | Όνομα σήματος | Pin# | Όνομα σήματος |
1 | RxOIN0- | 2 | RxOIN0+ |
3 | RxOIN1- | 4 | RxOIN1+ |
5 | RxOIN2- | 6 | RxOIN2+ |
7 | VSS | 8 | RxOCLKIN- |
9 | RxOCLKIN+ | 10 | RxOIN3- |
11 | RxOIN3+ | 12 | RxEIN0- |
13 | RxEIN0+ | 14 | VSS |
15 | RxEIN1- | 16 | RxEIN1+ |
17 | VSS | 18 | RxEIN2- |
19 | RxEIN2+ | 20 | RxECLKIN- |
21 | RxECLKIN+ | 22 | RxEIN3- |
23 | RxEIN3+ | 24 | VSS |
25 | VSS | 26 | VSS |
27 | VSS | 28 | VDD |
29 | VDD | 30 | VDD |
Στοιχείο | Μονάδα | Συνθήκες | Ελάχ. | Τυπ. | Μέγ. |
Γωνία θέασης |
[μοίρες] |
Οριζόντια (Δεξιά) CR = 10 (Αριστερά) |
70 70 |
80 80 |
- |
Κάθετη (Επάνω) CR = 10 (Κάτω) |
50 70 |
60 80 |
- |
||
Ομοιομορφία φωτεινότητας | [%] | 13 Σημεία | 75 | 80 | - |
Χρόνος οπτικής απόκρισης |
[msec] |
Αύξηση | - | 37 | 50 |
Πτώση | - | 3 | 10 | ||
Αύξηση + Πτώση | - | 40 | 60 | ||
Χρώμα / Συντεταγμένες χρωματικότητας (CIE 1931) |
Κόκκινο x | 0.59 | 0.64 | 0.69 | |
Κόκκινο y | 0.3 | 0.35 | 0.4 | ||
Πράσινο x | 0.27 | 0.32 | 0.37 | ||
Πράσινο y | 0.57 | 0.62 | 0.67 | ||
Μπλε x | 0.1 | 0.15 | 0.2 | ||
Μπλε y | 0 | 0.05 | 0.1 | ||
Λευκό x | 0.25 | 0.30 | 0.35 | ||
Λευκό y | 0.26 | 0.31 | 0.36 | ||
Λευκή φωτεινότητα (At LED=100mA) |
[cd/m2 ] | 700 | 800 |
- |
|
Αναλογία αντίθεσης | 500 | 600 | - | ||
NTSC | % | 72 |

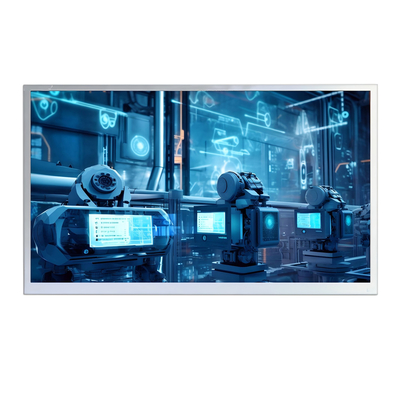

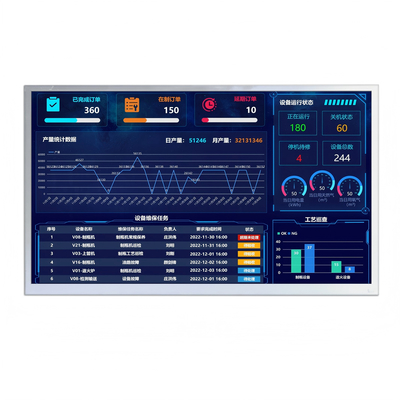

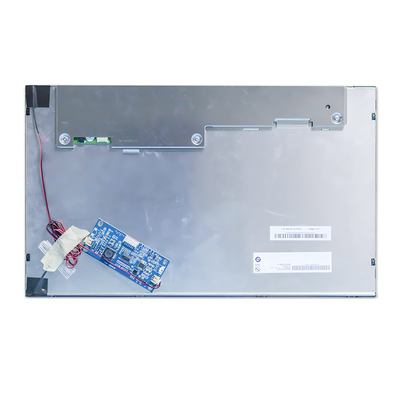

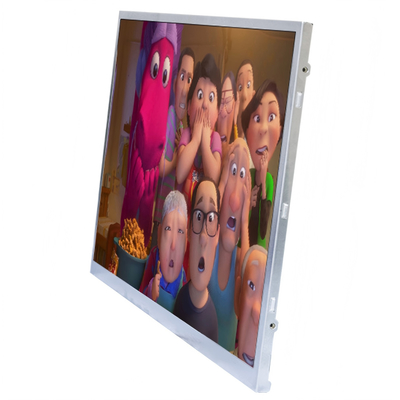

Εικόνα προϊόντος
