Λεπτομέρειες:
|
Φωτεινότητα: | 1000 cd/m² (Εμφανίσιμο σε ηλιακό φως) | Μέγεθος οθόνης: | Διαγώνιος 13,3 ιντσών |
---|---|---|---|
Απόφαση: | 1920×1080 Pixels (RGB Strip) | Θερμοκρασία αποθήκευσης.: | -20°C έως +70°C |
Εργασιακή θερμοκρασία.: | -30°C έως +80°C | Τεχνολογία αφής: | Συγκινητικό πίνακα αφής |
Διασύνδεση: | 2-λωρίδων eDP 1.2 (2.7Gbps) | Χρωματική διάσταση: | 72% NTSC |
Αγωνισμοί Παρατήρησης: | 85°/85°/85°/85° | Ζωή του φωτισμού πίσω: | 50,000 ώρες (LED, @ 25°C) |
Επεξεργασία επιφάνειας: | Επιστρώσεις AG/AR/AF (επιλέξιμες) | Αντιδιαστολή: | 800:1 (Τυπικό) |
Σκληρότητα επιφάνειας: | ≥6H (Αντιθαμβωτικό, Θολούρα 10%) | Επιλογές IC: | EETI, ILITEK, Cypress, Goodix |
Περιβαλλοντική Αντίσταση: | Λειτουργία σε ομίχλη/υποφανειακή υγρασία | Συμμόρφωση: | RoHS, Χωρίς Αλογόνα, ISO 9001/14001 (Πιστοποιημένο ΕΕ/ΗΠΑ) |
Επισημαίνω: | Ηλεκτρονική διασύνδεση eDP,Βιομηχανική μονάδα οθόνης LCD TFT,Βιομηχανική μονάδα οθόνης LCD TFT |
Οθόνη TFT 1000nits κορυφαίας τεχνολογίας για εξαιρετική ορατότητα
Το SFTO1330SM-7208A3CT2 επαναπροσδιορίζει την απόδοση υψηλής φωτεινότητας με εξαιρετική φωτεινότητα 1000 cd/m², σχεδιασμένο για κρίσιμες εφαρμογές στη Βόρεια Αμερική και την Ευρώπη. Ιδανικό για υπαίθρια περίπτερα, βιομηχανικά HMI και ιατρικό εξοπλισμό, αυτή η μονάδα TFT LCD 13,3 ιντσών FHD προσφέρει απαράμιλλη καθαρότητα σε άμεσο ηλιακό φως ή περιβάλλοντα υψηλής φωτεινότητας. Διαθέτει ανθεκτική χωρητική οθόνη αφής (συμβατή με γάντια) και εξαιρετικά ευρύ φάσμα θερμοκρασίας λειτουργίας (-20°C έως +70°C), πληροί τα αυστηρά βιομηχανικά πρότυπα της ΕΕ/ΗΠΑ.
Core Innovations
Καθαρότητα αναγνώσιμη στο ηλιακό φως: Φωτεινότητα 1000nits + χρωματική γκάμα 72% NTSC για ζωντανά γραφικά υπό σκληρό φωτισμό.
Αφής βιομηχανικής ποιότητας: Αντιθαμβωτικό γυαλί κάλυψης (σκληρότητα 6H), υποστηρίζει λειτουργία σε ομίχλη/συμπύκνωση (ανθεκτικότητα ισοδύναμη με IP65).
Συνδεσιμότητα υψηλής ταχύτητας: Διασύνδεση eDP 1.2 2 λωρίδων (2,7 Gbps) εξασφαλίζει μηδενική υστέρηση στη μετάδοση δεδομένων για συστήματα ελέγχου σε πραγματικό χρόνο.
Οπίσθιος φωτισμός 50.000 ωρών: Ενεργειακά αποδοτικά LED με PWM dimming (100Hz–1.6KHz) μειώνουν την κατανάλωση ενέργειας κατά 40% σε σύγκριση με CCFL.
Plug & Play Integration: Υποστηρίζει λογική ισχύ 3,3V + είσοδο οπίσθιου φωτισμού 12V/24V, συμβατό με πλακέτες οδηγού HDMI 2.0 (περιλαμβάνονται στο δελτίο δεδομένων).
Τεχνική υπεροχή για τις αγορές της ΕΕ/ΗΠΑ
Οπτική αριστεία: Γωνίες θέασης 85°, λόγος αντίθεσης 800:1 και <35ms χρόνος απόκρισης για ομαλή αναπαραγωγή βίντεο.
Έτοιμο για ακραία περιβάλλοντα: Λειτουργεί στους -20°C (συνθήκες κατάψυξης) έως +70°C (εργοστασιακοί χώροι), με πιστοποίηση υγρασίας/θερμικού σοκ 72 ωρών.
Μηδενικός κίνδυνος συμμόρφωσης: RoHS, Halogen-Free, πιστοποιημένο κατά ISO 9001/14001 – πλήρως εναρμονισμένο με τις ευρωπαϊκές οδηγίες EMC και τις οδηγίες FCC των ΗΠΑ.
Συμπαγές & Ανθεκτικό: Λεπτό προφίλ 5,2 mm, ανθεκτικό σε κραδασμούς σχεδιασμό και συνδετήρες EMI-shielded I-PEX.
Στοχευμένες Εφαρμογές
Τερματικά πληρωμών εξωτερικού χώρου (POS/Κιόσκια)
Βιομηχανικά πάνελ ελέγχου (Αυτοματισμός, Ρομποτική)
Ιατρικές συσκευές απεικόνισης
Ψυχαγωγία μεταφορών (Λεωφορεία, Τρένα)
Εξοπλισμός έξυπνου εργοστασίου
Γιατί οι παγκόσμιοι πελάτες εμπιστεύονται αυτήν την οθόνη
Κατασκευασμένο από την Saef Technology (Shenzhen), το SFTO1330SM-7208A3CT2 συνδυάζει την ανθεκτικότητα στρατιωτικού βαθμού με την υπερσύγχρονη οπτική. Η διασύνδεση eDP απλοποιεί την ενσωμάτωση με NVIDIA Jetson, Raspberry Pi και βιομηχανικούς υπολογιστές, ενώ ο πίνακας αναγνώσιμος στο ηλιακό φως εξαλείφει την δαπανηρή εξωτερική θωράκιση. Με εγγύηση 2 ετών, αυτή η μονάδα είναι η βέλτιστη επιλογή για τους OEM που στοχεύουν σε αγορές που βασίζονται στην αξιοπιστία στις ΗΠΑ, τη Γερμανία, το Ηνωμένο Βασίλειο και τη Σκανδιναβία.
Εξωτερικές Διαστάσεις
Ορισμός ακίδων διασύνδεσης
Αριθμός ακίδας | Σύμβολο | Είσοδος/Έξοδος | Λειτουργία |
1 | CABC_ EN / NC | - | Δεσμευμένο για CD |
2 | H_GND | P | High Speed round |
3 | Lane1_N | I | Complement Signal Link Lane 1 |
4 | Lane1_P | I | True Signal Link Lane 1 |
5 | H_GND | P | High Speed round |
6 | Lane0_N | I | Complement Signal Link Lane 0 |
7 | Lane0_P | I | True Signal Link Lane 0 |
8 | H_GND | P | High Speed round |
9 | AUX_CH_P | I | True Signal Auxiliary Channel |
10 | AUX_CH_N | I | Complement Signal Auxiliary Channel |
11 | H_GND | P | High Speed round |
12 | LCD_VDD | P | LCD logic and driver power(3.3V) |
13 | LCD_VDD | P | LCD logic and driver power(3.3V) |
14 | NC | I | Reserved for LCD manufacturer’s use |
15 | LCD_GND | P | LCD logic and driver ground |
16 | LCD_GND | P | LCD logic and driver ground |
17 | HPD | O | HPD signal pin |
18 | LED-1 | P | Backlight ground |
19 | LED-2 | P | Backlight ground |
20 | LED-3 | P | Backlight ground |
21 | LED-4 | P | Backlight ground |
22 | BL_ ENABLE | I | Backlight on/off |
23 | BL_PWM_DIM | I | System PWM |
24 | SCL/NC | - | Reserved for LCD manufacturer’s use |
25 | SDA/NC | - | Reserved for LCD manufacturer’s use |
26 | BL_PWR | P | Backlight power |
27 | BL_PWR | P | Backlight power |
28 | BL_PWR | P | Backlight power |
29 | BL_PWR | P | Backlight power |
30 | NC | - | Reserved for LCD manufacturer’s use |
Οπτικά Χαρακτηριστικά
Παράμετρος | Συνθήκες | Ελάχ. | Τυπ. | Μέγ. | Μονάδα | |
Γωνία θέασης (CR>10) |
Οριζόντια | θL | - | 85 | - |
μοίρες |
θ R | - | 85 | - | |||
Κάθετη | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Λόγος αντίθεσης | Κέντρο | 600 | 800 | - | - | |
Χρόνος απόκρισης | Tr+Td | - | 30 | 35 | ms | |
Χρωματικότητα CF (CIE1931) |
Κόκκινο x |
Τυπ. -0.05 |
TBD |
Τυπ. +0.05 |
- | |
Κόκκινο y | TBD | - | ||||
Πράσινο x | TBD | - | ||||
Πράσινο y | TBD | - | ||||
Μπλε x | TBD | - | ||||
Μπλε y | TBD | - | ||||
Λευκό x | (0.323) | - | ||||
Λευκό y | (0.379) | - | ||||
Αναλογία NTSC | % | (72) | - | |||
Φωτεινότητα κέντρου λευκού |
YLI | 800 | 1000 | cd/m2 |
Χαρακτηριστικά οπίσθιου φωτισμού
Παράμετρος | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
Τάση τροφοδοσίας | VBL | 5 | 12.0 | 37 | V |
Ρεύμα τροφοδοσίας για οπίσθιο φωτισμό |
ILED | 6 |
- |
25 | mA |
Τροφοδοσία για οπίσθιο φως | PLED | 0.18 | - | 5.55 | W |
Τάση σήματος διαμορφωμένου φωτός | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Αναλογία κύκλου λειτουργίας ελέγχου φωτεινότητας | Duty | 1 | - | 100 | % |
Συχνότητα ελέγχου φωτεινότητας | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Υψηλή τάση | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF χαμηλή τάση | VCNTL | 0 | - | 0.6 | V |
Διάρκεια ζωής LED | - | 40,000 | 50,000 | - | h |
Προδιαγραφή CTP
Κατηγορία | Παράμετρος | Προδιαγραφή |
Γενικά | Δομή | Γυαλί κάλυψης + Γυαλί DITO |
Ενίσχυση φακού κάλυψης | Χημικά ενισχυμένο | |
Σκληρότητα επιφάνειας φακού κάλυψης | ≥6H (Σκληρότητα μολυβιού) | |
Ρυθμός μετάδοσης φωτός | ≥85% | |
Θερμοκρασία λειτουργίας | -20℃ ~ +70℃, ≤85% RH | |
Θερμοκρασία αποθήκευσης | -30℃ ~ +80℃, ≤85% RH | |
Ηλεκτρικά | Διασύνδεση | IIC / USB / UART |
Touch IC | IL12511 | |
Τάση τροφοδοσίας (VDD) | 3.3V ή 5V (Επιλέξιμο) | |
Αντίσταση κεντρικού υπολογιστή (SDA/SCL) | Διαμορφώσιμο στην κύρια πλακέτα | |
Περιβαλλοντικά | Συνθήκες λειτουργίας | Λειτουργικό σε ομίχλη/επιφανειακό νερό |
Ιδιότητες επιφάνειας | Μελάνι επιφάνειας | Anti-UV |
Επεξεργασία επιφάνειας | Anti-Glare (Θάμβος: 10%) | |
Επικάλυψη LCD-TP | OCA (Οπτικά διαυγές συγκολλητικό) | |
Συμμόρφωση | Πρότυπα υλικών | Συμμορφώνεται με RoHS & Halogen-Free |

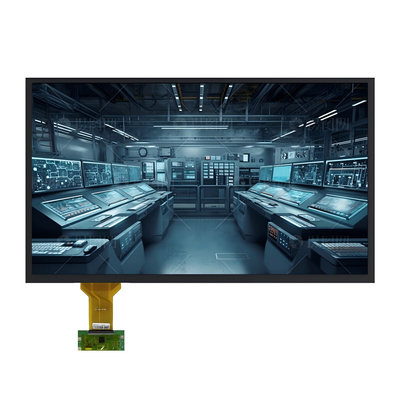

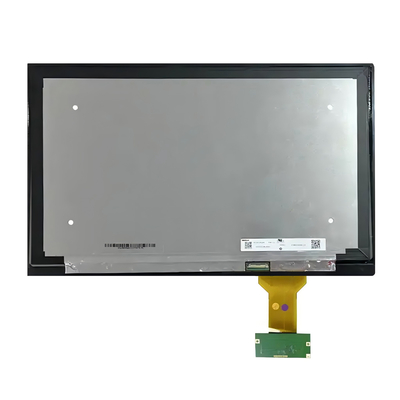

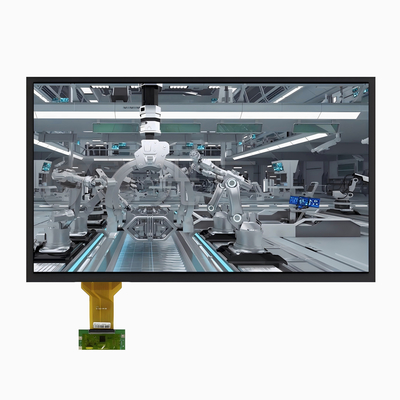

Εικόνα προϊόντος
