Λεπτομέρειες:
|
| Προϊόν: | 2,8 ίντσα TFT LCD | Απόφαση: | 240 x 320 |
|---|---|---|---|
| Χρώμα: | 262 χλμ. | οθόνη αφής: | Ανθεκτική οθόνη αφής |
| Διασύνδεση: | MCU, RGB | Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης |
| Κύκλος ελέγχου οδηγού: | ΙΛΙ9341V | Σύνδεση: | ΔΕΠ |
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νίτσες) | Αριθμός πιν: | 50 πινάκια |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 240 x 320 σημεία υψηλής φωτεινότητας TFT,Δείκτης TFT LCD 240 X 320 Dots,20 |
||
Σχετικά με αυτό το αντικείμενο SFTO280TZ-7214AT
Η Saef Technology είναι ενθουσιασμένη να παρουσιάσει την τελευταία μας καινοτομία στην τεχνολογία οθόνης: το LCD TFT υψηλής φωτεινότητας 1000nits 2.8 ιντσών.Είτε σχεδιάζετε για εξωτερικές εφαρμογές είτε χρειάζεστε μια καθαρή και ζωντανή οθόνη για τη συσκευή σας, αυτή η οθόνη προσφέρει ασύγκριτη απόδοση και αξιοπιστία.
Εξαιρετική φωτεινότητα:Με εντυπωσιακό επίπεδο φωτεινότητας 1000 νιτ, η οθόνη αυτή εξασφαλίζει ότι το περιεχόμενο είναι ορατό ακόμη και στο άμεσο ηλιακό φως, καθιστώντας την ιδανική για εξωτερικά και περιβάλλοντα υψηλού φωτισμού.
Μικρό μέγεθος:Με μέγεθος μόλις 2,8 ίντσες, η οθόνη αυτή επιτυγχάνει την τέλεια ισορροπία μεταξύ φορητότητας και χρηστικότητας, προσαρμόζοντας άψογα σε μια ποικιλία από μικρές συσκευές.
Υψηλή ανάλυση:Η ανάλυση 240 x 320 pixel εγγυάται καθαρή και καθαρή εικόνα, επιτρέποντας λεπτομερή γραφικά και κείμενο, βελτιώνοντας την εμπειρία του χρήστη.
Τεχνολογία IPS:Χρησιμοποιώντας την τεχνολογία In-Plane Switching (IPS), η οθόνη προσφέρει ευρείες γωνίες θέασης και ακριβή αναπαραγωγή χρωμάτων, εξασφαλίζοντας ότι οι εικόνες και τα βίντεο φαίνονται υπέροχα από οποιαδήποτε προοπτική.
Πολυδιάστατη διεπαφή:Εξοπλισμένη με διεπαφές MCU και RGB, η οθόνη αυτή είναι εξαιρετικά προσαρμοστική, καθιστώντας την εύκολη να ενσωματωθεί σε μια σειρά εφαρμογών μικροελεγκτών και υφιστάμενων συστημάτων.
Ενεργειακή απόδοση:Η οθόνη έχει σχεδιαστεί με γνώμονα την αποδοτικότητα, εξισορροπώντας τη φωτεινότητα και την κατανάλωση ενέργειας, συμβάλλοντας στην παράταση της διάρκειας ζωής της μπαταρίας σε φορητές συσκευές.
Βελτιωμένη ορατότητα:Ιδανικό για εφαρμογές σε φωτεινά περιβάλλοντα, όπως εξωτερικά περίπτερα, φορητές συσκευές και οθόνες αυτοκινήτων.
Φιλικό προς το χρήστη:Η υψηλή ανάλυση και τα ζωντανά χρώματα βελτιώνουν τη συνολική εμπειρία του χρήστη, καθιστώντας ευκολότερη την ανάγνωση και την αλληλεπίδραση με την οθόνη.
Εύκολη ενσωμάτωση:Με επιλογές διπλής διεπαφής, οι προγραμματιστές μπορούν εύκολα να συνδέσουν την οθόνη με διάφορους μικροελεγκτές και συστήματα, μειώνοντας την πολυπλοκότητα του σχεδιασμού και το χρόνο κυκλοφορίας στην αγορά.
Δυνατότητα:Κατασκευάστηκε για να αντέχει στις απαιτήσεις των διαφόρων εφαρμογών, εξασφαλίζοντας μακροζωία και σταθερή απόδοση με την πάροδο του χρόνου.
Η οθόνη LCD TFT υψηλής φωτεινότητας 1000nits 2.8 ιντσών είναι η απόλυτη λύση για τους επαγγελματίες που αναζητούν μια ισχυρή, ευέλικτη και υψηλής απόδοσης οθόνη.Ανυψώστε τις συσκευές σας με απαράμιλλη φωτεινότητα και σαφήνεια, και καλύπτουν μια ποικιλία εφαρμογών από τις βιομηχανίες έως τα καταναλωτικά ηλεκτρονικά.
Για περισσότερες πληροφορίες, δείγματα ή για να συζητήσετε τις ειδικές σας ανάγκες, επικοινωνήστε μαζί μας.
Χαρακτηριστικά
| Γενικές πληροφορίες | Προδιαγραφές | Μονάδα |
| Κεντρικό Πίνακα | ||
| Περιοχή εμφάνισης (AA) | 43.2 ((H) *57.6 ((V) (2.8 ίντσες) | χμ |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si | - |
| Εμφάνιση χρωμάτων | 262 χλμ. | χρώματα |
| Αριθμός εικονοστοιχείων | 240 ((RGB) * 320 | κουκίδες |
| Πίτσα των pixel | 0.180 ((H) *0.180 ((V) | χμ |
| Γωνία θέασης | Όλες | Ώρα |
| Δραστηριότητα IC | ΙΛΙ9341V | - |
| Χρωματική διάταξη pixel | Βόρεια λωρίδα RGB | |
| Τρόπος εμφάνισης | Μεταδοτικό/ κανονικά μαύρο | - |
| Θερμοκρασία λειτουργίας | -20+70 | °C |
| Θέρμανση αποθήκευσης | -30+80 | °C |
Μηχανικές πληροφορίες
| Άρθρο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
| Μέγεθος μονάδας | Οριζόντια | - | 50.00 | - | χμ | ±0.2 |
| Βόρειος ((V) | - | 69.20 | - | χμ | ±0.2 | |
| Βαθμός ((D) | - | 3.99 | - | χμ | ±0.2 | |
| Βάρος | - | ΔΕΠ | - | g | - | |
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
| Πιν ΝΟ. | Σύμβολο | Επίπεδο | Λειτουργία |
| 1 | LEDK | Α | Πίσω φωτισμός |
| 2 έως 5 | LEDA | H | Πίσω φωτισμόςA |
| 6 | Δελτίο ΕΕ | Χ/Λ | Επιλέξτε τη λειτουργία διεπαφής MCU ΣΗΜΕΙΩΣΗ 1) |
| 7 | Δελτίο ΕΕ | Χ/Λ | |
| 8 | IM2 | Χ/Λ | |
| 9 | IM3 | Χ/Λ | |
| 10 | ΑΠΟΦΑΣΗ | Χ/Λ | Πίνακα επαναφοράς υλικού |
| 11 | VSYNC | Χ/Λ | Βιόμετρο (φρέμα) συγχρονισμού σήματος εισόδου για RGB |
| 12 | HSYNC | Χ/Λ | Οριζόντιο (γραμμικό) σήμα εισόδου συγχρονισμού για RGB |
| 13 | Δελτίο ΕΚΑΧ | Χ/Λ | Σημάδι ρολογιού σημείων για λειτουργία RGB διεπαφής. |
| 14 | ΕΝΑΒΟΛΗ | Χ/Λ | Ενεργοποιημένο σήμα δεδομένων για λειτουργία διεπαφής RGB. |
| 15 έως 32 | D17-DB0 | Χ/Λ | Διάδρομος δεδομένων |
| 33 | SD0 | Χ/Λ | Πιν εξόδου διεπαφής SPI. |
| 34 | ΣΔΑ | Χ/Λ | Πιν εισόδου διεπαφής SPI. |
| 35 | ΕΠ και ΕΤ | Χ/Λ | Διαβάστε ενεργοποιήστε την καρφίτσα ρολογιού |
| 36 | WR-RS | Χ/Λ | Ένα σήμα επιλογής μητρώου |
| 37 | RS-SCL | Χ/Λ | Γράψτε ενεργοποιήστε ρολόι πιν εισόδου |
| 38 | ΚΑ | Χ/Λ | Τσιπ επιλέξτε πιν εισόδου |
| 39 | ΤΕ | Χ/Λ | Έκδοση φαινομένου σχίσματος |
| 40 | ΔΕΔΔΚ | H | Ηλεκτρική τροφοδοσία ((1.8V) |
| 41 | ΔΕΔΔΚ | H | Ηλεκτρική τροφοδοσία ((2.8-3.3V) |
| 42 | ΚΑΠ | H | Ηλεκτρική τροφοδοσία ((2.8-3.3V) |
| 43 | Εθνική Τράπεζα | Α | Γη |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | ΕΥ | / | / |
| 48 | Εθνική Τράπεζα | Α | Γη |
| 49 | Εθνική Τράπεζα | Α | Γη |
| 50 | Εθνική Τράπεζα | Α | Γη |
Απόλυτες μέγιστες αξιολογήσεις
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
|
| Ελάχιστο | Μαξ. Μαξ. | |||
| Πρόσθετη τάση για λογικό κύκλωμα | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Πρόσθετη τάση τροφοδοσίας για αναλογικό κύκλωμα | ΚΑΠ | -Ούτε ένα.3 | 4.6 | V |
Συνθήκες λειτουργίας
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| Ελάχιστο | Τύπος | Μαξ. Μαξ. | ||||
| Ηλεκτρική τροφοδοσία | ΚΑΚ | 2.7 | 2.8 | 3.3 | V | |
| Ηλεκτρική τροφοδοσία | ΔΕΔΔΚ | 1.7 | 1.8 | 3.3 | V | |
| Κανονική λειτουργία Συνεχή κατανάλωση | Επικοινωνία | - | 12 | - | mA | VCC=2,8V |
| Πύλη TFT ON τάση | VGH | 15 | V | |||
| Δύναμη απόσβεσης TFT | VGL | - Επτά.5 | - | V | ||
Μονάδα οπίσθιου φωτισμού (GND=0V)
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| Ελάχιστο | Τύπος | Μαξ. Μαξ. | ||||
| Προηγούμενη τάση τροφοδοσίας | Vf | 2.8 | - | 3.4 | V | |
| Προθεσμιακή προμήθεια | Αν | - | 120 | - | mA | |
| Φωτεινότητα LCM | LV | 900 | 1000 | - | cd/m2 | ΙΒ= 120mA |
| Ομοιομορφία | / | 80 | % | - | ||

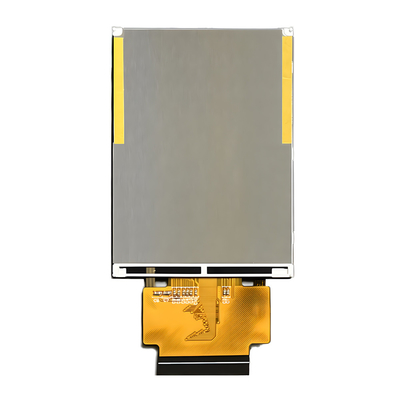

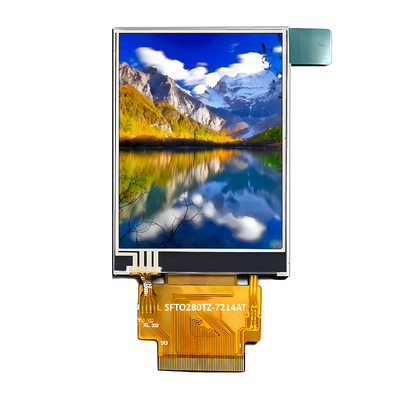

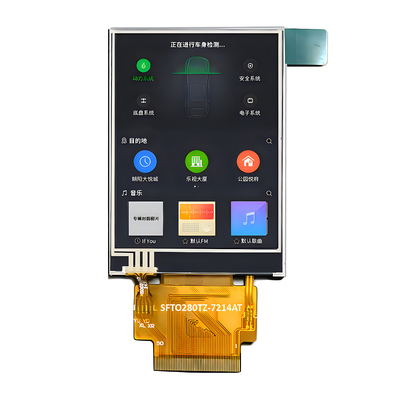

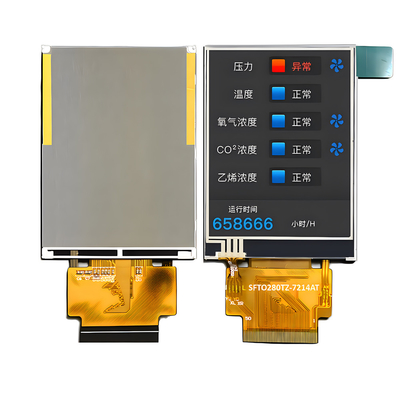

Εικόνα προϊόντος
