Λεπτομέρειες:
|
| Προϊόν: | 3.6 ιντσών κυκλική οθόνη TFT | Απόφαση: | 544 (RGB) x 506 κουκίδες |
|---|---|---|---|
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νιτ) | οθόνη αφής: | Χωρίς επαφή (PCAP προαιρετικό) |
| Κατεύθυνση θέασης: | Πλήρης γωνία εξέτασης ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ | Κύκλος ελέγχου οδηγού: | ST72566 |
| Αριθμός πιν: | 30 πινάκια | Σύνδεση: | ΔΕΠ |
| Διασύνδεση: | Επενδύσεις | Ζωή των LED: | 40,000 ώρες |
| Κορυφή:: | -30°C σε +85°C | Τστ:: | -30°C σε +85°C |
| Ενεργός χώρος: | 89.76 ((W) x83.49 ((H) mm | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Υψηλής φωτεινότητας TFT LCD,544 X 506 σημεία Στρογγυλή οθόνη IPS,30 |
||
Σχετικά με αυτό το αντικείμενο: SFTO360XC-7072AN
Παρουσιάζουμε την τελευταία μας καινοτομία: την υψηλής φωτεινότητας οθόνη TFT LCD 3.6 ιντσών, με ανάλυση 544 x 506 μονάδες.Αυτή η στρογγυλή οθόνη IPS έχει σχεδιαστεί για να προσφέρει εκπληκτικά οπτικά και ανώτερη απόδοση σε διάφορες συνθήκες φωτισμού..
Βασικά χαρακτηριστικά:
Υψηλή έξοδος φωτεινότητας (1000 νιτς):
Συμπληρωματικό μέγεθος (3,6 ίντσες):
Τεχνολογία IPS:
Ανάλυση (544 x 506 Dots):
Διασύνδεση LVDS:
Πλεονεκτήματα
Βελτιωμένη εμπειρία χρήστη:
Πολυδιάστατες εφαρμογές:
Αδύναμη απόδοση:
Εφαρμογές:
Εμφάνιση αυτοκινήτων:
Τεχνολογία που μπορεί να φορέσει κανείς:
Βιομηχανικός εξοπλισμός:
Συμπέρασμα:
Η οθόνη TFT LCD υψηλής φωτεινότητας 1000nits 3,6 ιντσών συνδυάζει την προηγμένη τεχνολογία με πρακτικό σχεδιασμό για να ανταποκριθεί στις απαιτήσεις των σύγχρονων εφαρμογών.Αναβαθμίστε την προσφορά προϊόντων σας με αυτή την εξαιρετική λύση οθόνης που παρέχει απαράμιλλη φωτεινότητα, σαφήνεια και ευελιξία.
Για περισσότερες πληροφορίες, τεχνικές προδιαγραφές ή για να κάνετε μια παραγγελία, επικοινωνήστε μαζί μας απευθείας.
| Ειδικότητα | Προδιαγραφές |
| Τύπος οθόνης LCD | 3.6 ίντσες |
| Ψήφισμα (H*V) | 544*(RGB) *506 |
| Τύπος τεχνολογίας | α-Si TFT |
| Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα |
| Κανονικά λευκό | Συνήθως μαύρο |
| Κατεύθυνση θέασης | Όλες |
| ΔιάγραμμαΔιάμετροι (W x H x T) (mm) | 98.88*94.12*7.79 |
| Ενεργός χώρος ((mm) | 83.49*89.76 |
| Με / χωρίς οθόνη αφής | Χωρίς |
| Τύπος συνδετήρα αντιστοίχισης | 0.5 pitch 30pin |
| Τύπος φωτισμού πίσω | LED |
| Βάρος (g) | ΔΕΠ |
| Διασύνδεση | Επενδύσεις |
| Αριθμός χρώματος | 16.7M |
| Κύκλος ελέγχου οδηγού | ST7266-G6-E |
Εξωτερικές διαστάσεις
Ορισμός PIN διεπαφής
| - Όχι, όχι. | Ονομασία PIN | Περιγραφή |
| 1 | Α | Δύναμη φωτισμού LED |
| 2 | Κ | Πίσω φωτισμός LED Ground |
| 3 | Δοκιμαστικό σύστημα | Αρνητική είσοδος διαφορικών δεδομένων LVDS |
| 4 | Δοκιμαστικό σύστημα | Εισαγωγή θετικών διαφορικών δεδομένων LVDS |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | Δοκιμαστικό σύστημα | Αρνητική είσοδος διαφορικών δεδομένων LVDS |
| 7 | Δοκιμαστικό σύστημα | Εισαγωγή θετικών διαφορικών δεδομένων LVDS |
| 8 | Εθνική Τράπεζα | Γη |
| 9 | Επικαιροποιημένα συστήματα | Αρνητική διαφορά LVDS Εισφορά ρολογιού |
| 10 | Επικαιροποιημένα συστήματα | Θετική διαφορά LVDS Εισόδου ρολογιού |
| 11 | Εθνική Τράπεζα | Γη |
| 12 | Δοκιμαστικό σύστημα | Αρνητική είσοδος διαφορικών δεδομένων LVDS |
| 13 | Δοκιμαστικό σήμα | Εισαγωγή θετικών διαφορικών δεδομένων LVDS |
| 14 | Εθνική Τράπεζα | Γη |
| 15 | Δοκιμαστικό σήμα | Αρνητική είσοδος διαφορικών δεδομένων LVDS |
| 16 | Δοκιμαστικό σήμα | Επικαιροποιημένη είσοδος δεδομένων διαφορικών LVDS |
| 17 | Εθνική Τράπεζα | Γη |
| 18-19 | ΙΟVCC-3.3V | Μια πηγή ενέργειας για το λογικό κύκλωμα ισχύος και I/O. |
| 20 | ΒΙΣΤ | Ενσωματωμένη αυτοεξέταση |
| 21 | ΣΔΑ | Σειριακό σήμα εισόδου/εξόδου σε λειτουργία σειριακής διεπαφής |
| 22 | ΣΚΕ | Στην κατά σειρά διεπαφή, αυτό χρησιμοποιείται ως SCL. |
| 23 | STBYB | Ελέγχος της κατάστασης αναμονής H:κανονική λειτουργία;L:αποκλεισμένη οθόνη |
| 24 | ΕΣΤ | Επαναφορά πιν 3.3V |
| 25 | ΚΑ | Σφραγίδα επιλογής τσιπ |
| 26 | ΑΕΔ/ΕΔΑ | ΑΕΔ/ΕΔΑ |
| 27 | Εθνική Τράπεζα | Γη |
| 28 | VDD-3.3V | Ηλεκτρική τροφοδοσία (3,3V) |
| 29 | VDD-3.3V | Ηλεκτρική τροφοδοσία (3,3V) |
| 30 | Επικεφαλής | Κοινή τάση/NC |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 3.0~3.6 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -30 έως 85 | Γ |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 85 | Γ |
Ηλεκτρικά χαρακτηριστικά συνεχούς ρεύματος
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Δυναμική τάση | ΔΕΔ | 3.0 | 3.3 | 3.6 | V |
| Υψηλή τάση λογικής εισόδου | ΧΙΒ | 0.7VDD | - | ΔΕΔ | V |
| Λογική εισόδου χαμηλής τάσης | VIL | 0 | - | 0.3VDD | V |
Μονάδα οπίσθιου φωτισμούΧαρακτηριστικά
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προχωρητικό ρεύμα | ΑΝ | - Δεν ξέρω. | 180 | - Δεν ξέρω. | mA |
| Προωθητική τάση | Επενδύσεις | 13.5 | 14 | 16 | V |
| Τρόπος σύνδεσης | - | - Δεν ξέρω. | 5S4P | - Δεν ξέρω. | |
| Αριθμός LED | / | 20 | μ.τ.λ. | ||
| Διάρκεια ζωής LED | 40000 | 50000 | Ωρες |

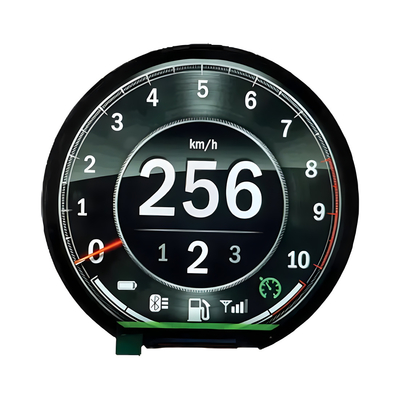

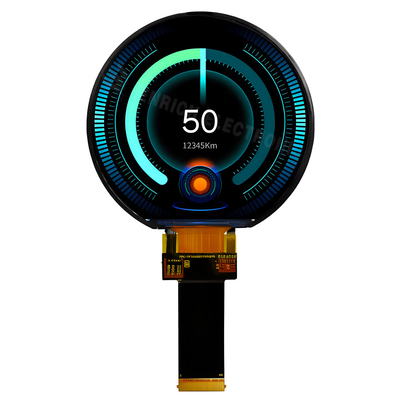

Εικόνα προϊόντος
