Λεπτομέρειες:
|
| Κλειδιά: | Εικονική οθόνη TFT 15,6 ιντσών | Απόφαση: | 1920*1080 εικονοκύτταρα |
|---|---|---|---|
| Μέγεθος οθόνης LCD: | 360.0 x 212,3 x 6,25 mm (με άγγιγμα) | LCD με αφής: | 382.4 x 231,3 x 9,10 mm (με άγγιγμα) |
| Ενεργός χώρος: | 344.16 x 193,59 χιλιοστά | Διεπαφή LCD: | EDP |
| Διεπαφή CTP: | USB | οθόνη αφής: | CTP (Διαχωρητική οθόνη αφής) |
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 | Εργασιακή θερμοκρασία.: | 0℃ σε +50℃ |
| Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
| Επεξεργασία επιφάνειας: | Ελαφριά ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
| Εμφάνιση χρώματος: | 16.7 Μ | Ζωή των LED: | 40,000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Διασύνδεση EDP Δείκτης TFT υψηλής φωτεινότητας,15,6 ίντσα - υψηλή επίδειξη φωτεινότητας TFT |
||
Σχετικά με αυτό το αντικείμενο SFTO1560SM-7050A3CT
Ανυψώστε την οπτική εμπειρία σας με την υψηλής φωτεινότητας 15,6 ιντσών IPS TFT LCD οθόνη, με εντυπωσιακή φωτεινότητα 1000 νιτ. Σχεδιασμένη για εξαιρετική σαφήνεια και απόδοση,Αυτή η οθόνη είναι τέλεια για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένης της εξωτερικής χρήσης, βιομηχανικών χώρων και προηγμένων εγκαταστάσεων πολυμέσων.
Βασικά χαρακτηριστικά:
Εξαιρετική φωτεινότητα:Με εντυπωσιακή φωτεινότητα 1000 νιτ, η οθόνη αυτή εξασφαλίζει ζωντανή και ζωντανή εικόνα ακόμη και σε φωτεινά περιβάλλοντα.Αποχαιρετήστε τις εικόνες και καλωσορίστε την βελτιωμένη ορατότητα σε όλες τις συνθήκες!
Λύση Full HD:Η οθόνη αυτή προσφέρει εκπληκτική ποιότητα εικόνας, είτε για παιχνίδια, αναπαραγωγή βίντεο, είτε για επαγγελματικές εφαρμογές.
Τεχνολογία IPS:Η τεχνολογία In-Plane Switching (IPS) εγγυάται ευρείες γωνίες θέασης και ακριβή αναπαραγωγή χρωμάτων.καθιστώντας το ιδανικό για συνεργατικά έργα ή περιβάλλοντα πολλών χρηστών.
Διασύνδεση EDP:Η διεπαφή Embedded DisplayPort (EDP) επιτρέπει απρόσκοπτη συνδεσιμότητα, εξασφαλίζοντας μεταφορά δεδομένων υψηλής ταχύτητας και βέλτιστη απόδοση.Αυτό το καθιστά κατάλληλο για ενσωμάτωση με μια ποικιλία συσκευών και συστημάτων.
Δελτίο αφής χωρητικότητας USB (CTP):Το ενσωματωμένο USB CTP ενισχύει την αλληλεπίδραση, επιτρέποντας ομαλή και ευαίσθητη εμπειρία αφής.
Πολυδιάστατες εφαρμογές:Ιδανική για βιομηχανικούς εξοπλισμούς, οθόνες αυτοκινήτων, ιατρικές συσκευές και καταναλωτικά ηλεκτρονικά, αυτή η οθόνη LCD έχει σχεδιαστεί για να ανταποκρίνεται σε μια ποικιλία απαιτητικών εφαρμογών.
Με την υψηλής φωτεινότητας οθόνη IPS TFT LCD 1000Nits 15.6 ιντσών, σας εγγυώμαστε ανώτερη απόδοση, εξαιρετική αντοχή και εξαιρετική οπτική ποιότητα.Βιώστε τη διαφορά και μεταφέρετε τα έργα σας στο επόμενο επίπεδο!
Μηχανικές προδιαγραφές
| Παράμετρος | Προδιαγραφές | Μονάδα |
| Μέγεθος οθόνης | 15.6 (διαγώνια) | χιλιοστό |
| Ενεργός χώρος | 344.16 ((H) ×193.59 ((V) | χμ |
| Φόρμα pixel |
(1 pixel = R + G + B σημείο) 1920 ((H) ×1080 ((V) |
pixel |
| Πίτσα των pixel | 0.17925 ((H) x 0.17925 (V) | χμ |
| Διαμόρφωση pixel | Ρ, Γ, Β κάθετη λωρίδα | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | |
| Σχέδιο εμφάνισης | IPS | |
| Κατανάλωση ενέργειας | ΔΕΠ | W |
| Επεξεργασία της επιφάνειας του εμπρόσθιου πόλωσης | Αντιφωτιστική επικάλυψη: (3H) |
Διάμετρος περίγραμμα TFT LCM μόνο
| Παράμετρος | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
|
Διαστάσεις περίγραμμα μονάδας |
Διάμετρο | 359.7 | 360 | 360.3 | χμ |
| Υψόμετρο | 212.0 | 212.3 | 212.6 | χμ | |
| Βαθμός | 5.95 | 6.25 | 6.55 | χμ | |
| Ακαθάριστο βάρος | - | - | - | g | |
Διαστάσεις περίγραμμα της χωρητικής οθόνης αφής
| Παράμετρος | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
|
Διαστάσεις περίγραμμα μονάδας |
Διάμετρο | 382.4 | χμ | ||
| Υψόμετρο | 231.3 | χμ | |||
| Βαθμός | 9.1 | χμ | |||
| Ακαθάριστο βάρος | - | - | - | g | |
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 | Εθνική Κεντρική Αρχή | - | Αποθηκευμένο για CD |
| 2 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 3 | Λεωφόρος 1_Ν | Εγώ... | Συμπληρωματική γραμμή σύνδεσης σήματος 1 |
| 4 | Λεωφόρος1_P | Εγώ... | Αληθινή λωρίδα σύνδεσης σήματος 1 |
| 5 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 6 | Οδός 0_N | Εγώ... | Συμπληρωματική λωρίδα σύνδεσης σήματος 0 |
| 7 | Λεωφόρος0_P | Εγώ... | Αληθινή λωρίδα σύνδεσης σήματος 0 |
| 8 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 9 | AUX_CH_P | Εγώ... | Πραγματικό βοηθητικό κανάλι σήματος |
| 10 | AUX_CH_N | Εγώ... | Βοηθητικό κανάλι συμπληρωματικού σήματος |
| 11 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
| 12 | LCD_VDD | Π | Λογική οθόνη LCD και ισχύς οδηγού (3,3V) |
| 13 | LCD_VDD | Π | Λογική οθόνη LCD και ισχύς οδηγού (3,3V) |
| 14 | Εθνική Κεντρική Αρχή | Εγώ... | Απαγορεύεται για χρήση από κατασκευαστή LCD |
| 15 | LCD_GND | Π | Λογική οθόνης LCD και γείωση του οδηγού |
| 16 | LCD_GND | Π | Λογική οθόνης LCD και γείωση του οδηγού |
| 17 | HPD | Ο | Σημαντική πινακίδα HPD |
| 18 | LED-1 | Π | Εθνική Κεντρική Αρχή |
| 19 | LED-2 | Π | Εθνική Κεντρική Αρχή |
| 20 | LED-3 | Π | Εθνική Κεντρική Αρχή |
| 21 | LED-4 | Π | Εθνική Κεντρική Αρχή |
| 22 | BL ΕΝΑΒΟΛΗ | Εγώ... | Εθνική Κεντρική Αρχή |
| 23 | BL PWM DIM | Εγώ... | Εθνική Κεντρική Αρχή |
| 24 | Εθνική Κεντρική Αρχή | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
| 25 | Εθνική Κεντρική Αρχή | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
| 26 | BL PWR | Π | Εθνική Κεντρική Αρχή |
| 27 | BL PWR | Π | Εθνική Κεντρική Αρχή |
| 28 | BL PWR | Π | Εθνική Κεντρική Αρχή |
| 29 | BL PWR | Π | Εθνική Κεντρική Αρχή |
| 30 | Εθνική Κεντρική Αρχή | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
Προδιαγραφές για το φως πίσω
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
| Πρόσθετη τάση | Vf | 28 | 30 | 33 | V |
| Τρόπος τροφοδοσίας | Αν | - | 270 | 360 | mA |
| Χρόνος ζωής | - | 40000 | 50000 | - | Ηρ |
Οπτικά χαρακτηριστικά
| Παράμετρο | Προϋποθέσεις | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
|
Γωνία θέασης (CR>10) |
Οριζόντια | θL | - | 85 | - |
βαθμός |
| θ R | - | 85 | - | |||
| Βόρειος | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Αντιδιαστολή | Κέντρο | 600 | 800 | - | - | |
| Χρόνος απόκρισης | Tr+Td | - | 25 | 35 | ms | |
|
CF Χρωματικότητα χρώματος (CIE1931) |
Κόκκινο x |
Τύπος -0.03 |
0.642 |
Τύπος: +0.03 |
- | |
| Κόκκινο y | 0.3078 | - | ||||
| Πράσινο x | 0.283 | - | ||||
| Πράσινο y | 0.594 | - | ||||
| Μπλε x | 0.142 | - | ||||
| Μπλε y | 0.149 | - | ||||
| Λευκό x | 0.303 | - | ||||
| Λευκό y | 0.329 | - | ||||
| Αναλογία NTSC | % | (45) | - | |||
| Κέντρο Φωτεινότητα λευκή | ΕΠΙ | 900 | 1000 | cd/m2 | ||
| Λευκή ομοιομορφία 13π | δW | 75 | 80 | |||

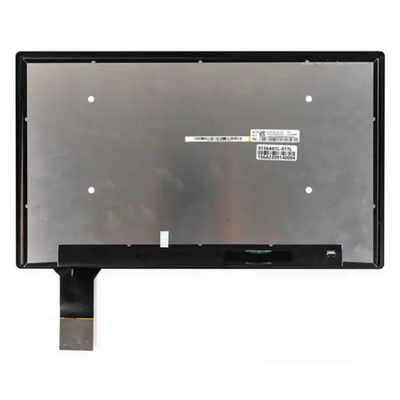

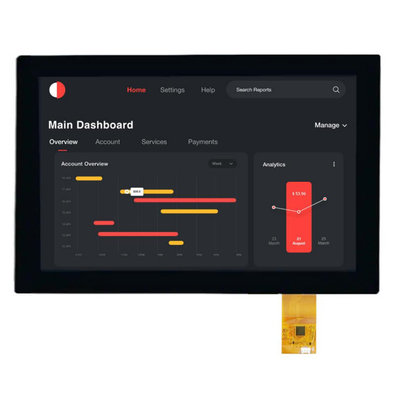

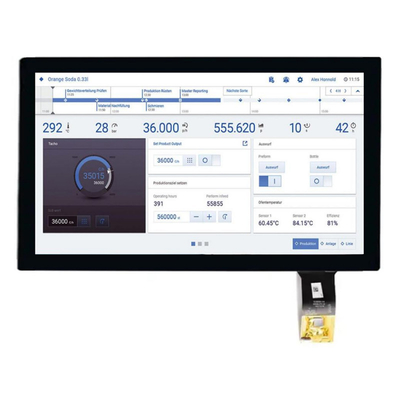

Εικόνα προϊόντος
