Λεπτομέρειες:
|
| Κλειδιά: | 21.5 ιντσών PCAP TFT οθόνη | Απόφαση: | 1920*1080 εικονοκύτταρα |
|---|---|---|---|
| Μέγεθος οθόνης LCD: | 495.6 x 292,2 x 10,57 mm (με άγγιγμα) | LCD με αφής: | 526 x 324 x 15,16 mm (με άγγιγμα) |
| Ενεργός χώρος: | 476.064 ((H) x 267.786 ((V) mm | Διεπαφή LCD: | Επενδύσεις |
| Διεπαφή CTP: | USB | οθόνη αφής: | CTP (προωθητική χωρητική οθόνη αφής) |
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 | Εργασιακή θερμοκρασία.: | -10°C έως +60°C |
| Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
| Επεξεργασία επιφάνειας: | Ελαφριά ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
| Εμφάνιση χρώματος: | 16.7 Μ | Ζωή των LED: | 30.000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | FHD ανάλυση υψηλής φωτεινότητας TFT,Δείκτης TFT LCD 1000nits,21Δείκτης οθόνης LCD TFT 0 |
||
Δείκτης LCD IPS TFT υψηλής φωτεινότητας 21,5 ιντσών - Ανάλυση FHD με οθόνη αφής LVDS & USB
Ανεβάστε την εμπειρία προβολής σας με τοΔείκτης LCD IPS TFT υψηλής φωτεινότητας 21,5 ιντσώνΜε μια αξιοσημείωτη φωτεινότητα1000 νιτ, η οθόνη αυτή εξασφαλίζει καθαρές και ζωντανές εικόνες, καθιστώντας την ιδανική τόσο για εσωτερικές όσο και για εξωτερικές εφαρμογές.
Βασικά χαρακτηριστικά:
Ανάλυση FHD:Απολαύστε καθαρές εικόνες με Full HD ανάλυση 1920x1080 pixel.ή διαδραστικές εφαρμογές.
Τεχνολογία IPS:Με την τεχνολογία In-Plane Switching (IPS), μπορείτε να περιμένετε ανώτερη ακρίβεια χρώματος και ευρύτερες γωνίες προβολής.Ο καθένας θα απολαύσει μια συνεπή και ζωντανή εμπειρία παρακολούθησης.
Διασύνδεση LVDS:Η διεπαφή LVDS (Low-Voltage Differential Signaling) εξασφαλίζει υψηλής ταχύτητας μετάδοση δεδομένων, επιτρέποντας ταχείς ρυθμούς ανανέωσης και μειώνοντας το φτεκάρισμα για πιο ομαλή οπτική απεικόνιση.
Εικονική οθόνη USB:Η ενσωματωμένη λειτουργία οθόνης αφής USB επιτρέπει την εύκολη αλληλεπίδραση με το περιεχόμενό σας, καθιστώντας το ιδανικό για διαδραστικά κιόσκι, συστήματα σημείων πώλησης και πάνελ ελέγχου.Η ευαίσθητη και ευαίσθητη τεχνολογία αφής εξασφαλίζει μια απρόσκοπτη εμπειρία χρήστη.
Πολυδιάστατες εφαρμογές:Αυτή η οθόνη είναι κατάλληλη για διάφορες ρυθμίσεις, συμπεριλαμβανομένων των οθόνων λιανικής πώλησης, των εκπαιδευτικών περιβάλλοντων, των ιατρικών εξοπλισμού και των βιομηχανικών ελέγχων.Το ανθεκτικό σχεδιασμό του εξασφαλίζει αντοχή και μακροζωία.
Εύκολη εγκατάσταση:Σχεδιασμένη για εύκολη εγκατάσταση, η οθόνη μας έρχεται με επιλογές τοποθέτησης για γρήγορη εγκατάσταση, ώστε να μπορείτε να ξεκινήσετε αμέσως.
Βελτιώστε τα έργα σας με την υψηλής φωτεινότητας 21,5 ιντσών IPS TFT LCD οθόνη και να βιώσετε απαράμιλλη απόδοση και σαφήνεια.Αυτή η οθόνη συνδυάζει προηγμένη τεχνολογία με φιλικά προς το χρήστη χαρακτηριστικάΠαραγγείλε το δικό σου σήμερα και μεταμόρφωσε την εμπειρία σου!
Χαρακτηριστικά
| ΕΠΙΤΡΟΠΟΙ | Μονάδα | Προδιαγραφές |
| Διαγώνιο οθόνης | χμ | 546.86 ((21.5 ̇) |
| Ενεργός χώρος | χμ | 476.064 ((H) x 267.786 ((V) |
| Πιξέλες H x V | - | 1920 ((x3) x 1080 |
| Πιξέλες Πίτσα | Εμ... | 247.95 ((ανά μία τριάδα) x247.95 |
| Διατάξη των pixel | - | Ρ.Γ.Β. Σημερινή λωρίδα |
| Τρόπος εμφάνισης | - | Τρόπος VA, κανονικά μαύρο |
| Χρόνος απόκρισης | Msec | 14 ms (συνήθως, ενεργοποίηση/αποκλεισμός) |
| Βάρος | Γράμματα | ΔΕΠ |
| Ηλεκτρική διεπαφή | - | Δύο κανάλια εισόδου δεδομένων RGB LVDS, 8 bits |
| Χρώμα υποστήριξης | - | 16.7M χρώματα |
| Επεξεργασία επιφάνειας | - | Αντι-Αναλαμπή, 3H |
|
Περιοχή θερμοκρασίας λειτουργίας Αποθήκευση ((Αποστολή) |
°C |
-10 έως +60 -20 έως +60 |
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Περιγραφή |
| 1 | RxO0- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 2 | RxO0+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 3 | RxO1- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 4 | RxO1+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 5 | RxO2- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 6 | RxO2+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 7 | Εθνική Τράπεζα | Γη |
| 8 | RxOCLK- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (οπτικό ρολόι) |
| 9 | RxOCLK+ | Επικαιροποιημένη είσοδος διαφορικού ρολογιού LVDS (αδιαφορετικό ρολόι) |
| 10 | RxO3- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 11 | RxO3+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 12 | RxE0- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 13 | RxE0+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 14 | Εθνική Τράπεζα | Γη |
| 15 | RxE1- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 16 | RxE1+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 17 | Εθνική Τράπεζα | Γη |
| 18 | RxE2- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 19 | RxE2+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 20 | RxECLK- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (ομορολόγιο) |
| 21 | RxECLK+ | Αρνητική είσοδος διαφορικού ρολογιού LVDS (ομορολόγιο) |
| 22 | RxE3- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 23 | RxE3+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 24 | Εθνική Τράπεζα | Γη |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 28 | ΔΕΔ | Τεχνολογίες ηλεκτροπαραγωγής |
| 29 | ΔΕΔ | Τεχνολογίες ηλεκτροπαραγωγής |
| 30 | ΔΕΔ | Τεχνολογίες ηλεκτροπαραγωγής |
Ορισμός PCAB USB Pin
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Προδιαγραφές για το φως πίσω
| Παράμετρος | Σύμβολο | Αξία | Μονάδα | ||
| ΜΙΝ. | Τύπος. | Μαξ. Μαξ. | |||
| Φωτεινή γραμμή εισόδου τάση | Επενδύσεις | 48 | 52 | 56 | V |
| Εισαγωγή στη γραμμή φωτός ρεύμα | ILED | - | 480 | - | mA |
| Κατανάλωση ενέργειας | PLED | 23.04 | 24.96 | 26.88 | W |
| Διάρκεια ζωής LED | ΛΒΛ | 40000 | 50000 | - | Ωρες |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος Max | Μονάδα | |
| Τετάρτη | ΔΕΔ | 4.5 | 5.0 | 5.5 | V |
| Τρόπος τροφοδοσίας | ΔΕΔΔ | 500 | 1200 | mA | |
| Ύδρευση ρεύματος | IRUSH | 2.0 | 3.0 | Α | |
| Επιτρεπόμενη τάση ροπής εισόδου | VRF | 300 | mV | ||
| Τεχνική μέθοδος | ΧΙΒ | +100 | mV | ||
| Η τάση κατώτατου επιπέδου διαφορικού κατώτατου εισόδου | VIL | -100 | mV | ||
| Διαφορετική τάση εισόδου | VID | 200 | 600 | mV | |
| Η τάση εισόδου ((BL) | VBL_I | -Ούτε ένα.3 | VDD+0.3 | mV | |
| Διαφορετική τάση εισόδου κοινής λειτουργίας | ΚΑΜ | 1.0 | 1.2 | 1.5 | |
| Κατανάλωση ενέργειας | Επαγγελματική κατάρτιση | 2.5 | 6 | W | |
| Παράμετρος | Προϋποθέσεις | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Αντιδιαστολή | Κέντρο | 700 | 1000 | - | - |
| Χρόνος απόκρισης | Tr+Td | - | 14 | 20 | ms |
|
CF Χρωματικότητα χρώματος (CIE1931) |
Κόκκινο x |
Τύπος -0.03 |
0 |
Τύπος: +0.03 |
0 |
| Λευκό x | 0.323 | - | |||
| Λευκό y | 0.379 | - | |||
| Κέντρο Φωτεινότητα λευκή | ΕΠΙ | 800 | 1000 | cd/m2 | |
| Διασταυρούμενη ομιλία | Τσ | 2.0 | % |

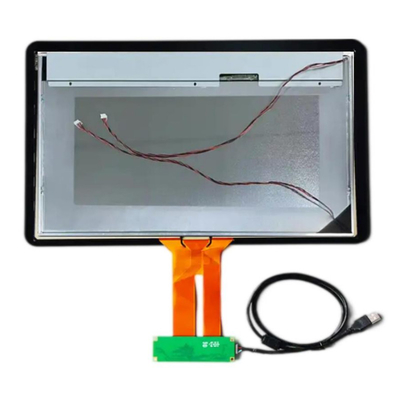

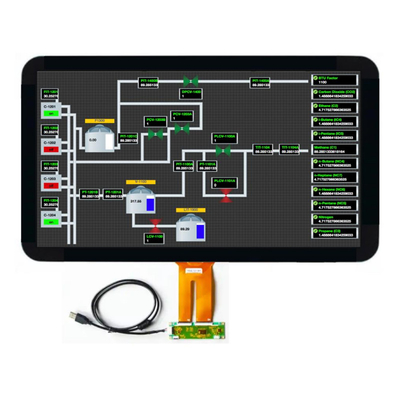

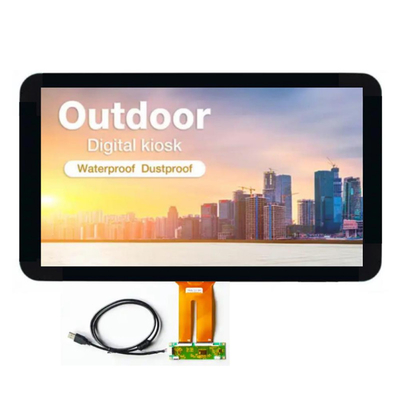

Εικόνα προϊόντος
