Λεπτομέρειες:
|
| Κλειδιά: | Εικονική οθόνη TFT LCD 12,1 ιντσών | Απόφαση: | 1024*768 εικονοστοιχίες |
|---|---|---|---|
| Ενεργός χώρος: | 245.76*184.32mm | Διεπαφή LCD: | Επενδύσεις |
| οθόνη αφής: | Χωρίς επαφή (PCAP προαιρετικό) | Φωτεινότητα επιφάνειας: | 1000 cd/m2 |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Τύπος οθόνης: | Πλήρης γωνία θέασης IPS | Αντιδιαστολή: | 1000 |
| Εμφάνιση χρώματος: | 16.7 Μ | Ζωή των LED: | 40,000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | επίδειξη 12,1 ίντσας TFT LCD,1024*768 TFT οθόνη LCD |
||
Υψηλή φωτεινότητα 1000 νιτ 12,1 ιντσών IPS TFT LCD οθόνη
Ανυψώστε την οπτική εμπειρία σας με το12Δείκτης LCD IPS TFT υψηλής φωτεινότητας.1 ίντσεςΣχεδιασμένη τόσο για σαφήνεια όσο και για απόδοση, η οθόνη αυτή προσφέρει μια αξιοσημείωτη φωτεινότητα1000 νιτ, εξασφαλίζοντας ζωντανές εικόνες ακόμη και σε φωτεινά περιβάλλοντα.1024x768 εικονοστοιχίες, κάθε λεπτομέρεια ζωντανεύει, καθιστώντας το ιδανικό για διάφορες εφαρμογές όπως βιομηχανικός έλεγχος, ιατρικές συσκευές και εξωτερική σήμανση.
Βασικά χαρακτηριστικά:
Προδιαγραφές:
Αναβαθμίστε τον εξοπλισμό σας με την υψηλή φωτεινότητα μας.12.1 ιντσών IPS TFT LCD οθόνη∙ η ιδανική επιλογή για ανώτερη ορατότητα και απόδοση.Αυτή η οθόνη LCD ικανοποιεί τις ανάγκες σας για αξιοπιστία και ποιότητα.
Παραγγείλετε τώρα!Φέρτε τα έργα σας στη ζωή με κρυστάλλινα οπτικά στοιχεία και ζωντανά χρώματα σήμερα!
Χαρακτηριστικά
| Τμήμα | Περιεχόμενο | ΕΝΩΡΙΑ |
| Τύπος οθόνης LCD | TFT / Διαπεραστικό / Συνήθως μαύρο | |
| Μέγεθος | 12.1 | Δοκίμημα |
| Γωνία θέασης | 85/85/85/85 | |
| Τρόπος εμφάνισης | Ονομαστικά μαύρο | |
| Επικαιροποιημένη συσκευή | 260.48 × 204 × 7.2 | χμ |
| Ενεργός χώρος (W × H) | 245.76 × 184.32 | χμ |
| Σημείο διαστάσεως (W × H) | 00,08 × 0.08 | χμ |
| Αριθμός σημείων (pixels) | 1024 (RGB) × 768 | |
| Λευκό σημείο (x,y) (κάτω από φως C) | Χ: 0.305, y: 0,347 (Τυπικό.) | |
| Χρόνος απόκρισης | ≤ 35 | ms |
| Φωτεινότητα LCD | 1000 (τυπικό) | cd/m2 |
| Αντιδιαστολή | 10001 (Τύπος.) | |
| Τύπος διεπαφής | Επενδύσεις | |
| Βαθμός χρώματος | 256K / 16.7M | |
| Διατάξη των pixel | ΡΒΜ ζώνη | |
| Επεξεργασία επιφάνειας | ΓΔ | |
| Εργασιακή θερμοκρασία | -20~70 | °C |
| Θερμοκρασία αποθήκευσης | -30~80 | °C |
Εξωτερικές διαστάσεις
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | ΣΥΜΒΟΛΟ | ΜΙΝ | Επικαιροποίηση | ΕΝΩΡΙΑ |
| Τετάρτη | ΔΕΔ | -Ούτε ένα.3 | 3.8 | V |
| Δοκιμαστικό σήμα | -Ούτε ένα.3 | 25 | V | |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | TST | - 30 | 80 | °C |
Προδιαγραφές για το φως πίσω
| Τμήμα | ΣΥΜΒΟΛΟ | Αξίες | ΕΝΩΡΙΑ | ΣΗΜΕΙΩΣΗ | ||
| ΜΙΝ. | Τυπογραφία. | Μαξ. | ||||
| Δύναμη εξόδου | LED+ | 23 | 24 | 25 | V | Ηλεκτρονικό φωτιστικό + = 24V @8S4P |
| 35 | 36 | 37 | V | LED+ = 36V @11S4P | ||
| ρεύμα ισχύος εξόδου | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
Συνολικά 180mA (τύπος) (45mA x 4 κανάλια) |
Οπτικά χαρακτηριστικά
| Τμήμα | ΣΥΜ | ΕΠΙΣΤΡΟΠΗ | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ | |
|
Περιοχή γωνίας θέασης |
θ |
Διάταξη 1 | 85 | 89 | - | χλμ | |
| Διάταξη 2 | 85 | 89 | - | χλμ | |||
| ∆ = 0° | 85 | 89 | - | χλμ | |||
| Διάταξη 1 | 85 | 89 | - | χλμ | |||
|
Χρώμα Χρωματικότητα (CIE1931) |
Λευκό |
x |
X=0, Y=0 R=G=B=255 Σκηνή γκρι |
-Ούτε ένα.02 |
0.305 |
+0.02 |
- |
| y | 0.347 | ||||||
| Κεντρική μετάδοση | T% | 5.06 | 5.62 | - | % | ||
| Χρόνος απόκρισης | Tr+Tf | - | 25 | 35 | ms | ||
| Αντιδιαστολή | Αρ | 700 | 1000 | - | - | ||
| Χρόνος απόκρισης | Tr+Tf | x=0, Y =0 | - | 25 | 35 | ms | |
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι. | ΣΥΜΒΟΛΟ | Περιγραφή |
| 1 | RX3+ | Διαφορετική είσοδος δεδομένων, CH3 (θετική) |
| 2 | RX3- | Διαφορετική είσοδος δεδομένων, CH3 (αρνητική) |
|
3 |
ΒΙΣΤ |
Κανονική λειτουργία/επιλογή μοτίβου BIST BIST=0: Κανονική λειτουργία BIST=1: Τρόπος BIST |
|
4 |
SEL68 |
Η λειτουργία ελέγχου επιλογής LVDS 6/8 bit, SEL68=1: τα δεδομένα εισόδου LVDS είναι 6 bit SEL68=0: τα δεδομένα εισόδου LVDS είναι 8 bit |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | RXC+ | Διαφορετική είσοδος ρολογιού (θετική) |
| 7 | RXC- | Διαφορετική είσοδος ρολογιού (αρνητική) |
| 8 | Εθνική Τράπεζα | Γη |
| 9 | RX2+ | Διαφορετική είσοδος δεδομένων, CH2 (θετική) |
| 10 | RX2- | Διαφορετική είσοδος δεδομένων, CH2 (αρνητική) |
| 11 | Εθνική Τράπεζα | Γη |
| 12 | RX1+ | Διαφορετική είσοδος δεδομένων, CH1 (θετική) |
| 13 | RX1- | Εισαγωγή διαφορικών δεδομένων, CH1 (αρνητική) |
| 14 | Εθνική Τράπεζα | Γη |
| 15 | RX0+ | Διαφορετική είσοδος δεδομένων, CH0 (θετική) |
| 16 | RX0- | Διαφορετική είσοδος δεδομένων, CH0 (αρνητική) |
|
17 |
reLR |
Αριστερό ή δεξί χειριστήριο οθόνης LR=1: Αριστερό-->Δικαίο LR=0: Δεξιά--> Αριστερά |
|
18 |
reUD |
Επάνω ή Κάτω χειριστήριο οθόνης LR=1: Πάνω--> Κάτω LR=0: κάτω--> πάνω |
| 19 | ΔΕΔ | Τροφοδοσία 3.3V |
| 20 | ΔΕΔ | Τροφοδοσία 3.3V |

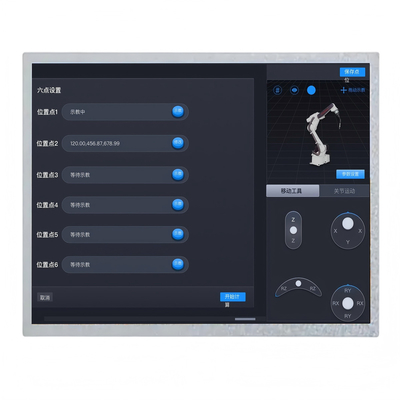

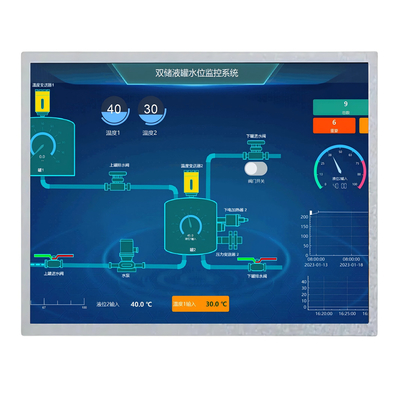

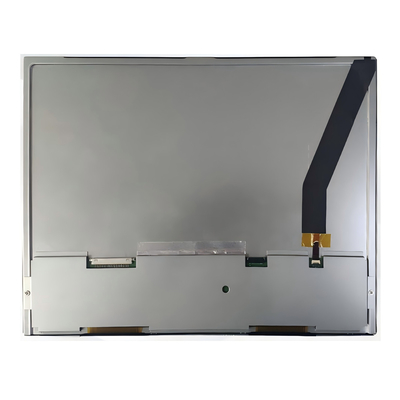

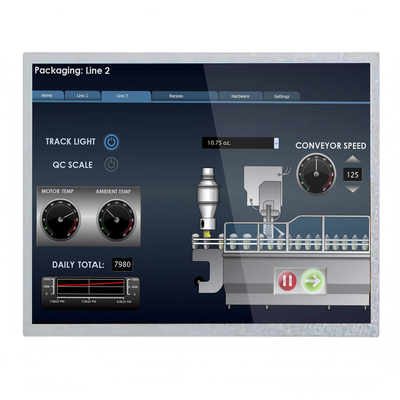

Εικόνα προϊόντος
