Λεπτομέρειες:
|
| Προϊόν: | 7 ιντσών TFT LCD οθόνη | Απόφαση: | 1024 x RGB x 600 |
|---|---|---|---|
| Διασύνδεση: | RGB | διεπαφή με οθόνη αφής: | I2C |
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νίτσες) | Εργασιακή θερμοκρασία.: | -30°C έως +75°C |
| Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C | Αριθμός πιν: | 50 πινάκια |
| Κατεύθυνση θέασης: | IPS, κάθε γωνία θέασης | Ενεργός χώρος: | 154.21 ((H) x85.92 ((V) (mm) |
| οθόνη αφής: | Δικαιούχος | Επεξεργασία επιφάνειας: | Σκληρή επικάλυψη ((3H) |
| Εμφάνιση χρωμάτων: | 16.7 Μ | Σύνδεση: | ΔΕΠ |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 7 ιντσών υψηλής φωτεινότητας TFT,Δείκτης LCD 1024*600 TFT,Δείκτης TFT LCD 1000nits |
||
Σχετικά με αυτό το προϊόν SFTO700XC-7026ACT2, υψηλή φωτεινότητα 1000 νιτ 7 ιντσών IPS TFT LCD οθόνη
Αναβαθμίστε τα έργα σας με την υψηλής φωτεινότητας 7 ιντσών IPS TFT LCD οθόνη 1000 νιτ, προσφέροντας μια ζωντανή ανάλυση 1024 x 600 σημείων.Αυτή η οθόνη έχει σχεδιαστεί για να παρέχει κρυστάλλινα καθαρές εικόνες και ζωντανά χρώματα, καθιστώντας το ιδανικό για διάφορες εφαρμογές όπως βιομηχανικά μηχανήματα, φορητές συσκευές, εξωτερικές οθόνες και πολλά άλλα.
Βασικά χαρακτηριστικά:
Γιατί να επιλέξετε την οθόνη LCD 7 ιντσών IPS TFT;
Αυτή η οθόνη είναι σχεδιασμένη για αντοχή και απόδοση, εξασφαλίζοντας μακροχρόνια χρήση σε απαιτητικά περιβάλλοντα.Η ανώτερη φωτεινότητα και ποιότητα κάνουν την οθόνη μας την ιδανική επιλογή.
Προδιαγραφές:
Βελτιώστε τη λειτουργικότητα και την αισθητική του προϊόντος σας με την υψηλής φωτεινότητας 7 ιντσών οθόνη IPS TFT LCD.Παραγγείλετε τώρα και κάντε το πρώτο βήμα για να προσφέρετε εξαιρετική οπτική απόδοση στο επόμενο έργο σας!
Προδιαγραφή του προϊόντος
| Ειδικότητα | Προδιαγραφές |
| Τύπος οθόνης LCD | 70,0 ίντσες |
| Ψήφισμα (H*V) | 1024 ((RGB) ×600 |
| Τύπος τεχνολογίας | α-Si TFT |
| Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα |
| Τρόπος εμφάνισης | Συνήθως μαύρο |
| Επεξεργασία επιφάνειας | Ανάλαση |
| Κατεύθυνση θέασης | Όλα |
| Κατεύθυνση αντιστροφής της γκρι κλίμακας | - Όχι, όχι. |
| ΔιάγραμμαΔιάμετροι (W x H x T) (mm) | 218.42*146.9*9.55 |
| Ενεργός χώρος ((mm) | 154.21*85.92 |
| Με / χωρίς οθόνη αφής | Με την CTP |
| Τύπος συνδετήρα αντιστοίχισης | 50PIN 0,5PITCH |
| Τύπος φωτισμού πίσω | LED |
| Διασύνδεση | RGB |
| Αριθμός χρώματος | 16.7M |
| Κύκλος ελέγχου οδηγού | ΧΧ8282Α11 ΧΧ8696Α01 |
| ΚΤΠ IC | GT911 |
| Δομή CTP | Γ+Γ |
| Διασύνδεση CTP | Ι2C |
Εξωτερικές διαστάσεις LCD
![]()
Εξωτερικές διαστάσεις CTP
![]()
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι. | Ονομασία PIN | Περιγραφή |
| 1 | LED-A1 | Πρόσθετη τάση ισχύος |
| 2 | LED-A2 | Πρόσθετη τάση ισχύος |
| 3 | LED-K1 | Τεχνολογική τάση για τον καθοδικό φως LED |
| 4 | LED-K1 | Τεχνολογική τάση για τον καθοδικό φως LED |
| 5 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 6 | VCOM | Τετάρτη |
| 7 | DVDD | Δύναμη για ψηφιακό κύκλωμα |
| 8 | Τρόπος | Ελέγχος λειτουργίας DE ή HV.H:DE mode.L:HSD/VSD |
| 9 | DE | Ενεργοποίηση δεδομένων |
| 10 | VS | Εισαγωγή σήματος Vsync |
| 11 | ΕΣ | Εισαγωγή σήματος Hsync |
| 12 | Β7 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (MSB) |
| 13 | Β6 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 14 | Β5 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 15 | Β4 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 16 | Β3 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 17 | Β2 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 18 | Β1 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 19 | Β0 | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (LSB) |
| 20 | G7 | ΕΠΙΤΡΟΠΟΙΗ ΣΗΜΑΝΤΗΣΗ δεδομένων (ΣΜΣ) |
| 21 | G6 | Επικαιροποιημένο σήμα δεδομένων |
| 22 | G5 | Επικαιροποιημένο σήμα δεδομένων |
| 23 | G4 | Επικαιροποιημένο σήμα δεδομένων |
| 24 | G3 | Επικαιροποιημένο σήμα δεδομένων |
| 25 | G2 | Επικαιροποιημένο σήμα δεδομένων |
| 26 | G1 | Επικαιροποιημένο σήμα δεδομένων |
| 27 | Γ0 | ΕΠΙΤΡΟΠΟΙΗΣΗ ΕΠΙΤΡΟΠΟΙΗΣΗΣ |
| 28 | Επενδύσεις | Ερυθρό σήμα δεδομένων (MSB) |
| 29 | R6 | Ερυθρό σήμα δεδομένων |
| 30 | R5 | Ερυθρό σήμα δεδομένων |
| 31 | R4 | Ερυθρό σήμα δεδομένων |
| 32 | R3 | Ερυθρό σήμα δεδομένων |
| 33 | R2 | Ερυθρό σήμα δεδομένων |
| 34 | R1 | Ερυθρό σήμα δεδομένων |
| 35 | R0 | Ερυθρό σήμα δεδομένων (RSB) |
| 36 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 37 | DCLK | ΔΩΤ ΚΛΟΧΟ |
| 38 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 39 | Α/Δ | Επιλέξτε αριστερή ή δεξιά κατεύθυνση σάρωσης. |
| 40 | Ε/Δ | Επιλέξτε προς τα πάνω ή προς τα κάτω κατεύθυνση σάρωσης. |
| 41 | VGH | Πύλη ON τάση |
| 42 | VGL | Πύλη OFF τάσης |
| 43 | ΑVDD | Η τάση ισχύος για αναλογικό κύκλωμα. |
| 44 | Επαναφορά | Παγκόσμια πένα επαναφοράς |
| 45 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 46 | VCOM | Τετάρτη |
|
47 |
DITHB |
Λειτουργία διακοπής.H:6bit ανάλυση ((τελευταία 2bit των δεδομένων εισόδου) Μειωμένη) Λ:8bit ανάλυση (προεπιλεγμένη ρύθμιση) |
| 48 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 49 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 50 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
Ηλεκτρικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Δοκιμή κατάσταση |
|
Δυναμική τάση |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| ΑVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | - 7 | -6 | - Πέντε.5 | V | ||
| Τετάρτη | VCOM | 3.1 | 3.3 | 3.5 | V | |
| Υψηλή τάση λογικής εισόδου | ΧΙΒ | 0.7DVD D | - | DVDD | V | |
| Λογική εισόδου χαμηλής τάσης | VIL | 0 | 0.3DVDD | V | ||
|
ρεύμα για τον οδηγό |
ΙGH | - | 0.2 | 1 | mA | VGH= 16,0V |
| ΔΕΠ | - | 0.2 | 1 | mA | VGL=7,0V | |
| ΔΕΔΔΔ | - | 4.0 | 1 | mA | DVDD=3,3V | |
| ΔΕΔΔΑ | - | 20 | 50 | mA | ΑΔΔ = 10,4V |
Προδιαγραφές για το φως πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προχωρητικό ρεύμα | ΑΝ | - Δεν ξέρω. | 320 | - | mA |
| Προωθητική τάση | Επενδύσεις | 16.8 | 19.2 | 21 | V |
| Ζωή | 40000 | 50000 | H |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
|
Οπτικές γωνίες |
θT |
CR≥10 |
- | 80 | - |
Πτυχίο |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| Αντιδιαστολή | Επενδύσεις | θ=0° | 700 | 800 |
- |
- |
| Χρόνος απόκρισης | Τόνοι | 25°C |
- |
30 | 40 |
ms |
| Τοφ | ||||||
| Ομοιομορφία | Ο |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Φωτεινότητα | Α |
- |
1000 |
- |
cd/m2 |

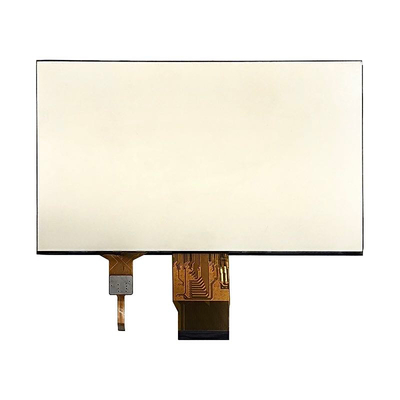

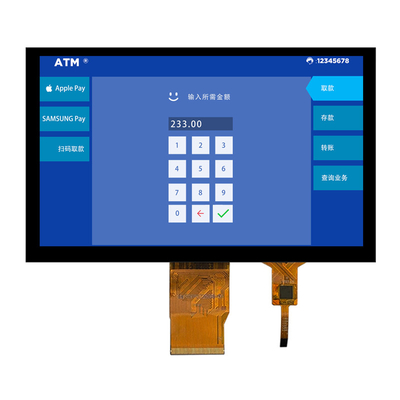

Εικόνα προϊόντος
![]()
![]()
