Λεπτομέρειες:
|
| Προϊόν: | 7.6 ιντσών Square LCD οθόνη | Απόφαση: | 800*800 σημεία |
|---|---|---|---|
| Διασύνδεση: | ΜΙΠΙ | Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νίτσες) |
| Κατεύθυνση θέασης: | IPS, κάθε γωνία θέασης | Ελεγκτής LCD: | ΙΛΙ9881C |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -25°C έως +75°C |
| Φωτεινότητα: | 1000 ψείρες | Σύνδεση: | ZIF FPC |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης LCD TFT 800x800 σημείων,7Δείκτης LCD TFT 0,6 ιντσών |
||
Σχετικά με αυτό το αντικείμενο: SFTO760GX-7109AN
Ανακαλύψτε την τελευταία τεχνολογίαΥψηλή φωτεινότητα 7,6 ιντσών IPS Square TFT LCD οθόνηΗ οθόνη αυτή προσφέρει υψηλή ανάλυση800x800 κουκίδεςδιαμόρφωση, εξασφαλίζοντας ζωντανές και σαφείς εικόνες για διάφορες εφαρμογές.
Αυτή η υψηλής απόδοσης οθόνη TFT LCD είναι ιδανική για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
Με τον ισχυρό σχεδιασμό και τα ισχυρά χαρακτηριστικά του, η υψηλής φωτεινότητας 7,6 ιντσών IPS Square TFT LCD οθόνη έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτητικές απαιτήσεις σε διάφορες βιομηχανίες,διασφάλιση της αξιοπιστίας και της απόδοσης.
Ανυψώστε τα έργα σας με τοΥψηλή φωτεινότητα 1000 νιτ 7,6 ιντσών IPS Square TFT LCD οθόνηκαι να βιώσετε απαράμιλλη οπτική ποιότητα σήμερα!
Προδιαγραφή του προϊόντος
| Άρθρο | Προδιαγραφές | Μονάδα |
| Μέγεθος οθόνης LCD | 7.6 | χιλιοστό |
| Τρόπος εμφάνισης | Συνήθως μαύρο | - Δεν ξέρω. |
| Απόφαση | 800 ((RGB) x 800 | Πικέλια |
| Πίτσα των pixel | 36.5 ((H) x 109.5 ((V) | μm |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | |
| Κατεύθυνση θέασης | Ελεύθερος |
- |
| Διάσταση περίγραμμα του ενότητας | 142.56 (H) *148.24 (V) *5.1 ((D) | χμ |
| LCD AA | 135.36 (H) * 135.36 (V) | χμ |
| Χρώματα | 16.7M |
- |
| Διασύνδεση | ΜΙΠΙ |
- |
| Θερμοκρασία λειτουργίας | -20°C ~ +70°C |
- |
| Θέρμανση αποθήκευσης | -30°C ~ +80°C |
- |
Σχεδιασμός περίγραμμα
Μέγιστη απόλυτη αξιολόγηση
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Πρόσθετη τάση | ΒΙΚΙ~GND | -Ούτε ένα.3 | +6.5 | V |
| Πρόσθετη τάση τροφοδοσίας 2 | ΙΟVCC~GND | -Ούτε ένα.3 | +3.3 | V |
| Πεδίο τάσης λογικής εισόδου | ΒΙΝ | -Ούτε ένα.3 | Επικεφαλής Διοίκηση +0.3 | V |
| Λογικό εύρος τάσης εξόδου | Βό | -Ούτε ένα.3 | Επικεφαλής Διοίκηση +0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 | +70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -25 | +75 | °C |
Χαρακτηριστικά DC
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για αναλογικό κύκλωμα | VCl | 2.5 | 3.3 | 3.6 | V |
| Πρόσθετη τάση τροφοδοσίας για λογικό κύκλωμα | ΔΕΔΔΚ | 1.65 | 1.8 | 3.3 | V |
| Η τάση εισόδου "H"leve | ΒH | 0.7*IOVCC | ΔΕΔΔΚ | V | |
| Η τάση εισόδου "L'leve" | Επικεφαλής | Εθνική Τράπεζα | 0.3*IOVCC | V | |
| Η τάση εξόδου "H"επίπεδο | Βου! | 0.8*IOVCCl | ΔΕΔΔΚ | V | |
| Η τάση εξόδου "L'leve" | Vol | Εθνική Τράπεζα | 0.2*IOVCC | V |
Ορισμός καρφίτσης διεπαφής
| Πινάκια - Όχι, όχι, όχι. | Σύμβολο | Περιγραφή |
| 1 | LEDA | Άνοδος φώτισης LED |
| 2 | LEDK | Καθοδική συσκευή με φως LED. |
| 3 | LEDK | Καθοδικός φωτισμός LED |
| 4 | VCl | Η παροχή ισχύος για την αναλογική ισχύ |
| 5 | ΔΕΔΔΚ | Η παροχή ενέργειας για το λογικό κύκλωμα ισχύος και Ε/Υ |
| 6 | Επαναφορά | Επαναφορά σήματος (ελαφρώς ενεργό) |
| 7 | ΤΕ | Έκδοση φαινομένου σχίσματος |
| 8 | ΠΟΜ | Η έξοδος συχνότητας PWM για τον έλεγχο του οδηγού LCD. |
| 9 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 10 | MIPI_DP0 | Διάδρομος δεδομένων MIPI-DSI 0 |
| 11 | MIPI_DNO | Διάδρομος δεδομένων MIPI-DSI 0 αρνητική πένα εισόδου |
| 12 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 13 | MIPI_DP1 | Διάδρομος δεδομένων MIPI-DSI 1 θετική πένα εισόδου |
| 14 | MIPI_DN1 | Διάδρομος δεδομένων MIPI-DSI 1 αρνητική πένα εισόδου |
| 15 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 16 | MIPI_CLKP | Η λωρίδα δεδομένων MIPl-DSI έχει δύο πινές εισόδου. |
| 17 | MIPI_CLKN | Αρνητική πένα εισόδου δρόμου δεδομένων MIPI-DSI |
| 18 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 19 | MIPI_DP2 | Διάδρομος δεδομένων MIPI-DSI 2 |
| 20 | MIPI_DN2 | Διάδρομος δεδομένων MIPI-DSI 2 αρνητική πένα εισόδου |
| 21 | Εθνική Τράπεζα | Δυναμικό |
| 22 | MIPI_DP3 | Διάδρομος δεδομένων MIPI-DSI 3 θετική πίδα εισόδου |
| 23 | MIPI_DN3 | Επενδυτική πένα εισόδου MIPI-DSI ζώνης δεδομένων 3 |
| 24 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 25 | TP_INT | Πιν INT για CTP ((NC) |
| 26 | TP SDA | Σφραγίδα SDA για CTP ((NC) |
| 27 | TP_SCL | Σφραγίδα SCL για CTP ((NC) |
| 28 | TP_RESET | Επαναφορά πιν για TP(NC) |
| 29 | TP_VCl | Σφραγίδα VCl για CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin για την CTP ((NC) |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Προϋπόθεση N | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
|
Διαβίβαση (χωρίς πόλωση) |
T% |
θ=0° Ta=25°C |
4.7 | 5.5 | % | ||
| Αναλογία αντίθεσης | Αρ | 1000 | 1200 | ||||
| Χρόνος απόκρισης | Τόνος+Τόφ | 30 | 35 | Κράτος μέλος | |||
| Φωτεινότητα επιφάνειας | LV | 850 | 1000 | cd/m2 | |||
| Χρωματική διάσταση | θ=0° | 65 | 70 | % | |||
|
Πεδίο γωνίας θέασης |
Ή Βερ |
Ox+ |
Κέντρο CR>10 |
85 | χλμ | ||
| Ταύρος... | 85 | χλμ | |||||
| Oy+ | 85 | χλμ | |||||
| Ούι. | 85 | χλμ | |||||

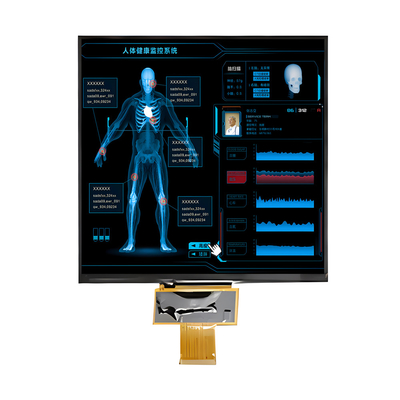

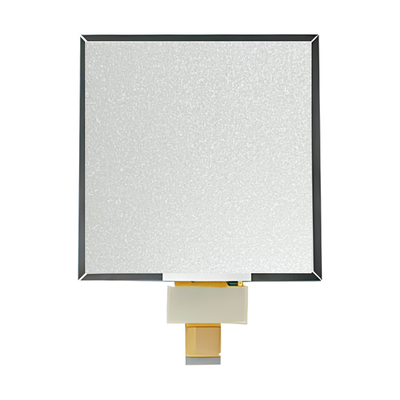

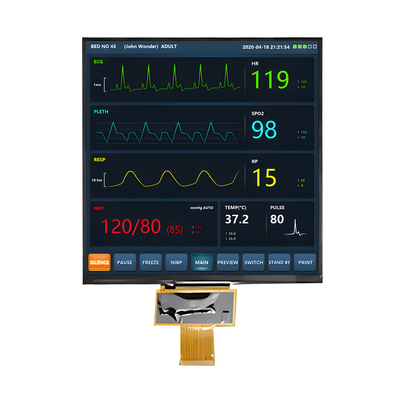

Εικόνα προϊόντος
