Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη 10,4 ίντσας TFT LCD | Απόφαση: | 1024*600 σημεία |
|---|---|---|---|
| Διασύνδεση: | Επενδύσεις | Φωτεινότητα επιφάνειας: | 800 cd/m2 (νίτσες) |
| Κατεύθυνση θέασης: | IPS, κάθε γωνία θέασης | Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Θερμοκρασία αποθήκευσης.: | -30°C σε +80°C | Σύνδεση: | ZIF FPC |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Διασύνδεση LVDS TFT υψηλής φωτεινότητας,Δείκτης LCD TFT 800 Nits,Επίδειξη 10 |
||
Σχετικά με αυτό το αντικείμενο: SFTO1040YX-7241AN
Απολαύστε εντυπωσιακά οπτικά με τοΔείκτης υψηλής φωτεινότητας 10,4 ιντσών IPS TFT LCD, σχεδιασμένο για να παρέχει εξαιρετικές επιδόσεις σε διάφορες εφαρμογές.800 νιτ, αυτή η οθόνη LCD εξασφαλίζει καθαρές και ζωντανές εικόνες, καθιστώντας την κατάλληλη τόσο για εσωτερικά όσο και για εξωτερικά περιβάλλοντα.
Φωτεινότητα:Με ένταση φωτεινότητας800 νιτΗ οθόνη αυτή υπερέχει σε φωτεινές συνθήκες, παρέχοντας εξαιρετική ορατότητα χωρίς να θέτει σε κίνδυνο την ποιότητα της εικόνας.
Τεχνολογία IPS υψηλής ποιότητας:Η τεχνολογία In-Plane Switching (IPS) προσφέρει ευρείες γωνίες θέασης και ακριβή αναπαραγωγή χρωμάτων, παρέχοντας συνεπή και ζωντανή οπτική εμπειρία από οποιαδήποτε γωνία.
Ψήφισμα:Η οθόνη μπορεί να υπερηφανεύεται για την ανάλυση1024x768 εικονοστοιχίες, που επιτρέπει καθαρές και λεπτομερείς εικόνες, ιδανικές για βιομηχανικές εφαρμογές, ιατρικές συσκευές και διαδραστικά κιόσκι.
Διασύνδεση LVDS:Εξοπλισμένο μεΔιασύνδεση διαφορικής σηματοδότησης χαμηλής τάσης (LVDS), η οθόνη αυτή εξασφαλίζει ταχεία και αποτελεσματική μεταφορά δεδομένων, καθιστώντας την εύκολη ενσωμάτωση σε διάφορες συσκευές και συστήματα.
Η10Δείκτης IPS TFT LCD.4 ιντσώνείναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
Συνδυάζοντας υψηλή φωτεινότητα, εξαιρετική ακρίβεια χρώματος και ευέλικτες επιλογές συνδεσιμότητας, τοΔείκτης υψηλής φωτεινότητας 10,4 ιντσών IPS TFT LCDΕίναι ιδανικό για επαγγελματίες που αναζητούν αξιόπιστες και υψηλής ποιότητας οθόνες για τα έργα τους.Αυτή η οθόνη προσφέρει την απόδοση που χρειάζεστε..
Αναβαθμίστε τις λύσεις οθόνης σας σήμερα με την υψηλής φωτεινότητας 10,4 ιντσών IPS TFT LCD οθόνη και απολαύστε βελτιωμένη ορατότητα και σαφήνεια σε όλες τις οπτικές εφαρμογές σας!
Προδιαγραφή του προϊόντος
| Άρθρο | Προδιαγραφές |
| Μέγεθος πίνακα | 10.4 |
| Αριθμός Pixels | 1024 × RGB (3) × 768 |
| Ενεργός χώρος | 211.2 ((H) x 158.48 ((V)(mm) |
| Πιξέλες | 0.20625(H) × 0.20625(V) x RGB (mm) |
| Διάσταση του σχεδίου | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| Αριθμός χρωμάτων | 16.7M |
| Τρόπος εμφάνισης | Τρόπος μετάδοσης, συνήθως μαύρο |
| Κατεύθυνση θέασης | Πλήρης προβολή |
| Μορφή εμφάνισης | Βόρεια λωρίδα RGB |
| Επεξεργασία επιφάνειας | Αντιφωτισμός |
| Διασύνδεση | Επενδύσεις |
| Πίσω φωτισμός | Λευκό LED |
| Θερμοκρασία λειτουργίας | -20~+70°C |
| Θέρμανση αποθήκευσης | -30~80°C |
Εξωτερική διάσταση
Μέγιστη απόλυτη αξιολόγηση
| Άρθρο | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔ | -Ούτε ένα.3 | 5.0 | V |
| Πίσω φως Δύναμη | V | -Ούτε ένα.3 | 28 | V |
Συνθήκες λειτουργίας LCD
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔ | 2.8 | 3.3 | 3.6 | V |
| ρεύμα ισχύος | ΔΕΔ | - Δεν ξέρω. | 0.3 | - Δεν ξέρω. | Α |
| ΔΕΔ | ΠΔΔ | 1.0 | W | ||
| ρεύμα εισόδου | IRUSH | 2.0 | Α | ||
| Πίσω φως Powe | V | 8.2 | 9.6 | 10.5 | V |
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία |
| 1 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 2 | Εθνική Τράπεζα | Γη |
| 3 | RIN3+ | Σημείο LVDS ((+) - κανάλι 3 |
| 4 | RIN3- | Σημείο LVDS ((-) - κανάλι 3 |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | RXCLK+ | Σημάδι ρολογιού LVDS ((+) |
| 7 | RXCLK- | Σήμα ρολογιού LVDS ((-) |
| 8 | Εθνική Τράπεζα | Γη |
| 9 | RIN2+ | Σημείο LVDS ((+) - κανάλι 2 |
| 10 | RIN2- | Σημείο LVDS ((-) - κανάλι 2 |
| 11 | Εθνική Τράπεζα | Γη |
| 12 | RIN1+ | Σημείο LVDS ((+) - κανάλι 1 |
| 13 | RIN1- | Σημείο LVDS ((-) - κανάλι 1 |
| 14 | Εθνική Τράπεζα | Γη |
| 15 | RIN0+ | Σημείο LVDS ((+) - κανάλι 0 |
| 16 | RIN0- | Σημείο LVDS ((-) - κανάλι 0 |
| 17 | Εθνική Τράπεζα | Γη |
| 18 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 19 | Εθνική Τράπεζα | Γη |
| 20 | SEL6/8 | SELB= ∆0 8Bit SELB= ∆1 6Bit |
| 21 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 22 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 23 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 24 | ΠΑΡΑΓΜΑΤΗ | Λειτουργία αντίστροφου πάνελ |
| 25 | Εθνική Τράπεζα | Γη |
| 26 | Εθνική Τράπεζα | Γη |
| 27 | Εθνική Τράπεζα | Γη |
| 28 | ΚΑΚ | ισχύος Τεταμότητα για ψηφιακό κύκλωμα 3.3V |
| 29 | ΚΑΚ | ισχύος Τεταμότητα για ψηφιακό κύκλωμα 3.3V |
| 30 | ΚΑΚ | ισχύος Τεταμότητα για ψηφιακό κύκλωμα 3.3V |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
| Αντιδιαστολή | Επενδύσεις | - | 700 | - | ||
|
Φωτεινότητα (κέντρο) |
Α |
750 |
800 |
- |
cd/m2 |
|
| Φωτεινή ανοχή | ΠΕ | 70 | 75 | % | ||
| Χρόνος απόκρισης | Αύξηση + πτώση | - | 30 | 35 | ms | |
|
Γωνία θέασης Κ=Συντελεστής αντίθεσης>10 |
Οριζόντια |
θx+ | 80 | 85 | - |
βαθμός |
| θx- | 80 | 85 | - | |||
|
Βόρειος |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
Χρωματικότητα χρώματος (CIE1931) |
Κόκκινο |
x |
Τύπος -0.05 |
0.617 |
Τύπος + 0.05 |
|
| y | 0.327 | |||||
|
Πράσινο |
x | 0.332 | ||||
| y | 0.600 | |||||
|
Μπλε |
x | 0.146 | ||||
| y | 0.056 | |||||
|
Λευκό |
x | 0.299 | ||||
| y | 0.351 | |||||
| Χρωματική γκάμα (ανάλογος NTSC) |
70 |
% |
||||
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| ρεύμα LED | ILED | 120 | mA | Συνολικά LED | ||
| Προχωρημένη τάση | Επενδύσεις | 30.6 | V | ΔΕΝ=120mA | ||
| Αντίστροφο ρεύμα | IR | 50 | μA | VR=3,3 V, 1LED | ||
| Απορρόφηση ισχύος | Pd | 3960 | mW | Συνολικά LED | ||
| Πιο υψηλό ρεύμα προς τα εμπρός | ΔΕΠ | 30 | mA | 1LED | ||
| Αντίστροφη τάση | ΒΡ | 3.3 | V | 1LED | ||

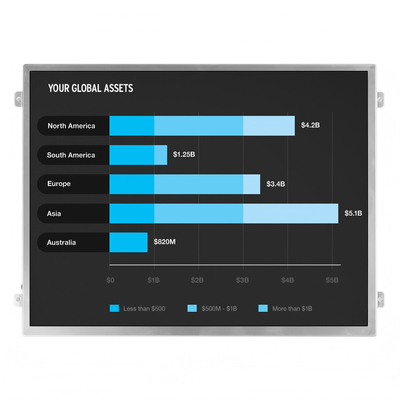

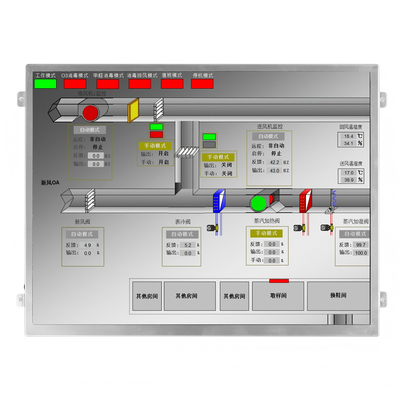

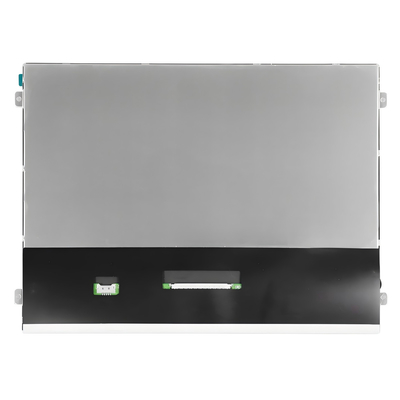

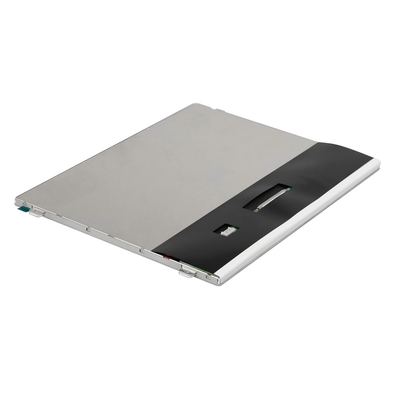

Εικόνα προϊόντος
