Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη 10,1 ίντσας TFT LCD | Απόφαση: | 800*1280 εικονοστοιχεία |
|---|---|---|---|
| οθόνη αφής: | με το ΚΠΜ (Κοινή Πολιτική Μεταφορών) | Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης |
| Διασύνδεση: | ΜΙΠΙ | Αριθμός πιν: | 40 |
| Σύνδεση: | Συνδετήρας | Φωτεινότητα επιφάνειας: | 300 cd/m2 (προσαρμόσιμο) |
| Κύκλος ελέγχου οδηγού: | JD9365DA-H3 | Ζωή των LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Δομή CTP: | G + G |
| Οδηγός CTP: | GT9271 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Επίδειξη 10,1 ίντσας TFT LCD,Εικονική οθόνη LCD TFT |
||
Για αυτό το προϊόν: SFTO1010YX-7239ACT
Αναβαθμίστε τις συσκευές σας με την 10,1 ιντσών TFT LCD οθόνη, μια ευέλικτη και υψηλής απόδοσης λύση σχεδιασμένη για ένα ευρύ φάσμα εφαρμογών.οθόνες αυτοκινήτων, ή διαδραστικά περίπτερα, αυτή η οθόνη προσφέρει εξαιρετική σαφήνεια, αντοχή και λειτουργικότητα.
Βασικά χαρακτηριστικά
Εφαρμογές
Γιατί να επιλέξετε εμάς;
Ως ένας αξιόπιστος κατασκευαστής οθόνων TFT, ειδικευόμαστε στην παροχή υψηλής ποιότητας, προσαρμόσιμων λύσεων προσαρμοσμένων στις ανάγκες σας.Η οθόνη LCD TFT 1 ιντσών συνδυάζει την τεχνολογία αιχμής με την προσιτότητα, καθιστώντας την ιδανική επιλογή για το επόμενο έργο σας.
Εξερευνήστε την πλήρη γκάμα μας
Από βιομηχανικές οθόνες έως λύσεις IoT, προσφέρουμε ένα ευρύ φάσμα προϊόντων για να ανταποκριθούμε στις απαιτήσεις σας.
Γενικές προδιαγραφές
| Παράμετρος | Προδιαγραφές | Μονάδα |
| Μέγεθος οθόνης LCD | 10.1 | χιλιοστό |
| Διάσταση περίγραμμα LCM | 143.00(H) X228.6 ((V) X2.6 ((T) | χμ |
| Ενεργός χώρος | 135.36 ((H) X216.58 ((V) | χμ |
| Αριθμός pixel | 800RGB ((H) X1280 ((V) | pixel |
| Στροφή των pixel H XV | 0.1692 ((H) X 0.1692 ((V) | χμ |
| Διατάξη των pixel | RGB Βόρεια λωρίδα | χρώματα |
| Εμφάνιση χρωμάτων | 16.7M | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | |
| Χρωματική διάσταση | Συνήθως 56%, ελάχιστα 52%. | NTSC |
| Φωτεινότητα | Τύπος: 300, Min: 250 | cd/m2 |
| LED Q'ty | 32 (4η σειρά 8 Παράλληλα) | |
| Γωνία θέασης (CR 10) | Τύπος:80/80/80/80 | |
| Αντιδιαστολή | Τύπος 1000:1Μίνι 800:1 | |
| Κύκλος ελέγχου οδηγού | JD9365DA-H3 | |
| Διασύνδεση | Ελάχιστο όριο οδικής κυκλοφορίας (MIPI) 3/4 λωρίδας (προεπιλογή 4 λωρίδας) | |
| Βάρος της μονάδας | ΔΕΠ | g |
| Αγγίξτε το IC | GT9271 | |
| Δομή αφής | Γ+Γ |
Σχεδιασμός περίγραμμα
Εικόνα περιγράμματος με οθόνη αφής
Περιγραφή Pin Διασύνδεσης
| Αριθμός PIN. | Σύμβολο | Λειτουργία |
| 1 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 2 | ΚΑΚ | Τροφοδοσία 3.3V |
| 3 | ΔΕΔΔΚ | Ηλεκτρική τροφοδοσία 1,65 ~ 3,3V |
| 4 | Εθνική Τράπεζα | Γη |
| 5 | RST(GRB) | Επαναφορά LCM Global ((Επαναφορά: H= IOVCC) |
| 6 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 7 | Εθνική Τράπεζα | Γη |
| 8 | D0- | Εισαγωγή δεδομένων διαφορικής MIPI (αρνητική) |
| 9 | D0+ | Εισαγωγή δεδομένων διαφορικής MIPI (θετική) |
| 10 | Εθνική Τράπεζα | Γη |
| 11 | D1- | Εισαγωγή δεδομένων διαφορικής MIPI (αρνητική) |
| 12 | D1+ | Εισαγωγή δεδομένων διαφορικής MIPI (θετική) |
| 13 | Εθνική Τράπεζα | Γη |
| 14 | ΚΛΚ- | Εισαγωγή ρολογιού διαφορικού MIPI (αρνητικό) |
| 15 | CLK+ | Εισαγωγή διαφορικού ρολογιού MIPI (θετική) |
| 16 | Εθνική Τράπεζα | Γη |
| 17 | D2- | Εισαγωγή δεδομένων διαφορικής MIPI (αρνητική) |
| 18 | D2+ | Εισαγωγή δεδομένων διαφορικής MIPI (θετική) |
| 19 | Εθνική Τράπεζα | Γη |
| 20 | D3- | Εισαγωγή δεδομένων διαφορικής MIPI (αρνητική) |
| 21 | D3+ | Εισαγωγή δεδομένων διαφορικής MIPI (θετική) |
| 22 | Εθνική Τράπεζα | Γη |
| 23-24 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 25 | Εθνική Τράπεζα | Γη |
| 26-29 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 30 | Εθνική Τράπεζα | Γη |
| 31 | LEDK | Καθοδικός φως πίσω |
| 32 | LEDK | Καθοδικός φως πίσω |
| 33-38 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 39 | LEDA | Ανόδιο φώτων πίσω |
| 40 | LEDA | Ανόδιο φώτων πίσω |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξίες | Μονάδα | |
| - Μίνι. | Μαξ. Μαξ. | |||
|
Δυναμική τάση |
ΔΕΔΔΚ | -Ούτε ένα.3 | 3.6 | V |
| ΚΑΚ | -Ούτε ένα.3 | 6.0 | V | |
| ΑΒΕΑ | - Δεν ξέρω. | - Δεν ξέρω. | V | |
| Τετάρτη | VI | -Ούτε ένα.3 | ΔΕΔΔΚ | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | TST | - 30 | 80 | °C |
Χαρακτηριστικά του φωτισμού πίσω
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα |
| Ηλεκτρονικό ρεύμα | ΑΝ | - Δεν ξέρω. | 180 | 225 | mA |
| Η τάση προώθησης κάθε LED String | Διάταξη VF | 11.6 | - Δεν ξέρω. | 13.6 | Βόλτ |
| Διάρκεια ζωής LED |
Α/Χ |
30000 |
40000 |
- Δεν ξέρω. |
Ηρ |
| Άρθρο | Σύμβολο | Υπόθεση | Αξίες | |||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
|
Γωνία θέασης |
Εσύ; |
Επενδύσεις |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Χρόνος απόκρισης | ΤΟΝ+TOFF |
θ=Φ =0 ° Κανονικό γωνία θέασης |
- |
30 | 40 | |
| Αναλογία αντίθεσης | Επενδύσεις | 800 | 1000 |
- |
||
| Φωτεινότητα | Α | 280 | 300 | - | ||
| Ομοιότητα φωτεινότητας | ΕΥ | 75 | 80 | - | ||
|
Χρωματικότητα χρώματος (CIE1931) |
Λευκό |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Κόκκινο |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Πράσινο |
GX | 0.328 | ||||
| ΓΓ | 0.565 | |||||
|
Μπλε |
BX | 0.137 | ||||
| Από: | ||||||
| NTSC | 57% | |||||

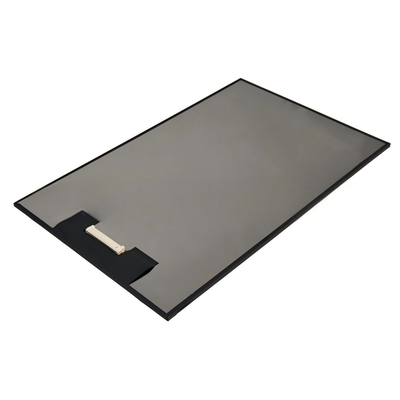

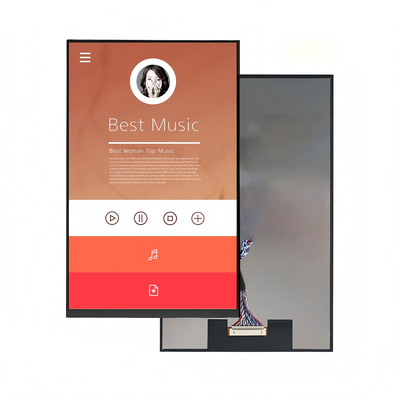

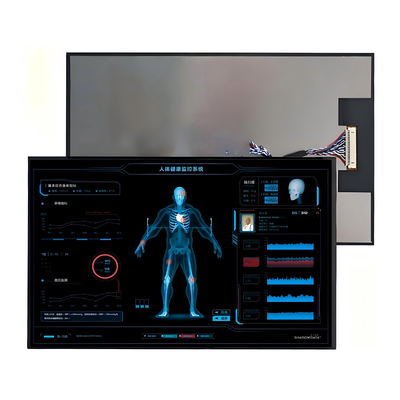

Φωτογραφία προϊόντος
Δοκιμές περιβαλλοντικής / αξιοπιστίας
| - Όχι, όχι. | Τμήμα δοκιμής | Υπόθεση | Παρατηρήσεις |
| 1 | Λειτουργία υψηλής θερμοκρασίας | Τ = + 70 ° C, 240 ώρες |
Σημείωση 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Λειτουργία χαμηλής θερμοκρασίας | Ta= -20°C, 240 ώρες | Σημείωση 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Αποθήκευση υψηλής θερμοκρασίας | Ta= +80°C, 240 ώρες | IEC60068-2-2 GB2423. 2-89 |
| 4 | Αποθήκευση χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Δελτίο ΕΚΑΧ αριθ. |
| 5 | Αποθήκευση υψηλής θερμοκρασίας και υγρασίας | Ta= +60°C, 90% RH max, 160 ώρες |
Δελτίο ΕΚΑΧ 2000 GB/T2423.3-2006 |
| 6 | Θερμικό σοκ (μη λειτουργία) | -30°C 30 λεπτά ~ +80°C 30 λεπτά Χρόνος αλλαγής: 5 λεπτά, 30 κύκλοι |
Ξεκίνα με το κρύο. θερμοκρασία, τελειώνει με υψηλή θερμοκρασία IEC60068-2-14, GB2423.22-87 |
|
7 |
Ηλεκτροστατική εκκένωση (λειτουργία) |
C=150pF, R=330 Ω, 5 βαθμοί/οργανισμό Αέρας:±8KV, 5 φορές· επαφή: ±4KV, 5 (Περιβάλλον: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Δονήσεις (Δεν λειτουργεί) |
Πεδίο συχνοτήτων: 10~55Hz, Στροφή: 1.mm Σκάφη: 10Hz~55Hz~10Hz 2 ώρες για κάθε κατεύθυνση X.Y.Z. (κατάσταση συσκευασίας) |
Δελτίο ΕΚΑΧ αριθ. GB/T2423.5-1995 |
| 9 | Σοκ (μη λειτουργία) |
60G 6ms, ± X, ± Y, ± Z 3 φορές για κάθε κατεύθυνση |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Δοκιμή πτώσης συσκευασίας |
Υψόμετρο: 80 εκατοστά, 1 γωνία, 3 άκρες, 6 επιφάνειες |
IEC60068-2-32 GB/T2423.8-1995 |
