Λεπτομέρειες:
|
Προϊόν: | 2,8 ίντσα TFT LCD | Απόφαση: | 480 x 640 pixels |
---|---|---|---|
Χρώμα: | 262 χλμ. | Τύπος οθόνης: | IPS TFT LCD |
Διασύνδεση: | RGB | γωνία θέασης: | 80°/80°/80°/80° (L/R/U/D) |
Κύκλος ελέγχου οδηγού: | ST7701S | Σύνδεση: | Τύπος συνδέσμου |
Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νιτ) | Εφαρμογές: | Βιομηχανία, Ιατρική, Αυτοκινητοβιομηχανία |
Διάρκεια ζωής LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | Ενότητα 2,8 ίντσας TFT LCD,Υψηλή ενότητα φωτεινότητας TFT LCD |
Σχετικά με αυτό το στοιχείο SFTO280PY-7201AN
Κατηγορία προδιαγραφών | Λεπτομέρειες |
---|---|
Φωτεινότητα | 1000 νιτ (cd/m2) ∙ 60% φωτεινότερη από τις τυπικές βιομηχανικές οθόνες |
Μέγεθος οθόνης | 2.8 ίντσες (διαγώνια), περιοχή εμφάνισης 43,2x57,6 mm |
Απόφαση | 480RGB ((H) × 640 ((V) pixel Ιδανικό για λεπτομερή γραφικά και κείμενο |
Διασύνδεση | Διασύνδεση RGB με έλεγχο SPI (πίνες 27-29), συμβατή με την κύρια MCU |
Γωνία θέασης | 80°/80°/80°/80° (L/R/U/D) |
Αντιδιαστολή | 1200∆ιαφορά μεταξύ φωτεινών και σκοτεινών στοιχείων |
Πίσω φωτισμός | Τύπος πλευρικού φωτισμού LED (6 LED), 11,2-13,6V, διάρκεια ζωής 40.000 ωρών |
Περιοχή θερμοκρασίας | Λειτουργία: -20°C έως 70°C. Αποθήκευση: -30°C έως 80°C ∆υνατότητα σε ακραίες συνθήκες |
Μέγεθος | 46.2x65.2x2.3mm (±0.2mm) |
Η οθόνη LCD TFT υψηλής φωτεινότητας 1000nits 2.8 ιντσών είναι η απόλυτη λύση για τους επαγγελματίες που αναζητούν μια ισχυρή, ευέλικτη και υψηλής απόδοσης οθόνη.Ανυψώστε τις συσκευές σας με απαράμιλλη φωτεινότητα και σαφήνεια, και καλύπτουν μια ποικιλία εφαρμογών από τις βιομηχανίες έως τα καταναλωτικά ηλεκτρονικά.
Για περισσότερες πληροφορίες, δείγματα ή για να συζητήσετε τις ειδικές σας ανάγκες, επικοινωνήστε μαζί μας.
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
Αριθμός PIN. | Σύμβολο | Λειτουργία |
1 | LEDA | Πίσω φως LED (Καθοδίου) |
2 | LEDK | Πίσω φως LED (Καθοδίου) |
3 | Εθνική Τράπεζα | Γη |
4 | ΔΕΔ | Ηλεκτρική τροφοδοσία. 2,8~3,3V |
5 | Εθνική Τράπεζα | Γη |
6 | Επαναφορά | Επαναφορά εισόδου. |
7 | Εθνική Τράπεζα | Γη |
8 ~ 25 | DB17~DB0 | Εισαγωγή δεδομένων RGB μπλε |
26 | Εθνική Τράπεζα | Γη |
27 | ΣΔΑ | Ρολόι διεπαφής SPI |
28 | ΣΚΛ | Ρολόι διεπαφής SPI |
29 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου |
30 | HSYNC | Σήμα συγχρονισμού γραμμής για λειτουργία διεπαφής RGB |
31 | HSYNC | Σήμα συγχρονισμού πλαισίου για λειτουργία διεπαφής RGB |
32 | PCLK | Σήμα ρολογιού με κηλίδες για λειτουργία διεπαφής RGB |
33 | DE | Σήμα ενεργοποίησης δεδομένων για λειτουργία διεπαφής RGB |
34 | Εθνική Τράπεζα | Γη |
Ηλεκτρικά χαρακτηριστικά
Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
Αναλογική τάση τροφοδότησης | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
Ψηφιακή τάση τροφοδοσίας | ΔΕΔΔ | - | - | - | |
Σημείο εισόδου | ΧΙΒ | 0.7VDDI | - | ΔΕΔΔ | V |
VIL | Εθνική Τράπεζα | - | 0.3VDDI | V |
Μονάδα οπίσθιου φωτισμού (GND=0V)
Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
ρεύμα LED | ΙΙ | - | 45 | 60 | mA |
Ηλεκτρική τάση | Επικεφαλής | - | 11.2 | 13.6 | V |
Διάρκεια ζωής λειτουργίας LED | Ηρ | 40000 | - | - | Η ώρα |
Οπτικές προδιαγραφές
Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
Λευκή φωτεινότητα (κέντρο) | Επτά |
Θ=0 Κανονικό Παρακολούθηση Γωνία ΙΒΛ=80mA |
1000 | 1100 | - Δεν ξέρω. | cd/m2 | |
Χρόνος απόκρισης | Tr+Tf | - Δεν ξέρω. | 35 | 40 | ms | ||
Αναλογία αντίθεσης | Επενδύσεις | 900 | 1200 | - Δεν ξέρω. | - Δεν ξέρω. | ||
Χρώμα Χρωματικότητα (CIE1931) |
λευκό |
Wx | 0.278 | 0.308 | 0.338 | ||
Ο Γουάι | 0.309 | 0.339 | 0.369 | ||||
Γωνία θέασης |
Χορ |
ΘL |
CR≥10 |
- Δεν ξέρω. | 80 | - Δεν ξέρω. | |
ΘR | - Δεν ξέρω. | 80 | - Δεν ξέρω. | ||||
Βε |
ΘU | - Δεν ξέρω. | 80 | - Δεν ξέρω. | |||
ΘD | - Δεν ξέρω. | 80 | - Δεν ξέρω. | ||||
Ομοιότητα φωτεινότητας | Μέσος όρος | Θ=0 | 80 | 90 | - Δεν ξέρω. | % | |
Χρωματική διάσταση | NTSC | Θ=0 | 65 | 70 | - Δεν ξέρω. | % |

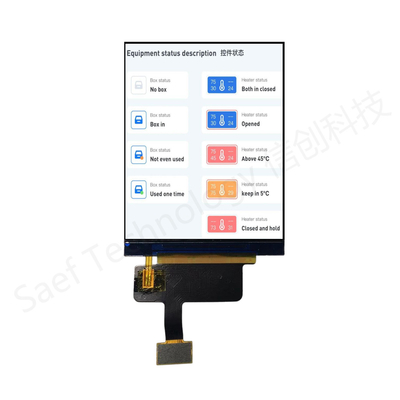

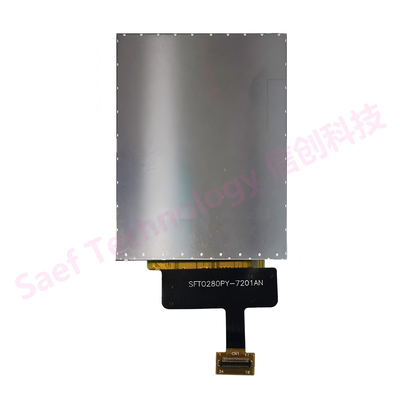

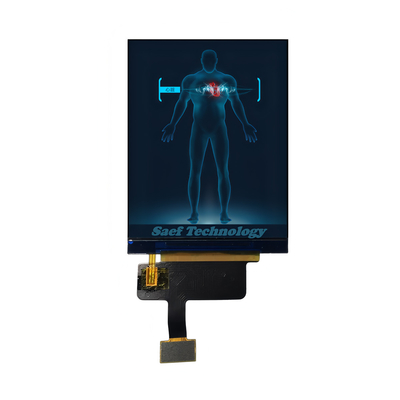

Εικόνα προϊόντος
