Λεπτομέρειες:
|
Μέγεθος οθόνης: | 150,6 ίντσες διαγώνια | Φωτεινότητα: | 1500 cd/m2 (τύπος) |
---|---|---|---|
Ανάλυση: | 1920×1080 FHD | γωνία θέασης: | 85°/85°/85°/85° (CR≥10) |
Εργασιακή θερμοκρασία.: | -30°C σε +85°C | Διασύνδεση: | Δοκιμαστική συσκευή |
Κατανάλωση Ενέργειας: | 4W (Τύπος) @ 3.3V | Αντιδιαστολή: | 8001 (τύπος) |
Πίσω φωτισμός: | Εξωτερική μπάρα LED φωτισμού | Διάρκεια ζωής LED: | 24.35W, 50.000 ώρες ζωής. |
Επεξεργασία επιφάνειας: | Αντιθαμβωτική, Σκληρή Επίστρωση 3H | Χρωματική διάσταση: | 72% NTSC |
Δυνατότητα δονήματος/ESD: | Συμμόρφωση με την MIL-STD-202G | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | Εικονική οθόνη FHD TFT,Οθόνη TFT LCD με δυνατότητα ανάγνωσης από το φως του ήλιου,Βιομηχανική οθόνη LCD αναγνώσιμη από το φως του ήλιου |
Αξεπέραστη ορατότητα σε σκληρά περιβάλλοντα
Η οθόνη TFT LCD υψηλής φωτεινότητας SFTO1560RX-7312AN 15.6 "παρέχει φωτεινότητα 1500 νιτ για κρυστάλλινη ορατότητα κάτω από άμεσο ηλιακό φως.Αυτή η οθόνη FHD (1920×1080) διαθέτει σκληρή επικάλυψη 3H κατά της λάμψης και λειτουργεί άψογα από -30°C έως 85°C ̇ ιδανική για εξωτερικά περίπτερα, τα συστήματα μεταφοράς και τα βαριά μηχανήματα.
Βασικά Τεχνικά Πλεονεκτήματα
Βιομηχανική αντοχή:Περνάει τις δοκιμές θερμικού σοκ (-30°C~85°C), δονήσεων (10-55Hz) και ±12kV ESD.
Πίσω φωτισμός μακροχρόνιας ζωής:50Συστήματα LED, 1000 ωρών, με είσοδο 45,1V (540mA typ).
Ευέλικτη ενσωμάτωση:Εναλλακτικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας και ηλεκτρικής ενέργειας
Αληθινή απόδοση χρώματος:72% NTSC χρωματική γκάμα και αναλογία αντίθεσης 800:1.
Πιστοποιημένη αξιοπιστία
Ειδικότερα, η εταιρεία είναι πιστοποιημένη ISO 9001/14001 και συμμορφώνεται με τα πρότυπα της ΕΕ RoHS/REACH.
Ιδανικό για:
Εξωτερική ψηφιακή σήμανση
Κατασκευαστικό και γεωργικό εξοπλισμό
Εμφάνιση του πιλοτηρίου αεροπορικών αεροσκαφών
Συστήματα θαλάσσιας πλοήγησης
Ιατρικές συσκευές
Ζητήστε δείγμα:Επικοινωνήστε με την ομάδα υποστήριξης ΕΕ/ΗΠΑ στοsales2@saef.com.cnγια βιομηχανικές τιμές και επιλογές προσαρμογής.
Προδιαγραφές
Άρθρο | Προδιαγραφές | Μονάδα |
Μέγεθος οθόνης | 15.6 ̇ πραγματική διάγωνη | |
Άνοιξη του Μπιλ | 365.72x220.39x12.5 | χμ |
Αριθμός pixel | 1920 x RGB x 1080 | pixel |
Πιξέλες | 00,17925 (H) x 0,17925 (V) | χμ |
Πεδίο εμφάνισης | 344.16x193.59 | χμ |
Εμφάνιση χρωμάτων | 16.7M | χρώμα |
Τρόπος μετάδοσης | Συνήθως μαύρο | - |
Επεξεργασία επιφάνειας | Τύπος AG, σκληρή επικάλυψη 3H, | - |
Κατανάλωση ενέργειας | Συνολικό κελί | |
TC | 8100 | k |
NTSC | 72 (τύπος) | % |
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
Πινάκια | Ονομασία | Περιγραφή |
1 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
2 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
3 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
4 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
5 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
6 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
7 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
8 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
9 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
10 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
11 | Επικαιροποιημένο | Λογική οθόνη LCD και ισχύς οδηγού 3.3V |
12 | Επικαιροποιημένο | Λογική οθόνη LCD και ισχύς οδηγού 3.3V |
13 | Επικαιροποιημένο | Λογική οθόνη LCD και ισχύς οδηγού 3.3V |
14 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
15 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
16 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
17 | REV_SCAN |
Χαμηλή → Κανονική λειτουργία. Υψηλή → Οριζόντια και κάθετη αντίστροφη ανίχνευση |
18 | RXO0- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. Διάδρομος O0 (απάνια) |
19 | RXO0+ | θετική είσοδος δεδομένων διαφορικής LVDS. κανάλι O0 (άξεστο) |
20 | RXO1- | Αρνητική είσοδος δεδομένων διαφορικού LVDS. Διάδρομος O1 (άξεστος) |
21 | RXO1+ | Θετική είσοδος δεδομένων διαφορικής LVDS. Διάδρομος O1 (απάνια) |
22 | RXO2- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. |
23 | RXO2+ | Θετική είσοδος δεδομένων διαφορικής LVDS. Διάδρομος O2 (άξεστος) |
24 | LCD GND | Λογική οθόνης LCD και γείωση του οδηγού |
25 | RXOC- | Αρνητική είσοδος διαφορικού ρολογιού LVDS. |
26 | RXOC+ | θετική είσοδος διαφορικού ρολογιού LVDS. |
27 | LCD GND | Λογική οθόνης LCD και γείωση του οδηγού |
28 | RXO3- | Αρνητική είσοδος διαφορικών δεδομένων LVDS. Διάδρομος O3 ((odd) |
29 | RXO3+ | Θετική είσοδος δεδομένων διαφορικής LVDS. Διάδρομος O3 (άξεστος) |
30 | RXE0- | Αρνητική είσοδος δεδομένων διαφορικού LVDS. Διάδρομος E0 (ακόμη) |
31 | RXE0+ | Θετική είσοδος δεδομένων διαφορικής διακύμανσης LVDS. Διάδρομος E0 (ακόμη) |
32 | RXE1- | Αρνητική είσοδος δεδομένων διαφορικού LVDS. Διάδρομος E1 (ακόμη) |
33 | RXE1+ | θετική είσοδος δεδομένων διαφορικής διακύμανσης LVDS. κανάλι E1 (ακόμη) |
34 | LCD GND | Λογική οθόνης LCD και γείωση του οδηγού |
35 | RXE2- | Αρνητική είσοδος δεδομένων διαφορικών LVDS. Διάδρομος E2 (ακόμη) |
36 | RXE2+ | θετική είσοδος δεδομένων διαφορικής LVDS. κανάλι E2 (ακόμη) |
37 | RXEC- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (ακόμη) |
38 | RXEC+ | θετική είσοδος διαφορικού ρολογιού LVDS (ακόμη) |
39 | RXE3- | Αρνητική είσοδος δεδομένων διαφορικών LVDS. Διάδρομος E3 (ακόμη) |
40 | RXE3+ | θετική είσοδος δεδομένων διαφορικού LVDS. κανάλι E3 (ακόμη) |

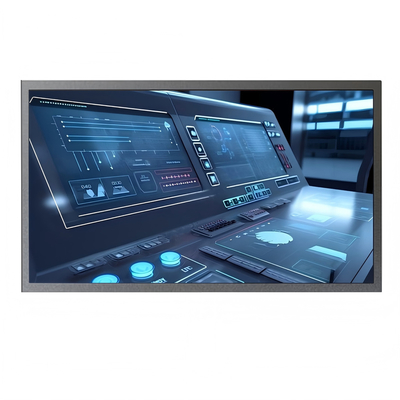

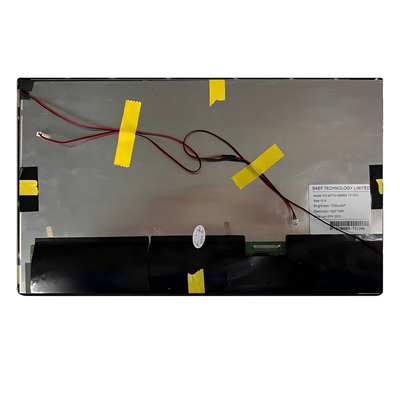

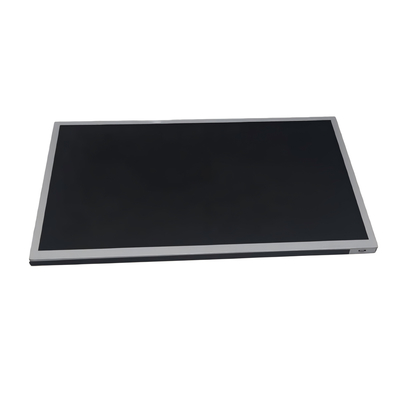

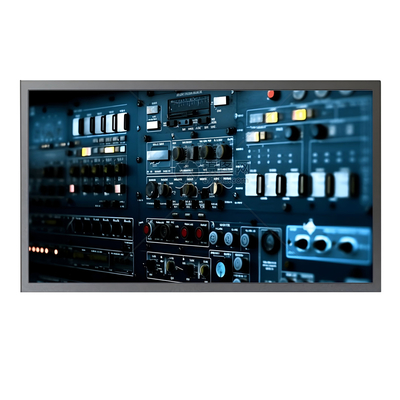

Εικόνα προϊόντος
