Λεπτομέρειες:
|
Προϊόν: | 50,7 ιντσών TFT LCD οθόνη | Απόφαση: | 640x480 VGA |
---|---|---|---|
Φωτεινότητα: | 500 cd/m2 (τυπικό) | Κατεύθυνση θέασης: | 80° (σε όλες τις κατευθύνσεις, CR≥10) |
Αντιδιαστολή: | 1200:1 | Διασύνδεση: | 6-bit RGB (40-pin) |
Εργασιακή θερμοκρασία.: | -30°C έως +80°C | Προσαρμογή: | Γυαλί/αισθητήρες/ΦPC |
Κύκλος ελέγχου οδηγού: | JD9168S | Διάρκεια ζωής LED: | 30,000 ώρες |
Αγγίξτε: | Προβλεπόμενη Χωρητική (PCAP) | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
Επισημαίνω: | PCAP Touch Βιομηχανική TFT LCD,JD9168S Βιομηχανική LCD TFT,640x480 Τεχνολογική οθόνη LCD TFT |
Ανθεκτική οθόνη LCD TFT 5,7 "500Nits με PCAP Touch - Βιομηχανική βαθμίδα ευρείας θερμοκρασίας
Το SFTO570DX-7263AN της Saef Technology προσφέρει εξαιρετικές επιδόσεις σε ακραία περιβάλλοντα.Το 7 ιντσών VGA TFT είναι σχεδιασμένο για βιομηχανικά HMI, ιατρικές συσκευές, και οχήματα ταμπλό σε όλη την Ευρώπη και τη Βόρεια Αμερική.
✅ Έτοιμο για ακραίο περιβάλλον: Λειτουργεί στο ψυχρό Αρκτικό έως τη ζέστη της ερήμου (-30 ° C ~ 80 ° C) με πιστοποίηση θερμικού σοκ 120 ωρών.
✅ Βιομηχανική αντοχή: Η σκληροποιημένη επιφάνεια 3H αντέχει στις γρατσουνιές + αντίσταση τυχαίων δονήσεων (0,015G2/Hz, 5-500Hz).
✅ Βελτιωμένη ισχύς: Μόνο 1.5W κατανάλωση φώτων πίσω + PWM έλεγχο εξασθένισης (1-50kHz).
✅ Υψηλή οπτική σαφήνεια: αναλογία αντίθεσης 1200: 1 + 60% gamut χρώματος NTSC.
Συμπλήρωση αφής χωρίς προβλήματα
Αναβαθμίστε τη λύση σας με την προσαρμογή του προσχεδιασμένου χωρητικού (PCAP):
Επιλογές γυαλιού: Γυαλί Gorilla®/Θεμονωμένο γυαλί/PMMA με επίστρωση AG/AR/AF.
Ευελιξία αισθητήρων: γυαλί/φίλμ/φίλμ+φόρμα + προσαρμοσμένα σχήματα FPC.
Συμβατότητα ελεγκτή: EETI, ILITEK, Cypress, Goodix (διασύνδεση I2C/USB/RS232).
Ταχεία κατασκευή πρωτοτύπων: 4 εβδομάδες προγραμματισμού δειγμάτων για συνδυασμούς οθόνης + αφής.
Ιδανικό για: Ιατρικές αποστειρωτικές διεπαφές, οχηματικά ταμπλό, χειριστήρια αυτοματισμού εργοστασίων.
Προδιαγραφή του προϊόντος
Άρθρο | Προδιαγραφές | Μονάδα |
Τύπος οθόνης LCD | TFT | - |
Εμφάνιση χρώματος | 16.7M | - |
Κατεύθυνση θέασης | IPS, όλες οι γωνίες θέασης | Ώρα |
Θερμοκρασία λειτουργίας | -30~+80 | °C |
Θέρμανση αποθήκευσης | -30~+80 | °C |
Μέγεθος μονάδας | Ανατρέξτε στο σχέδιο περίγραμμα | χμ |
Ενεργός χώρος ((W × H) | 115.20X86.40 | χμ |
Αριθμός σημείων | 640 x 480 | κουκίδες |
Ελεγκτής LCM | JD9168S | - |
Τετάρτη | 3.3 | V |
Πίσω φωτισμός | 3S7P-LED (λευκό) | μ.τ.λ. |
Διασύνδεση | Διασύνδεση RGB | - |
Εξωτερικές διαστάσεις
Απόλυτες μέγιστες αξιολογήσεις
Άρθρο | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
Τρόπος παροχής τάσης τάσης | ΚΑΚ | -Ούτε ένα.3 | 3.3 | V |
Η τάση τροφοδοσίας φώτων | Επενδύσεις | -Ούτε ένα.3 | 6.0 | V |
Θερμοκρασία λειτουργίας | Πάνω | - 30 | 80 | °C |
Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
Χαρακτηριστικά του φωτισμού πίσω
Άρθρο | Σύμβολο | Τυπική αξία | |
Πρόσθετη τάση | Επενδύσεις | 5V | |
Τρόπος τροφοδοσίας | ΙΙ | 300 - mA | |
Κατανάλωση ενέργειας | PL | 1.5 - W | |
Συχνότητα ελέγχου PWM | Δελτίο ΕΚΑΧ | 50K Hz | |
Πίσω φωτισμός ON-OFF | Υψηλή |
ΔΕΣ |
1.4 VLED V |
Χαμηλά | 0 - 0,4 V | ||
Επίπεδο ελέγχου PWM | Υψηλή |
Επενδύσεις |
1.5 V |
Χαμηλά | 0 - 0,4 V | ||
Ομοιομορφία | ΔBp | 80% | |
Χρόνος ζωής | χρόνος | 40 χιλιάδες ώρες |
Ορισμός καρφίτσης διεπαφής
Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Ορισμός |
1 | Ε/Δ | Εγώ... | Κατεύθυνση ανίχνευσης επάνω-κάτω στη μονάδα οθόνης. |
2 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση. |
3 | HSYNC | Εγώ... | Οριζόντια είσοδος συγχρονισμού στο RGB περιβάλλον. |
4-6 | Επενδύσεις | Π | Η παροχή ενέργειας για τον οδηγό LED. |
7 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία για TFT. |
8 | VSYNC | Εγώ... | Ψηλή είσοδος συγχρονισμού στο RGB περιβάλλον. |
9 | DE | Εγώ... | Ενεργοποίηση της εισαγωγής δεδομένων στο RGB interface. |
10 | XL | Εγώ... | Δεν υπάρχει σύνδεση. |
11 | ΕΥ | Εγώ... | Δεν υπάρχει σύνδεση. |
12 | Διοικητικός συμβούλος | Εγώ... | Πιν εισόδου σήματος PWM. |
13-15 | Β5-Β3 | Εγώ... | Μπλε λεωφορείο δεδομένων. |
16 | Επικεφαλής | Π | Στον έδαφος. |
17-19 | Β2-Β0 | Εγώ... | Μπλε λεωφορείο δεδομένων. |
20 | Επικεφαλής | Π | Στον έδαφος. |
21-23 | G5-G3 | Εγώ... | Πράσινο δίκτυο δεδομένων. |
24 | Επικεφαλής | Π | Στον έδαφος. |
25-27 | G2-G0 | Εγώ... | Πράσινο δίκτυο δεδομένων. |
28 | Επικεφαλής | Π | Στον έδαφος. |
29-31 | Ρ5-Ρ3 | Εγώ... | Κόκκινο λεωφορείο δεδομένων. |
32 | Επικεφαλής | Π | Στον έδαφος. |
33-35 | R2-R0 | Εγώ... | Κόκκινο λεωφορείο δεδομένων. |
36 | XR | Εγώ... | Δεν υπάρχει σύνδεση. |
37 | YD | Εγώ... | Δεν υπάρχει σύνδεση. |
38 | DCLK | Εγώ... | Εισαγωγή ρολογιού των pixel στην διεπαφή RGB. |
39 | Επικεφαλής | Π | Στον έδαφος. |
40 | Α/Δ | Εγώ... | Αριστερή/δεξιά κατεύθυνση σάρωσης στο μοντέλο του πάνελ. |

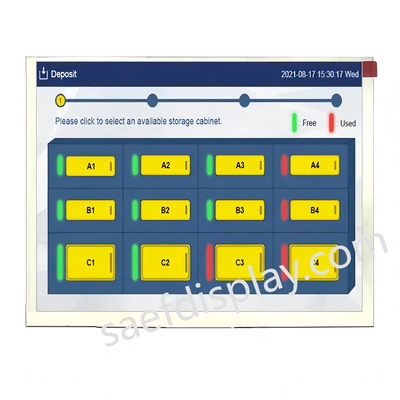

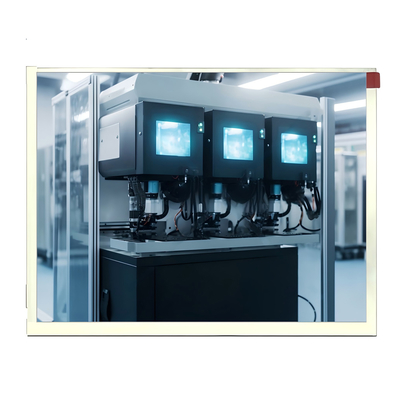

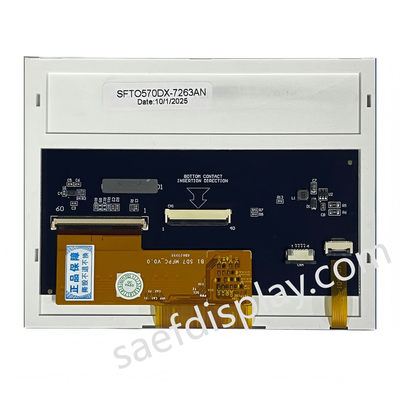

Εικόνα προϊόντος
