Λεπτομέρειες:
|
Μέγεθος οθόνης: | Διαγώνιος 13,3 ιντσών | Ανάλυση: | 1920×1080 Pixels (RGB Strip) |
---|---|---|---|
Θερμοκρασία αποθήκευσης.: | -20°C έως +70°C | Εργασιακή θερμοκρασία.: | -30°C έως +80°C |
Φωτεινότητα: | 1000 cd/m² | Αντιδιαστολή: | 10001 (Τύπος.) |
Διασύνδεση: | 2-λωρίδων eDP 1.2 (2.7Gbps) | Τροφοδοσία ρεύματος: | 3.3V DC (Λογική), 12V/24V (Οπίσθιος φωτισμός) |
Επεξεργασία επιφάνειας: | Επιστρώσεις AG/AR/AF (επιλέξιμες) | Τεχνολογία αφής: | Συγκινητικό πίνακα αφής |
Κάλυψη γυαλιού: | Γυαλί Gorilla/Σκληρυμένο Γυαλί/PMMA | Σημεία επαφής: | 10 σημεία Multi-touch |
Χειριστική διεπαφή: | I²C/USB/RS232 (Διαμορφώσιμο) | Επιλογές IC: | EETI, ILITEK, Cypress, Goodix |
Προσαρμογή: | Εκτύπωση μετάξις, λογότυπα, κοπή | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | Βιομηχανική μονάδα οθόνης LCD 1080p,Μονάδα οθόνης TFT LCD Full HD,ΠΛΗΡΟΦΟΡΙΚΗ επίδειξη διεπαφών TFT LCD |
Υπερφωτεινή βιομηχανική οθόνη TFT για απαιτητικά περιβάλλοντα
Η SFTO1330SM-7208A3CT2 είναι μια υψηλής απόδοσης μονάδα LCD Full HD TFT 13,3 ιντσών που έχει σχεδιαστεί για βιομηχανικές εφαρμογές που απαιτούν εξαιρετική ορατότητα, αντοχή και ευαισθησία αφής.Με εκθαμβωτική φωτεινότητα 1000 νιτ και 72% χρωματική γκάμα NTSC, αυτή η οθόνη παρέχει κρυστάλλινα καθαρά οπτικά στοιχεία ακόμη και σε συνθήκες υψηλού φωτισμού περιβάλλοντος.Ενσωματωμένη τεχνολογία χωρητικής αφής με επικάλυψη κατά της λάμψης (6H σκληρότητα) εξασφαλίζει αξιόπιστη είσοδο σε σκληρά περιβάλλοντα όπως τα εργοστάσια, εξωτερικά περίπτερα και ιατρικό εξοπλισμό.
Βασικά χαρακτηριστικά
Καθαρότητα Full HD: Ανάλυση 1920×1080 με 16,7 εκατομμύρια χρώματα για καθαρό κείμενο, γραφικά και βίντεο.
Διασύνδεση eDP υψηλής ταχύτητας: 2-δρόμος Embedded DisplayPort (2.7Gbps) εγγυάται απρόσκοπτη μετάδοση δεδομένων.
Λειτουργία ευρείας θερμοκρασίας: Αξιόπιστη απόδοση από -20°C έως +70°C (αποθήκευση: -30°C έως +80°C).
50Φωτισμός LED 1000 ωρών: ενεργειακά αποδοτικός σχεδιασμός με παρατεταμένη διάρκεια ζωής για μειωμένη συντήρηση.
Βιομηχανική αντοχή: Αντιφωτιστική επιφάνεια, ανθεκτική σε κρούσματα κατασκευή και συμμόρφωση με το RoHS.
Εύκολη ενσωμάτωση: Υποστηρίζει την εξασθένηση PWM, τις διεπαφές I2C / USB / UART και την είσοδο ισχύος συνεχούς ρεύματος (3.3V λογική, 12V / 24V φως υποβάθρου).
Τεχνική αριστεία
Οπτική απόδοση: γωνίες θέασης 85°, αναλογία αντίθεσης 800:1 και χρόνος απόκρισης 30 ms.
Ευαισθησία αφής: Λειτουργεί άψογα με γάντια, σε ομίχλη / υγρασία επιφάνειας και υποστηρίζει πολλαπλές αφήσεις αφής.
Αδύναμος σχεδιασμός: λεπτό προφίλ (βαρύτητα 5,2 mm), ελαφρύ και EMI προστατευμένος σύνδεσμος (I-PEX 20455-030E).
Πιστοποιημένη αξιοπιστία: πιστοποιημένη σύμφωνα με το ISO 9001/14001, δοκιμασμένη σε θερμική ρύπανση/σόκ επί 72 ώρες.
Ιδανικές εφαρμογές
Βιομηχανικά πάνελ HMI
Τερματικοί σταθμοί POS/Εμπορίου λιανικής
Ιατρικός διαγνωστικός εξοπλισμός
Συστήματα τηλεδιάσκεψης
Μεταφορές Πληροφορικές
Έξυπνα Αγοραστήρια
Γιατί Επιλέξατε Αυτή την Εμφάνιση;
Κατασκευασμένο από την Saef Technology Limited (Shenzhen), ο SFTO1330SM-7208A3CT2 συνδυάζει την προηγμένη οπτική τεχνολογία με βιομηχανική ανθεκτικότητα.Η διεπαφή του eDP απλοποιεί την ενσωμάτωση με ενσωματωμένα συστήματαΗ οθόνη αφής ενισχύει την αλληλεπίδραση του χρήστη.Αυτή η ενότητα είναι βελτιστοποιημένη για λειτουργία 24 ώρες την εβδομάδα στην Ευρώπη και τη Βόρεια Αμερική..
Ζητήστε προσαρμογή
Επικοινωνίαsales2@saef.com.cnγια τις σφραγισμένες εκδόσεις IP65, τις δυνατότητες χωρητικής αφής ή τις προσαρμοσμένες σχεδιαστικές πλακέτες.
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
1 | CABC_ EN / NC | - | Αποθηκευμένο για CD |
2 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
3 | Λεωφόρος 1_Ν | Εγώ... | Συμπληρωματική γραμμή σύνδεσης σήματος 1 |
4 | Λεωφόρος1_P | Εγώ... | Αληθινή λωρίδα σύνδεσης σήματος 1 |
5 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
6 | Οδός 0_N | Εγώ... | Συμπληρωματική λωρίδα σύνδεσης σήματος 0 |
7 | Λεωφόρος0_P | Εγώ... | Αληθινή λωρίδα σύνδεσης σήματος 0 |
8 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
9 | AUX_CH_P | Εγώ... | Πραγματικό βοηθητικό κανάλι σήματος |
10 | AUX_CH_N | Εγώ... | Βοηθητικό κανάλι συμπληρωματικού σήματος |
11 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
12 | LCD_VDD | Π | Λογική οθόνη LCD και ισχύς οδηγού (3,3V) |
13 | LCD_VDD | Π | Λογική οθόνη LCD και ισχύς οδηγού (3,3V) |
14 | Εθνική Κεντρική Αρχή | Εγώ... | Απαγορεύεται για χρήση από κατασκευαστή LCD |
15 | LCD_GND | Π | Λογική οθόνης LCD και γείωση του οδηγού |
16 | LCD_GND | Π | Λογική οθόνης LCD και γείωση του οδηγού |
17 | HPD | Ο | Σημαντική πινακίδα HPD |
18 | LED-1 | Π | Γη με φως φόντου |
19 | LED-2 | Π | Γη με φως φόντου |
20 | LED-3 | Π | Γη με φως φόντου |
21 | LED-4 | Π | Γη με φως φόντου |
22 | BL_ ENABLE | Εγώ... | Ενεργοποίηση ή απενεργοποίηση του φωτισμού |
23 | Επικαιροποίηση | Εγώ... | Σύστημα PWM |
24 | SCL/NC | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
25 | SDA/NC | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
26 | BL_PWR | Π | Δύναμη οπίσθιου φωτισμού |
27 | BL_PWR | Π | Δύναμη οπίσθιου φωτισμού |
28 | BL_PWR | Π | Δύναμη οπίσθιου φωτισμού |
29 | BL_PWR | Π | Δύναμη οπίσθιου φωτισμού |
30 | Εθνική Κεντρική Αρχή | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
Οπτικά χαρακτηριστικά
Παραμέτρο | Προϋποθέσεις | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
Γωνία θέασης (CR>10) |
Οριζόντια | θL | - | 85 | - |
βαθμός |
θ R | - | 85 | - | |||
Βόρειος | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Αντιδιαστολή | Κέντρο | 600 | 800 | - | - | |
Χρόνος απόκρισης | Tr+Td | - | 30 | 35 | ms | |
CF Χρωματικότητα χρώματος(CIE1931) |
Κόκκινο x |
Τύπος. -Ούτε ένα.05 |
ΔΕΠ |
Τύπος. +0.05 |
- | |
Κόκκινο y | ΔΕΠ | - | ||||
Πράσινο x | ΔΕΠ | - | ||||
Πράσινο y | ΔΕΠ | - | ||||
Μπλε x | ΔΕΠ | - | ||||
Μπλε y | ΔΕΠ | - | ||||
Λευκό x | (0,323) | - | ||||
Λευκό y | (0.379) | - | ||||
Αναλογία NTSC | % | (72) | - | |||
Κέντρο Φωτεινότητα λευκή |
ΕΠΙ | 800 | 1000 | cd/m2 |
Χαρακτηριστικά του φωτισμού πίσω
Παράμετρος | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
Πρόσθετη τάση | VBL | 5 | 12.0 | 37 | V |
Τρόπος τροφοδοσίας ρεύματος για το φως του φόντου |
ILED | 6 |
- |
25 | mA |
Ηλεκτρική τροφοδοσία για το πίσω φως | PLED | 0.18 | - | 5.55 | W |
Δυνατότητα διαμόρφωσης της τάσης σήματος φωτός | Δοκιμαστικό όχημα | 1.2 | - | 5.0 | V |
Επενδύσεις | 0 | - | 0.6 | V | |
Αναλογία λειτουργίας ελέγχου φωτεινότητας | Υπηρεσία | 1 | - | 100 | % |
Συχνότητα ελέγχου φωτεινότητας | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Υψηλή τάση | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF χαμηλής τάσης | Επενδύσεις | 0 | - | 0.6 | V |
Ζωή των LED | - | 40,000 | 50,000 | - | h |
Προδιαγραφή CTP
Κατηγορία | Παράμετρος | Προδιαγραφές |
Γενικά | Δομή | Κάλυψη γυαλιού + DITO γυαλί |
Ενίσχυση των φακών | Χημικά Ενισχυμένα | |
Σκληρότητα επιφάνειας κάλυψης φακού | ≥6H (Σκληρότητα μολύβδου) | |
Ποσοστό μετάδοσης του φωτός | ≥ 85% | |
Θερμοκρασία λειτουργίας | -20°C ~ +70°C, ≤85% RH | |
Θέρμανση αποθήκευσης | -30°C ~ +80°C, ≤85% RH | |
Ηλεκτρική | Διασύνδεση | Δοκιμαστικό σύστημα |
Αγγίξτε το IC | IL12511 | |
Η τάση τροφοδοσίας (VDD) | 3.3V ή 5V (επιλέξιμη) | |
Αντίσταση υποδοχής (SDA/SCL) | Διαμορφώνεται στην κύρια πλακέτα | |
Περιβαλλοντική | Συνθήκες λειτουργίας | Λειτουργικό σε ομίχλη/επιφανειακά νερά |
Ιδιότητες επιφάνειας | Μαύρο επιφάνειας | Αντι-UV |
Επεξεργασία επιφάνειας | Αντιφωτισμός (Ομίχλη: 10%) | |
Επικάλυψη LCD-TP | OCA (Οπτικώς διαφανής κόλλημα) | |
Συμμόρφωση | Υλικά Πρότυπα | Συμμόρφωση με το RoHS και απαλλαγή από αλογόντα |

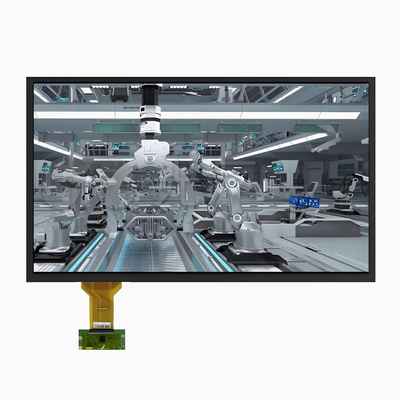

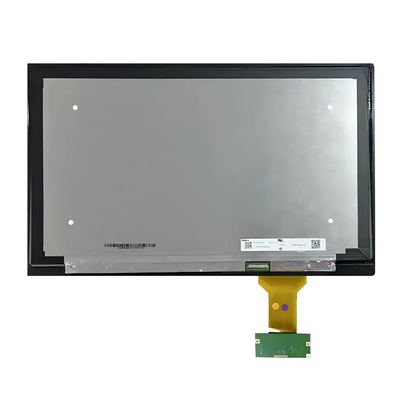

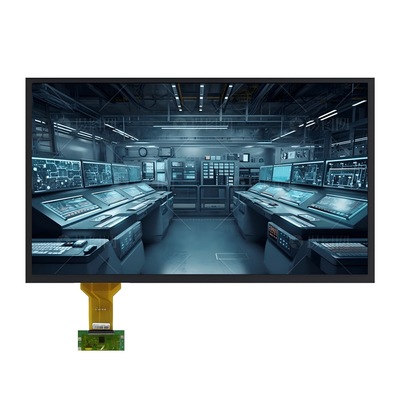

Εικόνα προϊόντος
