Λεπτομέρειες:
|
μέγιστη φωτεινότητα: | 1000 cd/m² (Εμφανίσιμο σε ηλιακό φως) | Μέγεθος οθόνης: | 21,5 ίντσες (546,86mm Διαγώνιος) |
---|---|---|---|
Ανάλυση: | 1920 × 1080 (Full HD) | Τεχνολογία αφής: | 10-Σημειακό CTP (Συμβατό με Γάντια) |
Διασύνδεση: | Διπλό κανάλι LVDS (8-bit RGB) | Εργασιακή θερμοκρασία.: | -10°C έως +60°C (Βιομηχανικού Τύπου) |
Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | γωνία θέασης: | 89° Οριζόντια/Κάθετη (CR>10) |
Αντιδιαστολή: | 10001 (Τυπικό) | Χειριστική διεπαφή: | USB |
Εφαρμογές: | Ιατρική απεικόνιση, Κιόστ, HMI | Επεξεργασία επιφάνειας: | Θολή 20%, 6H |
Εγγύηση: | 2 Έτη (Εκτεταμένη Κάλυψη για Βιομηχανική Χρήση) | Συμμόρφωση: | RoHS, REACH, Χωρίς αλογόντα, ISO 9001/14001 |
Επισημαίνω: | 1000 νιτ Τεχνολογική οθόνη LCD TFT,Ειδικότερα |
Εξαιρετικά φωτεινή 21,5" Βιομηχανική TFT LCD για ακραία περιβάλλοντα ΕΕ/ΗΠΑ
Το SFHD2150A01PT-H20%2 προσφέρει απαράμιλλη φωτεινότητα 1000 cd/m² – σχεδιασμένο για ορατότητα στο ηλιακό φως σε βιομηχανικές εφαρμογές στη Βόρεια Αμερική και την Ευρώπη. Διαθέτοντας ανάλυση Full HD, λειτουργία σε ευρύ φάσμα θερμοκρασιών (-10°C έως +60°C) και χωρητική αφή 10 σημείων, αυτή η οθόνη διαπρέπει στη ιατρική διάγνωση, σε τερματικά πληρωμών εξωτερικού χώρου και στην αυτοματοποίηση εργοστασίων. Πιστοποιημένο σύμφωνα με τα πρότυπα RoHS, REACH και ISO, πληροί τις αυστηρές κανονιστικές απαιτήσεις της ΕΕ/ΗΠΑ.
Βασικά πλεονεκτήματα για βιομηχανικούς πελάτες:
✅ Υψηλή φωτεινότητα 1000nits – Αναγνώσιμη σε άμεσο ηλιακό φως (ιδανικό για υπαίθρια περίπτερα)
✅ Αφή συμβατή με γάντια – Λειτουργεί με χωρητικό στυλό/βρεγμένα χέρια (διεπαφή USB)
✅ Εκτεταμένη εγγύηση – 2 χρόνια κάλυψη για 24/7 λειτουργία
Επίδοση βιομηχανικού επιπέδου
Ανθεκτικότητα σε ευρύ φάσμα θερμοκρασιών
Ψυχρή εκκίνηση στους -10°C (κατεψυγμένες αποθήκες) και λειτουργία στους +60°C (πάτωμα εργοστασίων), περνώντας δοκιμές θερμικής κυκλοφορίας 120 ωρών.
Διπλού καναλιού LVDS Interface
Ανθεκτική στη θόρυβο μετάδοση σήματος για Siemens/Beckhoff PLCs σε περιβάλλοντα υψηλής EMI.
Έτοιμο για ιατρική χρήση και εξωτερικούς χώρους
Αναλογία αντίθεσης 1000:1 + γωνίες θέασης 89° για απεικόνιση κλίμακας του γκρι συμβατή με DICOM και υπαίθρια σήμανση.
Ανθεκτική κατασκευή
Αντιθαμβωτικό σκληρυμένο γυαλί 6H, αντοχή σε ομίχλη ισοδύναμη με IP65 και προστασία ±4kV ESD.
Τεχνικές προδιαγραφές
Χαρακτηριστικό |
Βιομηχανική αξία |
---|---|
Ενεργειακή απόδοση |
Κύκλωμα ομαλής εκκίνησης (≤3A ρεύμα εισόρμησης) |
Ευαισθησία αφής |
Ανίχνευση 10 δακτύλων (<10g πίεση) |
Οδηγός οπίσθιου φωτισμού |
MY-1L2136A-v2.1 (είσοδος 10-30V) |
Οπτική συγκόλληση |
Υγρό OCR για μειωμένη αντανάκλαση |
Ιατρική
Χειρουργικά μόνιτορ, διαγνωστική απεικόνιση (κλίμακα του γκρι DICOM)
Υποδομές εξωτερικού χώρου
Είσοδοι διοδίων, πίνακες πληροφοριών στάσεων λεωφορείων, περίπτερα αυτοεξυπηρέτησης
Βιομηχανία 4.0
HMIs μηχανών CNC, διεπαφές ελέγχου ρομποτικής (Γερμανία)
Μεταφορές
Οθόνες αποσκευών αεροδρομίων, συστήματα ελέγχου τρένων (Ηνωμένο Βασίλειο/Γαλλία)
Γιατί να επιλέξετε αυτήν την οθόνη;
Κατασκευασμένο από την Saef Technology (πιστοποιημένο κατά ISO 9001/14001), αυτή η μονάδα περιλαμβάνει:
Προδιαγραφές
ΕΙΔΗ | Μονάδα | Προδιαγραφή |
Διαγώνιος οθόνης | mm | 546.86(21.5”) |
Ενεργή περιοχή | mm | 476.064(H) x 267.786(V) |
Εικονοστοιχεία Υ x Β | - | 1920(x3) x 1080 |
Βήμα εικονοστοιχείων | um | 247.95(ανά τριάδα) x247.95 |
Διάταξη εικονοστοιχείων | - | R.G.B. Κάθετη ρίγα |
Λειτουργία οθόνης | - | Λειτουργία VA, Κανονικά Μαύρο |
Χρόνος απόκρισης | Msec | 14ms (τυπ., on/off) |
Βάρος | Γραμμάρια | TBD |
Ηλεκτρική διεπαφή | - | Διπλό κανάλι LVDS, είσοδος δεδομένων RGB 8 bit |
Υποστήριξη χρώματος | - | 16.7M χρώματα |
Επιφανειακή επεξεργασία | - | Αντιθαμβωτικό, 3H |
Εύρος θερμοκρασίας λειτουργίας Αποθήκευση (Αποστολή) |
℃ |
-10 έως +60 -20 έως +60 |
Εξωτερικές διαστάσεις
Ορισμός ακίδων διεπαφής
Αριθμός ακίδας | Σύμβολο | Περιγραφή |
1 | RxO0- | Αρνητική διαφορική είσοδος δεδομένων LVDS (Περιττά δεδομένα) |
2 | RxO0+ | Θετική διαφορική είσοδος δεδομένων LVDS (Περιττά δεδομένα) |
3 | RxO1- | Αρνητική διαφορική είσοδος δεδομένων LVDS (Περιττά δεδομένα) |
4 | RxO1+ | Θετική διαφορική είσοδος δεδομένων LVDS (Περιττά δεδομένα) |
5 | RxO2- | Αρνητική διαφορική είσοδος δεδομένων LVDS (Περιττά δεδομένα) |
6 | RxO2+ | Θετική διαφορική είσοδος δεδομένων LVDS (Περιττά δεδομένα) |
7 | GND | Γείωση |
8 | RxOCLK- | Αρνητική διαφορική είσοδος ρολογιού LVDS (Περιττό ρολόι) |
9 | RxOCLK+ | Θετική διαφορική είσοδος ρολογιού LVDS (Περιττό ρολόι) |
10 | RxO3- | Αρνητική διαφορική είσοδος δεδομένων LVDS (Περιττά δεδομένα) |
11 | RxO3+ | Θετική διαφορική είσοδος δεδομένων LVDS (Περιττά δεδομένα) |
12 | RxE0- | Αρνητική διαφορική είσοδος δεδομένων LVDS (Ζυγά δεδομένα) |
13 | RxE0+ | Θετική διαφορική είσοδος δεδομένων LVDS (Ζυγά δεδομένα) |
14 | GND | Γείωση |
15 | RxE1- | Αρνητική διαφορική είσοδος δεδομένων LVDS (Ζυγά δεδομένα) |
16 | RxE1+ | Θετική διαφορική είσοδος δεδομένων LVDS (Ζυγά δεδομένα) |
17 | GND | Γείωση |
18 | RxE2- | Αρνητική διαφορική είσοδος δεδομένων LVDS (Ζυγά δεδομένα) |
19 | RxE2+ | Θετική διαφορική είσοδος δεδομένων LVDS (Ζυγά δεδομένα) |
20 | RxECLK- | Θετική διαφορική είσοδος ρολογιού LVDS (Ζυγό ρολόι) |
21 | RxECLK+ | Θετική διαφορική είσοδος ρολογιού LVDS (Ζυγό ρολόι) |
22 | RxE3- | Αρνητική διαφορική είσοδος δεδομένων LVDS (Ζυγά δεδομένα) |
23 | RxE3+ | Θετική διαφορική είσοδος δεδομένων LVDS (Ζυγά δεδομένα) |
24 | GND | Γείωση |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Χωρίς σύνδεση |
28 | VDD | Τάση εισόδου τροφοδοσίας |
29 | VDD | Τάση εισόδου τροφοδοσίας |
30 | VDD | Τάση εισόδου τροφοδοσίας |
Προδιαγραφή οπίσθιου φωτισμού
Παράμετρος | Σύμβολο | Τιμή | Μονάδα | ||
Ελάχ. | Τυπ. | Μέγ. | |||
Τάση εισόδου Light Bar | VLED | 48 | 52 | 56 | V |
Ρεύμα εισόδου Light Bar | ILED | - | 480 | - | mA |
Κατανάλωση ρεύματος | PLED | 23.04 | 24.96 | 26.88 | W |
Διάρκεια ζωής LED | LBL | 40000 | 50000 | - | Hrs |
Ηλεκτρικά χαρακτηριστικά
Παράμετρος | Σύμβολο | Ελάχ | Τυπ Μέγ | Μονάδα | |
Τάση τροφοδοσίας | VDD | 4.5 | 5.0 | 5.5 | V |
Ρεύμα τροφοδοσίας | IVDD | 500 | 1200 | mA | |
Ρεύμα εισόρμησης | IRUSH | 2.0 | 3.0 | A | |
Επιτρεπόμενη τάση κυματισμού εισόδου | VRF | 300 | mV | ||
Υψηλή στάθμη διαφορικής τάσης κατωφλίου εισόδου | VIH | +100 | mV | ||
Χαμηλή στάθμη διαφορικής τάσης κατωφλίου εισόδου | VIL | -100 | mV | ||
Διαφορική τάση εισόδου | VID | 200 | 600 | mV | |
Τάση εισόδου (BL) | VBL_I | -0.3 | VDD+0.3 | mV | |
Διαφορική τάση κοινής λειτουργίας εισόδου | VCM | 1.0 | 1.2 | 1.5 | |
Κατανάλωση ρεύματος | VD | 2.5 | 6 | W |
Παράμετρος | Συνθήκες | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
Αναλογία αντίθεσης | Κέντρο | 700 | 1000 | - | - |
Χρόνος απόκρισης | Tr+Td | - | 14 | 20 | ms |
Χρωματικότητα CF (CIE1931) |
Κόκκινο x |
Τυπ. -0.03 |
0 |
Τυπ. +0.03 |
0 |
Λευκό x | 0.323 | - | |||
Λευκό y | 0.379 | - | |||
Κεντρική φωτεινότητα του λευκού | YLI | 800 | 1000 | cd/m2 | |
Διασταυρούμενη ομιλία | Ct | 2.0 | % |

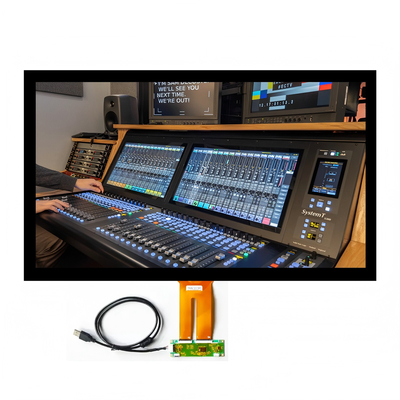

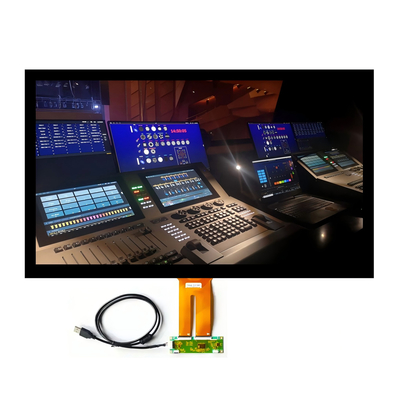

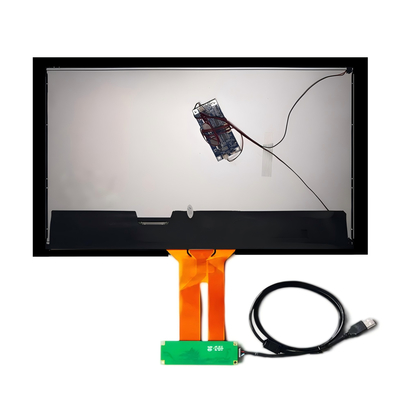

Εικόνα προϊόντος
